Leistungsschalter mit geformtem Gehäuse

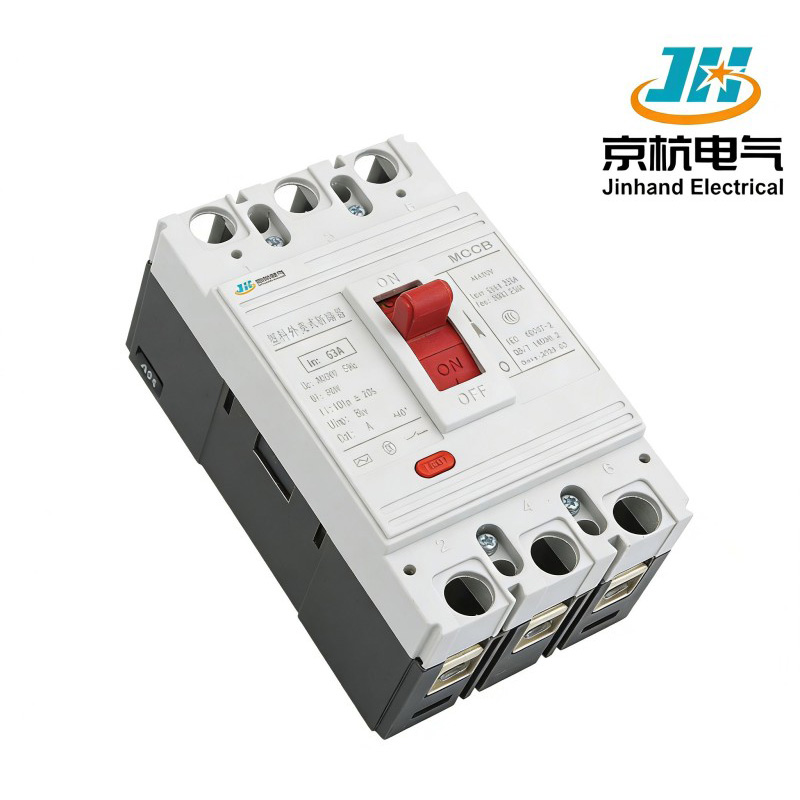

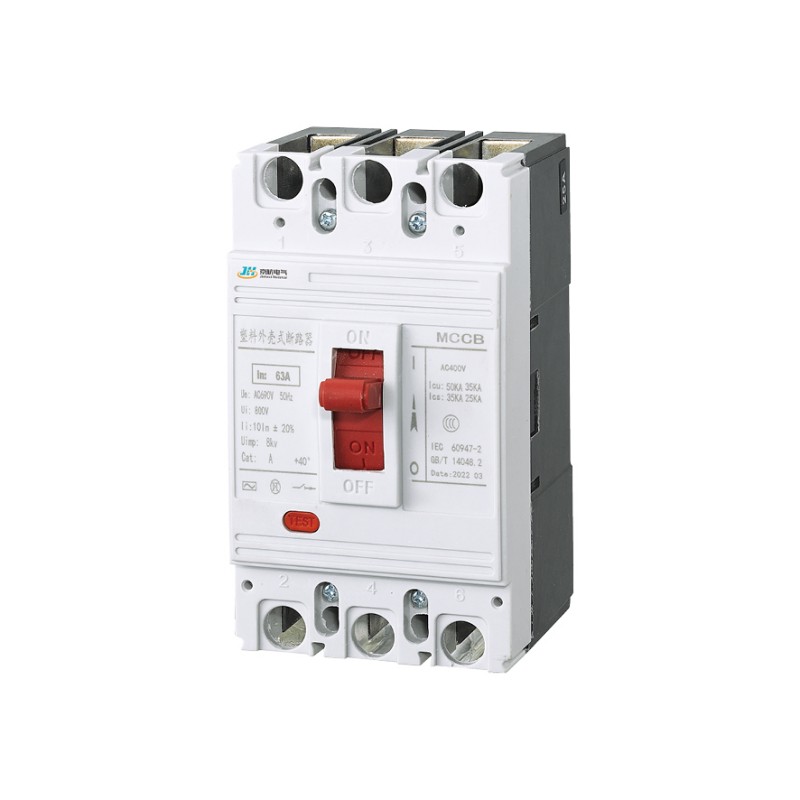

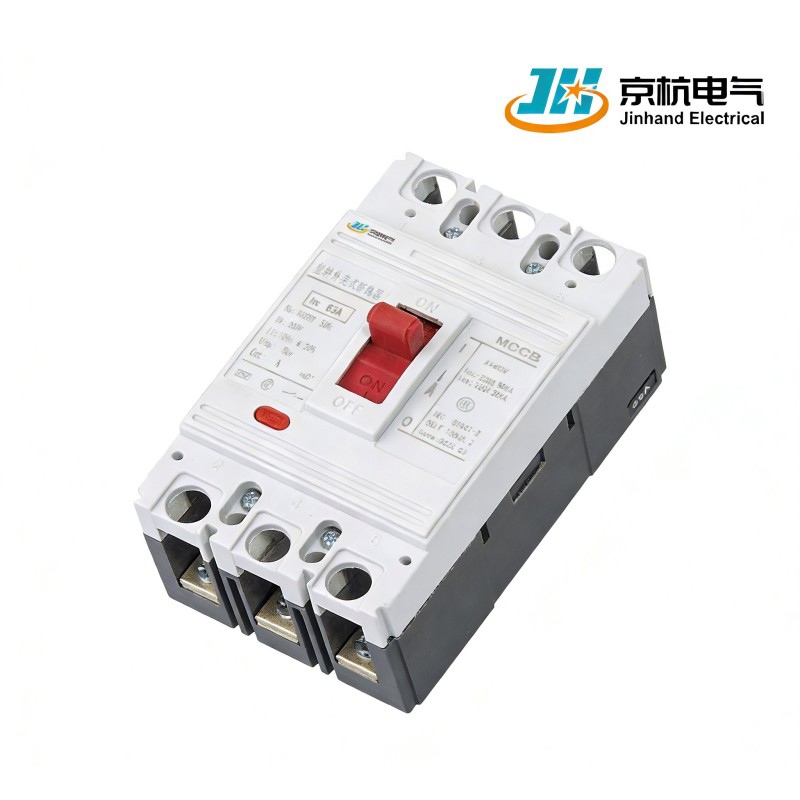

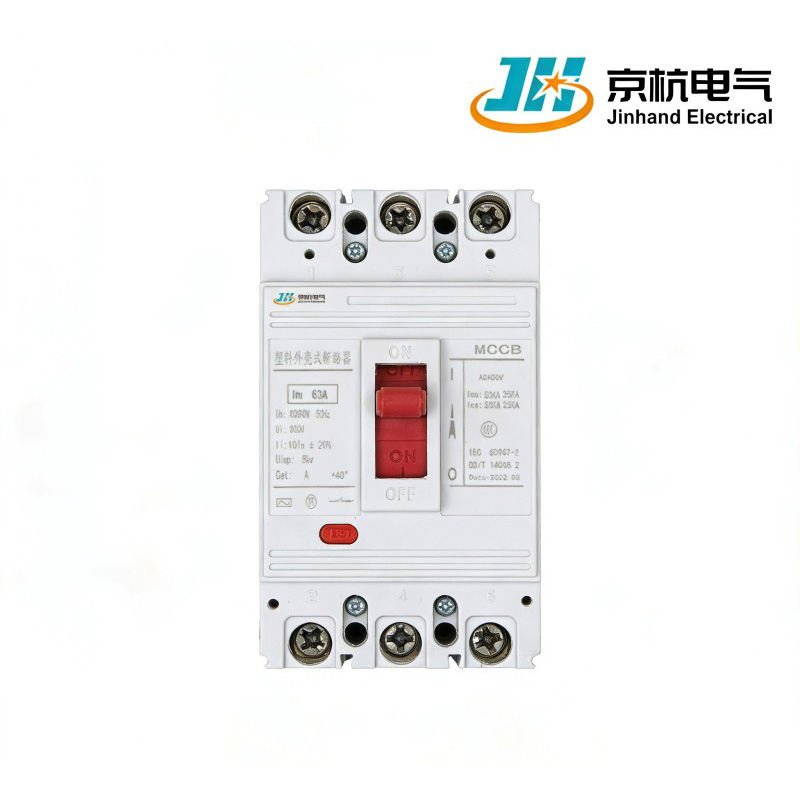

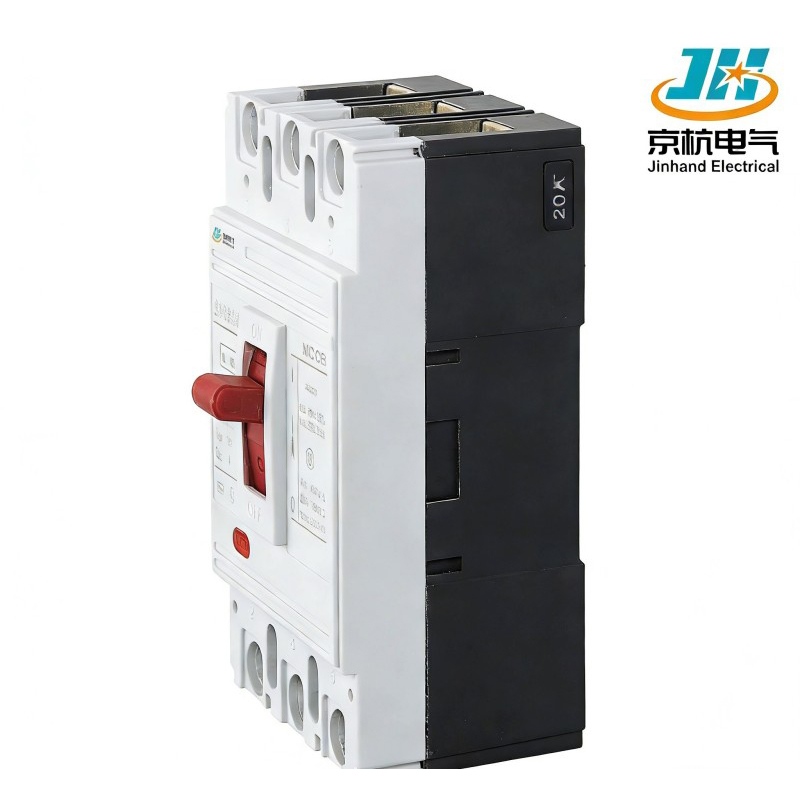

Der vom in China ansässigen Unternehmen Jinhand Electrical hergestellte und gelieferte Kompaktleistungsschalter JHM1 ist für AC-50-Hz-Systeme mit Betriebsspannungen bis zu 690 V und Strömen bis zu 1250 A konzipiert. Dieses direkt ab Werk hergestellte Produkt eignet sich für seltenes Schalten und Starten von Motoren und bietet zuverlässigen Überlast-, Kurzschluss- und Unterspannungsschutz zum Schutz elektrischer Leitungen und Stromversorgungsgeräte.

Vorteile

1. Umfassender Schutz: Ausgestattet mit Überlast-, Kurzschluss- und Unterspannungsschutz, um die Sicherheit elektrischer Leitungen und Geräte zu gewährleisten.
2.Hohe Kapazität: Unterstützt einen Nennbetriebsstrom von bis zu 1250 A und ist somit für anspruchsvolle Anwendungen geeignet.
3. Zuverlässige Leistung: Entwickelt für seltenes Schalten und Starten des Motors und bietet zuverlässigen Betrieb in verschiedenen industriellen Umgebungen.

WICHTIGSTE TECHNISCHE PARAMETER

Projekt		JHM1-63			JHM1-125			JHM1-250			JHM1-400				JHM1-630				JHM1-800				JHM1-1250
Rahmengrößenbewertung		63			125			250			400				630				800				1250
Nennstrom In (A)		6/10/16/ 20/25/32/ 40/50/63			10/16/20/25/32/40/50/63/ 80/100/125			100/125/140/160/180/200/225/250			200/225/250/ 315/350/400				400/500/630				630/700/800				800/1000/1250
Bemessungsbetriebsspannung Ue(V)		AC400/690			AC400/690			AC400/690			AC400/690				AC400/690				AC400/690				AC400/690
Bemessungsisolationsspannung Ui(V)		AC500			AC800			AC800			AC800				AC800				AC800				AC800
Anzahl der Pole		3/4			3/4			3/4			3/4				3/4				3/4				3
Bewertetes ultimatives Kurzschlussausschaltvermögen		L	M	H	L	M	H	L	M	H	L	M		H	L	M		H	M		H		M	H
Nenn-Kurzschlussausschaltvermögen Icu(kA)	AC690V					20	30		20	30		20		30		20		30	30				30	30
	AC400V	35	50	85	35	65	85	35	65	85	50	65		100	65	75		100	65		75		65	100
Bewertetes Kurzschlussausschaltvermögen lcs(kA)	AC690V					10	15		10	15		15		15		15		20	20				20	20
	AC400V	22	35	55	22	40	65	22	40	65	35	50		65	42	50		65	42		50		50	65
Betriebsleistung (Zyklen)	Unter Spannung/Eingeschaltet	4500			3000			2500			1500				1500				1000				500
	Stromlos/Ausgeschaltet	8500			7000			6500			4000				4000				2500				2500
	L	136			150			165			257				270				280				330
	W	77	77/103		92	92/122		106	142		149		198		182		240		210	280		210	210
	H	74	82		71	89		88	106		105				107				106				137
Lichtbogenentfernung (mm)		≤50			≤50			≤50			≤50				≤50				≤100				≤100

Hauptmerkmale

1. Nennspezifikationen: Nennisolationsspannung von 800 V (500 V für JHM1-63) und Betriebsspannung bis zu 690 V (400 V für JHM1-63).
2. Vielseitige Anwendung: Ideal für den Einsatz in 50-Hz-Wechselstromkreisen und für eine Vielzahl elektrischer Systeme.
3. Langlebiges Design: Entwickelt, um den Anforderungen von Motorstartanwendungen standzuhalten und die allgemeine Zuverlässigkeit und Leistung zu verbessern.

Produkt-Highlights

1. Breite Stromabdeckung: Deckt mehrere Strombereiche von 63 A bis 1250 A ab und erfüllt unterschiedliche Lastanforderungen mit starker Anpassungsfähigkeit.
2. Optionen für hohe Schaltleistung: Bietet dreistufige L/M/H-Schaltleistung (bis zu 100 kA/400 V) und ermöglicht so eine flexible Auswahl je nach Schutzbedarf.
3.Kompatibilität mit breitem Spannungsbereich: Nennbetriebsspannung bis zu 690 V Wechselstrom, geeignet für 400-V- und 690-V-Systeme.
4.Vielseitige Zubehörunterstützung: Kompatibel mit Hilfskontakten, Alarmkontakten, Spannungsauslösern, Unterspannungsauslösern und anderem Zubehör für erweiterte Funktionalität.

Betriebskostenoptimierung

1. Design mit langer elektrischer Lebensdauer: Elektrische Betriebslebensdauer bis zu 8.500 Zyklen (JHM1-63), wodurch die Austauschhäufigkeit und die Wartungskosten reduziert werden.
2. Modulare Zubehörkonfiguration: Das Zubehör verfügt über ein Plug-and-Play-Design, das eine einfache Installation vor Ort ermöglicht, ohne dass die gesamte Einheit ausgetauscht werden muss.
3. Klare Statusanzeige: Drei-Status-Anzeige („EIN-AUS-FEHLER“) zur schnellen Identifizierung des Betriebsstatus.
4.Standardisierte Wartungsverfahren: Bietet Wartungsanleitungen und Diagnosemethoden, wodurch der technische Schwellenwert für die Wartung gesenkt wird.

Logistik & Installation

1.Kompaktes Verpackungsdesign: Standardisierte Verpackung für unterschiedliche Spezifikationen, stabile Struktur, einfaches Stapeln und Transportieren.
2.Flexible Installationsmethoden: Unterstützt die DIN-Schienenmontage und die feste Installation an der Frontplatte, mit Installationslochschablonen für eine bequeme Konstruktion.
3.Globale Logistikunterstützung: Arbeitet mit mehreren internationalen Logistikunternehmen zusammen und bietet DDP/DAP und andere Handelsbedingungen an.
4. Mehrsprachige technische Dokumentation: Bietet Installationshandbücher, Schaltpläne und Parametertabellen auf Chinesisch und Englisch für Projekte im Ausland.

Vorteile des Produktionsprozesses

1.Automatisierte Produktionslinien: Schlüsselprozesse wie Kontaktschweißen, Spulenwicklung und Gehäusespritzguss werden automatisiert.
2. Umfassendes Testsystem: Jede Einheit wird Betriebseigenschaften, Spannungsfestigkeits- und Temperaturanstiegstests unterzogen, um die Konsistenz sicherzustellen.
3.Umweltfreundliche Herstellungsprozesse: Bleifreies Schweißen, recycelbare Gehäusematerialien, Produktion entspricht grünen Herstellungsstandards.
4. Strenges Qualitätsmanagement: ISO 9001-zertifiziert, implementiert eine vollständige Prozessqualitätskontrolle vom Materialeingang bis zum fertigen Produkt.

Innovations-Highlights

1. Doppelter Schutz mit Bimetall- und Magnetauslöser: Präziser Überlastschutz, schnelle Kurzschlussreaktion und hohe Schutzzuverlässigkeit.
2. Kontaktabstoßungsführungsdesign: Kontakte öffnen sich schnell unter Kurzschlussstrom, wodurch die Lichtbogenerosion reduziert und die Schaltleistung verbessert wird.
3.Optimierter Betätigungsmechanismus: Geringe Betätigungskraft am Griff, klare taktile Rückmeldung, unterstützt Vorhängeschloss für erhöhte Betriebssicherheit.
4. Modulares Erweiterungssteckplatzdesign: Vorkonfigurierte Steckplätze für die Installation von Zubehör, die Funktionserweiterungen und Vor-Ort-Upgrades unterstützen.

Vorteile der Lieferkette

1. Produktionsfähigkeit zur vertikalen Integration: Kernkomponenten wie Kontakte, Spulen und Gehäuse werden im eigenen Haus hergestellt, um die Versorgungsstabilität zu gewährleisten.
2.Landesweites Multi-Lager-Layout: Zentrale Lager in Ost-, Süd- und Westchina unterstützen eine schnelle Zuteilung und Lieferung.
3.Flexibler Auftragsreaktionsmechanismus: Unterstützt die individuelle Anpassung kleiner Chargen und großvolumiger Bestellungen mit kontrollierbaren Lieferzyklen.
4.Globales Ersatzteilversorgungsnetzwerk: Ersatzteile werden in wichtigen Exportländern gelagert, um eine zeitnahe After-Sales-Unterstützung zu gewährleisten.
