Suchen Sie nach zuverlässigen, intelligenten und kostengünstigen Kabelverteilungslösungen für Ihr Stromnetz? Willkommen bei Jinhand Electric Co., Ltd., einem führenden chinesischen Hersteller, Zulieferer und Werk mit über einem Jahrzehnt Erfahrung in der Entwicklung und Produktion von HochleistungsgerätenKabelabzweigkästenund intelligente Schaltstationen. Als kritischer Knotenpunkt in modernen Mittelspannungsverteilungssystemen sind unsere Abzweigkästen darauf ausgelegt, die Netzzuverlässigkeit zu verbessern, die Wartung zu vereinfachen und Smart-Grid-Funktionen für Versorgungsunternehmen, Industriekomplexe, Stadtentwicklungen und Projekte für erneuerbare Energien weltweit zu ermöglichen. Mit Jinhand gewinnen Sie einen Partner, der sich für Innovation, Qualität und umfassende Betreuung vom Konzept bis zur Inbetriebnahme einsetzt.
Ein Kabelabzweigkasten, auch Kabelverteilerschrank, Kabelanschlusskasten oder Ring-Main-Unit-Gehäuse (RMU) genannt, dient als strategischer Verbindungs- und Kontrollpunkt in Mittelspannungs-Erdkabelnetzen (typischerweise 6–24 kV). Zu seinen Kernfunktionen gehören:
Aufteilen einer Hauptstromkabeleinspeisung in mehrere Abgänge zur Versorgung verschiedener Bereiche oder Lasten.
Bereitstellung von Punkten zur Isolierung von Netzwerkabschnitten für eine sichere Wartung, Fehlerortung und Reparatur, ohne das gesamte System zu beeinträchtigen.
Gehäuse von Schaltgeräten (Lastschalter, Leistungsschalter), Sicherungen und Schutzrelais zur Steuerung des Stromflusses und zur Unterbrechung von Fehlerströmen.
Integration von Stromwandlern (CTs), Spannungswandlern (VTs) und intelligenten elektronischen Geräten (IEDs) zur Datenerfassung, Energiemessung und Zustandsüberwachung.
Jinhand ist Ihr idealer Partner, denn wir betrachten die Branch Box nicht nur als Metallgehäuse, sondern als anpassbaren, intelligenten Knotenpunkt für Ihr Verteilungsnetzwerk. Als direkter Hersteller und Fabrik in China kontrollieren wir den gesamten Produktionsprozess – von der präzisen Blechfertigung und der Beschaffung hochwertiger Komponenten bis hin zur fortschrittlichen Montage und strengen Tests. Diese vertikale Integration ermöglicht es uns, erstklassige Produkte, wettbewerbsfähige Preise und die Flexibilität anzubieten, Lösungen genau an Ihre Spezifikationen anzupassen, unabhängig davon, ob Sie eine einfache kompakte Box oder eine voll ausgestattete Box benötigenIntelligente Schaltstation für den Außenbereich.
Das umfassende Kabelabzweigkasten-Portfolio von Jinhand ist für verschiedene Anwendungsszenarien konzipiert. Das Verständnis der Kategorien ist der erste Schritt zu einer fundierten Entscheidung:

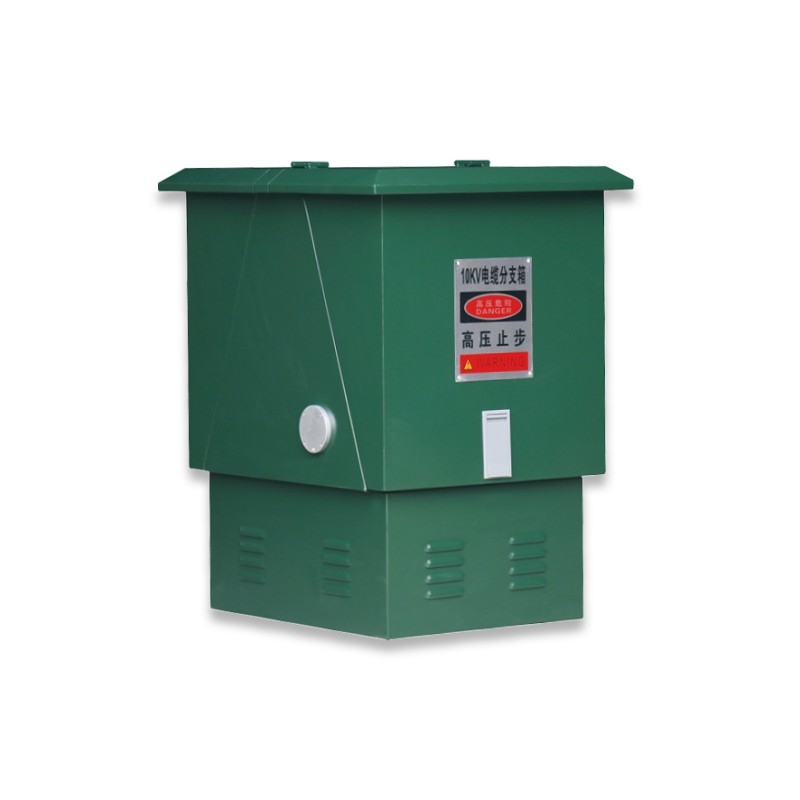

Hierbei handelt es sich um die grundlegenden, äußerst zuverlässigen Einheiten für das einfache Anbohren, Spleißen und Verbinden von Kabeln. Sie konzentrieren sich auf Sicherheit, Haltbarkeit und einfachen Zugang.
A. Erweiterte Isolierung: Zur Gewährleistung von Sicherheit und Kompaktheit können Luftisolierung, feste Isolierhüllen oder gekapselte Sammelschienen verwendet werden.
B. Ergonomischer Zugang: Bidirektionale oder mehrtürige Designs mit großen Öffnungswinkeln bieten ungehinderten Zugang für Kabelanschlüsse und Inspektionen.
C. Modulare Verbindungssysteme: Verwenden Sie standardisierte Schraubverbindungssysteme (z. B. T-Verbindungsstücke, Winkelverbindungsstücke), die für 200 A oder 630 A ausgelegt sind, um zuverlässige und wiederholbare Verbindungen zu gewährleisten.
D. Klare Phaseneinteilung und Beschriftung: Das interne Layout ist auf eine klare Phasentrennung (A, B, C) ausgelegt und umfasst eine dauerhafte, lesbare Beschriftung für einen fehlerfreien Betrieb.
Ideale Anwendungsszenarien
Kabelverzweigungspunkte in städtischen Wohngebieten.
Zuleitungen von einem Umspannwerk zu mehreren Fabrikgebäuden innerhalb eines Industrieparks.
Anschlusspunkte in Wind- oder Solarpark-Sammelsystemen.
Jede Anwendung, die einen robusten, wartungsfreundlichen und platzsparenden Verbindungsknoten erfordert.
(1) Kernkonzept

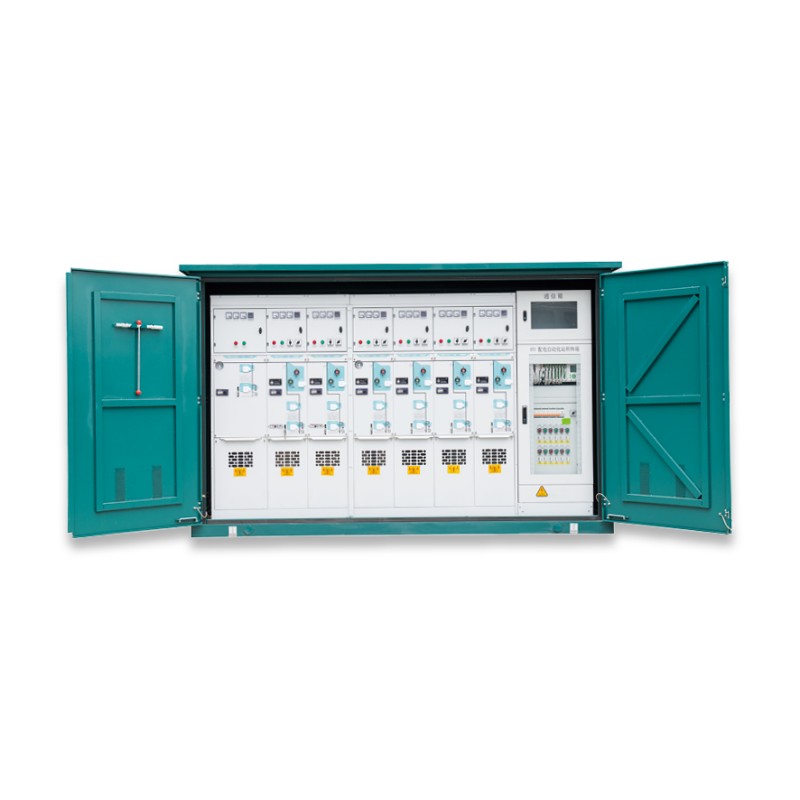

Hierbei handelt es sich um fortschrittliche, schlüsselfertige Lösungen, die primäre Schaltanlagen, Schutz, Steuerung und Kommunikation in einem einzigen, wetterfesten, vorgefertigten Gehäuse integrieren. Sie repräsentieren die Weiterentwicklung der traditionellen Branch Box zu einem Smart-Grid-Asset.
(2) Detaillierte Funktionen
A. Vollständig integriertes Primärsystem: Kann Lastschalter, SF6- oder Vakuum-Leistungsschalter, Sicherungs-Schalter-Kombinationen, Transformatoren und Sammelschienen in einer kompakten Anordnung umfassen.
B. Umfassendes Sekundärsystem: Werkseitig installierter und verkabelter Schaltschrank mit Schutzrelais, SPS, Kommunikationsprozessoren (FTU/DTU), Messgeräten und SCADA-Schnittstellen.
C. Tiefbaufreies Design: Der vorgefertigte Betonsockel oder die kompakte Stahlkufe ermöglichen eine schnelle Installation und reduzieren die Bauzeit und -kosten vor Ort erheblich.
D. Smart Grid Ready: Ausgestattet mit IEC 61850-konformen IEDs, die Fernsteuerung, Fehlererkennung, Isolierung und Wiederherstellung des Betriebs (FDIR), Lastüberwachung und Datenprotokollierung unterstützen.
Ideale Anwendungsszenarien:
Ringhaupteinheiten (RMU) in städtischen Sekundärverteilungsnetzen.
Kompakte Umspannwerke für Gewerbekomplexe, Krankenhäuser oder Rechenzentren.
Temporäre oder permanente Stromversorgung für Baustellen, Veranstaltungen oder Bergbaubetriebe.
Netzautomatisierungsprojekte, die eine Fernüberwachung und -steuerung erfordern.
(1) Kernkonzept
Durch die Verwendung von SF6 oder umweltfreundlichem Gas als Isolations- und Lichtbogenlöschmedium bieten diese Einheiten ein Höchstmaß an Kompaktheit, Zuverlässigkeit und Umweltimmunität. Alle stromführenden Teile sind in einem unter Druck stehenden Edelstahltank versiegelt.
(2) Hauptvorteil
Extrem kleiner Platzbedarf, völlig wartungsfrei für das Primärsystem, ideal für überschwemmungsgefährdete Gebiete, Küstenstandorte oder stark verschmutzte Umgebungen.
Jinhands Opfergabe
Obwohl in der bereitgestellten Datei nicht ausdrücklich näher darauf eingegangen wird, verfügt Jinhand als führender Hersteller von Hochspannungsschaltanlagen über die Technologie, um kompakte RMUs vom GIS-Typ zu liefern, die eine Premium-Variante der intelligenten Abzweigbox darstellen.
Die Auswahl der richtigen Branch Box ist eine vielschichtige Entscheidung. Befolgen Sie diesen umfassenden Leitfaden und nutzen Sie die kostenlose technische Beratung von Jinhand.
(1) Systemspannung: Nennspannung bestätigen (z. B. 12 kV, 24 kV). Der Standardbereich von Jinhand umfasst 12 kV.
(2) Normaler und maximaler Laststrom: Berechnen Sie basierend auf der angeschlossenen Last und Diversität. Unsere Produkte unterstützen Ströme von 200 A bis 630 A für Einspeisungen.
(3) Fehlerstufenanalyse: Bestimmen Sie den voraussichtlichen Kurzschlussstrom am Installationspunkt. Dies bestimmt den erforderlichen Kurzzeitstrom (Icw) und das Ein-/Ausschaltvermögen.
(1) Schalt- und Schutzbedarf
Nur einfacher Anschluss? Wählen Sie eine einfach isolierte Abzweigdose (Typ DFW).
(2) Benötigen Sie eine lokale Isolierung? Geben Sie einen Kasten mit Lasttrennschaltern an.
(3) Benötigen Sie eine Fehlerunterbrechung und einen Fehlerschutz? Entscheiden Sie sich für eine intelligente Station mit Leistungsschaltern oder Sicherungs-Schalter-Kombinationen (XGW-Typ).
(1) Platzbeschränkungen: Messen Sie den verfügbaren Platzbedarf genau.
(2) Umgebungstemperatur: Der Standardbereich liegt zwischen -25 °C und +40 °C; größere Sortimente verfügbar.
(3) Höhe: Standardausführung für ≤2000 m. Für größere Höhen ist eine Leistungsreduzierung oder eine Sonderkonstruktion erforderlich.
(1) Überwachung: Benötigen Sie eine Fernablesung von Spannung, Strom, Leistung und Temperatur?
(2) Steuerung: Benötigen Sie Fernbefehle zum Öffnen/Schließen?
(3) Automatisierung: Wünschen Sie eine Feeder-Automatisierung (FA) zur Fehlerisolierung und -wiederherstellung?
(4) Kommunikation: Geben Sie die erforderlichen Protokolle an: IEC 61850, DNP3.0, Modbus RTU/TCP, IEC 60870-5-101/104.
Qualität wird quantifiziert. Hier finden Sie die detaillierten Spezifikationen, die die Leistung und Zuverlässigkeit unserer Produkte definieren.
| Parameterkategorie | Detail | DFW-12-Abzweigdose | Intelligente Station XGW-12 | Einheit | Bemerkungen/Standard |
| Allgemein | Nennspannung | 12 | 12 | kV |
|
| Nennfrequenz | 50 | 50 | Hz |
|
|
| Bewerteter Normalstrom | 630 | 630 (LS),200(CB Kombi) | A | Pro Feeder | |
| Kurzschlussleistung | Kurzzeitstromfestigkeit (Icw) | 20(3s)-Thermal | 20(3s) | KA,s |
|
| Spitzenstrom (Ipk) | 50 | 50/63 | kA |
|
|
| Nenn-Kurzschluss-Ausschaltstrom | N / A | 20 (für CB) | kA | Für Leistungsschaltereinheit | |
| Isolationsniveau | Leistungsfreq.-Widerstand (1 Min.) | 42 | 42(Ph-G)48(Pause) | kV | Trocken, RMS |
| Blitzimpulsfestigkeit | 105 | 75(Ph-G),85(Pause) | kV | 1,2/50 μs Welle, Spitze | |
| Externe Kriechstrecke | ≥20 | ≥20 | mm/kV | Gegen Umweltverschmutzung | |
| Mechanisch und betrieblich | Mechanisches Leben (Operationen) | N/A für die Box selbst | ≥2000 (für Schalter) | mal |
|
| Betriebsmechanismus | Handbuch | Manuell/elektrisch (optional) |
|
|
|
| Ineinandergreifend | Mechanisch | Mechanisch und elektrisch |
|
„Fünf-Prävention“ | |
| Gehäuse und Umgebung | Schutzgrad (IP-Code) | IP33 | IP4X |
|
IEC 60529 |
| Material | Verzinkter Stahl/Edelstahl | Edelstahl/beschichteter Stahl |
|
|
|
| Betriebstemperatur | -25℃ bis+40℃ | -30℃ bis+40℃ | ℃ |
|
|
| Intelligente Funktionen | Kommunikationsprotokoll | N / A | IEC 61850, DNP3.0, Modbus |
|
Optional bei XGW |
| Integrierte Geräte | N / A | FTU/RTU, Schutzrelais, Messung |
|
|
(1) Typprüfungskonformität: Unsere Produkte sind so konzipiert, dass sie den Standards GB/T 11022, GB 3906 (für Metallgehäuse) und der referenzierten IEC 62271-Serie entsprechen.
(2) Sealed for Life (GIS-Option): Bei gasisolierten Modulen ist die jährliche Leckrate garantiert < 0,5 % pro Jahr, bei einem Wartungsintervall von mehr als 30 Jahren.
(3) Korrosionsbeständigkeit: Außengehäuse werden mindestens 1000 Stunden lang einem Salzsprühnebeltest (ASTM B117) unterzogen, um eine lange Lebensdauer in rauen Umgebungen zu gewährleisten.
Wir sind ein Lösungspartner, nicht nur ein Produktanbieter. Zu unseren Dienstleistungen gehören:
Freie Lastfluss- und Kurzschlussstudien, Überprüfung des Single-Line-Diagramms (SLD) und Erstellung vollständiger Stücklisten (BOM).
Wir können 3D-Modelle unserer Ausrüstung für die Integration Ihrer Bau- und Elektroplanung bereitstellen.
Sie oder Ihr Vertreter können unser Werk in China besuchen, um Routinetests (Stromfrequenzfestigkeit, mechanischer Betrieb, Funktionstests des Schutzrelais) beizuwohnen und Qualitätskontrollprozesse zu überprüfen.
Im Lieferumfang jeder Bestellung enthalten: Übersichtszeichnungen, Schaltpläne, Bedienungsanleitungen, Prüfzeugnisse und Materialzertifikate für Hauptkomponenten.
Wir können erfahrene Techniker zu Ihnen vor Ort schicken, um die Installation zu überwachen, Kabelanschlüsse anzuleiten, die Sekundärverkabelung zu überprüfen und die funktionale Inbetriebnahme durchzuführen.
Maßgeschneiderte Schulungen für Ihr Betriebs- und Wartungspersonal, die einen Geräteüberblick, normale/normale Vorgänge, routinemäßige Wartung und grundlegende Fehlerbehebung umfassen.
Wir unterhalten einen strategischen Bestand an gängigen Ersatzteilen und bieten einen transparenten Lieferkanal für langfristige Unterstützung.
Luftisoliert (AIS): Spannungsführende Teile sind durch Luftspalte und feste Isolierung (z. B. Epoxidharz) getrennt. Es erfordert mehr Platz im Innenraum, ist aber im Allgemeinen einfacher zu prüfen und hat geringere Anschaffungskosten. Gasisoliert (GIS): Stromführende Teile sind in einem versiegelten Tank eingeschlossen, der mit SF6 oder einem ähnlichen Gas gefüllt ist, das über hervorragende Isolier- und Lichtbogenlöscheigenschaften verfügt. Es ist äußerst kompakt, wartungsfrei für das Primärsystem und unempfindlich gegenüber Umweltverschmutzung. Die Wahl hängt von den Raum-, Umgebungs- und Lebenszykluskostenpräferenzen ab.
Wir wenden mehrere Maßnahmen an: 1) Präzisionsbearbeitung: Anschlusspads und Stromschienen werden präzise bearbeitet, um Ebenheit zu gewährleisten. 2) Vorgeschriebenes Drehmoment: Wir stellen detaillierte Drehmomentspezifikationen für alle Schraubverbindungen zur Verfügung. 3) Kontaktpaste: Wir empfehlen und können hochwertige elektrische Kontaktpaste liefern, um den Widerstand zu reduzieren und Oxidation zu verhindern. 4) Wärmebildprüfung: Während unseres FAT können wir einen Wärmebildscan unter Last durchführen, um einen gleichmäßigen Temperaturanstieg über alle Verbindungen hinweg zu überprüfen.
