Die verpackte Umspannstation, auch als kompakte oder vorgefertigte Umspannstation bekannt, ist eine vollständig integrierte Stromverteilungseinheit, die kombiniertHochspannungsschaltanlagen, Leistungstransformator, Niederspannungsverteilertafeln und Zusatzgeräte in einem einzigen, werkseitig montierten Gehäuse. Als führender chinesischer Hersteller und Lieferant entwickelt Jinhand diese robusten, verpackten Umspannwerkslösungen für eine schnelle Bereitstellung, höchste Sicherheit und optimale Raumeffizienz und macht sie ideal für städtische Netze, Industrieparks, Wohnanlagen, Anlagen für erneuerbare Energien, Häfen, Bergbaustandorte und temporäre Bauprojekte weltweit.
Eine Packaged Substation dient als kritischer Knotenpunkt in der Stromverteilung und wandelt eingehenden Hochspannungsstrom (z. B. 11 kV oder 33 kV) in nutzbaren Niederspannungsstrom (400/230 V) für Endverbraucher um. Das integrierte Design macht eine aufwändige Montage vor Ort überflüssig und gewährleistet eine Plug-and-Play-Lösung, die die Installationszeit und -kosten erheblich reduziert. Aber wie wählen Sie die richtige Kompaktstation für Ihre spezifischen Anforderungen aus?
Die Auswahl der optimalen Kompaktstation erfordert eine sorgfältige Bewertung mehrerer Schlüsselfaktoren. Wie sieht Ihr Lastprofil und die erforderliche Transformatorleistung aus? (Jinhand bietet 50 kVA bis 2500 kVA). Welche Spannungsebenen und Netzanschlussvoraussetzungen gibt es? (Ringleitung oder Radialzufuhr). Wie sind die Umgebungsbedingungen? (In Innenräumen, im Freien, an der Küste, in der Wüste oder in kalten Klimazonen). Stellt der Platz eine Einschränkung dar, die ein kompaktes oder Container-Design erforderlich macht? Welcher Grad an Automatisierung und intelligenter Überwachung ist erforderlich? (SCADA, IoT-Integration). Jinhand bietet umfassende technische Beratung, um Sie bei diesen Fragen zu unterstützen.
Die verpackten Umspannwerke von Jinhand sind so konstruiert, dass sie internationale Standards erfüllen und übertreffen. Nachfolgend sind die wichtigsten technischen Parameter aufgeführt:
| Parameter | Hochspannungsbereich | Transformatorabschnitt | Niederspannungsabschnitt |
| Nennspannung | 6,6 kV, 11 kV, 33 kV | 11/0,4 kV,33/0,4 kV | 400/230 V |
| Nennkapazität | — | 50-2500 kVA | — |
| Kurzzeitstromfestigkeit | 25 kA für 3s | — | 50 kA für 1 s |
| Blitzimpulsfestigkeit | 95 kV Spitze | 75 kV Spitze | — |
| Gehäuseschutz (IP) | IP43, IP54, IP65 (optional) | IP23 (Transformator) | IP31, IP54 (Panel) |
| Betriebstemperatur | -35℃ bis +55℃ | -35℃ bis +55℃ | -10℃ bis +55℃ |
| Schallpegel | — | ≤55 dB @1m | — |
| Einhaltung von Standards | IEC 62271, GB17467, ANSI | IEC 60076 | IEC 61439 |
1. Vollständige Integration und Prüfung im Werk: Jede Einheit wird vor dem Versand vollständig zusammengebaut, verkabelt und gründlich getestet (HV-/LV-Funktionstests, Transformatortests, Schutzkalibrierung), was 100 % Zuverlässigkeit gewährleistet und die Inbetriebnahme vor Ort um über 80 % reduziert.
2.Robuste und anpassbare Designs: Zu den Optionen gehören explosionsgeschützte Versionen für explosionsgefährdete Bereiche, erdbebensichere Designs (bis zu 0,5 g), erhöhte Sockel für Überschwemmungsgebiete und schallgedämpfte Modelle für Wohngebiete.
3. Smart Grid Ready: Optionale intelligente Überwachungssysteme ermöglichen Echtzeitdaten zu Last, Temperatur und Fehlern mit Fernzugriff und Diagnose.
4.Globale Zertifizierungen: Produkte entsprechen IEC, GB, CE und können an lokale Standards wie ANSI, GOST-R oder versorgungsspezifische Anforderungen angepasst werden.
Jinhand bietet ein vielseitiges Sortiment für verschiedene Anwendungen:

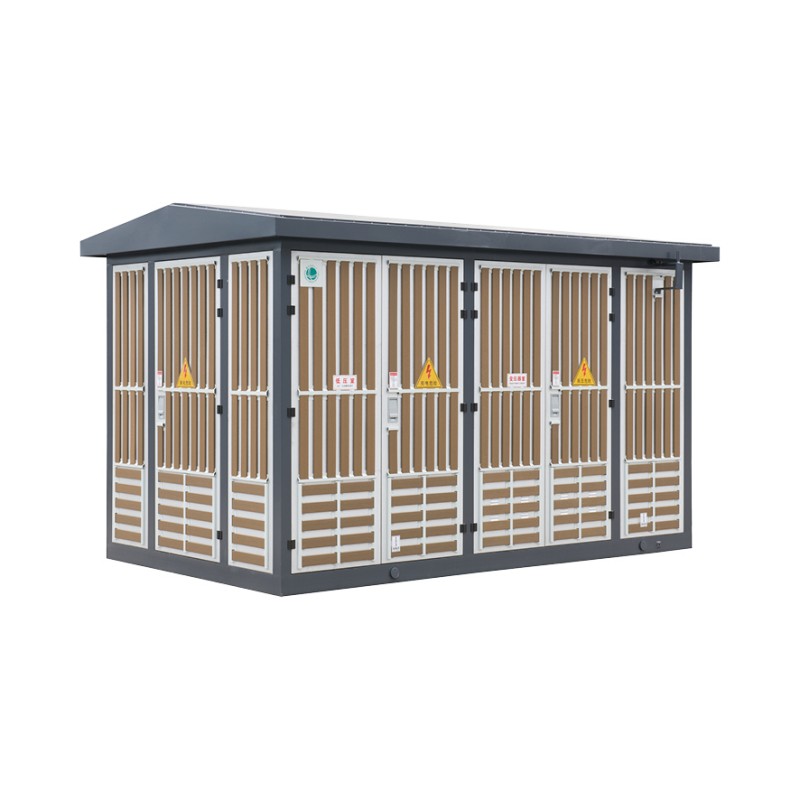

1.Kompakte Standard-Umspannstation: Für die kommunale Verteilung, gewerbliche Gebäude und die Leichtindustrie. Transformator: 50–1000 kVA.

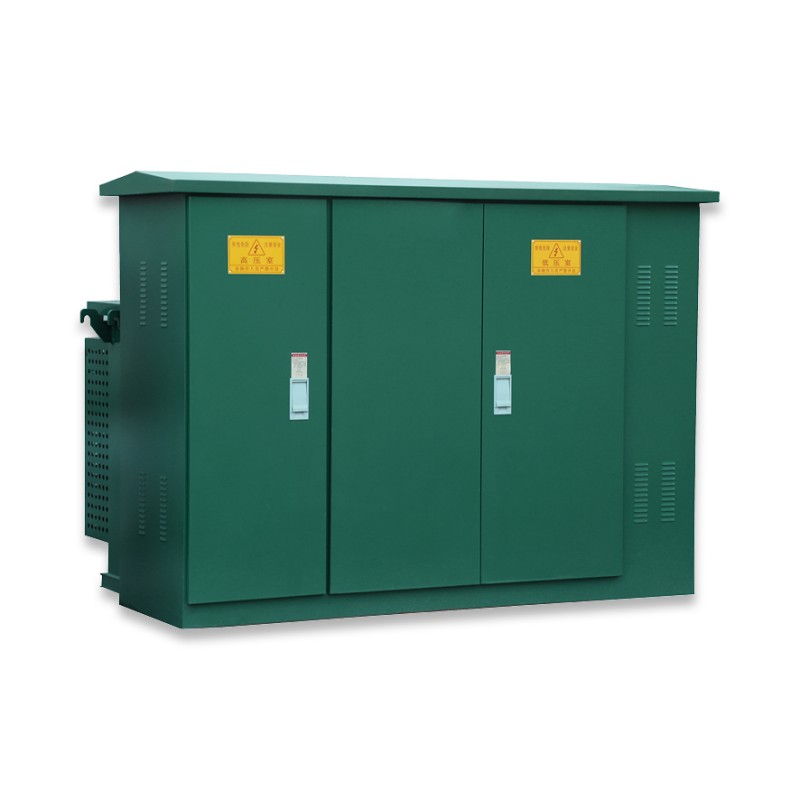

2. Kompakte Umspannstation im amerikanischen Stil (ZGS-Serie): Ästhetisches, ultrakompaktes Design, ideal für Parks, Campusgelände und Wohngebiete. Verfügt über einen geringen Geräuschpegel (<50 dB) und Diebstahlsicherungen.
3.Containerisierte und mobile Unterstation: Schnell einsetzbare Lösung in 20-Fuß-/40-Fuß-ISO-Containern für Bergbau, Veranstaltungen und Notstrom. Beinhaltet integrierte Kraftstofftanks und Kühlsysteme.
4. Kompakte Hochspannungs-Umspannstation (bis zu 33 kV): Für Schwerindustrie, Windparks und große Infrastruktur mit Kapazitäten bis zu 2500 kVA.
Kompakte Umspannwerke eignen sich ideal für die städtische Stromverteilung, Industrieparks, Wohnkomplexe, Einkaufszentren, Krankenhäuser, Rechenzentren, Flughäfen, Seehäfen, Bergbaubetriebe, Anlagen für erneuerbare Energien (Solar/Wind) und temporäre Baustellen.
Durch die werkseitige Vorfertigung wird die Montage vereinfacht. Typischerweise umfasst dies: 1) Vorbereitung eines ebenen Betonfundaments, 2) Lieferung der kompletten Einheit an den Standort, 3) Positionierung der Umspannstation, 4) Anschluss von Hochspannungs- und Niederspannungskabeln, 5) Erdungsanschluss, 6) Endprüfung und Inbetriebnahme. Die Installationszeit wird im Vergleich zu herkömmlichen Umspannwerken um 60–80 % verkürzt.
Zur regelmäßigen Wartung gehören: Sichtprüfungen, Reinigung von Lüftungsanlagen, Überprüfung von Temperaturanzeigen, Prüfung von Schutzvorrichtungen und Überwachung des Transformatorölstands (bei ölgefüllten Einheiten). Der modulare Aufbau ermöglicht einen einfachen Zugang zu allen Komponenten für Wartungszwecke.
Ja, Jinhand Packaged Substations sind für verschiedene Umgebungen konzipiert: Gehäuse mit Schutzart IP54/IP65 zum Schutz vor Staub und Wasser, spezielle Beschichtungen für Korrosionsbeständigkeit in Küstengebieten, Heizsysteme für kaltes Klima und verbesserte Belüftung für heiße Umgebungen.
Zu den Standard-Sicherheitsmerkmalen gehören: feuerbeständige Materialien, Notbeleuchtung, Lüftungssysteme, Temperaturüberwachung, Überstromschutz, Erdschlussschutz, Lichtbogenschutz und sichere Schließsysteme. Zusätzliche Sicherheitsoptionen können individuell angepasst werden.
Jinhand verwendet hocheffiziente Transformatoren (gemäß IE3/IE4-Standards), die die Energieverluste im Vergleich zu Standardtransformatoren um 20–30 % reduzieren. Optionale Leistungsfaktorkorrektursysteme und Energieüberwachungsfunktionen steigern die Effizienz zusätzlich.
Bei ordnungsgemäßer Wartung haben Jinhand Packaged Substations eine erwartete Betriebslebensdauer der Hauptkomponenten von 25 bis 30 Jahren, wobei einige Komponenten sogar noch länger halten.
Jinhand bietet rund um die Uhr technischen Support per Telefon, E-Mail und Ferndiagnose. Wir unterhalten einen umfassenden Ersatzteilbestand und können kritische Komponenten bei dringendem Bedarf innerhalb von 48–72 Stunden versenden. Darüber hinaus bieten wir Wartungsverträge und Vor-Ort-Serviceoptionen an.
Absolut. Jinhand bietet vollständige Anpassungsmöglichkeiten, einschließlich spezifischer Abmessungen zur Anpassung an Platzbeschränkungen, spezielle Farbschemata für die architektonische Integration, verbesserte Geräuschreduzierungsfunktionen, spezifische Spannungsanforderungen und Integration in bestehende SCADA-Systeme.
1. Herabgesetzte Isolationswerte für Luftdichten über 1000 m
2. Verbesserte UV-beständige Materialien
3. Druckkammern für Höhen über 3000 m
4. Zertifizierter Betrieb bis 4500m über dem Meeresspiegel
1. Spannungsstabilisatoren mit ±20 % Eingangsbereich
2. Frequenzumrichter für 50/60Hz-Kompatibilität
3. Überspannungsschutzgeräte mit 100 kA Entladekapazität
4. Inselbildungserkennung und automatische Neusynchronisierung
Als vertrauenswürdiger Hersteller und Lieferant aus China kombiniert Jinhand technische Exzellenz mit strenger Qualitätskontrolle, um verpackte Umspannwerkslösungen zu liefern, die Zuverlässigkeit, Effizienz und Wert gewährleisten. Kontaktieren Sie uns noch heute für eine kostenlose Beratung, einen technischen Vorschlag oder ein individuelles Angebot.
