Automatischer Transferschalter für Dual Power

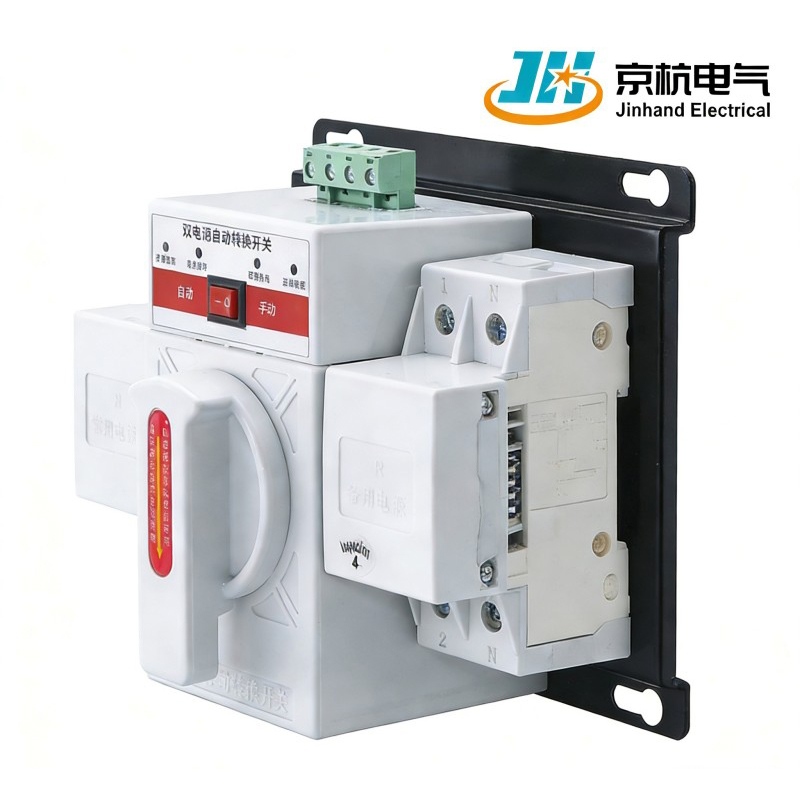

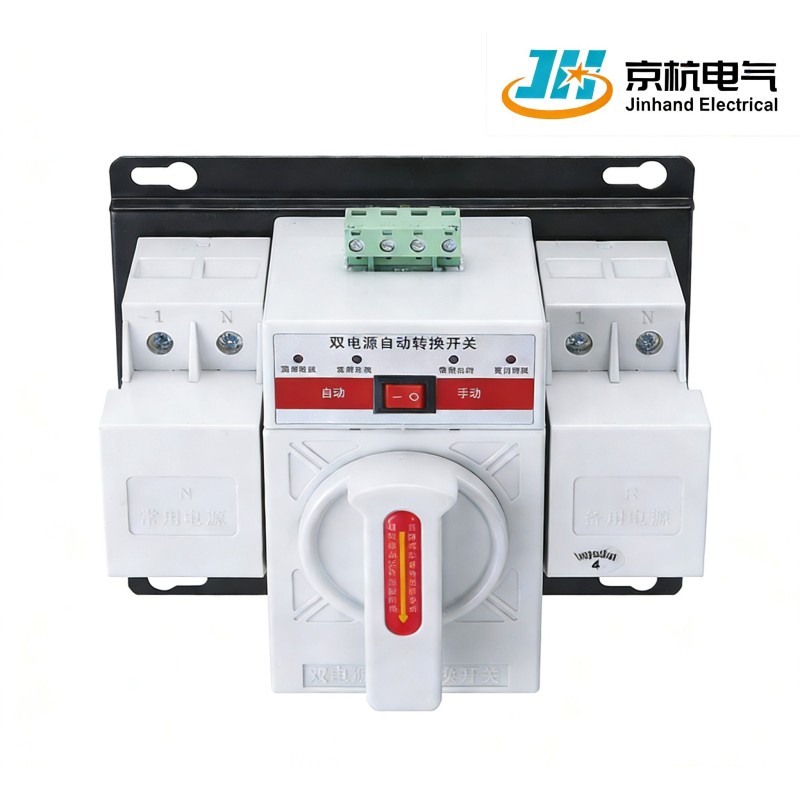

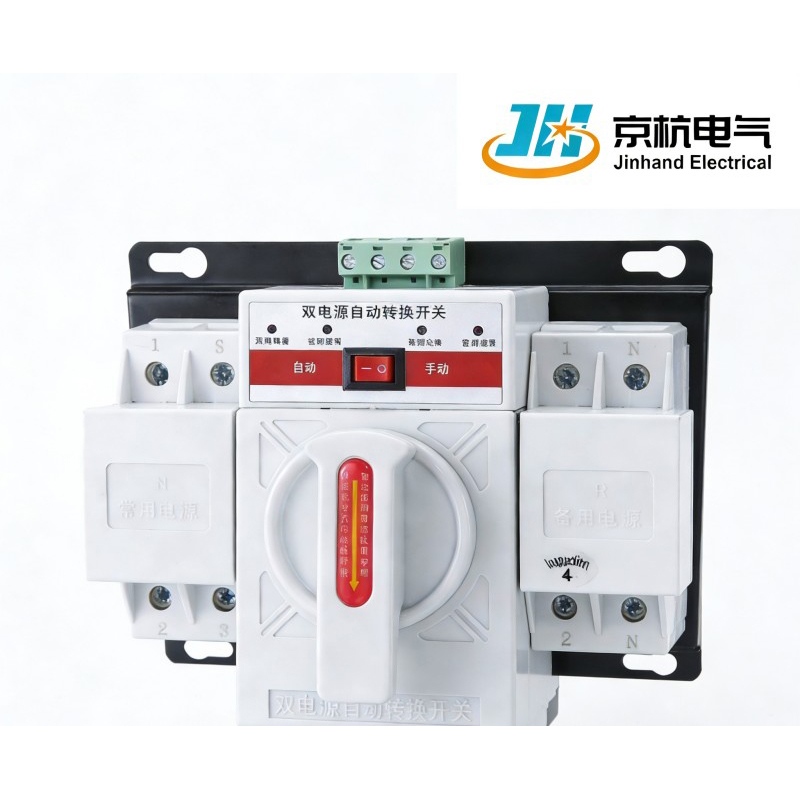

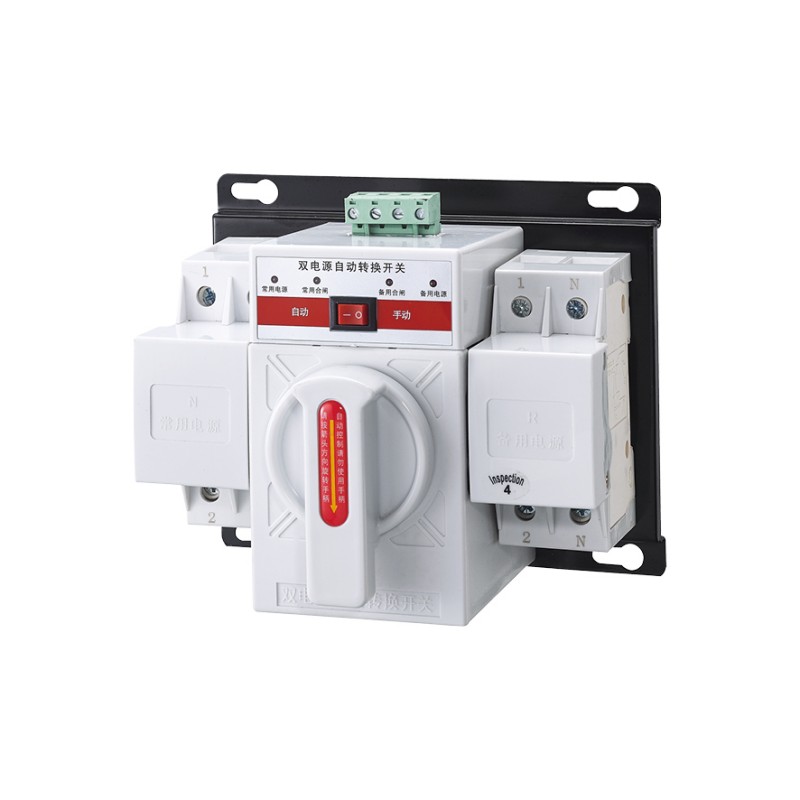

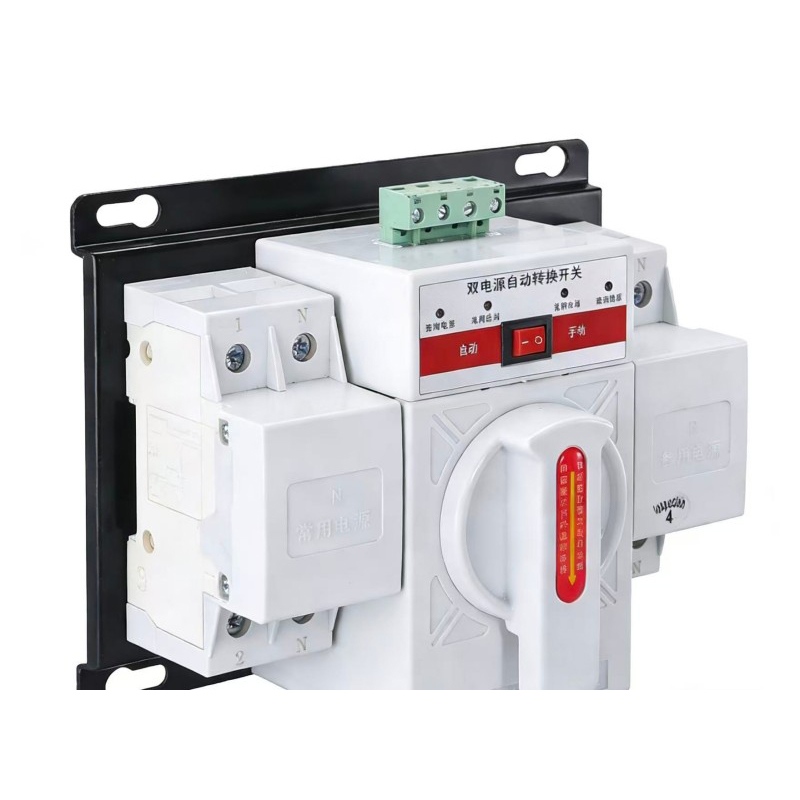

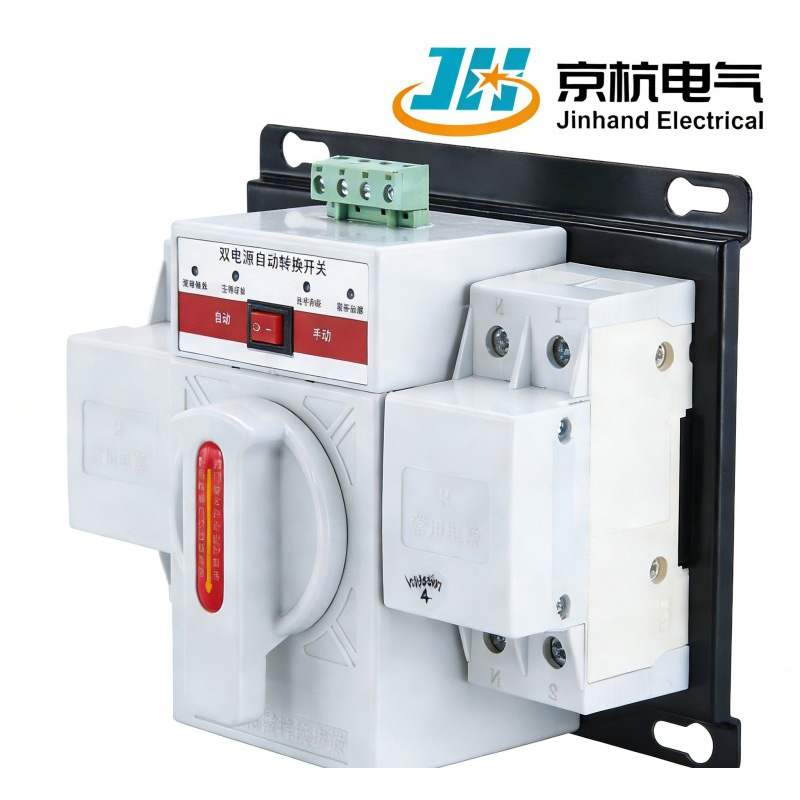

Der automatische Transferschalter JHQ1 für Dual Power von Jinhand Electrical ist für Zweikreissysteme konzipiert, die bei Wechselstrom 50 Hz oder 60 Hz, mit Spannungen von 220 V oder 380 V und Strömen bis zu 63 A betrieben werden. Dieser kompakte Schalter ermöglicht das selektive Schalten von Stromquellen und bietet Schutz vor Kurzschluss, Überlast und Unterspannung. Dieses zuverlässige Produkt verfügt über einen Einzelmotorantrieb für einen reibungslosen Betrieb und mechanische Verriegelungen für die Sicherheit und ist von einem vertrauenswürdigen Hersteller und Lieferanten in China erhältlich.

Vorteile

1. Selektives Umschalten: Ermöglicht Benutzern das Umschalten zwischen zwei Stromquellen nach Bedarf und erhöht so die betriebliche Flexibilität.
2. Sicherheit und Schutz: Bietet umfassenden Schutz vor Kurzschluss, Überlastung, Unterspannung und Spannungsverlust und gewährleistet so die Sicherheit in Stromversorgungssystemen.
3. Einhaltung des Brandschutzes: Geeignet für Umgebungen, in denen die Einhaltung des Brandschutzes erforderlich ist, z. B. Bürogebäude, Krankenhäuser und Einkaufszentren.
4.Lange Lebensdauer: Entwickelt für Langlebigkeit und Zuverlässigkeit, was zu einer längeren Betriebslebensdauer führt.
5.Leiser Betrieb: Der einmotorige Antriebsmechanismus sorgt für einen reibungslosen und geräuschlosen Betrieb mit minimaler Aufprallkraft.

Funktionsprinzip

1. Normaler Zustand der Hauptstromversorgung: Wenn die Hauptstromversorgung normal funktioniert und der Funktionsschalter auf die automatische Position eingestellt ist, öffnet der Standby-Leistungsschalter, während der Hauptleistungsschalter schließt. Dadurch wird sichergestellt, dass die Hauptstromversorgung mit der Last verbunden ist.
2. Spannungsunterbrechungserkennung: Wenn in einer oder allen drei Phasen der Hauptstromversorgung eine Spannungsunterbrechung auftritt, erkennt der Automatic Transfer Switch (ATS) diesen abnormalen Zustand.
3. Lastübertragung: Das ATS überträgt die Last von der Hauptstromversorgung auf die Ersatzstromversorgung, vorausgesetzt, dass die Ersatzstromversorgung über normale Spannung verfügt.
4. Wiederherstellung der Stromversorgung: Sobald die Hauptstromversorgung wieder auf normale Spannungsniveaus zurückkehrt, schaltet das ATS die Last automatisch von der Standby-Stromversorgung auf die Hauptstromversorgung zurück.
5. Schlüsselfunktionen
Automatische Umschaltung: Gewährleistet eine nahtlose Lastübertragung basierend auf dem Status der Stromversorgung, um einen kontinuierlichen Betrieb aufrechtzuerhalten.
Echtzeitüberwachung: Überwacht kontinuierlich die Spannung der Stromversorgung, um Systemstabilität und Sicherheit zu gewährleisten.
Zuverlässigkeit: Bietet eine sichere Notstromversorgung, um Störungen aufgrund von Hauptstromausfällen vorzubeugen.

Hauptmerkmale

1. Nennspezifikationen: Betrieb bei Wechselstrom 50 Hz oder 60 Hz mit Nennspannungen von 220 V oder 380 V und unterstützt Ströme bis zu 63 A.
2.Kompaktes Design: Verfügt über eine kompakte Größe und eine einfache Struktur, die Installation und Betrieb unkompliziert macht.
3. Konfigurationsoptionen: Verfügbar in den Konfigurationen 3P (dreiphasig) und 4P (vierphasig), um verschiedenen Anwendungsanforderungen gerecht zu werden.
4. Verriegelungsmechanismus: Ausgestattet mit mechanischen und elektrischen Verriegelungen für zuverlässiges Umschalten zwischen Haupt- und Standby-Stromquelle.
5. Manueller und automatischer Modus: Unterstützt sowohl den manuellen als auch den automatischen Schaltmodus und bietet so Vielseitigkeit im Betrieb.
6. Statusanzeige: Enthält Anschlussklemmen für Benutzeranschlüsse und Anzeigen am A.T.S. Bedienfeld, um den offenen oder geschlossenen Status der Leistungsschalter anzuzeigen.
7.Standardkonformität: Erfüllt den GB/T 14048.11-Standard und gewährleistet die Einhaltung von Sicherheits- und Leistungsvorschriften.

Produkt-Highlights

1.Intelligente automatische Umschaltung: Schaltet bei einem Hauptstromausfall automatisch auf die Notstromversorgung um und kehrt im Normalzustand zurück, um eine kontinuierliche Stromversorgung sicherzustellen.
2. Selektiver Dual-Power-Schutz: Unterstützt Überlast-, Kurzschluss- und Unterspannungsschutz für Haupt- und Backup-Quellen mit unabhängigen Auslösefunktionen.
3. Mehrere Betriebsmodi: Unterstützt automatische, manuelle und Fernbedienungsmodi, um verschiedene Anwendungsanforderungen zu erfüllen.
4.Kompaktes modulares Design: Die platzsparende Struktur ermöglicht eine flexible Installation in Standardverteilerkästen.

Betriebskostenoptimierung

1.Selbstdiagnose und Statusüberwachung: Die integrierte Spannungserkennung und Fehlerselbstdiagnose reduzieren den Bedarf an manuellen Inspektionen.
2. Modulares Wartungsdesign: Steuerung, Antriebsmotor und Betätigungsmechanismus sind modular aufgebaut, um einen schnellen Austausch fehlerhafter Komponenten zu ermöglichen.
3. Langlebiges Design: Mechanische Lebensdauer bis zu 10.000 Zyklen, elektrische Lebensdauer 5.000 Zyklen, wodurch Austausch- und Wartungskosten reduziert werden.
4.Geringer Standby-Stromverbrauch: Geringer Stromverbrauch im Leerlauf und energieeffizienter Betrieb.

Haltbarkeit und Stabilität

1. Hochfestes Strukturdesign: Gehäuse aus flammhemmendem, verstärktem technischem Kunststoff; Innenliegende Metallteile vernickelt für Korrosions- und Verschleißfestigkeit.
2. Großer Spannungsanpassungsbereich: Großer Spannungsüberwachungsbereich für Haupt- und Ersatzquellen, resistent gegen Netzschwankungen und Störungen.
3. Betriebsfähigkeit bei weitem Temperaturbereich: Betriebstemperatur von -25 ℃ bis +55 ℃, geeignet für verschiedene Klimazonen.
4.Vibrations- und Schockfestigkeit: Besteht mechanische Vibrations- und Schocktests und eignet sich für Umgebungen wie Serverräume und Werkstätten.

Vorteile des Produktionsprozesses

1. Vollautomatische Montagelinie: Schlüsselprozesse wie Motormontage, Kontaktschweißen und Controller-Tests werden automatisiert.
2. Doppelte Funktionsprüfung: Jede Einheit wird elektrischen Leistungstests und mechanischen Verbindungstests unterzogen.
3. Strenge Qualitätskontrolle: Implementiert das Qualitätsmanagementsystem ISO 9001 mit 100 %-Inspektion kritischer Komponenten.
4. Rückverfolgbarkeits-Managementsystem: Jedes Produkt verfügt über eine eindeutige Seriennummer für die Rückverfolgbarkeit des gesamten Prozesses.

FAQ

1. Unterstützt es den Wechsel zwischen Generator- und Netzstrom?
Ja, kann mit einstellbarer Umschaltzeit auf Netzpriorität oder Generatorpriorität eingestellt werden.
2. Kommt es beim Umschalten zu einer Stromunterbrechung?
Das Break-before-make-Design führt zu einer kurzen Unterbrechung, typischerweise ≤100 ms.
3. Unterstützt es die Fernüberwachung?
Optionale Kommunikationsmodule unterstützen die Fernüberwachung und -steuerung des Status.
4. Welche Anforderungen an die Phasenfolge gelten bei der Installation?
Die Reihenfolge der Haupt- und Notstromphasen muss identisch sein; andernfalls kann die Umschaltung fehlschlagen oder zu Geräteschäden führen.

Kundenfeedback

1. „Ich habe mich für die JHQ1-Serie für mehrere USV-Projekte in Rechenzentren entschieden. Zuverlässiges Schalten, stabiler Betrieb, der eine kontinuierliche Stromversorgung für kritische Lasten effektiv sicherstellt.“
2. „Kompakte Produktstruktur, umfassende Funktionen, besonders geeignet für Krankenhäuser, Finanzinstitute und andere Standorte mit hohen Anforderungen an die Zuverlässigkeit der Stromversorgung.“
