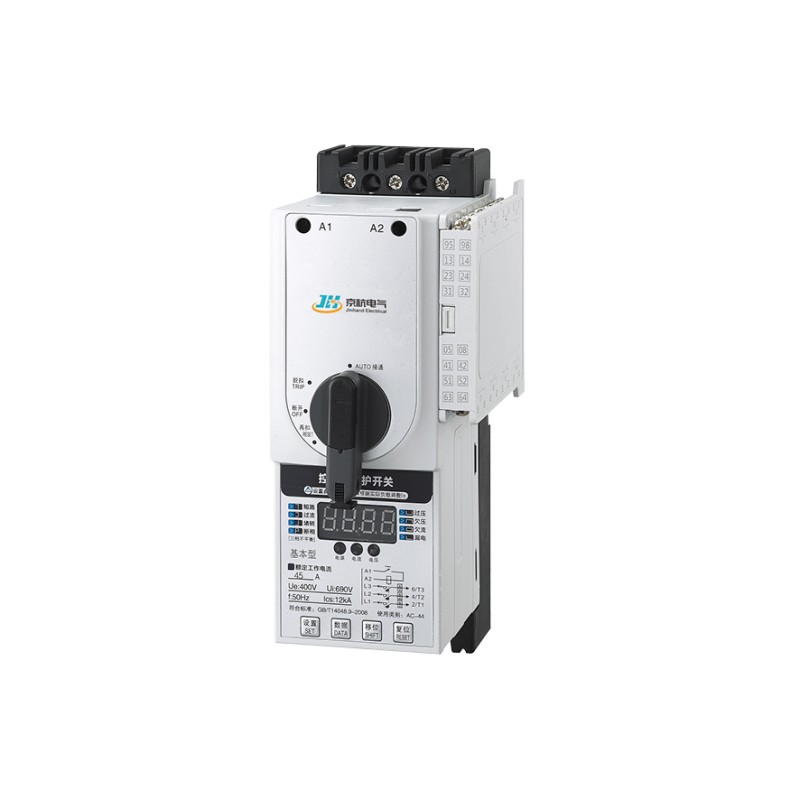

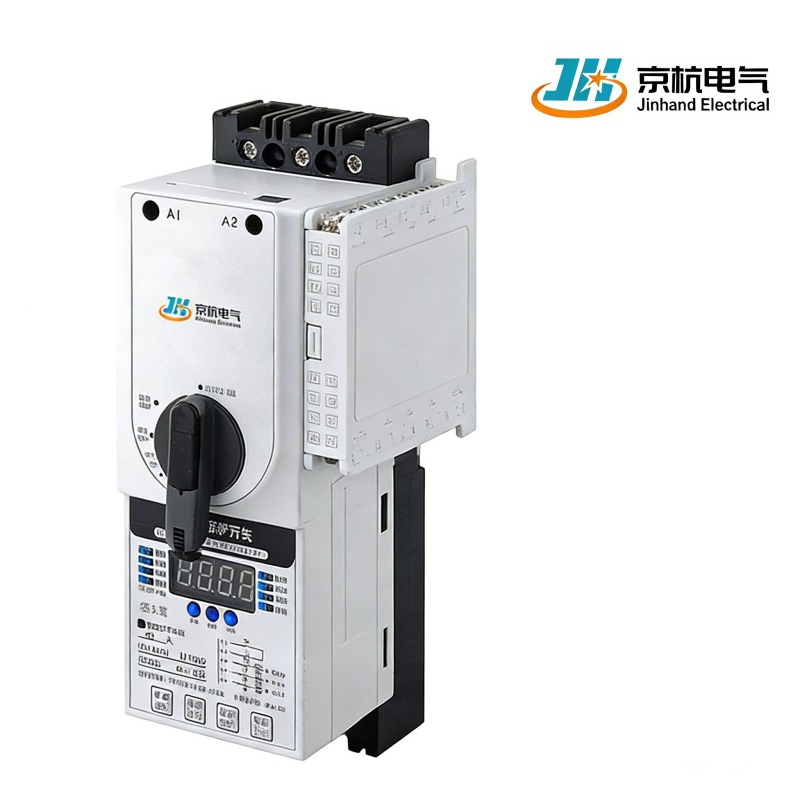

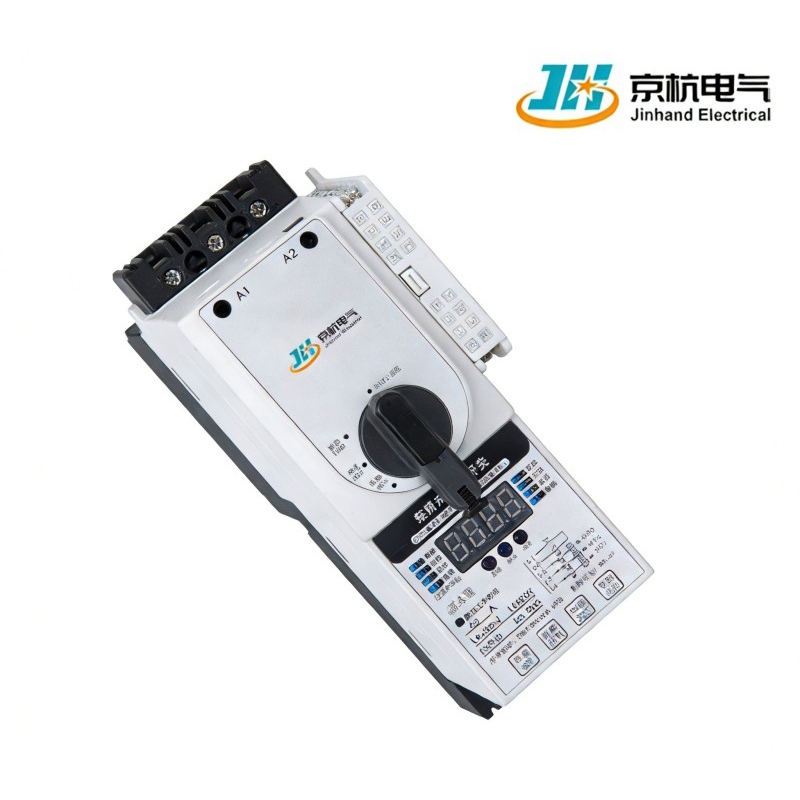

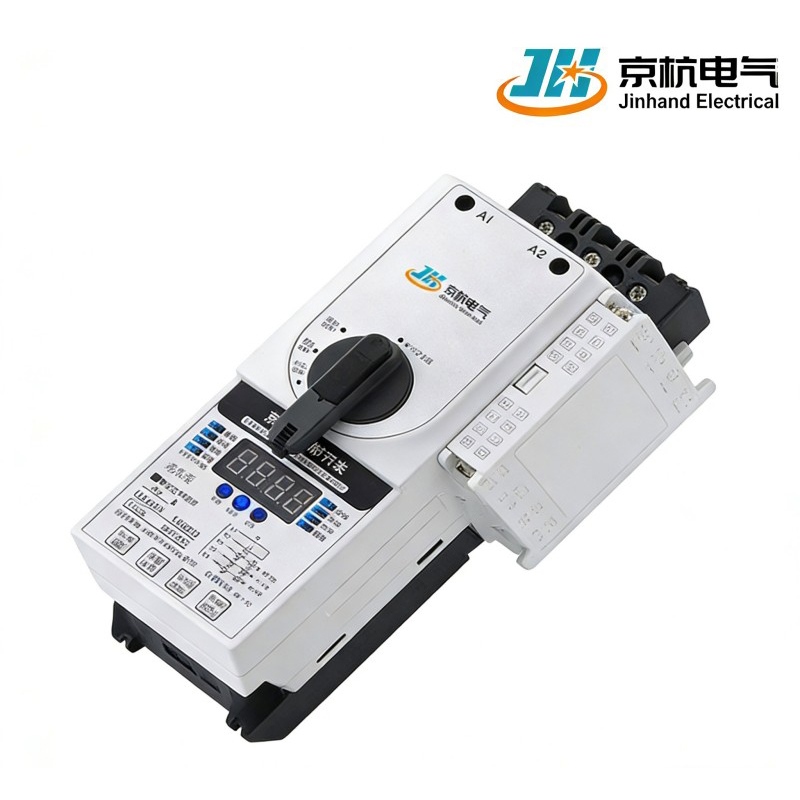

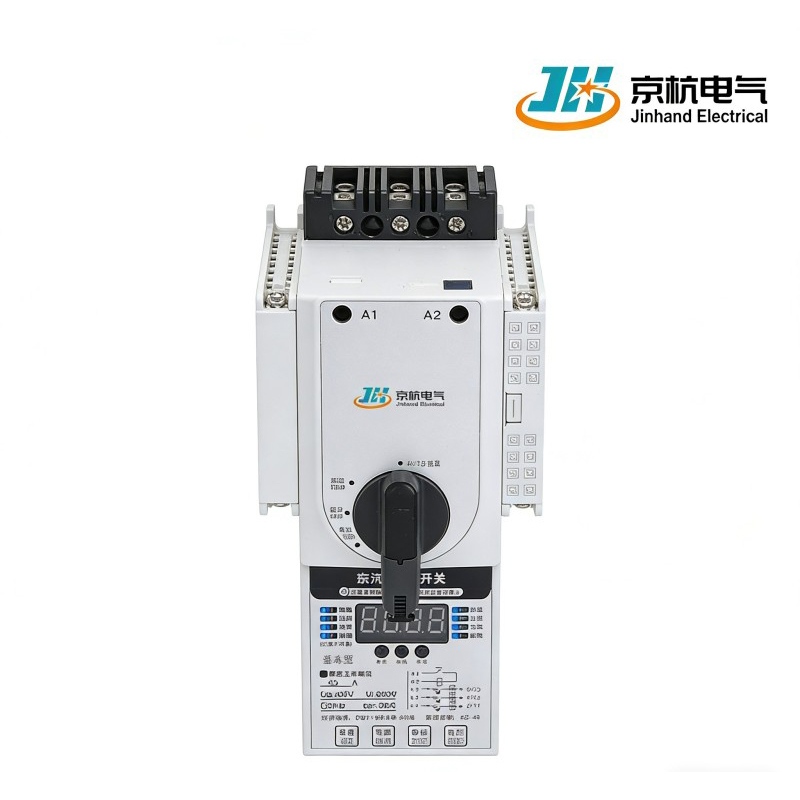

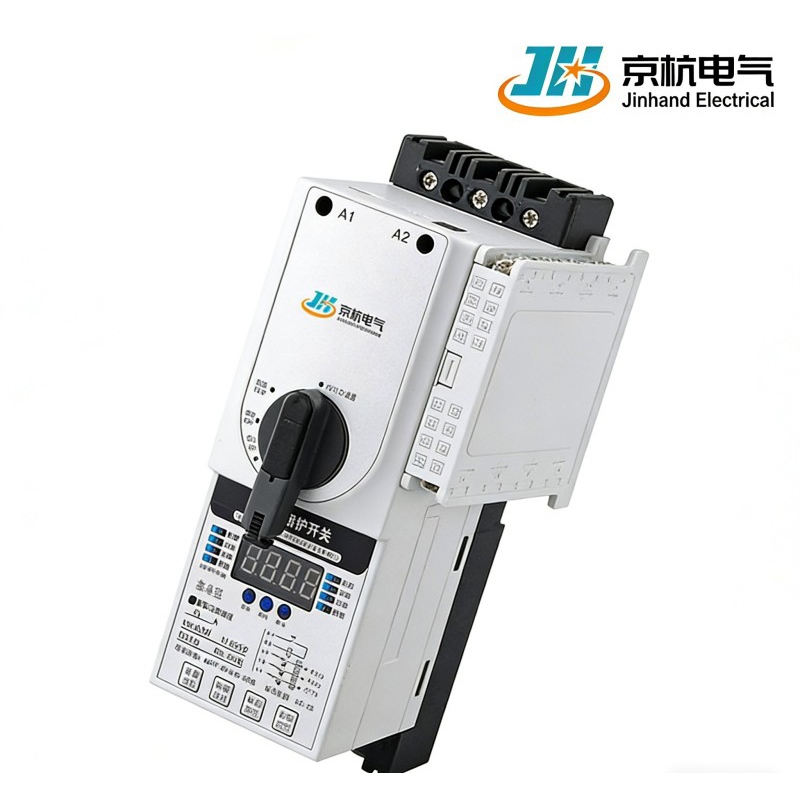

Der CPS-Steuer- und Schutzschalter wird von Jinhand Electrical Co., Ltd., einem führenden chinesischen Hersteller und Lieferanten, entwickelt und hergestellt. Dank seines modularen integrierten Designs vereint es mehrere Schutz- und Steuerungsfunktionen in einer einzigen Einheit. Diese direkt ab Werk erhältliche Lösung ist für AC-50-Hz-Systeme geeignet und bietet Fernsteuerung, umfassenden Motor- und Verteilungsschutz sowie einen einstellbaren Strombereich von 0,16 A bis 125 A und bietet effizienten Schutz für Lasten bis zu 55 kW.
1. Modulares integriertes Design: Der CPS-Steuer- und Schutzschalter vereint mehrere Funktionen in einer einzigen Einheit, wodurch der Bedarf an separaten Geräten reduziert und die Installation vereinfacht wird.
Fern- und lokale Steuerung: Bietet sowohl automatische Fernsteuerung als auch lokale manuelle Steuerungsfunktionen und erhöht so die betriebliche Flexibilität.
2. Umfassende Schutzfunktionen: Bietet eine breite Palette von Schutzfunktionen, einschließlich Überspannungs-, Unterspannungs-, Phasenausfall-, Unterstrom- und Unterstromschutz, und gewährleistet so die Systemsicherheit.
3. Koordinierter Zeit-Strom-Schutz: Enthält verschiedene Zeit-Strom-Schutzeigenschaften (abhängig zeitabhängig, unabhängig zeitabhängig, unverzögerter Kurzschluss und unverzögerter Kurzschluss) für maßgeschneiderte Schutzlösungen.
4. Breites Anwendungsspektrum: Geeignet für verschiedene Motorlasten und Verteilungslasten durch Auswahl geeigneter Funktionsmodule oder Zubehörteile
| Frame CurrentChart | HaupteinheitRatedCurrent | Nennbetriebsstrom des intelligenten Controllers | Stromeinstellungsbereich für kurze Verzögerung | Einstellbereich für den Strom mit langer Verzögerung | Steuerstrombereich bei 380 V | Nutzungskategorie |
| 45 | 1216183245 | 0.4 | 0,48-4,8 | 0,16-0,4 | 0,05–0,12 | AC-42AC-43AC-44 |
| 1 | 1,2-12 | 0,4-1 | 0,12–0,33 | |||
| 2.5 | 3-30 | 1-2,5 | 0,33-1,1 | |||
| 4 | 4,8-48 | 1,6-4 | 0,33-1,6 | |||
| 6.3 | 7,5-75 | 2,5-6,3 | 1-2,5 | |||
| 12 | 14.4-144 | 4,8-12 | 2,2-5,5 | |||
| 16 | 19.2-192 | 6.4-16 | 2,5-7,5 | |||
| 18 | 21,6-216 | 7.2-18 | 3,0-8 | |||
| 25 | 30-300 | 10-25 | 5,5-11 | |||
| 32 | 38,4-384 | 12,8-32 | 5,5-15 | |||
| 40 | 48-480 | 16-40 | 7,5-18,5 | |||
| 45 | 54-540 | 18-45 | 7,5-22 | |||
| 125 | 161832455063100125 | 6.3 | 7,5-75 | 2,5-6,3 | 1-2,5 | |
| 12 | 14.4-144 | 4,8-12 | 2,2-5,5 | |||
| 16 | 19.2-192 | 6.4-16 | 2,5-7,5 | |||
| 18 | 21,6-216 | 7.2-18 | 3.3-8 | |||
| 25 | 30-300 | 10-25 | 5,5-11 | |||
| 32 | 38,4-384 | 12,8-32 | 5,5-15 | |||
| 40 | 48-480 | 16-40 | 7,5-18,5 | |||
| 45 | 54-540 | 18-45 | 7,5-22 | |||
| 50 | 60-600 | 20-50 | 7,5-22,5 | |||
| 63 | 75,6-756 | 25,2-63 | 11-30 | |||
| 80 | 96-960 | 32-80 | 15-37 | |||
| 100 | 120-1200 | 40-100 | 18,5-45 | |||
| 125 | 150-1500 | 50-125 | 22-55 |
1. Spannungs- und Frequenzkompatibilität: Entwickelt für Wechselstromnetze mit 50 Hz (60 Hz) und einer Nennspannung von 690 V.
2. Nennstrombereich: Der Nennstrom des Hauptgeräts reicht von 6,3 A bis 125 A, mit einem einstellbaren Betriebsstrom des intelligenten Controllers von 0,16 A bis 125 A.
3.Motorleistungssteuerung: Kann die Motorleistung von 0,05 kW bis 55 kW steuern und ermöglicht so eine effektive Steuerung des Motorbetriebs.
4. Stromhandhabungsfähigkeit: Erleichtert das Anschließen, Führen und Unterbrechen von Strömen unter normalen und spezifizierten anormalen Bedingungen, einschließlich Überlastungen und Kurzschlüssen.
1.Integriertes Multifunktionsdesign: Kombiniert die Funktionen von Leistungsschaltern, Schützen, Thermorelais und Schutzrelais in einer einzigen Einheit, vereinfacht die Systemarchitektur und spart Installationsraum.
2.Intelligenter einstellbarer Schutz: Eingebauter intelligenter Controller mit einem großen Stromeinstellbereich von 0,16 A bis 125 A, der mehrere Zeit-Strom-Schutzeigenschaften (abhängige Zeit, unabhängige Zeit, Kurzschluss-Sofortstrom usw.) für eine präzise Anpassung an verschiedene Lasten unterstützt.
3. Duale Fern- und lokale Steuerung: Unterstützt die automatische Fernsteuerung und den manuellen Betrieb vor Ort und erfüllt so sowohl Automatisierungs- als auch Notfalleingriffsanforderungen.
4. Unterstützung für Hochspannungsnennwerte: Nennbetriebsspannung bis zu 690 V, geeignet für Mittel- und Niederspannungs-Stromverteilungssysteme.
1. Integriertes Design reduziert den Ersatzteilbestand: Ein einziges Gerät ersetzt mehrere diskrete Komponenten und reduziert so die Vielfalt und den Lagerdruck von Ersatzteilen.
2. Programmierbare Schutzparameter: Benutzer können Schutzeinstellungen basierend auf tatsächlichen Lasten anpassen, um Fehlauslösungen zu vermeiden und die Betriebskontinuität des Systems zu verbessern.
3. Modulare Erweiterung und Wartung: Funktionsmodule und Zubehör unterstützen den Hot-Swap-Austausch, was die Wartung vereinfacht und die Fehlerbehebungszeit verkürzt.
4.Low-Power-Betrieb: Optimierter Steuerstromverbrauch spart Energie im Langzeitbetrieb.
1. Vollautomatische SMT-Produktionslinien: Gewährleistung der Konsistenz und Zuverlässigkeit elektronischer Steuerungskomponenten.
2.100 % Werksprüfung: Jede Einheit wird einer Funktionsprüfung, einer Spannungsfestigkeitsprüfung und einer Überprüfung der Schutzlogik unterzogen.
3. Strenge Alterungstests: Simulieren Sie langfristige Betriebsumgebungen, um potenzielle Defekte frühzeitig aufzudecken und so die Produktzuverlässigkeit zu verbessern.
1.Optionale intelligente Kommunikationsschnittstelle: Unterstützt Protokolle wie Modbus und Profibus für eine einfache Integration in SPS/DCS-Systeme.
2.LCD-Anzeige und Tastatureinstellungen: Zeigt intuitiv Strom, Fehlertypen und Einstellungsparameter an und unterstützt so ein schnelles Debuggen vor Ort.
3.Optionale Dual-Power-Control-Version: Kann um eine automatische Dual-Power-Schaltfunktion erweitert werden, die Steuerung und Schutz integriert.
1.Geringer Standby-Stromverbrauch: Der Standby-Stromverbrauch ist niedriger als bei herkömmlichen diskreten Lösungen und entspricht damit den Energiespartrends.
2.Frei von gefährlichen Substanzen: Entspricht den RoHS-Richtlinien und besteht aus recycelbaren Materialien.
3.Optimierte Motorsteuerung: Unterstützt Sanftanlauf- und Energiesparbetriebsmodi, wodurch die Start-Stopp-Belastung des Motors und der Energieverbrauch beim Laufen reduziert werden.
1. Professionelles Forschungs- und Entwicklungsteam: Über ein Jahrzehnt Spezialisierung auf Steuer- und Schutzschalter mit ausgereifter und zuverlässiger Produkttechnologie.
2. Vollständige Produktmatrix: Deckt zwei Hauptrahmenströme von 45 A und 125 A ab und bietet umfassende Lösungen für leichte bis schwere Lasten.
3.Flexible Anpassungsfähigkeit: Anpassbare Schutzlogik, Kommunikationsprotokolle, Abmessungen usw., basierend auf den Kundenanforderungen.
4.Globaler Service-Support: Produkte werden mit einem reaktionsschnellen technischen Servicenetzwerk in über 30 Länder exportiert.
Nach mehr als einem Jahrzehnt stetigen Wachstums hat sich Jinhand zu einem der führenden Hersteller und Lieferanten von Elektrogeräten in China entwickelt. Unsere Fabrik integriert eine Vielzahl modernster Technologien und Einrichtungen und wir heißen Sie herzlich willkommen, unsere erstklassigen, kosteneffizienten Produkte aus China zu kaufen.
