Wenn es um das Herzstück eines jeden Stromverteilungssystems geht, ist der Leistungstransformator unverzichtbar. Es ist das entscheidende Gerät, das die Spannung erhöht oder senkt, um elektrische Energie effizient über Netze, Industrieanlagen und Gewerbeanlagen zu übertragen, zu verteilen und zu nutzen. Die Auswahl des optimalen Leistungstransformators wirkt sich direkt auf die Systemzuverlässigkeit, die Betriebskosten und die langfristige Sicherheit aus. Als führender Hersteller, Lieferant und Fabrik in ChinaJinhandwidmet sich seit über einem Jahrzehnt der Entwicklung und Herstellung leistungsstarker und zuverlässiger Leistungstransformatorlösungen. Dieser Leitfaden befasst sich mit den wichtigsten Typen, technischen Überlegungen und wichtigen Entscheidungsfaktoren, um Ihnen dabei zu helfen, eine fundierte Entscheidung zu treffen, gestützt auf Jinhands bewährtes Fachwissen und hervorragende Produkte.
Ein Leistungstransformator ist ein statisches elektrisches Gerät, das elektrische Energie zwischen zwei oder mehr Stromkreisen durch elektromagnetische Induktion überträgt. Seine Hauptfunktion besteht darin, die Spannungsniveaus von Wechselstrom (AC) mit minimalem Energieverlust zu ändern. Dies ermöglicht:
Erhöhung der Spannung für die Energieübertragung über große Entfernungen, um Leitungsverluste zu reduzieren.
Reduzierung der Spannung auf sicherere, nutzbare Werte für den industriellen, gewerblichen und privaten Verbrauch.
Bereitstellung einer galvanischen Trennung zwischen verschiedenen Teilen eines elektrischen Systems für Sicherheit und Schutz.
Aufrechterhaltung einer stabilen Ausgangsspannung trotz Schwankungen der Eingangsspannung oder -last.
Die Wahl des falschen Leistungstransformators kann zu übermäßigen Energieverlusten, häufigen Ausfällen, Sicherheitsrisiken und hohen Gesamtbetriebskosten führen. Die Partnerschaft mit einer etablierten Fabrik wie Jinhand, die strenge internationale (IEC) und nationale (GB) Standards einhält, stellt sicher, dass Sie in einen Eckpfeiler Ihrer Energieinfrastruktur investieren, der auf Langlebigkeit ausgelegt ist.
Jinhand ist sich bewusst, dass unterschiedliche Umgebungen und Anforderungen unterschiedliche Lösungen erfordern und bietet ein umfassendes Sortiment an Leistungstransformatortechnologien an. Jedes ist mit spezifischen Vorteilen konzipiert, um einzigartige betriebliche Herausforderungen zu meistern.
Umspannwerke im Freien, Industrieanlagen, Versorgungseinrichtungen und Anwendungen, bei denen die Brandschutzbestimmungen dies zulassen und die Anschaffungskosten eine wichtige Rolle spielen.
Öltransformatoren verwenden raffiniertes Mineralöl sowohl als Isolier- als auch als Kühlmedium. Das Öl sorgt für eine hervorragende Wärmeableitung und Spannungsfestigkeit. Das vollständig abgedichtete Design von Jinhand bringt diese Zuverlässigkeit noch einen Schritt weiter.

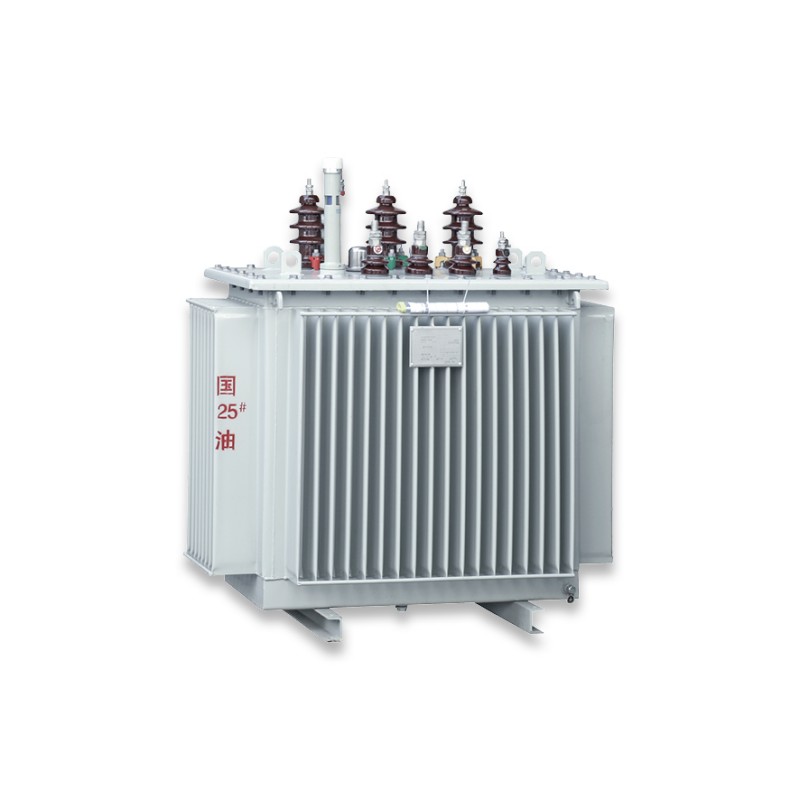

Jinhand S22-MFUlly versiegelter Öl-Leistungstransformatorist für 50-Hz-Systeme bis 10 kV konzipiert und eignet sich hervorragend für anspruchsvolle Umgebungen wie Erdöl, Metallurgie und staubige Industriestandorte.
| Nennkapazität (kVA) | Leerlaufverlust (W) | Lastverlust (W) | Leerlaufstrom (%) | Kurzschlussimpedanz (%) |
| 100 | 120 | 1140 | 1.0 | 4 |
| 315 | 270 | 2760 | 0.9 | 4 |
| 630 | 460 | 4460 | 0.6 | 4.5 |
| 1600 | 940 | 10440 | 0.5 | 4.5 |
Vollständig abgedichtet und wartungsfrei: Der Welltank sorgt für einen automatischen Ölvolumenausgleich, sodass kein Ausdehnungsgefäß (Ölausgleichsbehälter) erforderlich ist. Dieses Design verhindert die Alterung des Öls durch das Eindringen von Feuchtigkeit und Sauerstoff und reduziert so den Wartungsbedarf drastisch. Eine Ölprobenprüfung ist in der Regel nur alle 5–8 Jahre erforderlich.
Überlegene Umweltbeständigkeit: Mit einer Schutzart von bis zu IP54 ist es so konstruiert, dass es hohem Staub, Feuchtigkeit und korrosiven Atmosphären standhält und somit für raue Außen- und Industrieinstallationen geeignet ist.
Hohe Effizienz: Verwendet hochwertige, verlustarme Siliziumstahlbleche und Konstruktionen, die Leerlauf- und Lastverluste minimieren und so zu niedrigeren Betriebskosten über die gesamte Lebensdauer beitragen.
Lange Lebensdauer: Die robuste Konstruktion mit hochwertigen Materialien und einem zuverlässigen Isoliersystem gewährleistet eine Lebensdauer von mehr als 25 Jahren.
Gewellte Tankwände aus Aluminium oder Stahl für hervorragende Wärmeableitung und mechanische Festigkeit.
Doppeltes Sicherheitssystem mit Überdruckventil und Gasrelais (Buchholz-Relais).
Die abnehmbare Tankabdeckung erleichtert die interne Inspektion und Reparatur bei Bedarf.
Inneninstallationen, Hochhäuser, Krankenhäuser, Schulen, Rechenzentren, Bergbau, Offshore-Plattformen und alle Standorte mit strengen Brandschutz- und Umweltanforderungen.
Trockentransformatoren verwenden eine feste Isolierung (typischerweise Epoxidharz) und werden durch Umgebungsluft gekühlt. Sie eliminieren die mit Isolieröl verbundenen Brand- und Umweltrisiken.

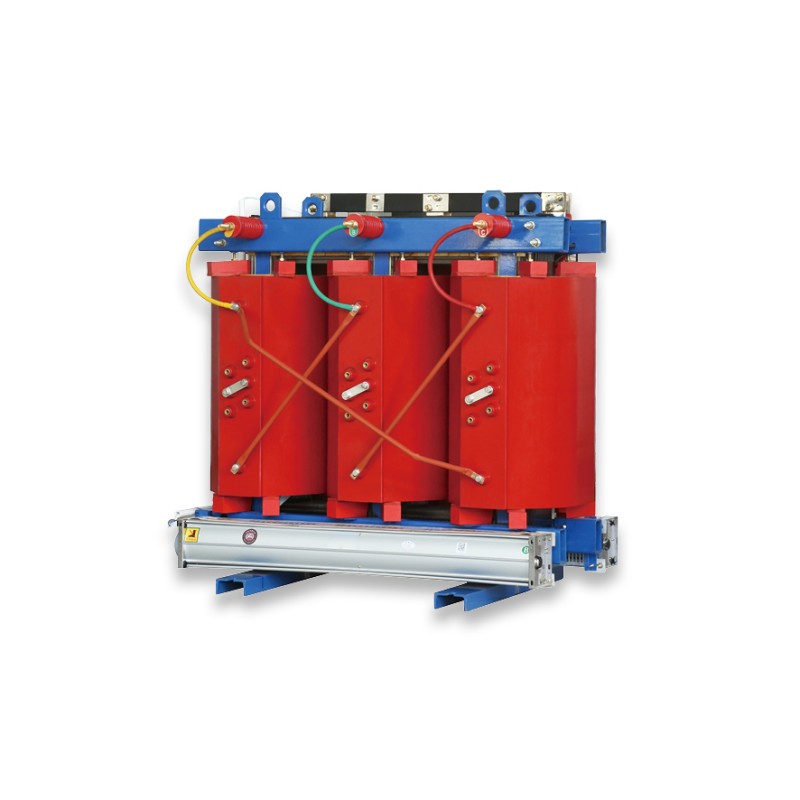

Jinhand SCB14/18Epoxidharzgegossener Trockentransformatorist die ideale Lösung für feuersensible Anwendungen. Seine vakuumgegossene Epoxidharzkapselung bietet hervorragenden Schutz und Leistung.
| Nennkapazität (kVA) | Leerlaufverlust (W) | Lastverlust (W) | Leerlaufstrom (%) | Kurzschlussimpedanz (%) |
| 100 | 230 | 1415 | 1.5 | 4 |
| 315 | 510 | 3125 | 1.0 | 4 |
| 630 | 750 | 5364 | 0.85 | 6 |
| 1600 | 1415 | 10555 | 0.85 | 6 |
Außergewöhnlicher Brandschutz: Erreicht die Feuerwiderstandsklasse F1. Das flammhemmende, selbstverlöschende Epoxidharz eignet sich perfekt für dicht besiedelte Gebäude (Krankenhäuser, Schulen, Einkaufszentren), Tunnel und Bergwerke, in denen Sicherheit an erster Stelle steht.
Hohe Energieeffizienz: Die SCB14-Serie erfüllt die chinesische Energieeffizienzklasse 2, während die fortschrittliche SCB18-Serie den höheren Standard der Klasse 1 erfüllt und deutlich geringere Verluste für maximale Energieeinsparungen über die gesamte Lebensdauer des Transformators bietet.
Umwelt- und benutzerfreundlich: Ölfrei, ungiftig und gibt keine schädlichen Gase ab. Der Betrieb ist bemerkenswert leise (10–15 dB unter den nationalen Standards) und eignet sich daher für geräuschempfindliche Umgebungen.
Geringer Wartungsaufwand und hohe Zuverlässigkeit: Die monolithische Gussspulenstruktur ist immun gegen Feuchtigkeit und Staub, äußerst widerstandsfähig gegen Kurzschlusskräfte und praktisch wartungsfrei. Die geplante Lebensdauer beträgt mehr als 30 Jahre.
Smart-Ready: Integriert problemlos Temperaturüberwachungsgeräte (PT100-Sensoren), Steuereinheiten und Kommunikationsschnittstellen (RS485, Modbus) für eine nahtlose Verbindung mit Gebäudemanagementsystemen (BMS) oder SCADA.
Vakuum-Druckimprägnierung (VPI) und Gießharztechnologie sorgen für eine vollständige, lunkerfreie Isolierung.
Integriertes geräuscharmes Design mit Vibrationsdämpfern und schallabsorbierenden Paneelen.
Modulare Komponenten ermöglichen einen einfacheren Service vor Ort und mögliche zukünftige Upgrades.
Um die richtige Wahl zu treffen, ist eine systematische Bewertung der spezifischen Bedingungen und Bedürfnisse Ihres Projekts erforderlich. Befolgen Sie diesen Entscheidungsrahmen:
Drinnen oder draußen? Dies ist der Hauptgrund für die Wahl zwischen Trockentyp und Ölbad.
Vorhandensein von Staub, Feuchtigkeit, Chemikalien oder explosionsfähiger Atmosphäre. Sowohl die versiegelte Ölausführung als auch die Epoxidguss-Trockenausführung von Jinhand sind äußerst belastbar.
Lokale Vorschriften können Trockentransformatoren für öffentliche Innenräume, Keller oder in der Nähe gefährlicher Materialien vorschreiben.
Bestimmen Sie anhand der angeschlossenen Last mit angemessener zukünftiger Wachstumsspanne (typischerweise 20–25 %).
Primäre (HV) und sekundäre (LV) Spannungen sowie Stufenschalteranforderungen für die Spannungsregelung (z. B. ±2x2,5 % oder ±5 %).
z. B. Dyn11, Yyn0. Muss mit der Phasenbeziehung und den Erdungsanforderungen Ihres Systems übereinstimmen.
Beeinflusst die Kurzschlussstrom- und Spannungsregelung. Standardwerte sind 4 % oder 6 %; Für spezielle Anwendungen können andere Werte erforderlich sein.
Bewerten Sie den Leerlaufverlust (Fixkosten) und den Lastverlust (variable Kosten). Ein höherer Wirkungsgrad (wie der SCB18 Klasse 1 von Jinhand) führt zu erheblichen langfristigen Einsparungen, insbesondere bei ständig belasteten Transformatoren.
ONAN (Oil Natural Air Natural) für Öltyp, AN/AF (Air Natural/Air Forced) für Trockentyp.
Entscheidend für städtische, Krankenhaus- oder Büroinstallationen. Jinhand-Trockentypen bieten geräuscharme Designs.
Muss in den zugewiesenen Raum passen und die Anforderungen an die Bodenbelastung berücksichtigen.
z. B. CE, Energieeffizienzlabel.
Schauen Sie über den ursprünglichen Kaufpreis hinaus. Berücksichtigen Sie Installationskosten, Energieverluste über mehr als 20 Jahre, Wartungskosten und Entsorgungskosten. Die hocheffizienten und wartungsarmen Designs von Jinhand bieten häufig die niedrigsten Gesamtbetriebskosten.
Sich für Jinhand zu entscheiden bedeutet mehr als nur den Kauf eines Transformators; Es geht eine Partnerschaft für zuverlässige Stromversorgung ein.
Über zehn Jahre konzentrierte Forschung und Entwicklung, Design und Herstellung von Leistungstransformatoren mit einem tiefen Verständnis der globalen Marktbedürfnisse.
Von der Beschaffung hochwertiger Materialien (hochwertiger Siliziumstahl, sauerstofffreie Kupferleiter, erstklassiges Epoxidharz) bis hin zur Endprüfung (Blitzimpuls-, Kurzschlussfestigkeits-, Temperaturanstiegstests) wird jeder Schritt nach ISO-zertifizierten Prozessen kontrolliert.
Unser Engineering-Team kann maßgeschneiderte Lösungen auf der Grundlage Ihrer spezifischen Schaltpläne bereitstellen, einschließlich nicht standardmäßiger Spannungen, spezieller Impedanzen, geänderter Abmessungen oder einzigartiger Zubehörkonfigurationen.
Erfahrung im Export in über 30 Länder. Wir kümmern uns um professionelle Exportverpackung, Dokumentation und Versand zu verschiedenen Handelsbedingungen (EXW, FOB, CIF usw.) und gewährleisten so eine sichere und pünktliche Lieferung.
Wir bieten detaillierte Installationsanleitungen, Bedienungsanleitungen und reaktionsschnellen technischen Support. Unser globales Servicenetzwerk zielt darauf ab, den langfristigen, störungsfreien Betrieb Ihres Jinhand-Leistungstransformators sicherzustellen.
Die Auswahl eines Leistungstransformators ist eine langfristige strategische Investition in die Stabilität und Wirtschaftlichkeit Ihres elektrischen Systems. Durch sorgfältige Bewertung Ihrer Anwendungsumgebung, der elektrischen Anforderungen und der Gesamtbetriebskosten können Sie feststellen, ob ein robuster, kostengünstiger Öltransformator wie der S22-M oder ein sicherer, effizienter und intelligenter Trockentransformator wie der SCB18 die richtige Lösung ist.
Jinhand bietet als führender Lieferant und Hersteller aus China beide Weltklasse-Technologien. Unsere S22-M-Serie bietet robuste, wartungsarme Leistung für den anspruchsvollen Außeneinsatz, während unsere SCB14/18-Serie den Standard für Sicherheit, Effizienz und Intelligenz in kritischen Innenanwendungen setzt. Mit solider Technik, transparenten technischen Daten und dem Engagement für den Kundenerfolg bietet Jinhand das zuverlässige und effiziente Herzstück für Ihr Stromverteilungsnetzwerk.
