Suchen Sie nach einer zuverlässigen, innovativen und kostengünstigen Quelle für Hochspannungsschaltanlagen? Willkommen beiJinhand Electric Co., Ltd., ein führender chinesischer Hersteller, Zulieferer und Hersteller mit über einem Jahrzehnt Erfahrung in der Entwicklung, Konstruktion und Herstellung fortschrittlicher elektrischer Verteilungs- und Steuerungsgeräte. Wir sind auf ein komplettes Portfolio an Hochspannungsschaltanlagen spezialisiert und versorgen Versorgungsunternehmen, Industrien und Infrastrukturprojekte weltweit mit sicheren, effizienten und langlebigen Lösungen.
Eine Hochspannungsschaltanlage ist eine integrierte Baugruppe aus Komponenten – einschließlich Leistungsschaltern, Trennschaltern, Erdungsschaltern, Schutzrelais und Steuerungssystemen –, die in einer Metallstruktur eingeschlossen sind. Seine Hauptfunktionen bestehen darin, Abschnitte eines Stromnetzes zu steuern, zu schützen und zu isolieren und so einen sicheren Betrieb, einen zuverlässigen Stromfluss und eine einfache Wartung zu gewährleisten. Die Wahl der richtigen Hochspannungsschaltanlage ist entscheidend für die Netzstabilität, die Sicherheit des Personals und die Betriebskontinuität.
Jinhand ist Ihr idealer Partner, denn wir sind nicht nur ein Lieferant; Wir sind ein vertikal integrierter Hersteller und eine Fabrik. Dies ermöglicht uns eine strenge Qualitätskontrolle vom Rohmaterial bis zum fertigen Produkt, äußerst wettbewerbsfähige Preise und flexible Anpassungsmöglichkeiten. Unser umfassendes Fachwissen über verschiedene Isolationstechnologien (Luft, Gas, Feststoff) und Spannungsebenen (bis zu 126 kV) stellt sicher, dass wir die richtige Hochspannungsschaltanlagenlösung für Ihre spezifische Herausforderung haben.
Das Verständnis der verschiedenen Typen ist der Schlüssel zur Auswahl. Das umfangreiche Sortiment von Jinhand deckt alle wichtigen Kategorien ab:

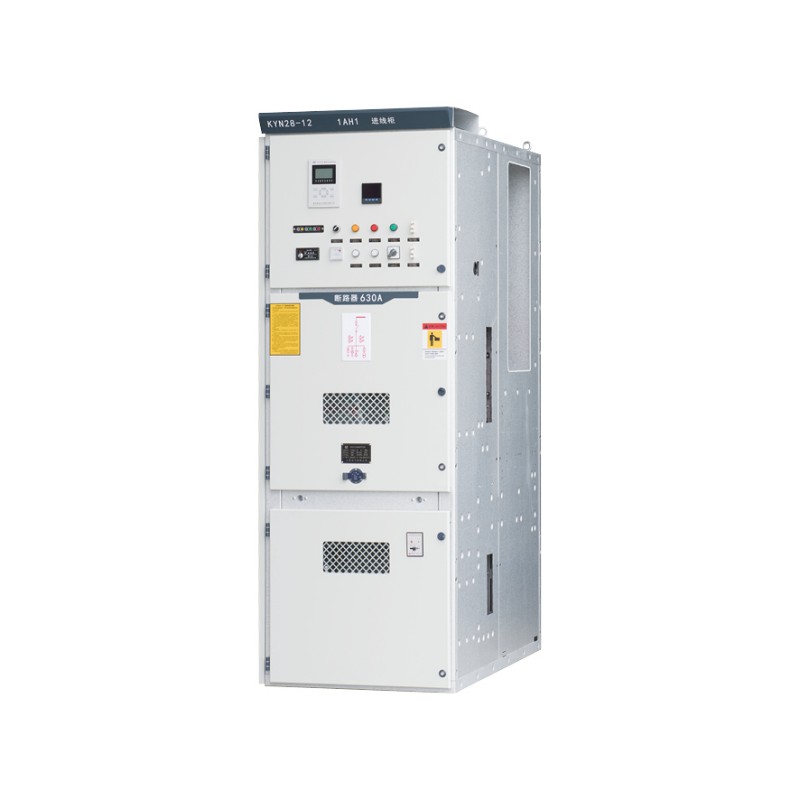

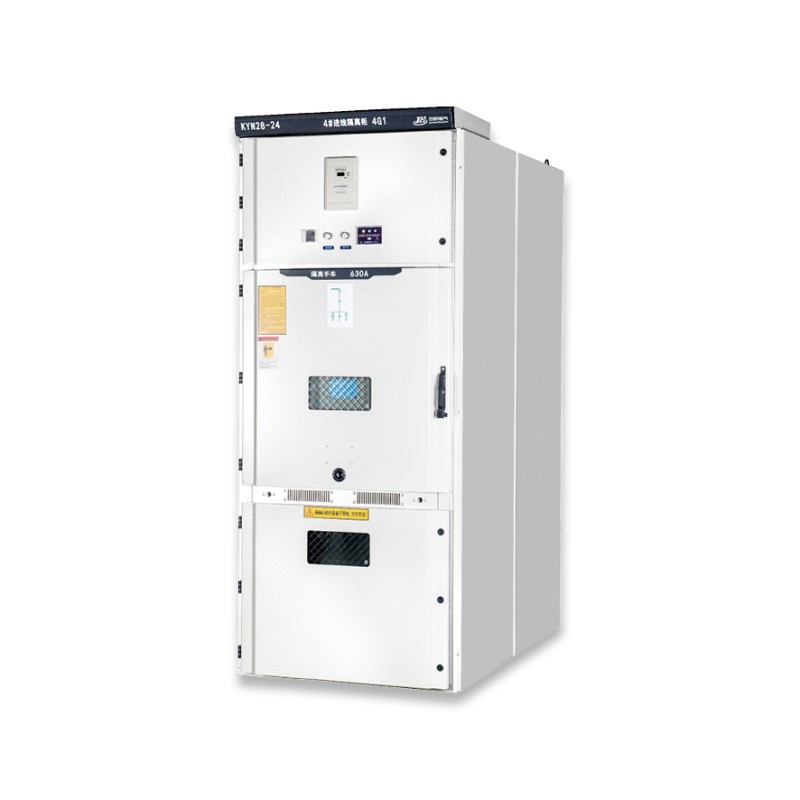

KYN61-40,5, KYN28-24, KYN28-12.
Ausfahrbarer Leistungsschalterwagen für einfache Wartung, zur Sicherheit vollständig unterteilt, robustes Metallgehäuse.
Hilfsanlagen für Kraftwerke, Hauptumspannwerke in Industrieanlagen (Stahl, Zement, Bergbau), Einlässe großer Gewerbegebäude.

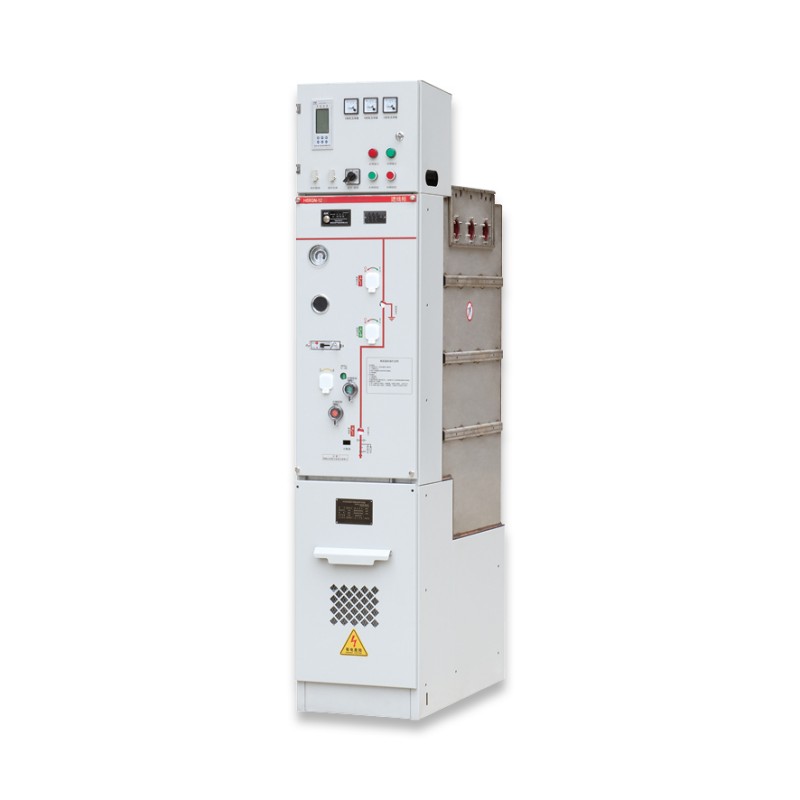

XGN-12.
Epoxidharzgegossene Isolierung, vollständig versiegelt, unempfindlich gegenüber Umwelteinflüssen, kompakte Stellfläche.
Städtische Kabelverteilungsnetze, erneuerbare Energieparks (Solar/Wind), Krankenhäuser, Rechenzentren, raue Umgebungen (Küste, verschmutzt).

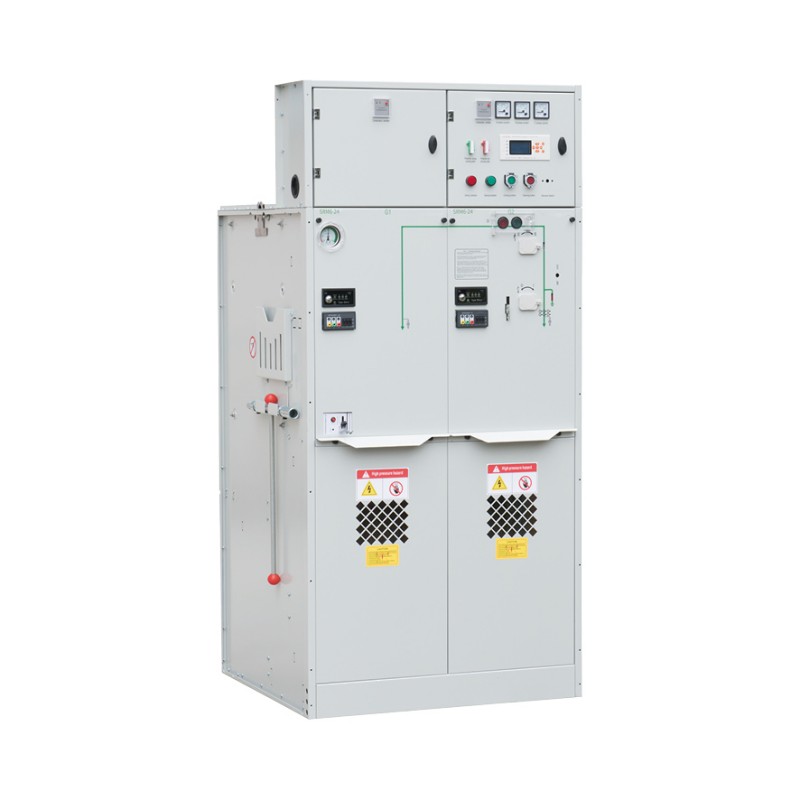

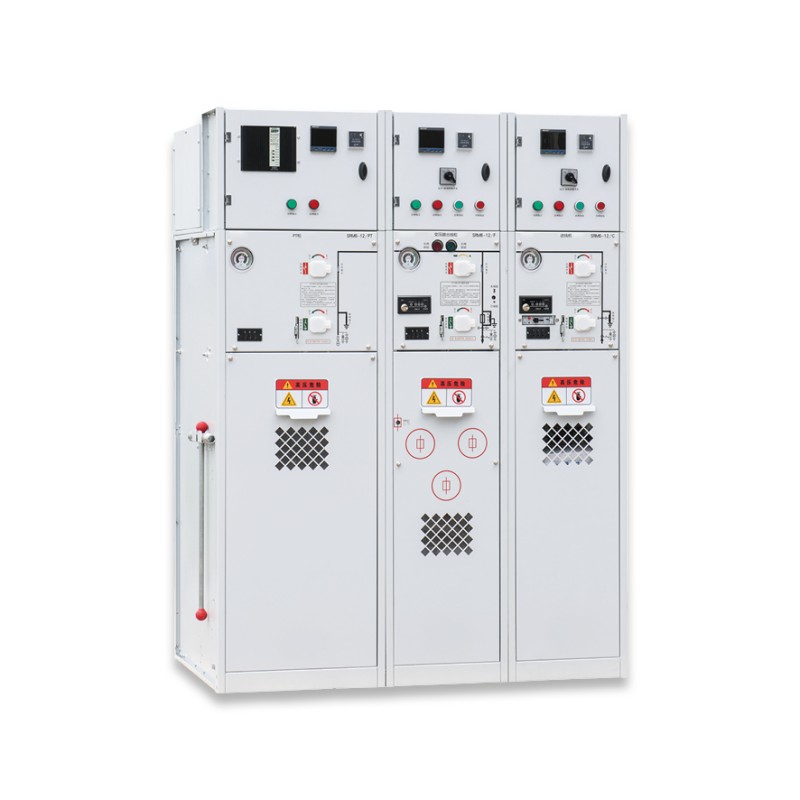

SRM6-12/24, HBXGN-12/24.
Unter Spannung stehende Teile sind in versiegelten, unter Druck stehenden Tanks eingeschlossen, die mit SF6 oder umweltfreundlichem Gas gefüllt sind. Äußerst kompakt, wartungsfrei, ideal für platzbeschränkte oder sensible Standorte.
Unterirdische Umspannwerke, Innenschaltanlagen, Hochhäuser, Eisenbahnen, Flughäfen, Gebiete, die anfällig für Überschwemmungen oder starke Verschmutzung sind.

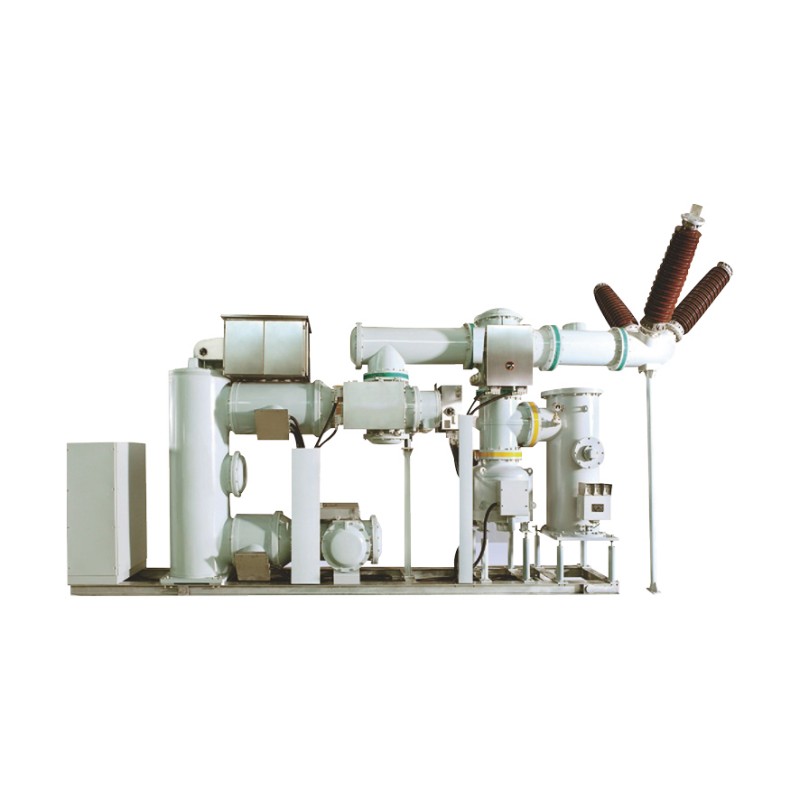

ZFW41-126.
Modularer Schalter mit drei Positionen, extrem kompaktes Layout (spart bis zu 70 % Platz im Vergleich zu AIS), kompatibel mit intelligenter Überwachung.
110-kV-Umspannwerke in städtischen Gebieten, Haupteinspeiseanlagen von Industrieanlagen, Wasserkraft- oder Wärmekraftwerke.
Die Auswahl einer Hochspannungsschaltanlage erfordert technische, ökologische und wirtschaftliche Überlegungen. Befolgen Sie diesen Leitfaden und nutzen Sie die kostenlose Beratung von Jinhand:
Wie hoch ist Ihre Systemspannung?
12 kV, 24 kV, 40,5 kV
Was ist der Normal- und Spitzenlaststrom?
1250A, 2000A, 3150A
Wie hoch ist der maximale Kurzschlussstrom, den Ihr System erzeugen kann?
Dies bestimmt die erforderliche Kurzzeitfestigkeit (Icw) und das Ausschaltvermögen (Icu). Jinhand bietet Bereiche bis 40 kA/4s und Unterbrechungen bis 40 kA.
Wir bieten Lösungen für beides.
GIS (SRM6) ist die beste Wahl für enge Räume.
Ist der Standort verschmutzt, salzig, feucht oder staubig?
Feststoffisolierte (XGN) oder gasisolierte (SRM6, HBXGN) Geräte bieten eine hervorragende Immunität.
Standardausführungen gelten für ≤1500 m. Für größere Höhen bietet Jinhand speziell angepasste Designs an.
Dies ist eine nicht verhandelbare Sicherheitsfunktion, um Fehlbedienungen vorzubeugen. Alle Jinhand-Schaltanlagen verfügen über eine robuste mechanische oder mechanisch-elektrische Verriegelung.
Welches Maß an Schutz (Überstrom, Erdschluss) und Steuerung (lokal/fern) ist erforderlich?
Wir integrieren Standardrelais oder fortschrittliche mikroprozessorbasierte Einheiten.
Während AIS (KYN) möglicherweise niedrigere Anschaffungskosten verursacht, bietet GIS (SRM6) über seine mehr als 30-jährige Lebensdauer erhebliche Einsparungen bei Platz (Immobilien), Installation und Wartung.
Durch die Investition in Schaltanlagen mit Online-Überwachung (Temperatur, Teilentladung) können kostspielige Ausfälle verhindert werden.
Unser Qualitätsanspruch spiegelt sich in harten Daten wider. Nachfolgend finden Sie Auszüge aus unseren Produktzertifizierungen und Testberichten:
Vergleichstabelle der technischen Parameter:
| Funktion/Modell | KYN28-12(AIS) | XGN-12 (fest) | SRM6-12(GIS) | Einheit |
| Nennspannung | 12 | 12 | 12 | kV |
| Nennstrom (max.) | 3150 | 1250 | 630/1250 | A |
| Kurzzeitstromfestigkeit (4 s) | 40 | 25./31.5 | 20/25 | kA |
| Kurzschluss-Ausschaltstrom | 40 | 25./31.5 | 20/25 | kA |
| Leistungsfrequenz. Spannungsfestigkeit | 42/48 | 42/48 | 42/48 | kV |
| Blitzstoßspannung | 75/85 | 75/85 | 75/85 | kV |
| Isoliermedium | Luft | Epoxidharz | SF6/trockene Luft | - |
| Schutzgrad (Gehäuse) | IP4X | IP3X | P67 (Panzer) | - |
| Designleben lang | >20 Jahre | >30 Jahre | >30 Jahre | Jahre |
| Wartungszyklus | 5-8 Jahre | Minimal | Fürs Leben versiegelt |
|
| Fußabdruck (relativ) | 100 % | ~80 % | ~30-50% | % |
Hinweis: Variiert je nach Modultyp.
Vakuum-Leistungsschalter mit 10.000 mechanischen Schaltspielen.
Alle Designs bestehen strenge Netzfrequenz- und Blitzimpulstests gemäß IEC/GB-Standards.
GIS-Produkte haben eine jährliche Leckagerate von <0,5 % und werden auf seismische Widerstandsfähigkeit bis zu einer horizontalen Beschleunigung von 0,4 g getestet.
Unsere Produkte werden weltweit getestet. Hier finden Sie unaufgefordertes Feedback unserer Partner:
„Nach Jahren der Zusammenarbeit gab es bei den Hochspannungsschaltanlagen von Jinhand nie größere Qualitätsprobleme. Die Reaktion nach dem Verkauf ist prompt und sorgt für schnellen technischen Support und Ersatzteile. Sie sind für uns ein vertrauenswürdiger Langzeitlieferant.“
„Die Zusammenarbeit mit Jinhand Electrical hat unsere Erwartungen übertroffen. Sie halten sich konsequent an den Vertrag und sorgen so für einen reibungslosen Projektfortschritt, was uns große Sicherheit gibt.“
Wir bieten eine umfassende Partnerschaft, nicht nur ein Produkt:
Wir analysieren Ihren Bedarf und stellen schematische Darstellungen, Lagepläne und Stücklisten zur Verfügung.
Erleben Sie vor dem Versand umfassende Tests in unserem Werk. Wir stellen vollständige Testberichte zur Verfügung.
Änderungen bei Abmessungen, Sammelschienennennwerten, Sonderbeschichtungen oder Integration spezifischer Markenkomponenten.
Schulung Ihres Betriebs- und Wartungspersonals vor Ort oder im Werk.
Wir verwalten See-/Luftfracht und bieten standardmäßig eine 18-monatige Garantie mit lebenslangem technischen Support.
A: Absolut. Unsere Schaltanlagen können mit intelligenten Mikroprozessor-Schutzrelais, Kommunikations-Gateways und Unterstützungsprotokollen wie IEC 61850, Modbus, DNP3.0 für eine nahtlose Integration ausgestattet werden.
A: Unsere Produkte werden in Übereinstimmung mit den GB-, IEC- und ANSI/IEEE-Standards hergestellt. Wir sind CE-zertifiziert und können vollständige Typprüfberichte von anerkannten Labors wie dem National High-Voltage Apparatus Testing Center bereitstellen.
A: Als große Fabrik in China verfügen wir über erhebliche Produktionskapazitäten. Die Vorlaufzeiten für Standardkonfigurationen liegen zwischen 3 und 6 Wochen, während vollständig kundenspezifische Lösungen 8 bis 12 Wochen dauern können.
A: Qualität ist in unserem Prozess verankert. Wir verwenden CNC-Maschinen für die Präzisionsfertigung, automatische Pulverbeschichtungslinien und 100 % Routineprüfung jeder Einheit. Schlüsselkomponenten wie Vakuumschaltröhren werden von renommierten globalen oder inländischen Lieferanten bezogen.
A: Ja. Wir unterhalten einen strategischen Bestand an kritischen Ersatzteilen und bieten lebenslangen Support. Unser technisches Team steht Ihnen für Fern- oder Vor-Ort-Unterstützung zur Verfügung.
Wenn Sie sich für Jinhand entscheiden, entscheiden Sie sich für einen Partner, der sich für den Erfolg Ihres Projekts einsetzt. Wir kombinieren technische Spitzenleistungen, bewährte Hochspannungsschaltanlagentechnologie und unübertroffenen Kundenservice, um Lösungen zu liefern, die den Fortschritt sicher und effizient vorantreiben. Kontaktieren Sie Jinhand Electric Co., Ltd. noch heute für ein Angebot oder eine technische Diskussion!
