Spannungswandler, auch Potenzialtransformatoren genannt, sind wesentliche Komponenten in elektrischen Systemen, um die Hochspannung auf ein sicheres, messbares Niveau zu senken, das für Mess-, Schutz- und Überwachungsgeräte geeignet ist. Als führender Hersteller, Lieferant und Hersteller mit Sitz in ChinaJInHandist auf die Entwicklung und Herstellung von Hochleistungsspannungstransformatoren spezialisiert, die internationalen Standards wie GB/T 20840 und IEC 61869 entsprechen. Unsere Produkte werden häufig in der Stromverteilung, Umspannwerken, Systemen für erneuerbare Energien, Industrieanlagen und Smart-Grid-Anwendungen eingesetzt. Mit über einem Jahrzehnt Branchenexpertise stellt Jinhand sicher, dass Spannungstransformatoren Genauigkeit, Haltbarkeit und Sicherheit liefern – was uns zum bevorzugten Partner für globale Kunden macht, die zuverlässige elektrische Lösungen suchen.
Ein Spannungswandler ist ein Instrumententransformator, der eine hohe Primärspannung (z. B. 6 kV, 10 kV, 35 kV) auf eine standardisierte Sekundärspannung (typischerweise 100 V oder 110 V) reduziert, um genaue Messungen und Schutz zu ermöglichen. Es arbeitet nach dem Prinzip der elektromagnetischen Induktion und sorgt für eine elektrische Isolierung zwischen dem Hochspannungskreis und Niederspannungsinstrumenten. Die Spannungswandler von Jinhand sind mit präzisionsgewickelten Spulen, hochwertigen Isoliermaterialien und robusten Gehäusen ausgestattet, um eine stabile Leistung unter wechselnden Umgebungs- und elektrischen Bedingungen zu gewährleisten.
Jinhand zeichnet sich als professioneller chinesischer Hersteller, Lieferant und Hersteller von Spannungswandlern durch sein Engagement für Qualität, Innovation und Kundenzufriedenheit aus. Unsere Produkte sind nach ISO-, CE-, GB/T- und IEC-Standards zertifiziert und gewährleisten so die weltweite Konformität. Wir nutzen automatisierte Produktionslinien, Vakuumimprägnierung und strenge Testprotokolle, um Transformatoren mit ausgezeichneter Genauigkeit (bis zu 0,2 Klasse), geringen Verlusten und langer Lebensdauer zu liefern. Ob für die Installation im Innen- oder Außenbereich, Jinhand-Spannungstransformatoren bieten zuverlässige Leistung bei Temperaturen von -5℃ bis +40℃ und unterstützen sowohl 50-Hz- als auch 60-Hz-Systeme.
Bei der Auswahl des geeigneten Spannungswandlers müssen mehrere Schlüsselfaktoren berücksichtigt werden:
Passen Sie die Primärspannung (z. B. 6 kV, 10 kV, 35 kV) an die Spannung Ihres Systems an. Jinhand bietet eine große Auswahl an Übersetzungsverhältnissen, darunter Standard- und kundenspezifische Optionen.
Wählen Sie je nach Anwendung: Klasse 0,2, 0,5: Für präzise Messung und Abrechnung. Klasse 3P, 6P: Für Schutz- und Relaisschaltungen.
Stellen Sie sicher, dass die Isolierung des Transformators (z. B. 12/42/75 kV, 40,5/95/200 kV) den Spannungsfestigkeitsanforderungen Ihres Systems entspricht.
Wählen Sie einen Transformator mit ausreichender VA-Leistung, um angeschlossene Instrumente ohne Sättigung zu betreiben.
Berücksichtigen Sie den Installationsort (innen/außen), die Umgebungstemperatur, die Luftfeuchtigkeit und den Verschmutzungsgrad.
Stellen Sie sicher, dass der Transformator den relevanten internationalen Standards (IEC, ANSI, GB) für Ihre Region entspricht.
Unsere Spannungswandler sind auf hohe Genauigkeit, Stabilität und Sicherheit ausgelegt. Nachfolgend finden Sie eine Zusammenfassung der technischen Spezifikationen beliebter Modelle:
| Modell | Nennspannungsverhältnis | Genauigkeitsklasse | Nennleistung (VA) | Grenzleistung (VA) | Isolationsniveau (kV) | Frequenz |

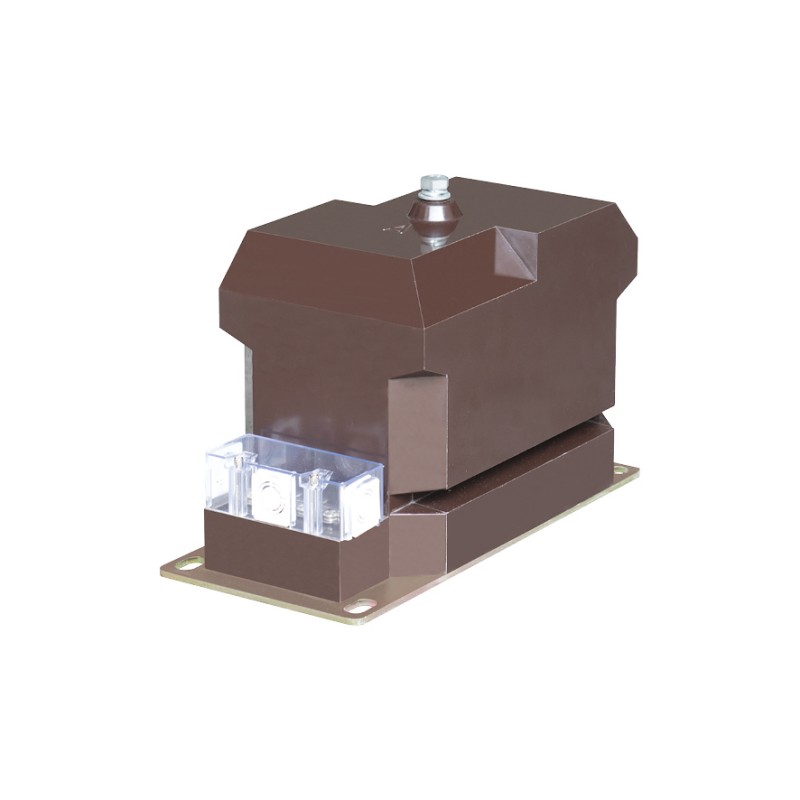

| JDZX10-10A | 10/ √3/0,1/ √3/0,1/3 | 0,2/6P | 15/50 | 150 | 42.12.75 | 50/60Hz |

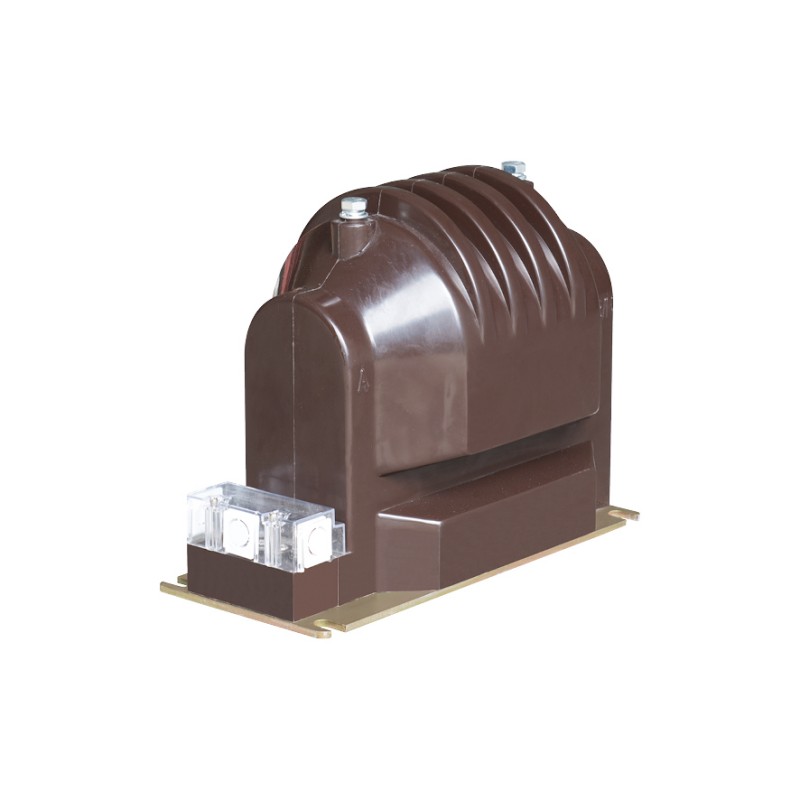

| JDZ9-10 | 10/0,1 | 0.2 | 20 | 300 | 42.12.75 | 50/60Hz |

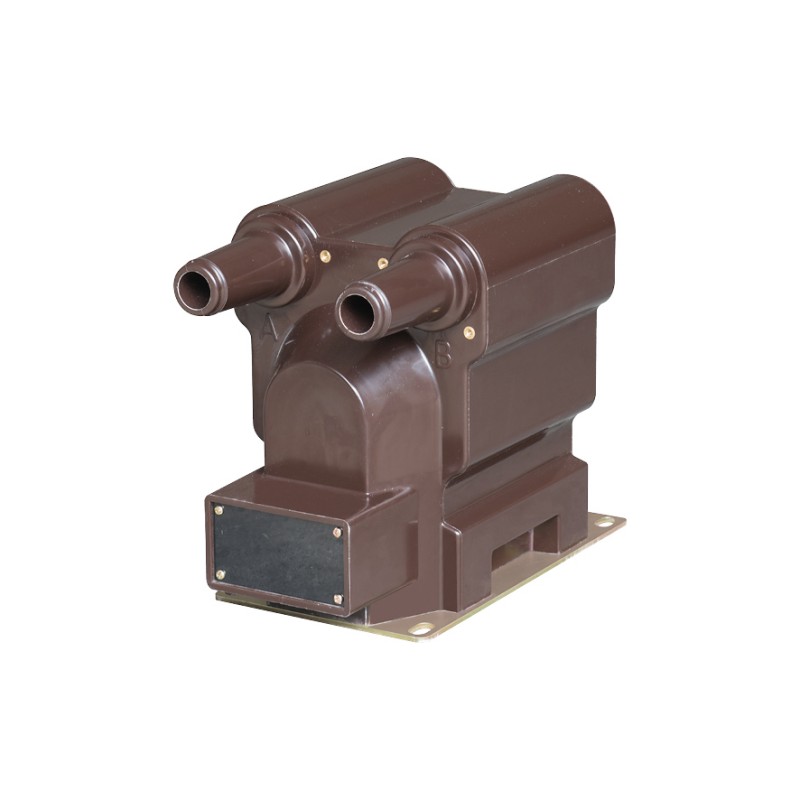

| JDZ18-10R | 10/0,1/0,22 | 0,2/3 | 20/300 | 300 | 42.12.75 | 50/60Hz |

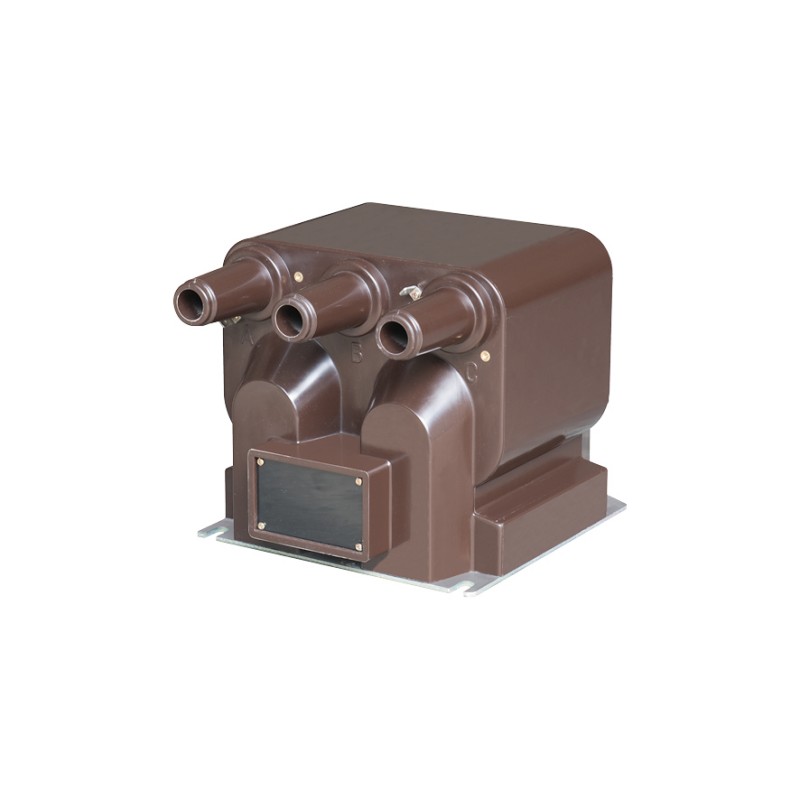

| JSZV18-10R | 10/0,1/0,22 | 0,2/3 | 20/500 | 300 | 42.12.75 | 50/60Hz |

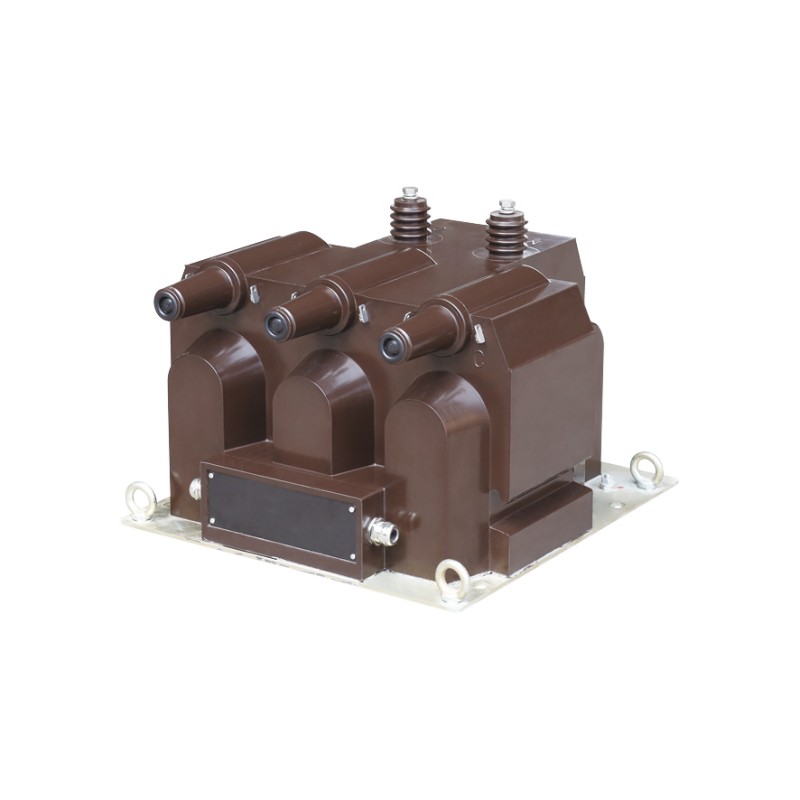

| JSZY12-10NFR | 10/ √3/0,1/ √3/0,221 | 0,5/3/3P | 30/300/50 | 300 | 42.12.75 | 50/60Hz |

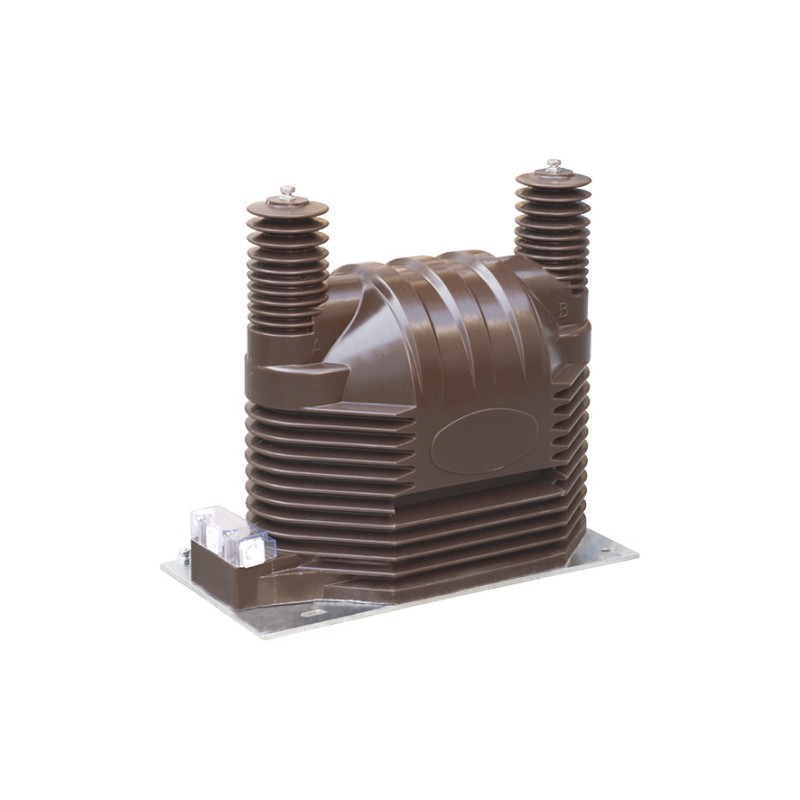

| JDZ9-35 | 35/0,1 | 0.2 | 30 | 500 | 40,5/95/200 | 50/60Hz |
Diese Parameter stellen sicher, dass Jinhand-Spannungswandler unterschiedliche Anwendungsanforderungen erfüllen – von der Messung und Überwachung bis hin zu Schutz und Steuerung.
Jinhand-Spannungswandler sind vielseitig und weit verbreitet in:
Zur Spannungsmessung und zum Schutz in Umspannwerken und Schaltanlagen.
In Solar-PV-Anlagen, Windparks und Energiespeichersystemen.
Für Motorsteuerzentren, Kondensatorbänke und Fabrikautomation.
Unterstützung der Advanced Metering Infrastructure (AMI) und Netzüberwachung.
Gewährleistung einer sicheren und zuverlässigen Traktionsleistungsmessung.
Zur Überwachung der Hauptschalttafel und zum Energiemanagement.
Als zertifizierter chinesischer Hersteller und Hersteller implementiert Jinhand ein strenges Qualitätsmanagementsystem:
(1)CNC-Wicklung für präzise Spulenkonstruktion. (2) Vakuumdruckimprägnierung (VPI) für verbesserte Isolierung. (3) Automatisiertes Gießen und Aushärten für Konsistenz.
Jeder Spannungswandler durchläuft: (1) Verhältnis- und Polaritätsüberprüfung. (2)Teilentladungstest (<10 pC). (3) Netzfrequenz-Spannungsfestigkeitsprüfung. (4)Temperaturanstieg und Genauigkeitskalibrierung.
Wir verwenden hochpermeablen Siliziumstahl, Hochtemperatur-Epoxidharz und korrosionsbeständige Anschlüsse, um Haltbarkeit und Leistung zu gewährleisten.
Unsere Produkte verfügen über CE-, ISO- und nationale Typprüfzertifikate, die die Einhaltung von GB/T 20840 und IEC 61869 bestätigen.
Eine ordnungsgemäße Installation gewährleistet optimale Leistung und Langlebigkeit:
Befestigen Sie den Transformator je nach Konstruktion vertikal oder horizontal und sorgen Sie für eine ausreichende Belüftung.
Verwenden Sie geeignete Kabelgrößen und Drehmomenteinstellungen für die Klemmen.
Sorgen Sie für eine zuverlässige Erdung des Transformatorgehäuses und des Sekundärkreises.
Führen Sie vor der Inbetriebnahme Isolationswiderstands- und Verhältnisprüfungen durch.
Jinhand-Spannungswandler sind aufgrund der versiegelten Konstruktion nahezu wartungsfrei. In verschmutzten Umgebungen wird eine regelmäßige Sichtprüfung und Reinigung empfohlen.
Wir bieten End-to-End-Services, um ein nahtloses Erlebnis zu gewährleisten:
Technische Auswahlunterstützung, Anwendungsanalyse und Lösungsdesign.
Maßgeschneiderte Spannungsverhältnisse, Genauigkeitsklassen, Isolationsniveaus und mechanische Designs.
Exportstandardisierte Verpackung, See-/Luftfrachtkoordination und Echtzeitverfolgung.
Jinhand steht an der Spitze der Innovation und integriert intelligente Funktionen in Spannungswandler der nächsten Generation:
Unterstützung der IEC 61850-Kommunikation für intelligente Umspannwerke.
Reduzierte Größe und Gewicht für platzbeschränkte Installationen.
Höhere Isolationswerte und fehlertolerante Designs.
Geringere Verluste und verbessertes Wärmemanagement.
Als führender Hersteller, Zulieferer und Hersteller in China vereint Jinhand Fachwissen, Qualität und Service, um außergewöhnliche Spannungswandler zu liefern. Kunden in über 30 Ländern vertrauen auf unsere Produkte aufgrund ihrer Zuverlässigkeit, Genauigkeit und Haltbarkeit. Ganz gleich, ob Sie Standardmodelle oder kundenspezifische Lösungen benötigen, Jinhand ist Ihr zuverlässiger Partner für alle Herausforderungen der elektrischen Messtechnik.
Jinhand ist ein professioneller chinesischer Hersteller und Hersteller, der sich auf Instrumententransformatoren, einschließlich Spannungswandler, Stromwandler und kombinierte Einheiten, spezialisiert hat. Mit über 10 Jahren Branchenerfahrung setzen wir uns für Innovation, Qualität und Kundenzufriedenheit ein. Unsere Produkte werden weltweit in großem Umfang in der Energieerzeugung, -übertragung, -verteilung und in industriellen Anwendungen eingesetzt. Wählen Sie Jinhand für vertrauenswürdige Elektrolösungen, die globalen Standards entsprechen.
