Sie sind auf der Suche nach zuverlässigen, hochpräzisen Stromwandlern für Ihre Energieverteilungs- und Schutzsysteme? Dann sind Sie bei Jinhand genau richtig, einem führenden chinesischen Hersteller, Zulieferer und Werk, das sich auf fortschrittliche elektrische Messlösungen spezialisiert hat. Mit über einem Jahrzehnt Branchenerfahrung entwickelt und produziert Jinhand ein umfassendes Sortiment an Stromwandlern, die den strengen internationalen und nationalen Standards entsprechen, darunter GB/T 20840 und IEC 61869. Unsere Produkte sind auf Langlebigkeit, Genauigkeit und Kosteneffizienz ausgelegt und beliefern Kunden in mehr als 30 Ländern in Sektoren wie Energieerzeugung, industrielle Automatisierung, Infrastruktur und erneuerbare Energien. Unabhängig davon, ob Sie Standardmodelle oder vollständig kundenspezifische Lösungen benötigen, bietet Jinhand umfassenden Support von der technischen Beratung und Designbestätigung bis hin zur Installationsanleitung und dem Kundendienst. Entdecken Sie, warum globale Ingenieure und Projektmanager vertrauenJinhandfür ihre kritischen Anforderungen an Stromwandler.
Ein Stromwandler ist ein wichtiges Instrument zur sicheren Messung von Wechselstrom in elektrischen Energiesystemen. Es wandelt hohe Primärströme auf standardisierte, beherrschbare Sekundärströme (typischerweise 5 A oder 1 A) für Mess-, Schutz- und Steuergeräte um. Durch die elektrische Trennung zwischen dem Hochspannungs-Primärkreis und den Niederspannungs-Sekundärgeräten gewährleistet es die Sicherheit von Personal und Ausrüstung. Die Stromwandler von Jinhand nutzen präzisionsgefertigte Magnetkerne und Wicklungen, um eine genaue Signaltransformation mit minimalen Phasen- und Verhältnisfehlern zu liefern und so eine zuverlässige Energieüberwachung, Fehlererkennung und Systemschutz zu ermöglichen.
Die Auswahl des geeigneten Stromwandlers ist entscheidend für die Genauigkeit, Sicherheit und Konformität des Systems. Hier sind die wichtigsten Faktoren, die es zu berücksichtigen gilt, wobei die Produktangebote von Jinhand als Leitfaden dienen:
Für Systeme bis zu 1 kV sollten Sie kompakte, kostengünstige Modelle wie den dreiphasigen integrierten Stromwandler LSY-10 in Betracht ziehen, der sich ideal für Verteilerschränke im Innenbereich eignet.
Für Umspannwerke und Industrieanlagen bieten der LZZBJ9-10C1 (12/42/75 kV-Isolierung) und der vollständig geschlossene Säulentyp LZZBJ9-35 (40,5/95/200 kV-Isolierung) robuste, vollständig isolierte Designs, die für raue Umgebungen geeignet sind.
Stellen Sie sicher, dass die Nennisolationsspannung des Stromwandlers die maximale Betriebsspannung Ihres Systems übersteigt. Der LMZC-10 hat beispielsweise eine Nennspannung von 0,72/3 kV und eignet sich perfekt für Niederspannungsmess- und Schutztafeln.
Wählen Sie für die Abrechnung oder hochpräzise Überwachung Genauigkeitsklassen wie 0,2, 0,2S oder 0,5. Der LMZC-10 von Jinhand bietet eine Einzelwicklungsgenauigkeit von 0,5, während der LZZBJ9-10C1 Optionen wie 0,2(S) für überlegene Präzision bietet.
Für den Relais- und Leistungsschalterbetrieb werden Schutzklassen wie 5P, 10P, 10P5, 10P10, 10P20 oder 10P30 verwendet. Der LSY-10 unterstützt 10P5, 10P10 und 10P20 und gewährleistet so eine zuverlässige Fehlererkennung ohne Fehlauslösungen.
Um Platz und Kosten zu sparen, entscheiden Sie sich für Stromwandler mit zwei Wicklungen wie den LMZC-10 (0,5/10P10) oder den LZZBJ9-35, der 0,2S/0,5 für die Messung mit 10P20/10P30 für den Schutz in einem Gerät integriert.
Jinhand bietet ein breites Spektrum von 5 A bis 3150 A (z. B. LZZBJ9-10C1) für verschiedene Lastkapazitäten. Der LXK Open Core Zero Sequence Current Transformer unterstützt Verhältnisse von 20/1 bis 600/5.
Standardausgänge sind 5A oder 1A. Wählen Sie basierend auf den Eingangsanforderungen Ihres Instruments aus.
Stellen Sie die Kompatibilität mit Ihrer Netzfrequenz sicher – 50 Hz oder 60 Hz. Alle Jinhand-Stromwandler unterstützen beides.
Standardmodelle wie LXK sind für den Innenbereich vorgesehen (IP54 für Außenschränke), während der LZZBJ9-35 für Umspannwerke im Freien mit vollständiger Wetterbeständigkeit konzipiert ist.
Die meisten Jinhand-Stromwandler arbeiten zuverlässig bei -5℃ bis +40℃, wobei einige wie der kombinierte Transformator JZZV110 -40℃ bis +40℃ bewältigen.
Bei kompakten Panels spart die integrierte Drehstromeinheit LSY-10 deutlich Platz. Für Kabel- oder Sammelschienenanwendungen ohne Stromkreisunterbrechung ermöglicht der LXK mit offenem Kern eine einfache Clip-Montage.
Für den Erdschlussschutz ist die LXK Open Core-Serie speziell für die Erkennung von Leck-/unsymmetrischen Strömen konzipiert.
Der LZZBJ9-35 bietet zwei Übersetzungsverhältnisse (z. B. 50-100/5) und bietet so Flexibilität für System-Upgrades oder Lastschwankungen.
Optionale IoT-Module ermöglichen eine Fernstromüberwachung und vorausschauende Wartung.
Um die Auswahl zu erleichtern, finden Sie hier detaillierte technische Tabellen für einige der Flaggschiff-Stromwandlermodelle von Jinhand:
| Nennstromverhältnis | Genauigkeitsklasse | Nennleistung (VA) |
| 20/1 | 10P5 | 0.5 |
| 50-100/1 | 10P5 | 1 |
| 150/1 | 10P10 | 1.5 |
| 200/1-300/1 | 10P10 | 2.5 |
| 400/1-600/1 | 10P10 | 5 |
| 100/5 | 10P5 | 1.5 |
| 150-200/5 | 10P10 | 2.5 |
| 300/5-400/5 | 10P10 | 3.75 |
| 500/5-600/5 | 10P10 | 5 |
Hinweis: Kundenspezifische Verhältnisse und Parameter sind nach Rücksprache mit Jinhand erhältlich.
Jinhand setzt hochmoderne automatisierte Produktionslinien mit Roboterschweiß-, CNC-Wickel- und Vakuumimprägnierverfahren ein. Jeder Stromwandler wird strengen Tests unterzogen, einschließlich Spannungsfestigkeit bei Netzfrequenz, Genauigkeitskalibrierung, Teilentladung und Temperaturanstiegstests, wodurch eine werkseitige Erfolgsquote von über 99,8 % erreicht wird. Unser spezielles Forschungs- und Entwicklungszentrum optimiert kontinuierlich Materialien und Designs, beispielsweise durch die Verwendung hochpermeabler, verlustarmer Siliziumstahlkerne, um die Effizienz und Langlebigkeit zu verbessern.
Mit einem Auslegungsleistungsfaktor von cosφ = 0,8 (Nacheilung) reduzieren Jinhand-Stromwandler Blindleistungsverluste und verbessern so die Gesamtenergieeffizienz des Systems.
Unsere Transformatoren bestehen aus hochwertigen Isoliermaterialien und einer vollständig versiegelten Epoxidharzkapselung und sind auf Langlebigkeit ausgelegt, wodurch die Austauschhäufigkeit und die langfristigen Wartungskosten minimiert werden. Der LZZBJ9-10C1 beispielsweise ist für eine Lebensdauer von über 30 Jahren ausgelegt.
Produkte wie die Modelle LSY-10 (dreiphasig integriert) und Doppelwicklungen vereinen mehrere Funktionen in einem Gerät und reduzieren so die Anzahl der Komponenten, die Installationszeit und die Komplexität der Verkabelung.
Das umfangreiche Portfolio von Jinhand deckt vielfältige Anwendungen ab. Hier sind drei hervorgehobene Produktkategorien:

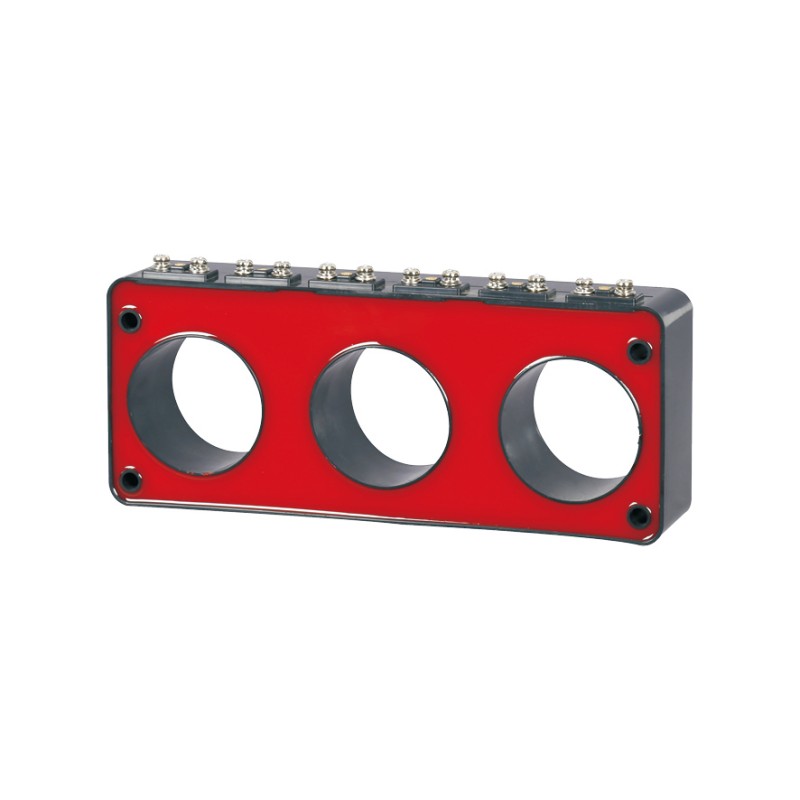

Dieses Gerät ist ideal für platzbeschränkte Niederspannungsverteilerschränke und vereint alle drei Phasen in einem einzigen, kompakten Gerät. Es vereinfacht die Installation, reduziert die Anzahl der Verdrahtungspunkte und bietet Schutzklassen bis zu 10P20.

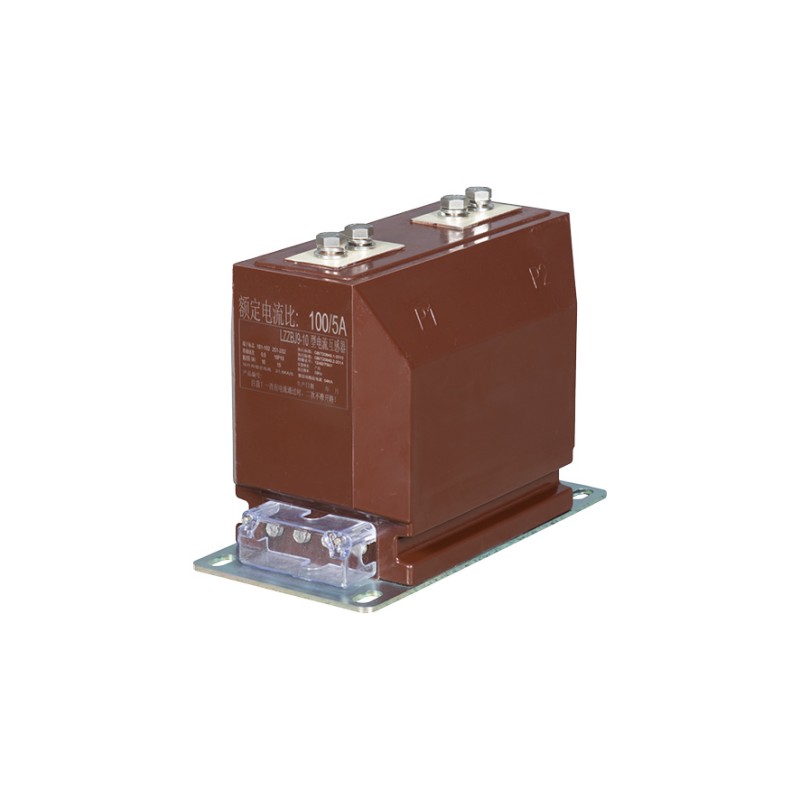

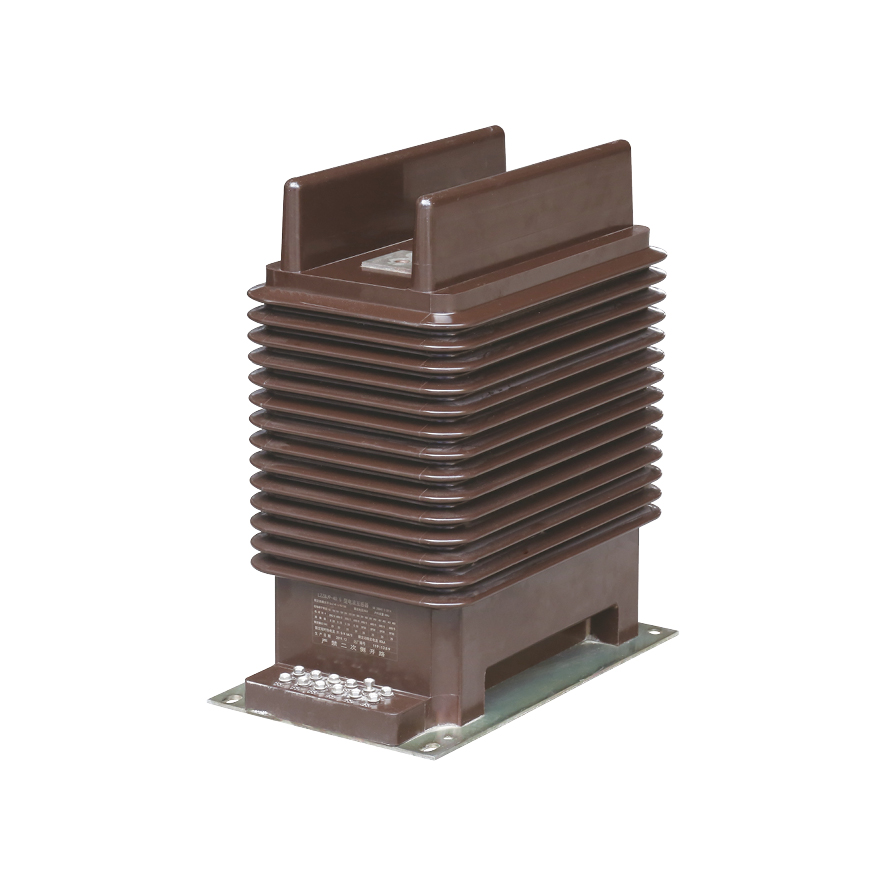

Diese Serie, einschließlich LZZBJ9-10C1 (10 kV) und LZZBJ9-35 (35 kV), verfügt über eine vollständig geschlossene Gießharzisolierung für hervorragende Haltbarkeit. Mit hohen Isolationswerten (bis zu 40,5/95/200 kV), mehreren Genauigkeits-/Schutzwicklungskombinationen und einer hohen Kurzschlussfestigkeit ist es die erste Wahl für Mittelspannungsanwendungen im Versorgungs- und Industriebereich.

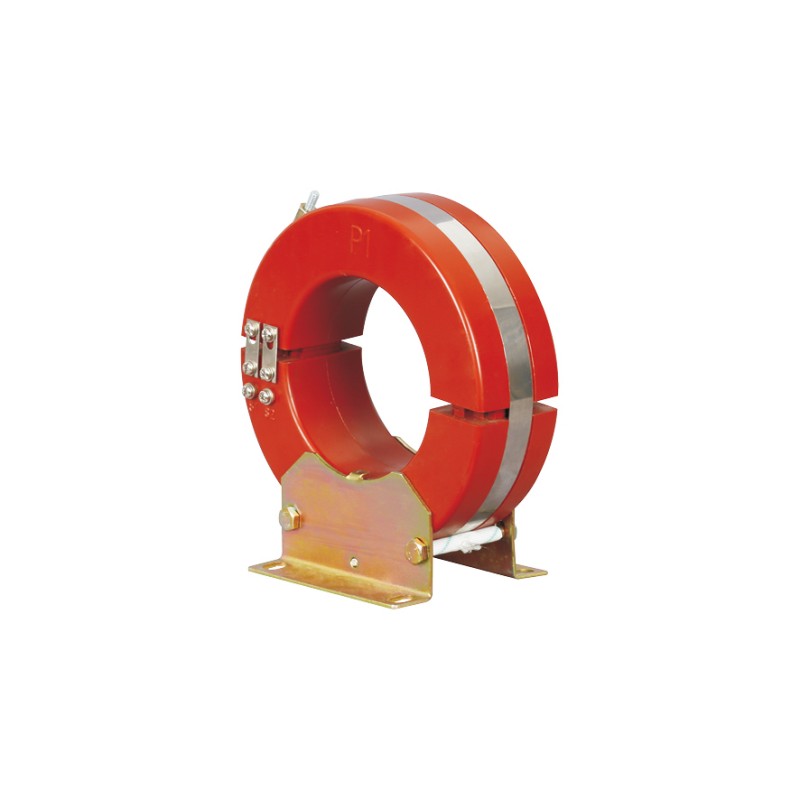

Dieser für den Erdschlussschutz konzipierte Stromwandler kann einfach um vorhandene Leiter geklemmt werden, ohne den Primärstromkreis zu trennen. Es ist mit Innendurchmessern von Φ80 mm bis Φ240 mm erhältlich, unterstützt die Installation unter Spannung und ist für die Erkennung von Leckströmen in Bergbau-, Petrochemie- und Gebäudeelektriksystemen unerlässlich.
Als Full-Service-Hersteller, Lieferant und Fabrik in China bietet Jinhand umfassende Unterstützung:
Unser technisches Team bietet kostenlose Auswahlberatung, Überprüfung des Systemdesigns und Zeichnungsbestätigung.
Wir unterstützen die Anpassung elektrischer Parameter, mechanischer Abmessungen, Montagearten und spezieller Funktionen wie intelligenter Schnittstellen.
Mit Erfahrung im Versand in über 30 Länder verwalten wir flexible Logistik (See, Luft, Express) und kümmern uns um DDP/DAP-Bedingungen.
Wir bieten eine 24-Stunden-Antwort auf Anfragen, Installationshandbücher/-videos, Schulungen vor Ort und eine spezielle technische Hotline zur Fehlerbehebung.
Die Wahl des richtigen Stromwandlers ist eine wichtige Entscheidung, die sich auf die Sicherheit, Effizienz und Zuverlässigkeit Ihres gesamten elektrischen Systems auswirkt. Mit Jinhand arbeiten Sie mit einem bewährten chinesischen Hersteller, Lieferanten und einer Fabrik zusammen, die umfassendes technisches Fachwissen, strenge Qualitätskontrolle und einen kundenorientierten Ansatz vereint. Unser vielfältiges Angebot an Stromwandlern – von wirtschaftlichen integrierten Modellen bis hin zu maßgeschneiderten High-End-Lösungen – stellt sicher, dass Sie die perfekte Lösung für die spezifischen Anforderungen und das Budget Ihres Projekts finden.
Kontaktieren Sie Jinhand Electric Co., Ltd. noch heute, um detaillierte Spezifikationen oder ein wettbewerbsfähiges Angebot anzufordern oder Ihre individuellen Stromwandleranforderungen zu besprechen. Lassen Sie unser Jahrzehnt der Innovation und Exzellenz Ihre Projekte voranbringen.
