Intelligenter Kompaktleistungsschalter

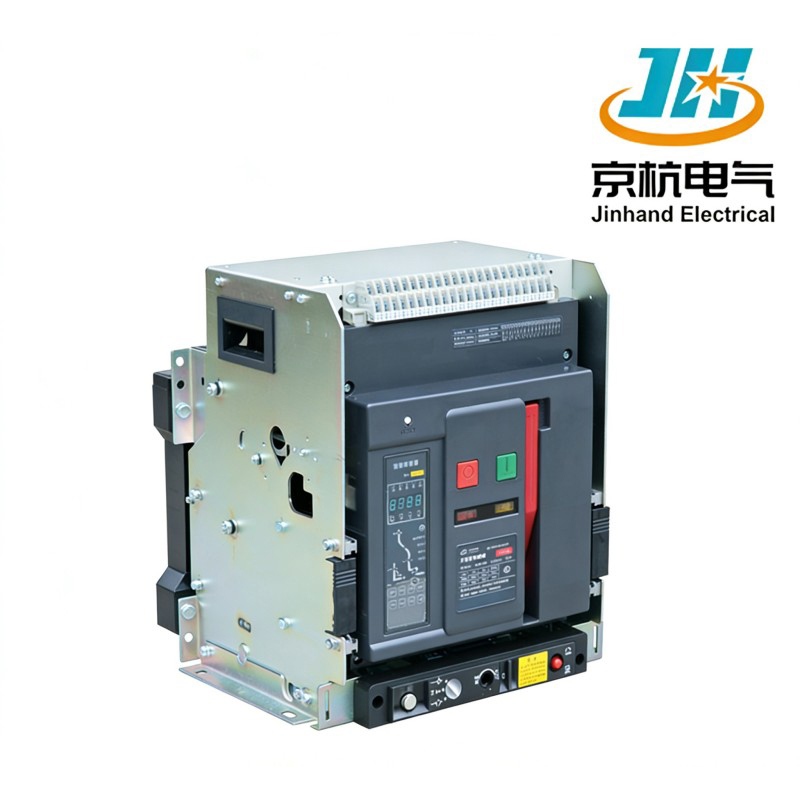

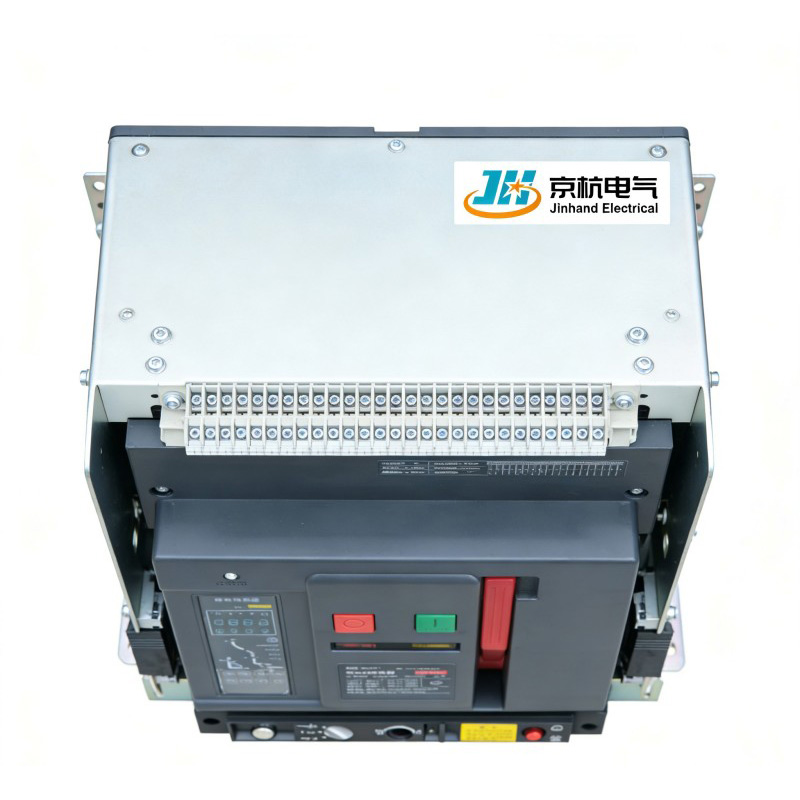

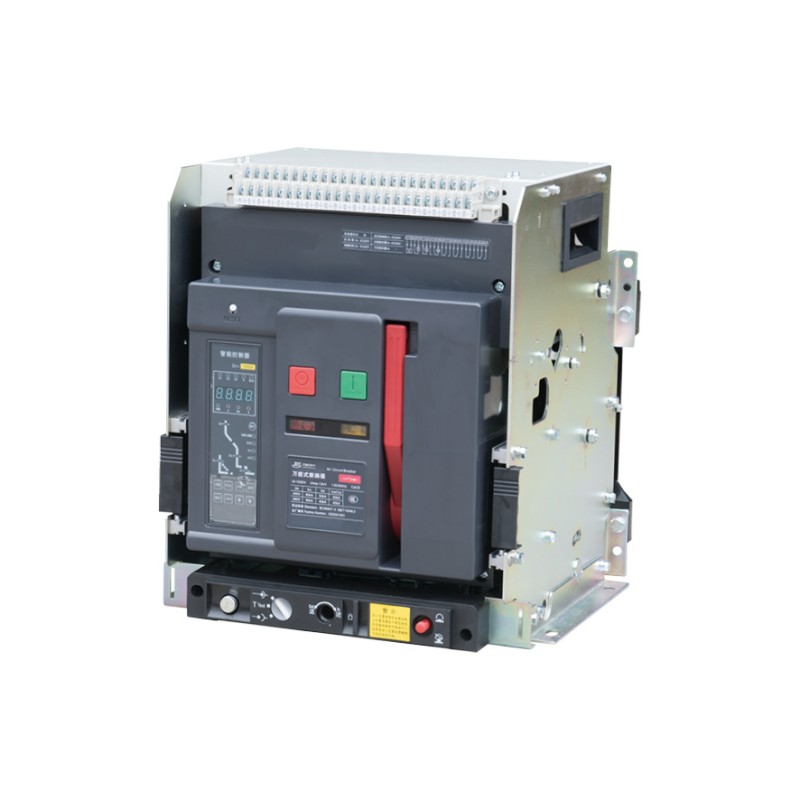

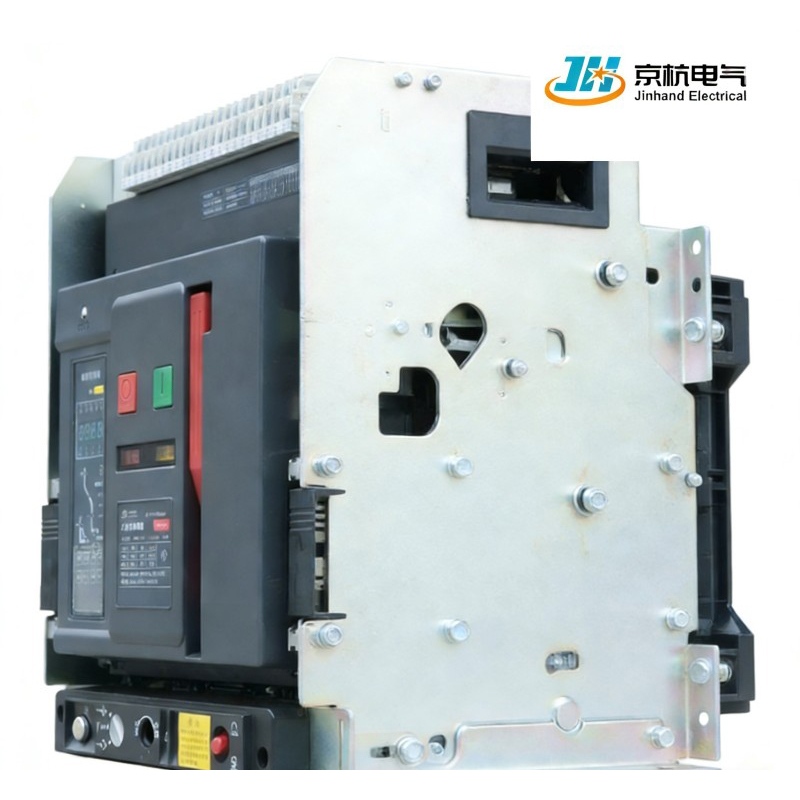

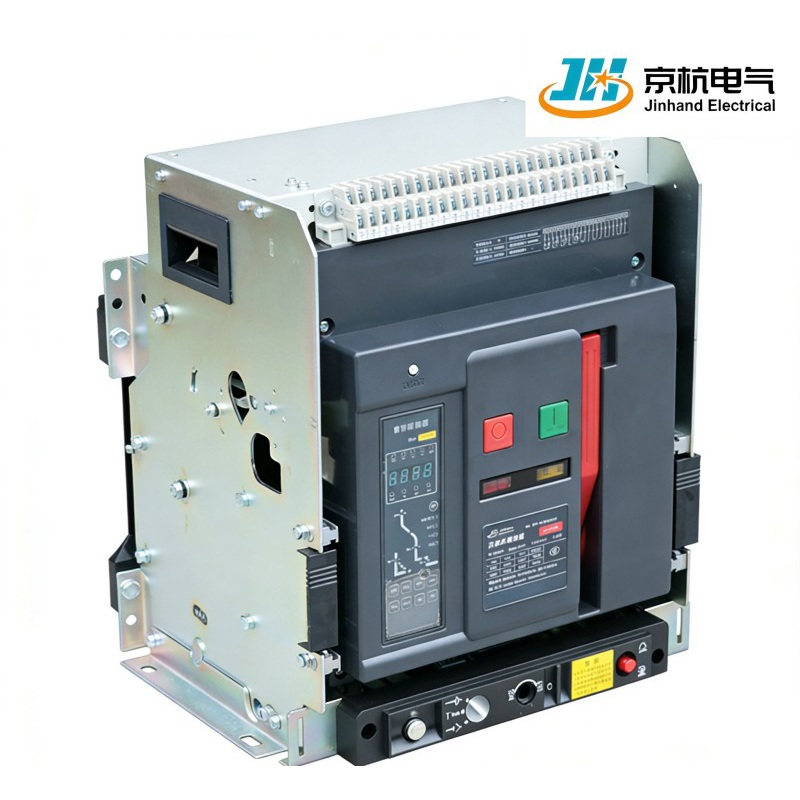

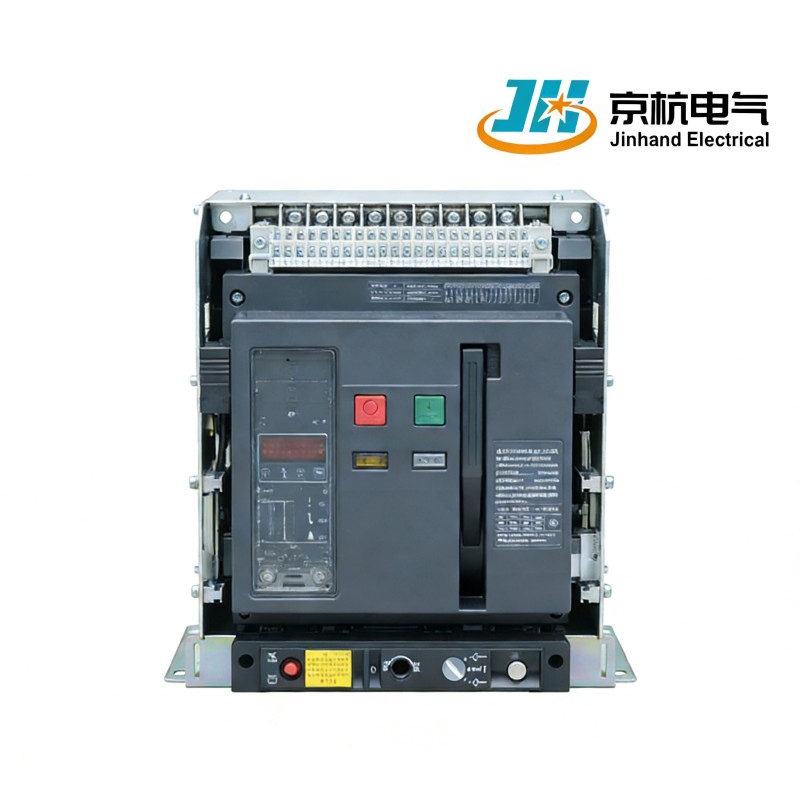

Der intelligente Kompaktleistungsschalter JHW1 von Jinhand Electrical aus China bietet vielseitigen Schutz für 50-Hz-/60-Hz-Wechselstromnetze bis zu 1140 V und 6300 A. Diese direkt ab Werk erhältliche Lösung bietet intelligenten Überlast-, Kurzschluss-, Unterspannungs- und Erdschlussschutz mit selektiver Auslösung und Fernautomatisierung über eine offene Kommunikationsschnittstelle. Als zuverlässiger Hersteller und Lieferant sorgen wir für eine zuverlässige Energieverteilung und erhöhte Betriebssicherheit.

Vorteile

1.Intelligenter Schutz: Bietet präzise selektive Auslösung, um die Zuverlässigkeit der Stromversorgung zu erhöhen und unnötige Ausfälle zu verhindern.
2. Großer Strombereich: Unterstützt Nennströme von 200 A bis 6300 A und eignet sich somit für verschiedene Stromverteilungsanforderungen.
3.Remote-Funktionalität: Ausgestattet mit einer offenen Kommunikationsschnittstelle für Fernsteuerung, Signalisierung, Messung und Einstellung, was die Integration in Automatisierungssysteme erleichtert.

WICHTIGSTE TECHNISCHE PARAMETER

Hauptmerkmale

1.Nennspezifikationen: Geeignet für AC 50Hz/60Hz Stromverteilungsnetze mit Nennspannungen von bis zu 400V bis 1140V.
2. Umfassender Fehlerschutz: Schützt vor Überlast, Unterspannung, Kurzschluss und einphasigen Erdschlüssen und schützt elektrische Leitungen und Geräte.
3. Hohe Impulsfestigkeit: Kann Impulsen von 8000 V in 2000 Metern Höhe standhalten, einstellbar für verschiedene Höhen (maximal 12000 V).
4. Isolator-Funktionalität: Kann als Isolator fungieren, wenn er nicht mit einer intelligenten Steuerung oder Sensoren ausgestattet ist, was Vielseitigkeit in den Anwendungen gewährleistet.

Produkt-Highlights

1. Intelligenter Vollstrombereichsschutz: Deckt den gesamten Strombereich von 200 A bis 6300 A ab und integriert Überlast-, Kurzschluss-, Unterspannungs- und Erdschlussschutz.
2.Intelligente selektive Auslösung: Bietet Zeit-Strom-Unterscheidung zur selektiven Koordination zwischen vor- und nachgeschaltetem Schutz, minimiert Fehlerausfallbereiche und verbessert die Kontinuität der Stromversorgung.
3. Offene Kommunikationsschnittstelle: Unterstützt Protokolle wie Modbus, Profibus und DeviceNet und ermöglicht so Fernüberwachung, Parametereinstellung und Fehlerdiagnose.
4.Hohe Schaltleistung: Maximale Kurzschlussschaltleistung bis zu 120 kA (400-V-Systeme), geeignet für anspruchsvolle Stromverteilungsumgebungen.

Betriebskostenoptimierung

1.Intelligente Warnungen und Zustandsüberwachung: Integrierte Sensoren für die Aufzeichnung von Temperatur, Strom und Fehlerwellenformen unterstützen die vorausschauende Wartung und reduzieren unerwartete Ausfälle.
2. Modulares Plug-and-Play-Design: Intelligente Steuerungen, Kommunikationsmodule und Hilfskontakte sind für einen schnellen Austausch steckbar und minimieren so Wartungsausfallzeiten.
3. Lange elektrische und mechanische Lebensdauer: Elektrische Lebensdauer bis zu 7.500 Betätigungen, mechanische Lebensdauer bis zu 15.000 Betätigungen, wodurch die Austauschhäufigkeit erheblich reduziert wird.
4. Funktion zur Überwachung der Stromqualität: Optionales Modul zur Analyse der Stromqualität zur Echtzeitüberwachung von Oberschwingungen und Spannungsschwankungen und zur Unterstützung des Energieeffizienzmanagements.

Logistik & Installation

1.Standardisierte Kompaktverpackung: Stoß- und feuchtigkeitsbeständige Verpackung in Industriequalität mit klarer Kennzeichnung, geeignet für den Paletten- oder Containerversand.
2. Einbaufertiges Design: Vorkonfiguriert und vor dem Versand funktionsgeprüft, unterstützt DIN-Schiene oder feste Montage mit deutlich gekennzeichneten Anschlüssen.
3.Flexible Montageoptionen: Unterstützt die vertikale oder horizontale Installation, kompatibel mit verschiedenen Verteilertafeln, ausfahrbaren Einheiten und Schaltanlagen mit festem Fach.
4.Globales Logistiknetzwerk: Arbeitet mit professionellen Logistikanbietern für Tür-zu-Tür-Lieferung, Zollabfertigung und lokalen Support zusammen.

Haltbarkeit und Stabilität

1. Design mit hoher Schutzart: Gehäuseschutzart bis IP40 (IP54 bei Einbau in Schränken), staub- und fingersicher, geeignet für Industrieumgebungen.
2. Elektrische Leistung in großen Höhen: Hält eine Stoßspannung von 8.000 V in 2.000 Metern Höhe aufrecht, einstellbar auf bis zu 12.000 V für Anwendungen in großen Höhen.
3. Großer Betriebstemperaturbereich: Zuverlässiger Betrieb von -25℃ bis +70℃, mit einem noch breiteren Lagertemperaturbereich für globale Klimaanpassung.
4. Starke Störfestigkeit: Elektromagnetische Verträglichkeit entspricht IEC 60947-2, resistent gegen Überspannungen und schnelle transiente Störungen.

Vorteile des Produktionsprozesses

1. Vollautomatische Montage- und Prüflinien: Bei Schlüsselprozessen kommt die Robotermontage mit integrierter Sichtprüfung und Lasermarkierung zum Einsatz.
2. Strenge Typprüfungsvalidierung: Jede Produktserie wird vollständigen Typprüfungen unterzogen, einschließlich Temperaturanstiegs-, Kurzzeitfestigkeits-, Lebensdauer- und EMV-Prüfungen.
3. Umweltfreundliche Materialanwendung: Gehäuse aus hochfestem, flammhemmendem, lichtbogenbeständigem Kunststoff; Die inneren Metallteile sind versilbert oder verzinnt.
4. Vollständige Rückverfolgbarkeit der Prozessqualität: Das MES-System ermöglicht eine umfassende Datenaufzeichnung und Rückverfolgbarkeit vom Rohmaterial bis zum fertigen Produkt.

FAQ

1.Ist es für Gleichstromsysteme geeignet?
Diese Serie ist nur für Wechselstromsysteme konzipiert; Für DC-Anwendungen sind spezielle DC-Leistungsschaltermodelle erforderlich.
2.Kann die intelligente Steuerung vor Ort aufgerüstet werden?
Unterstützt Firmware-Online-Upgrades über Kommunikationsschnittstellen oder USB-Anschlüsse.
3. Sind bei der Installation Überlegungen zur Wärmeableitung erforderlich?
Ausreichender Belüftungsraum oben und unten wird empfohlen; Vermeiden Sie eine dichte Ansammlung mehrerer Einheiten, um Wärmeableitung und Leistung sicherzustellen.
4. Unterstützt es einen symmetrischen vierpoligen Schutz?
Vierpolige Modelle bieten Neutralpol-Nennstromoptionen von 50 % oder 100 % mit Unterstützung für Vollpolschutz.
5.Sind Kommunikationsschnittstellen isoliert?
Kommunikationsschnittstellen verfügen über eine Optokoppler-Isolierung für hohe Störfestigkeit und Übertragung über große Entfernungen.
