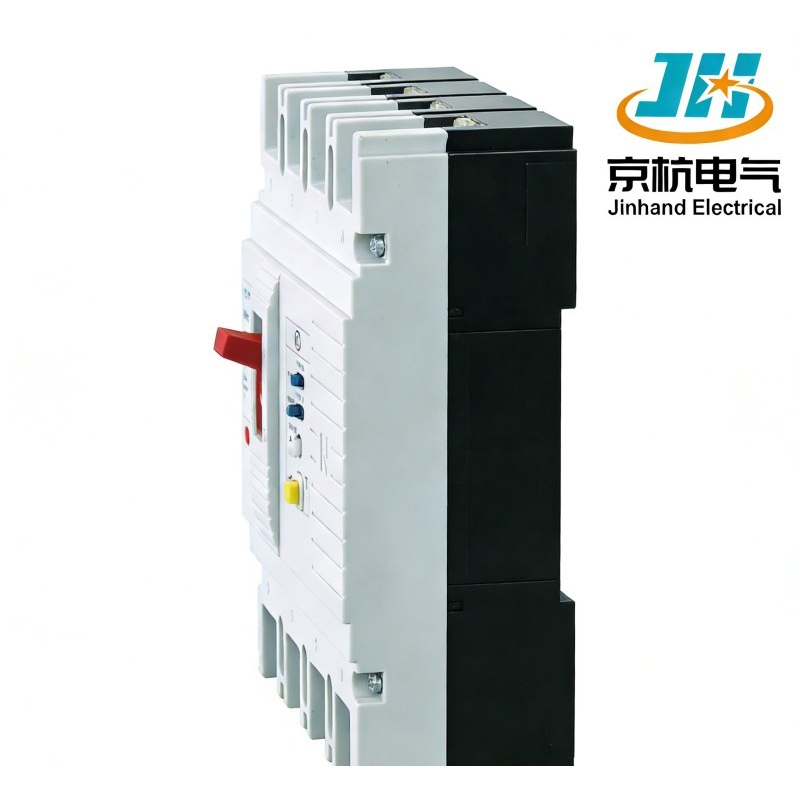

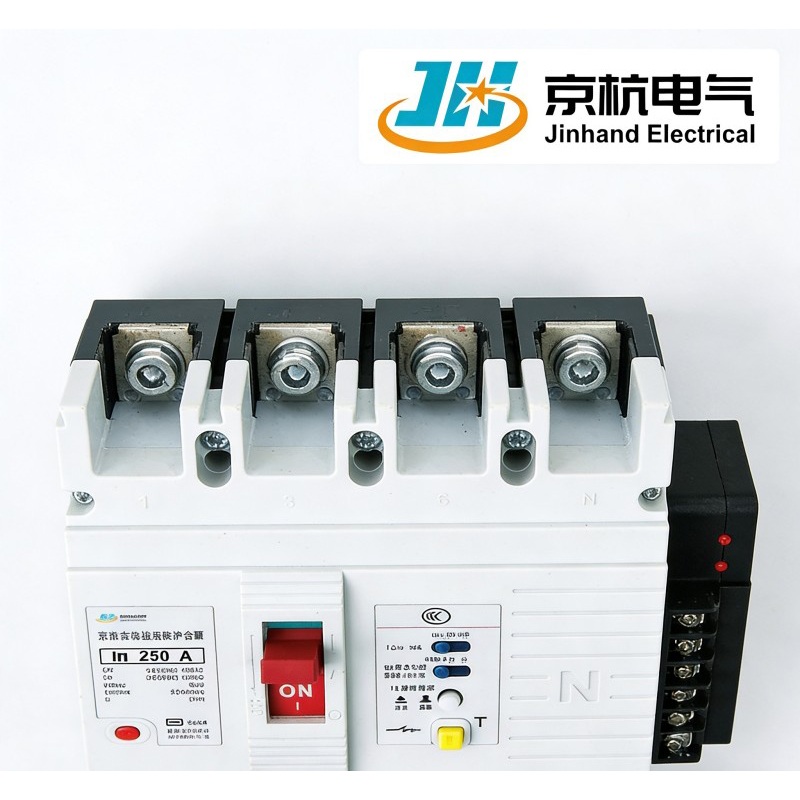

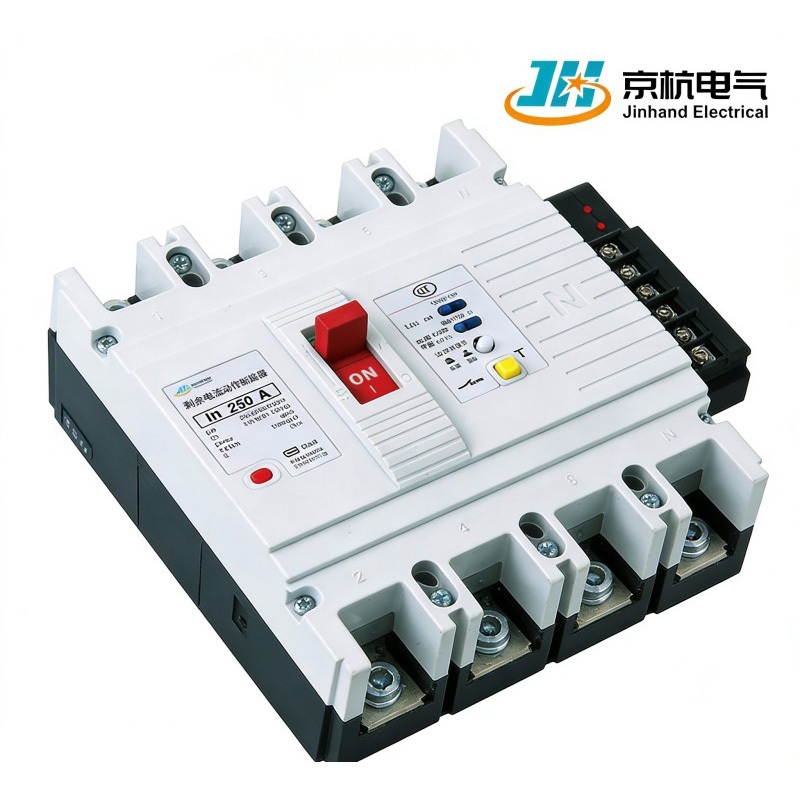

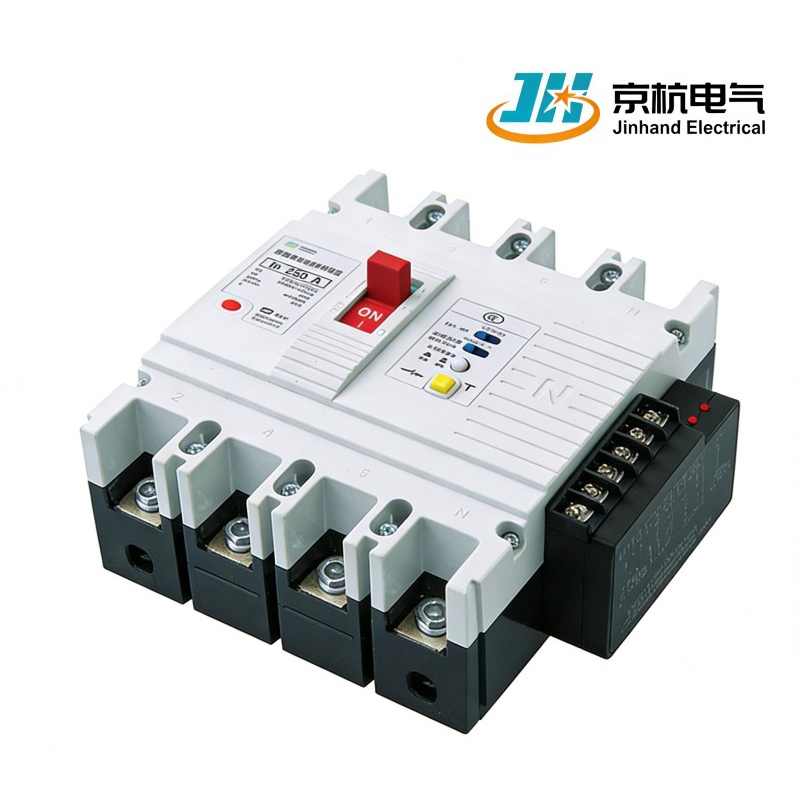

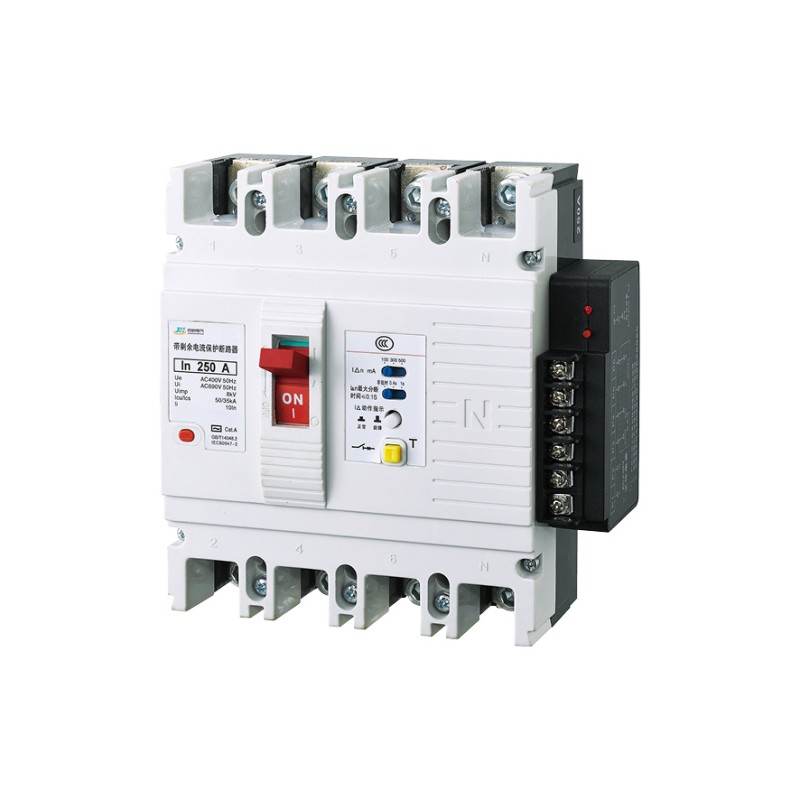

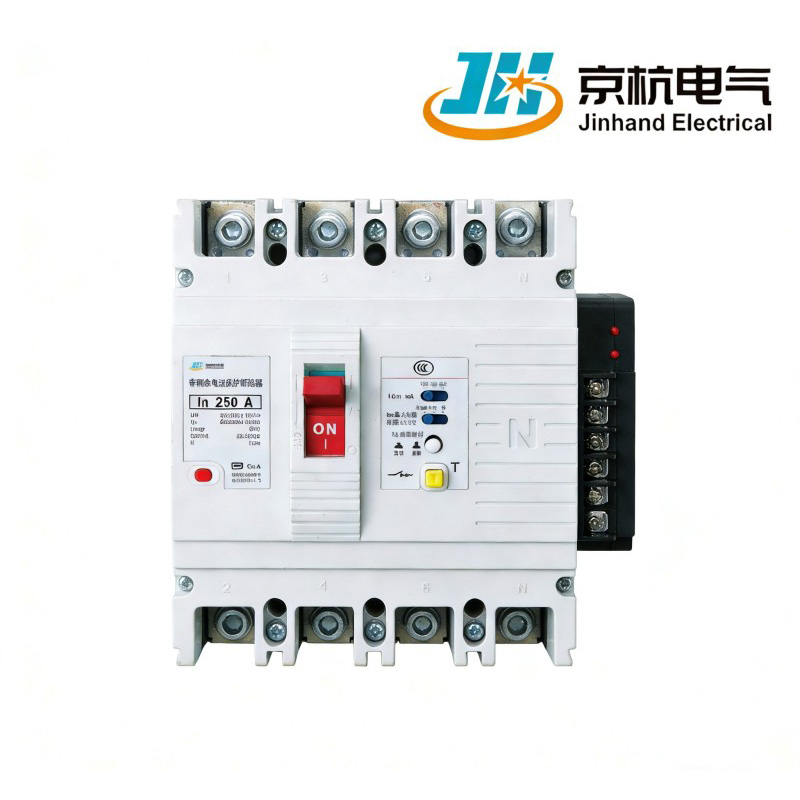

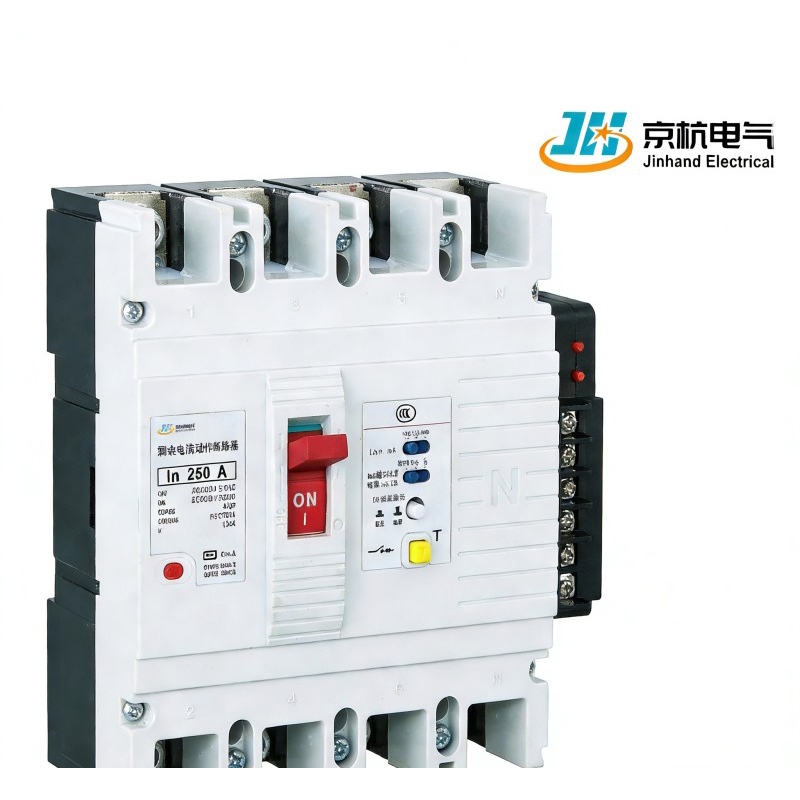

Der vom chinesischen Hersteller Jinhand Electrical entwickelte Kompaktleistungsschalter JHM1L ist für Wechselstromkreise mit 50 Hz und 400 V und Nennströmen von bis zu 800 A konzipiert. Dieser werkseitig gelieferte Schutzschalter bietet Überlast-, Kurzschluss-, Unterspannungs- und Erdschlussschutz und eignet sich für seltenes Schalten, Motorstart und Brandschutz in Stromverteilungssystemen.
1.Erhöhte Sicherheit: Bietet Schutz vor anhaltenden Erdschlüssen und reduziert so Brandrisiken, die vom Standard-Überstromschutz möglicherweise nicht erkannt werden.
2. Umfassender Schutz: Bietet Überlast-, Kurzschluss- und Unterspannungsschutz und gewährleistet so die Sicherheit elektrischer Leitungen und Geräte.
3. Zuverlässige Leistung: Entwickelt für seltene Schalt- und Motorstartanwendungen, wodurch es für verschiedene Betriebsanforderungen geeignet ist.
| Projekt | JHM1-63 | JHM1-125 | JHM1-250 | JHM1-400 | JHM1-630 | ||||||||||||
| Rahmenstrom Inm(A) | 125 | 250 | 400 | 630 | 800 | ||||||||||||
| Nennstrom In(A) | 10/16/20/25/32/40/50/63/ 80/100/125 | 100/125/140/160/180/200/225/250 | 225/250/315/350/400 | 400/500/630 | 630/700/800 | ||||||||||||
| Anzahl der Pole | 3/4 | 3/4 | 3/4 | 3/4 | 3/4 | ||||||||||||
| Bemessungsbetriebsspannung Ue(V) | AC800 | ||||||||||||||||
| Bemessungsisolationsspannung Ui(V) | AC400 | AC400 | AC400 | AC400 | AC400 | ||||||||||||
| Bemessungsstoßspannungsfestigkeit Uimp(V) | 8000 | 8000 | 8000 | 8000 | 8000 | ||||||||||||
| Lichtbogenentfernung (mm) | ≤50 | ≤50 | ≤50 | ≤50 | ≤50 | ||||||||||||
| Schaltleistungsniveau | L | M | L | M | L | M |
|
L | M | H | L | M | H | ||||
| Maximales Kurzschlussausschaltvermögen lcu(kA) | AC400V | 50 | 85 | 50 | 85 | 50 | 65 | 100 | 50 | 65 | 100 | 50 | 65 | 100 | |||
| Betriebskurzschlussausschaltvermögen lcs(kA) | AC400V | 35 | 50 | 35 | 10 | 35 | 42 | 65 | 35 | 42 | 65 | 35 | 42 | 65 | |||
| Bemessungs-Restbetriebsstrom unverzögerter Typ I△n(mA) | Nicht verzögerter Typ | 100/300/500 |
|
||||||||||||||
| Verzögerter Typ | 100/300/500 | 300/500/1000 | |||||||||||||||
| Nenn-Reststrom im Ruhezustand I△n(mA) | 1/2I△n | 1/21△n | 1/2I△n | 1/21△n | 1/21△n | ||||||||||||
| Nenn-Restkurzschluss-Ausschaltvermögen I△m(mA) | 25 % lcu | 25 % lcu | 25 % lcu | 25 % lcu | 25 % lcu | ||||||||||||
| Betriebsleistung (Zyklen) | Unter Spannung/Eingeschaltet | 1500 | 1000 | 1000 | 1000 | 1000 | |||||||||||
| Stromlos/Ausgeschaltet | 8500 | 7000 | 4000 | 4000 | 4000 | ||||||||||||
|
|
W | 92 | 121 | 107 | 141 | 150 | 198 | 210 | 280 | 210 | 280 | ||||||
| L | 150 | 150 | 165 | 165 | 257 | 257 | 282 | 282 | 282 | 282 | |||||||
| H | 92 | 92 | 90 | 90 | 105 | 105 | 110 | 110 | 110 | 110 | |||||||
| Shunt-Trip | O | O | O | O | O | ||||||||||||
| Unterspannungsauslöser | O | O | O | O | O | ||||||||||||
| Fehlerstrom-Alarmmodul | O | O | O | O | O | ||||||||||||
| Hilfskontakt | O | O | O | O | O | ||||||||||||
| Alarmkontakt | O | O | O | O | O | ||||||||||||
| Motorisierter Betriebsmechanismus | O | O | O | O | O | ||||||||||||
| Drehgriff-Bedienmechanismus | O | O | O | O | O | ||||||||||||
1. Nennspezifikationen: Geeignet für AC-50-Hz-Stromkreise mit einer Nennisolationsspannung von 800 V, einer Betriebsspannung von bis zu 400 V und einem Nennbetriebsstrom von bis zu 800 A.
2. Vielseitige Anwendung: Ideal für Anwendungen, die seltenes Umschalten erfordern, wodurch es an verschiedene industrielle und kommerzielle Umgebungen angepasst werden kann.
3.Schutz vor Brandgefahren: Speziell entwickelt, um Erdschlüsse zu erkennen, die zu gefährlichen Brandsituationen führen könnten, und so die Gesamtsicherheit zu erhöhen.
1.Integrierter Fehlerstromschutz: Kombiniert Überlast-, Kurzschluss-, Unterspannungs- und Erdschlussschutz in einer Einheit, geeignet für die persönliche Sicherheit und den Brandschutz.
2. Breiter Strombereich: Nennstrom von 10 A bis 800 A, erfüllt unterschiedliche Anforderungen von der Verteilung in Wohngebieten bis hin zu industriellen Anwendungen.
3.Hohe Ausschaltkapazität mit wählbaren Stufen: Bietet L/M/H dreistufige Ausschaltkapazitäten (bis zu 100 kA/400 V), anpassbar an verschiedene Kurzschlussrisikoszenarien.
4. Mehrere Erdschlussschutzmodi: Unterstützt sofortigen und zeitverzögerten Fehlerstromschutz mit einstellbarem Nennfehlerstrom von 100 mA bis 1000 mA.
1.Intelligente Selbsttestfunktion für Erdschluss: Unterstützt regelmäßige Selbsttests und manuelle Tests, um sicherzustellen, dass der Fehlerstromschutz wirksam bleibt.
2. Modulare Zubehörkonfiguration: Hilfskontakte, Alarmmodule, Spannungsauslöser usw. verfügen über ein Plug-and-Play-Design für einfache Wartung und Austausch.
3. Lange elektrische und mechanische Lebensdauer: Elektrische Lebensdauer bis zu 8.500 Betätigungen, stabile mechanische Lebensdauer, wodurch die Gesamtkosten für den Austausch gesenkt werden.
4. Statusanzeige und Alarmausgang: Beinhaltet die Statusanzeige EIN/AUS/Fehler/Leckage und unterstützt die Fernalarmsignalausgabe.
1.Standard-Industrieverpackung: Stoß- und feuchtigkeitsbeständig mit klarer Etikettierung, geeignet für den Paletten- oder Containerversand, kompatibel mit der globalen Logistik.
2.Flexible Installationsmethoden: Unterstützt die DIN-Schienenmontage und die feste Installation an der Frontplatte, mit mitgelieferten Montagevorlagen und Drehmomentrichtlinien.
3.Plug-and-Play-Design: Standardisierte Zubehörschnittstellen ermöglichen eine Funktionserweiterung vor Ort ohne Spezialwerkzeuge.
4. Mehrsprachiger technischer Support: Bietet Installationsanleitungen, Schaltpläne und Parametertabellen auf Chinesisch und Englisch für den schnellen Einsatz in Auslandsprojekten.
1.Kostenlose Auswahl und technischer Support: Bietet Online-Auswahltools und technische Beratung, um Kunden bei der richtigen Konfiguration zu unterstützen.
2.Installations- und Inbetriebnahmeschulung: Bietet Produktinstallationsvideos, Inbetriebnahmeanleitungen und Schulungsdienste vor Ort.
3. Fehlerdiagnose und Reparaturunterstützung: Bietet Ferndiagnose und Vor-Ort-Reparaturdienste mit schneller Reaktion.
1. „Auswahl der JHM1L-Serie für mehrere kommerzielle komplexe Stromverteilungssysteme. Präziser Erdschlussschutz, stabiler Betrieb, deutliche Verbesserung der elektrischen Sicherheit.“
2. „Hohes Preis-Leistungs-Verhältnis, umfassende Funktionen, besonders geeignet für Ingenieurprojekte im Ausland mit strengen Anforderungen an die persönliche Sicherheit und den Brandschutz.“
Über ein Jahrzehnt innovationsgetriebener Expansion hat Jinhand zu einem der führenden Hersteller und Lieferanten von Elektrogeräten in China gemacht. Unsere Fabrik verfügt über eine breite Palette fortschrittlicher Technologien und Maschinen und wir laden Sie ein, unsere hochwertigen, in China hergestellten Produkte zu angemessenen Preisen zu erwerben.
