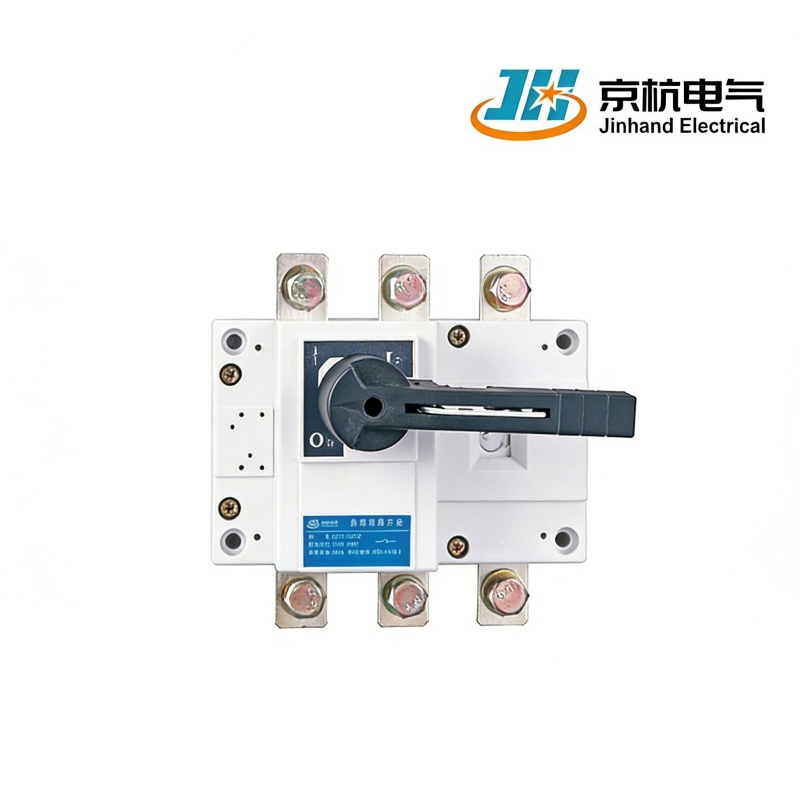

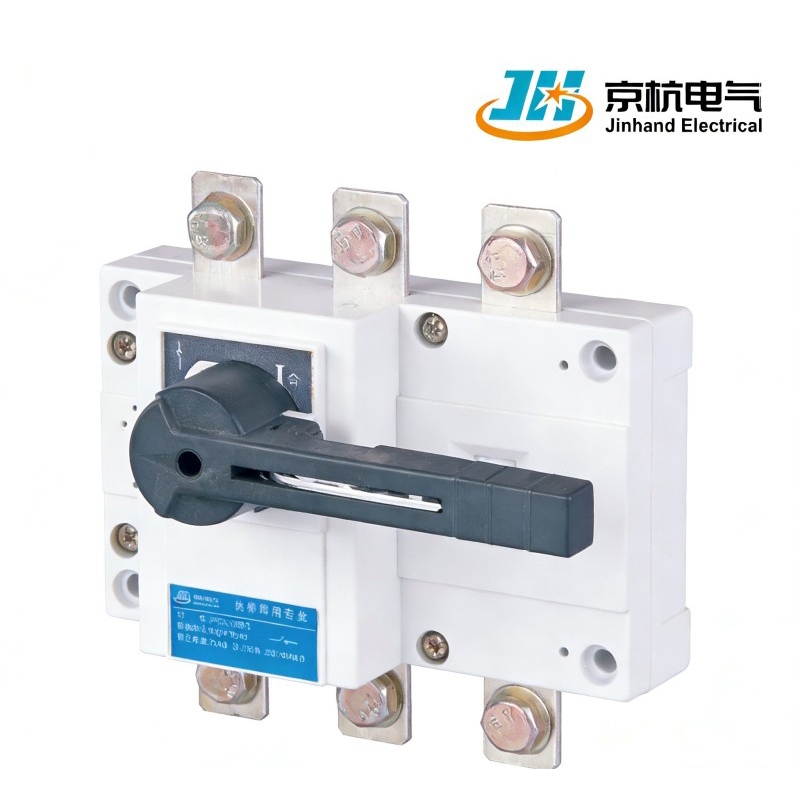

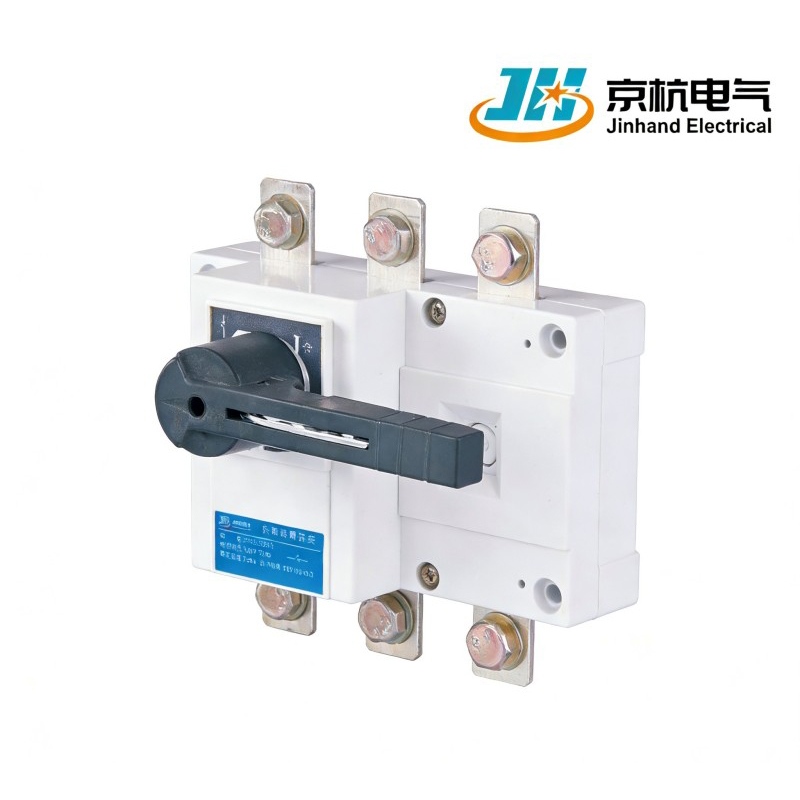

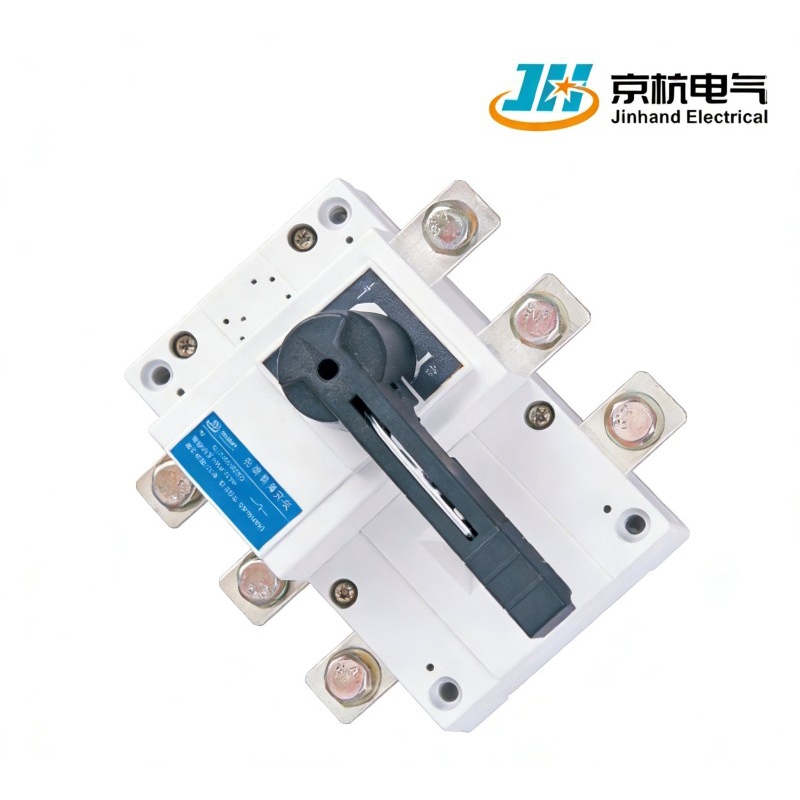

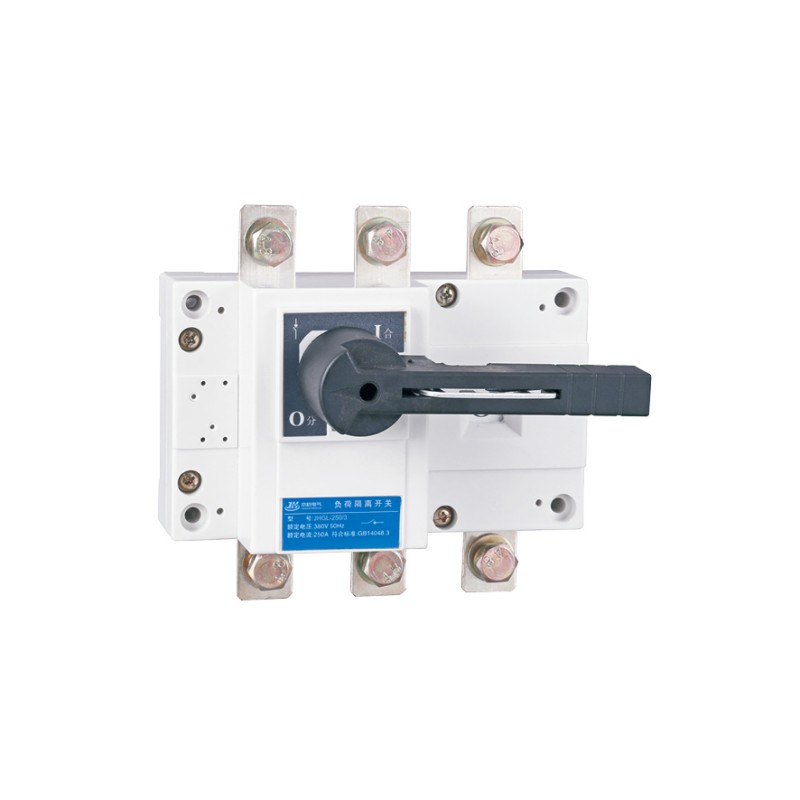

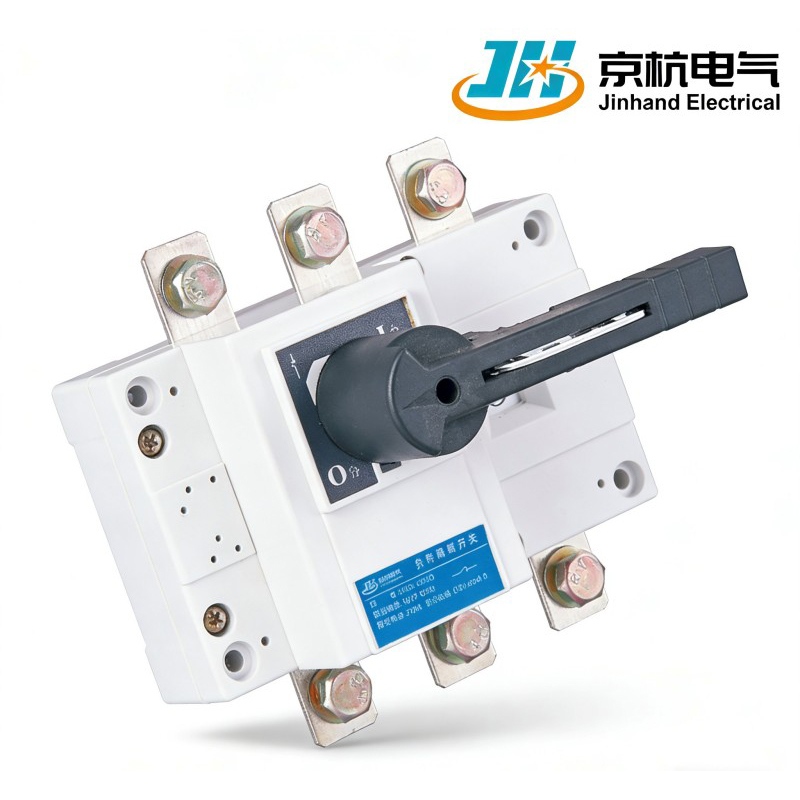

Die in China hergestellte JHGL-Trennschalterserie bietet ein modulares Design von 125 A bis 3150 A in 18 Spezifikationen. Sie eignet sich ideal für den Anschluss, die Trennung oder die elektrische Isolierung von Stromkreisen, wobei Modelle über 1000 A nur für die Isolierung vorgesehen sind. Ein Markierungsfenster auf der Vorderseite zeigt den Kontaktstatus an, und auf Wunsch kann ein hinteres Beobachtungsfenster für den direkten Einblick geliefert werden. Weitere Einzelheiten finden Sie in den von hinten betätigten Lasttrennschaltern JHGL-125~1600A/H, die in unserem Werk als zuverlässigem Lieferanten elektrischer Lösungen erhältlich sind.
1. Modulares Design: Die JHGL-Trennschalterserie verfügt über ein modulares Grunddesign, das Flexibilität über 18 Spezifikationen von 125 A bis 3150 A ermöglicht.
2.Vielseitige Konfigurationen: Erhältlich in drei- und vierpoligen Konfigurationen, einschließlich eines umschaltbaren Neutralpols, geeignet für eine Vielzahl von Schaltkreisanwendungen.
3. Isolationsfähigkeit: Modelle über 1000 A sind speziell für die elektrische Isolierung konzipiert und erhöhen so die Sicherheit in elektrischen Systemen.
| Konventioneller thermischer Freiluftstrom Ith(A) | 63A | 100A | 160A | 250A | 400A | 630A | 1000A | 1250A | 1600A | 2000A | 2500A | 3150A | ||
| Bemessungsisolationsspannung Ui | 750V | 800V | 1000V | |||||||||||
| Spannungsfestigkeit | 3000V | 3500V | ||||||||||||
| Bemessungsstoßspannungsfestigkeit Uimp | 6kV | 8kV | 12KV | |||||||||||
| Bemessungsbetriebsspannung Ue | AC400、600V | |||||||||||||
| Nennfrequenz | 50Hz | |||||||||||||
| Nutzungskategorie | AC-21, 22, 23 | |||||||||||||
| Nennbetriebsstrom le(A) | AC400V | AC-21 | 63 | 63 | 160 | 250 | 400 | 630 | 1000 | 1250 | 1600 | 2000 | 2500 | 3150 |
| AC-22 | 63 | 100 | 160 | 250 | 400 | 630 | 1000 | 1250 | 1600 | 2000 | 2500 | 3150 | ||
| AC-23 | 50 | 80 | 160 | 250 | 400 | 630 | 800 | 1000 | 1250 | 1250 | 2000 | 2500 | ||
| AC660V | AC-21 | 63 | 100 | 160 | 250 | 400 | 630 | 1000 | 1250 | 1600 | 2000 | 2500 | 3150 | |
| AC-22 | 63 | 80 | 100 | 200 | 315 | 400 | 630 | 630 | 800 | 1000 | 1000 | 1250 | ||
| AC-23 | 40 | 63 | 63 | 125 | 200 | 250 | 250 | 400 | 500 | / | / | / | ||
| Nennleistung (A) | 10le | |||||||||||||
| Nennschaltvermögen (A) | 8le | |||||||||||||
| Nenn-Kurzschlusseinschaltvermögen lcm(kA) | 1.7 | 1.7 | 12 | 17 | 30 | 40 | 70 | 70 | ||||||
| Kurzzeitstromfestigkeit Icw (kA) | 3 | 3 | 10 | 12 | 20 | 25 | 50 | 50 | ||||||
| Mechanische Lebens(zyklen) | 5000 | 5000 | 5000 | 3000 | 2000 | 1000 | ||||||||
| Elektrische Lebens(zyklen) | 1000 | 1000 | 1000 | 600 | 300 | / | ||||||||
| Betriebsdrehmomentmatrix (N · m) | 3.5 | 3.5 | 6.5 | 10 | 15 | 15 | 27 | 60 | ||||||
| Gewicht kg (ohne Griff) | 3-polig | 0.32 | 0.39 | 0.88 | 1.6 | 3.8 | 4.2 | 10.5 | 10.5 | 16 | 31 | 31 | 42 | |
| 4-polig | 0.34 | 0.41 | 1.1 | 2 | 4.6 | 5 | 13 | 13 | 20 | 40 | 40 | 49 | ||
1.Kontaktstatusanzeige: Ein Markierungsfenster auf der Vorderseite zeigt den Kontaktstatus (offen oder geschlossen) an und gewährleistet so eine einfache Überwachung.
2.Optionales hinteres Beobachtungsfenster: Für zusätzlichen Komfort kann ein optionales hinteres Beobachtungsfenster zur direkten Anzeige des Kontaktstatus geliefert werden.
3. Referenz zum Fensterstil: Spezifische Fensterstile finden Sie in den rückseitig betätigten Lasttrennschaltern JHGL-125~1600A/H für Schränke.
1. Großer Strombereich mit modularem Design: Deckt 18 Spezifikationen von 125 A bis 3150 A ab. Der modulare Grundaufbau erleichtert die Erweiterung und Anpassung des Systems.
2.Dreipolige und vierpolige Optionen: Flexible Konfigurationen einschließlich dreipoliger und vierpoliger (mit umschaltbarem Neutralpol) zur Erfüllung unterschiedlicher Anforderungen an Stromverteilungssysteme.
3.Hohe Isolationssicherheit: Modelle über 1000 A sind speziell für die elektrische Isolierung konzipiert und gewährleisten so die Systemsicherheit während Wartung und Betrieb.
4.Statussichtfenster: Das Frontpanel verfügt über ein Statusanzeigefenster zur deutlichen Anzeige des Kontakt-Offen-/Geschlossen-Status. Ein optionales hinteres Beobachtungsfenster ermöglicht den direkten Einblick in das Innere der Schränke.
5.Hohe elektrische Leistung: Bemessungsisolationsspannung bis zu 1000 V, Stoßspannungsfestigkeit bis zu 12 kV, geeignet für anspruchsvolle elektrische Umgebungen.
1. Präzise Stanz- und Schweißprozesse: Leitfähige Teile werden mit hoher Präzision hergestellt, um Kontaktzuverlässigkeit und Stromtragfähigkeit zu gewährleisten.
2. Umfassende elektrische Tests: Jedes Gerät wird Spannungs-, Temperaturanstiegs- und mechanischen Betriebstests unterzogen, um die Werksqualität zu gewährleisten.
3. Strenge Alterungs- und Lebensdauertests: Simuliert tatsächliche Betriebsbedingungen zur Überprüfung der mechanischen und elektrischen Lebensdauer und erhöht so die Produktzuverlässigkeit.
1.Doppelte vordere und hintere Sichtfenster: Ein seltenes Branchendesign, das Sicht von beiden Seiten bietet und dem Bedienkomfort und den Anforderungen an die Schranküberwachung gerecht wird.
2.Umschaltbare Neutralpol-Option: Vierpolige Modelle unterstützen die Neutralpol-Isolierung und erhöhen so die Systemflexibilität.
3. Design mit niedrigem Betriebsdrehmoment: Optimierte mechanische Struktur mit angemessenem Betriebsdrehmoment für einfache manuelle Bedienung.
1. Über ein Jahrzehnt Spezialisierung auf Trennschalter: Fokussiert auf elektrische Isolations- und Verbindungsbereiche im Mittel- und Niederspannungsbereich mit ausgereifter und zuverlässiger Technologie.
2.Komplette Stromspezifikationsreihe: Deckt den gesamten Bereich von kleinen bis großen Strömen ab und erfüllt verschiedene Projektanforderungen aus einer Hand.
3.Flexible Anpassungsfähigkeit: Bietet Anpassungsdienste für spezielle Beobachtungsfenster, Betriebsmechanismen, Installationsmethoden usw.
4. Weltweit projektvalidiert: Produkte wurden in Energie-, Industrie- und Infrastrukturprojekten in über 30 Ländern eingesetzt.
1. Technische Auswahlunterstützung vor dem Verkauf: Kostenlose Auswahlkataloge, 3D-Modelle und technische Beratung.
2.Installationsanleitung und Schulung: Bietet Installationshandbücher, Video-Tutorials und Vor-Ort-Anleitungsvereinbarungen.
3.Schnelle After-Sales-Reaktion: Richtet eine spezielle technische Service-Hotline ein, die innerhalb von 48 Stunden professionelle Lösungen oder Vor-Ort-Support bietet.
4.Globale Ersatzteilversorgung: Ersatzteillager im Ausland sorgen für eine schnelle Lieferung gängiger Spezifikationen.
Mit mehr als zehn Jahren Branchen-Know-how hat sich Jinhand als einer der führenden Hersteller und Lieferanten von Elektrogeräten in China etabliert. Unsere Fabrik nutzt zahlreiche fortschrittliche Technologien und Geräte und wir laden Sie ein, unsere hochwertigen, in China hergestellten Produkte zu wettbewerbsfähigen Preisen zu erwerben.
