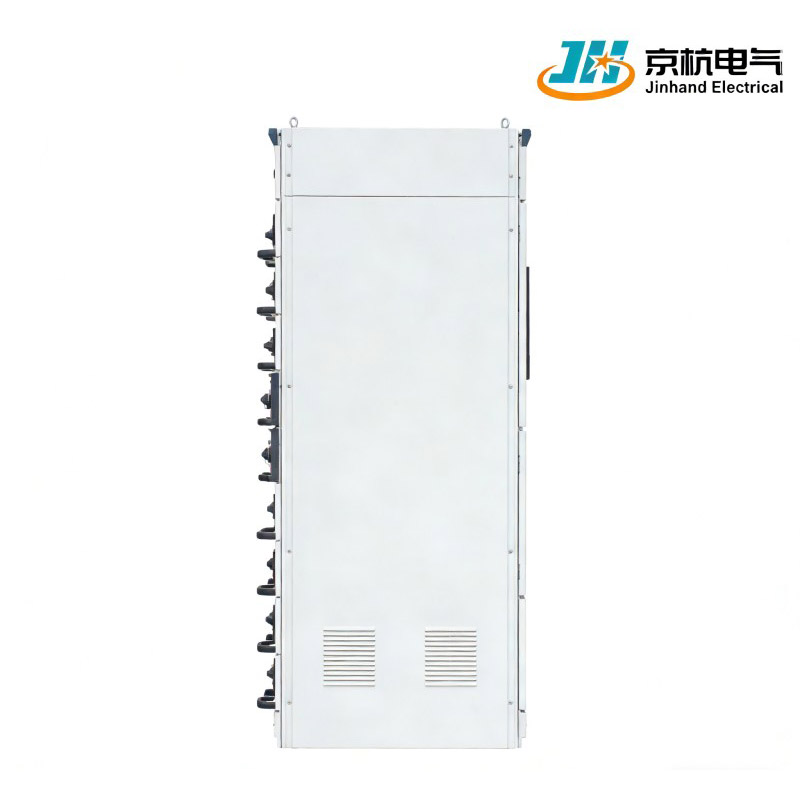

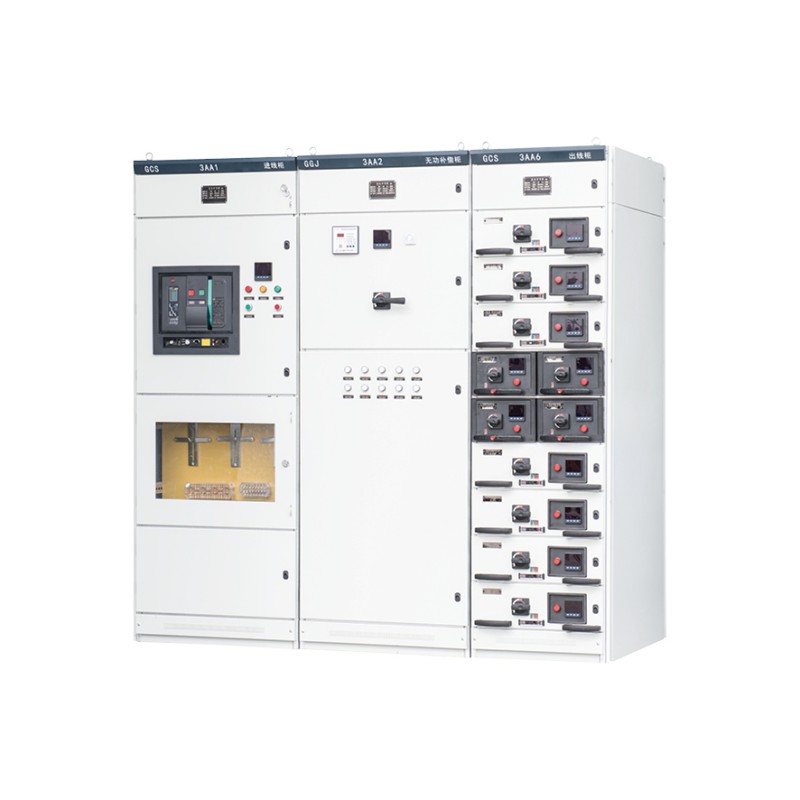

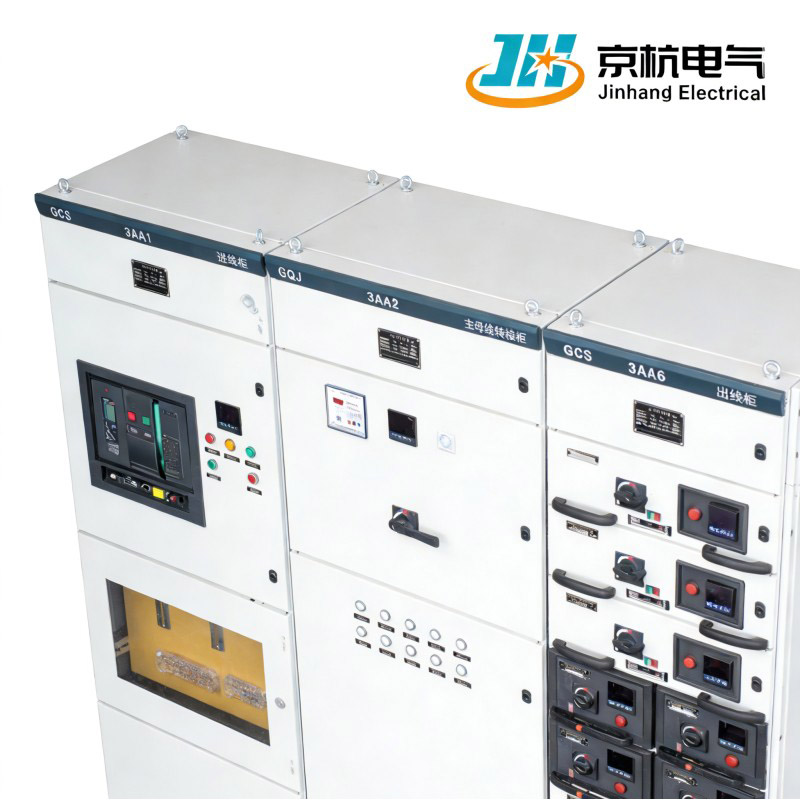

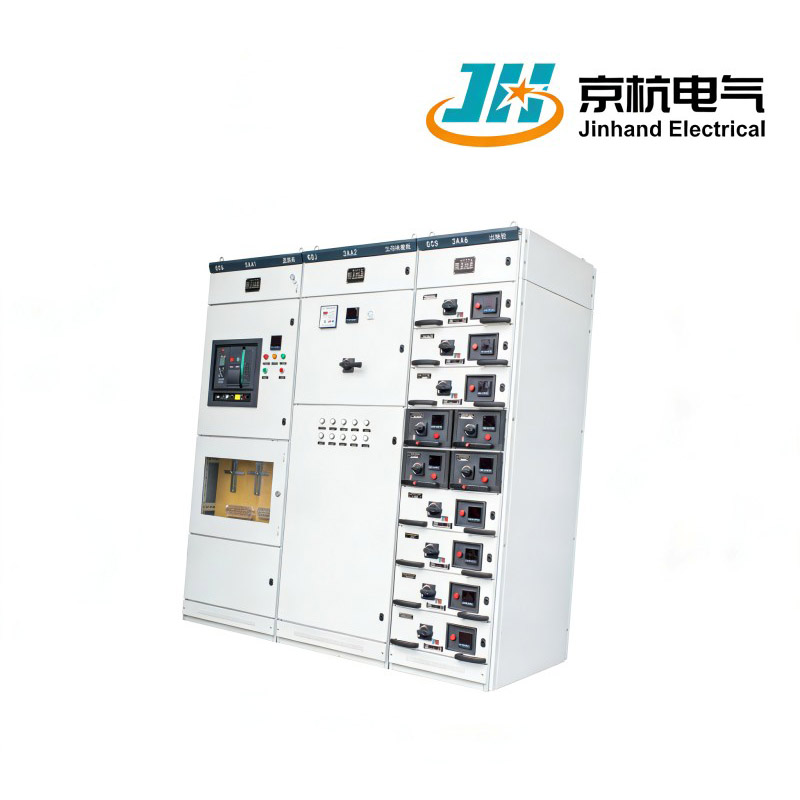

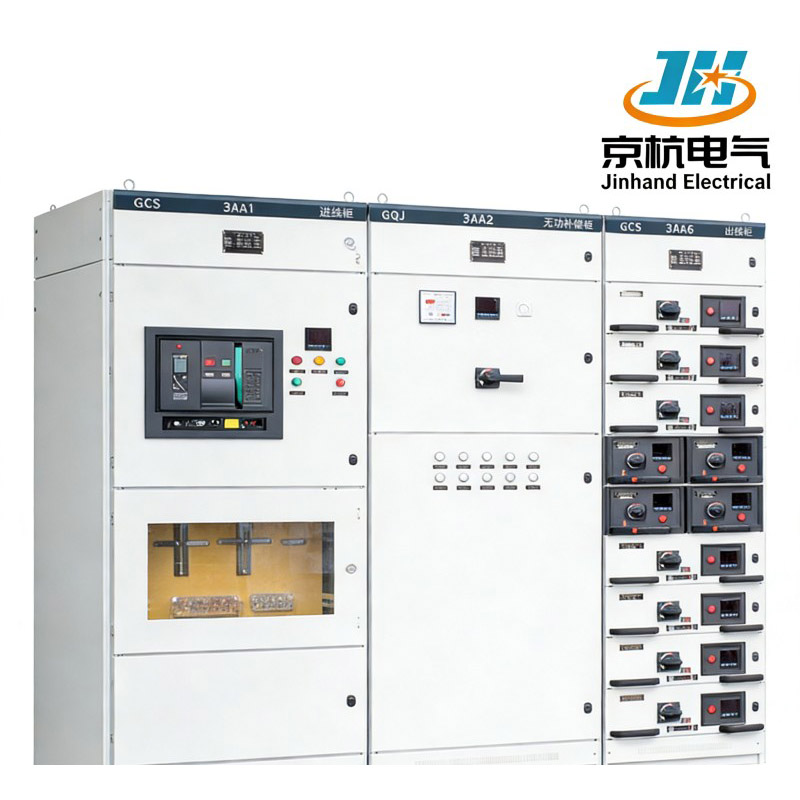

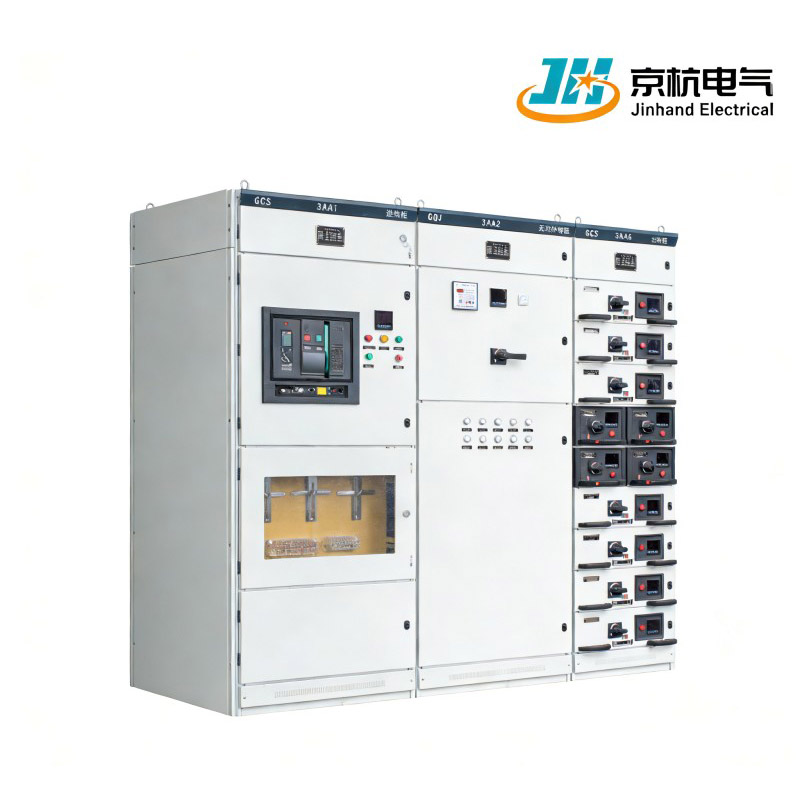

Die ausfahrbare Niederspannungsschaltanlage GCS von Jinhand Electrical aus China unterstützt 50(60)Hz-Systeme bis zu 4000A. Als führende Fabrik und Zulieferer sind unsere Geräte für die automatisierte Stromverteilung, Motorsteuerung und Blindleistungskompensation in anspruchsvollen Branchen konzipiert und verfügen über eine hohe Kapazität für Großbestellungen.
1. Breite industrielle Anwendbarkeit: Ideal für verschiedene Branchen, darunter Kraftwerke, Erdöl, Chemie, Metallurgie, Textil und Hochhäuser, und gewährleistet so eine vielseitige Anwendung.
2.Hohe Stromkapazität: Unterstützt Nennströme von bis zu 4000 A und eignet sich daher für anspruchsvolle Verteilungsanforderungen in Großbetrieben.
3. Automatisierungskompatibilität: Konzipiert für hochautomatisierte Umgebungen, erleichtert die Integration mit Computerschnittstellen für verbesserte Steuerung und Überwachung.
| Projekt | Parameter | |
| Nennspannung des Hauptstromkreises (V) | Wechselstrom 380(400),(660) | |
| Nennspannung des Hilfsstromkreises (V) | AC 220、380(400)DC 110、220 | |
| Nennfrequenz (Hz) | 50(60) | |
| Bemessungsisolationsspannung (V) | 660(1000) | |
| Nennstrom (A) | Horizontale Sammelschiene | ≤4000 |
| Vertikale Sammelschiene (MCC) | 1000 | |
| Bemessungskurzzeitstromfestigkeit der Sammelschiene (kA,1 s) | 50,80 | |
| Bemessungsspitzenstrom der Sammelschiene (kA/0,1 s) | 105.176 | |
| Netzfrequenz-Prüfspannung (V/1 min) | Hauptstromkreis | 2500 |
| Hilfsstromkreis | 1760 | |
| Generatrix | Dreiphasiges Vierleitersystem | A.B.C.PE.N |
| Dreiphasiges Fünfleitersystem | A.B.C.PE.N | |
| Schutzniveau | IP30.IP40 | |
1. Unterstützung für dreiphasige Wechselstromsysteme: Kompatibel mit dreiphasigen Wechselstromsystemen, die mit Frequenzen von 50 (60) Hz betrieben werden, was eine breite Anwendung in verschiedenen Regionen ermöglicht.
2. Mehrere Spannungsoptionen: Ausgelegt für Arbeitsspannungen von 380 V (400 V, 660 V) und bietet Flexibilität zur Erfüllung spezifischer elektrischer Systemanforderungen.
3.Zentralisierte Steuerung: Ermöglicht die zentrale Steuerung von Elektromotoren und Blindleistungskompensation und optimiert so die Energieeffizienz und Systemleistung.
4.Ausziehbares Design: Verfügt über einen ausziehbaren Mechanismus für einfache Wartung und Komponentenaustausch, wodurch die Betriebseffizienz verbessert und Ausfallzeiten reduziert werden.
5. Zuverlässige Leistung: Entwickelt, um industriellen Bedingungen standzuhalten und Haltbarkeit und Zuverlässigkeit in kritischen Stromerzeugungs- und Versorgungssystemen zu gewährleisten.
1.Layout mit hoher Stromdichte: Nennstrom der horizontalen Sammelschiene bis zu 4000 A, Nennstrom der vertikalen Sammelschiene (MCC) 1000 A. Die kompakte Struktur unterstützt eine Verkabelung mit hoher Dichte und spart so Installationsraum.
2.Intelligente Stromverteilung und Motormanagement: Unterstützt die SPS-Integration und Smart-Meter-Konfiguration und ermöglicht so die Steuerung von Motorgruppen, die Überwachung der Energieeffizienz, Fehlerdiagnose und Fernstart/-stopp. Geeignet für automatisierte Produktionslinien und intelligente Energiesysteme.
3. Starke Fähigkeit zur Blindleistungskompensation: Kann dynamische Blindleistungskompensationsmodule (z. B. SVG, Kondensator-Reaktor-Kombinationen) integrieren und unterstützt die automatische Leistungsfaktorkorrektur zur Verbesserung der Netzqualität und Energieeffizienz.
4. Modulare und flexible Erweiterung: Verwendet standardisierte Funktionseinheiten und eine modulare Struktur und unterstützt verschiedene Schrankkombinationen für eine einfache Systemerweiterung und -aktualisierung.
5.Hohe Sicherheit und einfache Wartung: Verfügt über umfassende elektrische und mechanische Verriegelungen und unterstützt Live-Wartung. Schubladeneinheiten verfügen über Positionserkennung und Statusanzeige und erhöhen so die Betriebssicherheit und den Wartungskomfort.
F1: Ist die GCS-Schaltanlage für den Hochleistungsmotorstart geeignet?
A: Ja, es kann mit Hochleistungs-Softstartern oder Frequenzumrichtern konfiguriert werden, um Hochleistungsstarts und einen reibungslosen Betrieb von Hochleistungsmotoren zu unterstützen.
F2: Unterstützt es die Kommunikation mit DCS/SCADA-Systemen?
A: Ja. Kommunikationsmanager können in den Schrank integriert werden und unterstützen Protokolle wie Profibus-DP, Modbus TCP und Ethernet für die Datenintegration und Steuerung mit übergeordneten Systemen.
F3: Kann die Schutzart IP40 in staubigen Umgebungen verwendet werden?
A: IP40 schützt vor festen Gegenständen mit einem Durchmesser von ≥1 mm und ist für allgemeine Industrieumgebungen geeignet. Für Bereiche mit starker Staubbelastung empfiehlt sich ein höheres Schutzniveau oder zusätzliche Abdichtungsmaßnahmen.
F4: Unterstützt es die automatische Übertragungsumschaltung (ATS) für zwei Netzteile?
A: Ja. Es kann mit einer ATS-Einheit konfiguriert werden, um eine nahtlose Umschaltung zwischen Haupt- und Notstromversorgung zu ermöglichen und so eine kontinuierliche Stromversorgung sicherzustellen.
F5: Wie lang ist die Lieferzeit und der Anpassungssupport?
A: Standardkonfigurationsbestellungen haben eine Vorlaufzeit von ca. 20–30 Werktagen. Wir bieten kundenspezifische Designdienstleistungen auf der Grundlage von elektrischen Systemdiagrammen des Benutzers an.
