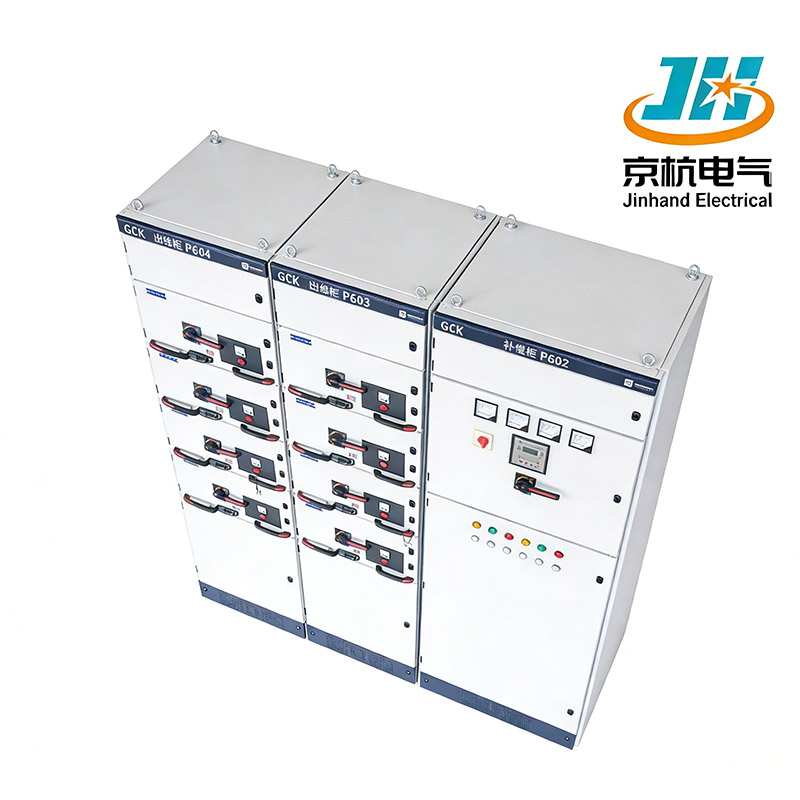

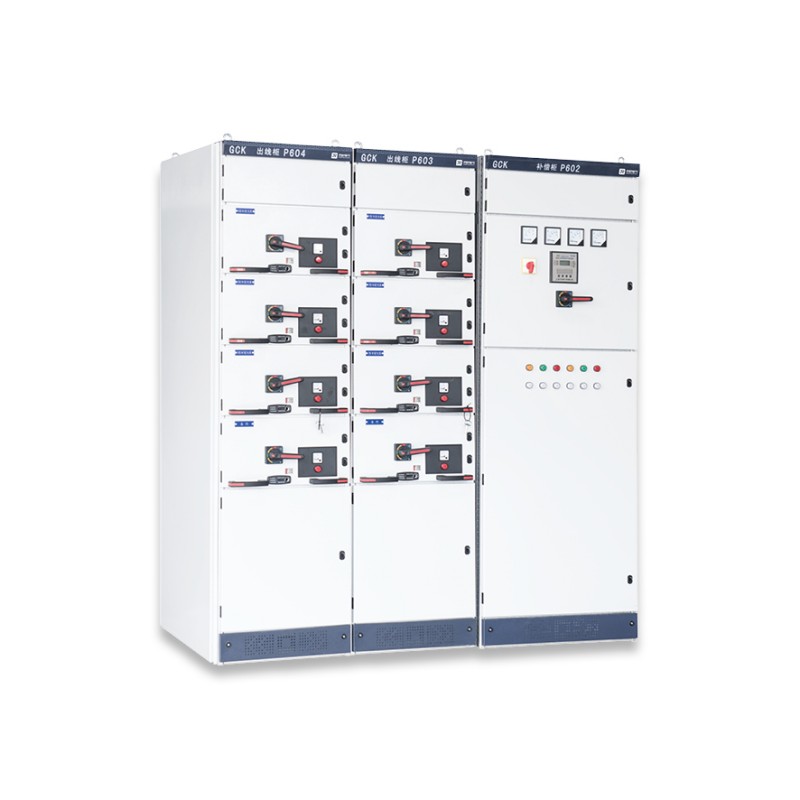

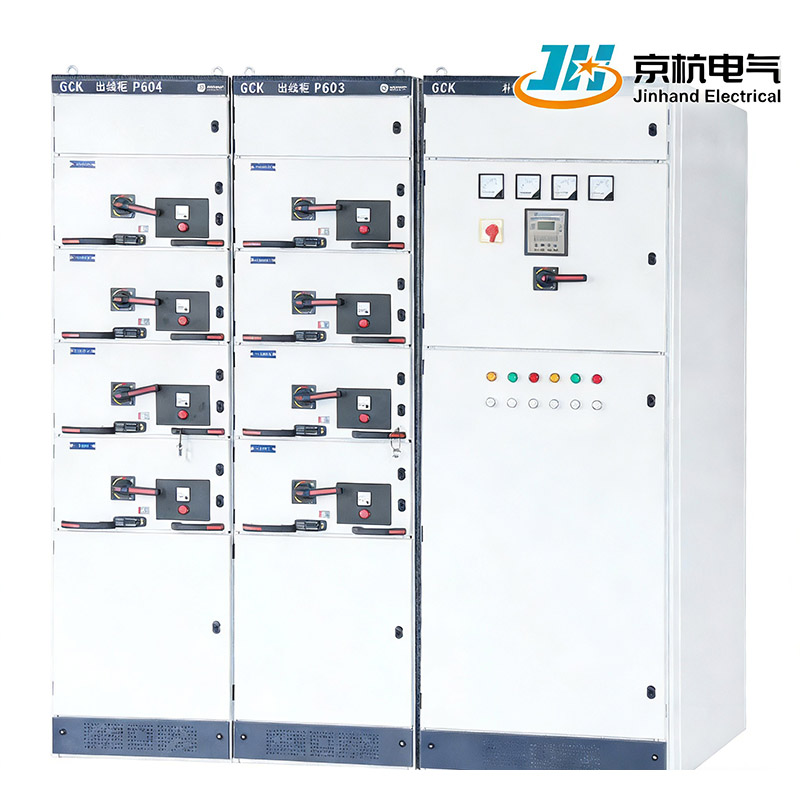

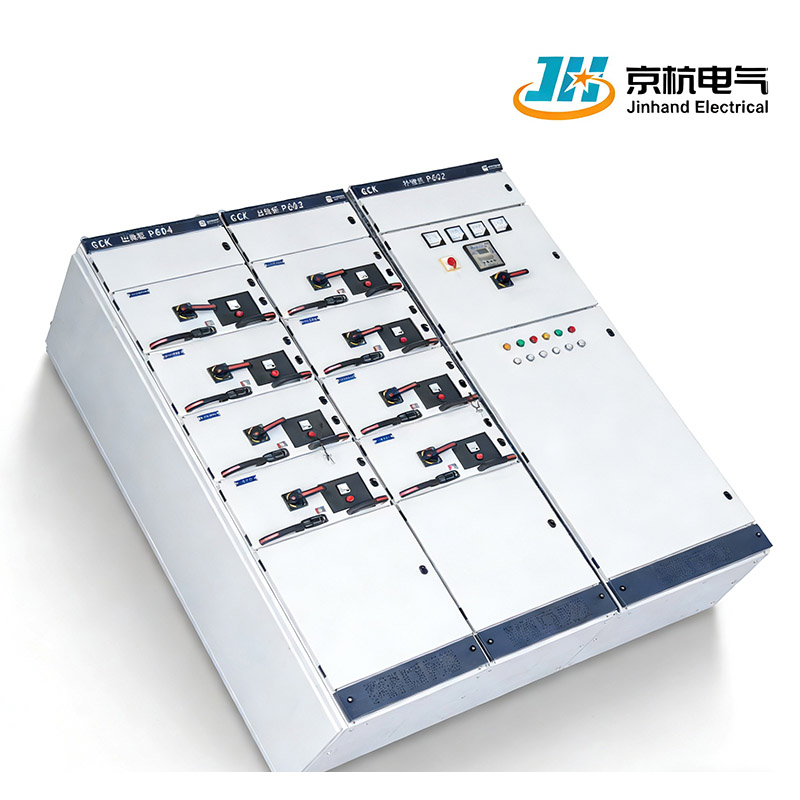

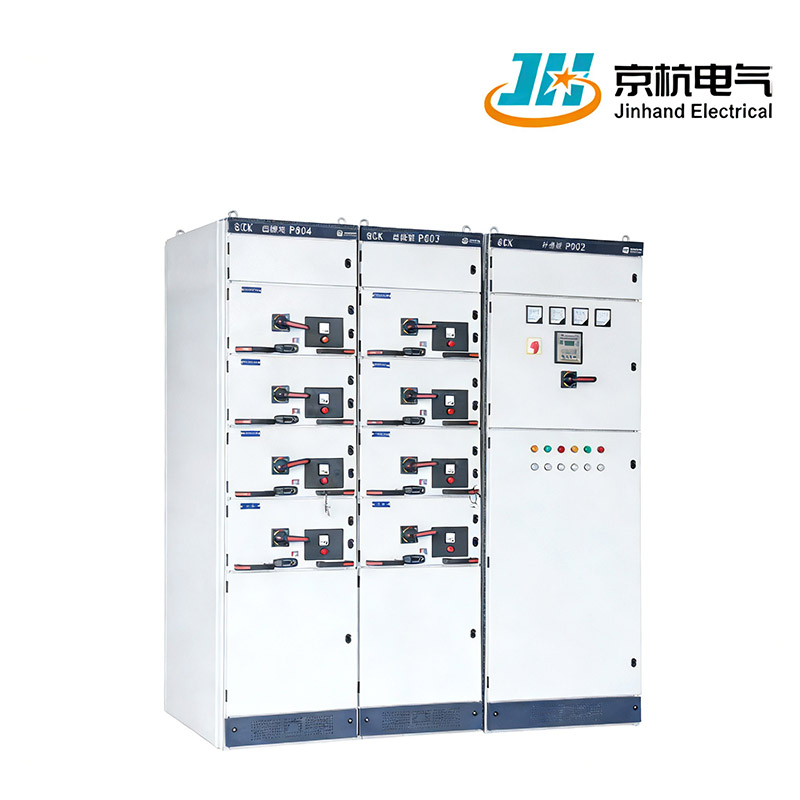

Niederspannungs-Einschubschaltanlage

Die GCK-Niederspannungs-Einschubschaltanlage, hergestellt von Jinhand Electrical aus China, kombiniert PC- und MCC-Einheiten für AC-50-Hz-Systeme bis zu 660 V/3150 A. Als führender Hersteller und Lieferant bietet unser patentgeschütztes Design eine zuverlässige Stromverteilung und Motorsteuerung für Industrie- und Energieanwendungen.

Vorteile

1. Vielseitige Anwendung: Konzipiert für den Einsatz in Kraftwerken, Umspannwerken und Industrieunternehmen, wodurch es für eine Vielzahl von Stromverteilungsanforderungen geeignet ist.
2.Hohe Kapazität: Kann einen maximalen Arbeitsstrom von 3150 A und eine Spannung von bis zu 660 V verarbeiten und gewährleistet so eine robuste Leistung in anspruchsvollen Umgebungen.
3. Doppelte Funktionalität: Kombiniert ein Stromverteilungszentrum (PC) und ein Motorkontrollzentrum (MCC) in einer Einheit, was den Betrieb rationalisiert und den Platzbedarf reduziert.

BETRIEBSUMGEBUNGSBEDINGUNGEN

Hauptmerkmale

1. AC-50-Hz-Verteilungssystem: Speziell für AC-50-Hz-Systeme entwickelt, um die Kompatibilität mit der Standard-Elektroinfrastruktur zu gewährleisten.
2. Energieumwandlung und -steuerung: Ermöglicht eine effektive Energieumwandlung und -verteilungssteuerung für Strom-, Motor- und Beleuchtungsanwendungen.
3.Ausziehbares Design: Verfügt über einen ausziehbaren Mechanismus, der eine einfache Wartung und den Austausch von Komponenten ermöglicht und so die betriebliche Effizienz erhöht.
4.Robuste Konstruktion: Gebaut, um den Strapazen industrieller Umgebungen standzuhalten und langfristige Zuverlässigkeit und Haltbarkeit zu gewährleisten.
5.Erhöhte Sicherheit: Enthält Sicherheitsfunktionen zum Schutz vor Überlastungen und Kurzschlüssen und sorgt so für einen sicheren Betrieb in verschiedenen Anwendungen.

Produkt-Highlights

1.Integriertes PC + MCC-Layout: Kombiniert Stromverteilung und Motorsteuerung in einer kompakten, integrierten Architektur, wodurch erheblich Platz im Verteilerraum gespart und die Verkabelungskosten gesenkt werden.
2. Hohe Schaltleistung und Kurzschlussfestigkeit: Kurzzeitstromfestigkeit der horizontalen Sammelschiene bis zu 80 kA, Spitzenstromfestigkeit 176 kA. Die vertikale Sammelschiene bietet außerdem eine Widerstandsfähigkeit von 50 kA/110 kA und gewährleistet so einen stabilen Betrieb unter extremen Bedingungen wie Kurzschlüssen.
3.Modulare Schubladeneinheiten: Standardschubladeneinheiten sind in fünf Größen erhältlich: 1/2, 1, 2, 3 und 4 Einheiten. Unterstützt Hot-Swapping für schnelle Wartung und Funktionsanpassungen und erhöht so die Systemverfügbarkeit.
4. Intelligente Überwachungs- und Steuerungsschnittstelle: Optionale intelligente Stromzähler und Kommunikationsmanagementmodule unterstützen die Echtzeitüberwachung elektrischer Parameter. Kompatibel mit Automatisierungssystemen über Protokolle wie Modbus und Profibus für Fernüberwachung und Energiemanagement.
5.Mehrstufige Sicherheitsverriegelung: Verfügt über vier Positionen: „Service“, „Test“, „Isoliert“ und „Zurückgezogen“. Ausgestattet mit zwei mechanischen und elektrischen Verriegelungen, um Fehlbedienungen zu verhindern und die Sicherheit des Personals zu gewährleisten.

FAQ

F1: Kann die GCK-Schaltanlage in hochgelegenen Gebieten eingesetzt werden?
A: Ja. Es kann normal in Höhen bis zu 2000 Metern betrieben werden. Für Höhen über 2000 Meter ist eine normgerechte Derating-Auslegung erforderlich und wir können entsprechende Lösungen anbieten.
F2: Unterstützt es mehrere Motorstartmethoden?
A: Ja. Es kann je nach Bedarf mit verschiedenen Motorsteuergeräten wie Direktstartern, Stern-Dreieck-Startern, Sanftstartern und Frequenzumrichtern konfiguriert werden.
F3: Ist die Schutzart IP40 für feuchte Umgebungen geeignet?
A: IP40 ist für allgemeine Industrieumgebungen geeignet und schützt vor festen Gegenständen ≥1 mm. Für feuchte oder staubige Umgebungen werden ein höheres Schutzniveau oder zusätzliche Maßnahmen zur Umgebungskontrolle empfohlen.
F4: Unterstützt es die Schrankerweiterung durch parallele Anordnung?
A: Ja. Der Schrank verfügt über ein standardisiertes modulares Design und unterstützt mehrere Schränke parallel für eine einfache Systemerweiterung und funktionale Kombination.
F5: Was ist die typische Bestellvorlaufzeit? Werden Anpassungen akzeptiert?
A: Standardkonfigurationsbestellungen haben eine Vorlaufzeit von ca. 15–25 Werktagen. Wir unterstützen nicht standardmäßige Anpassungen, einschließlich spezieller Abmessungen, Farben, funktionaler Konfigurationen usw., vorbehaltlich der Verhandlung des Schemas.
