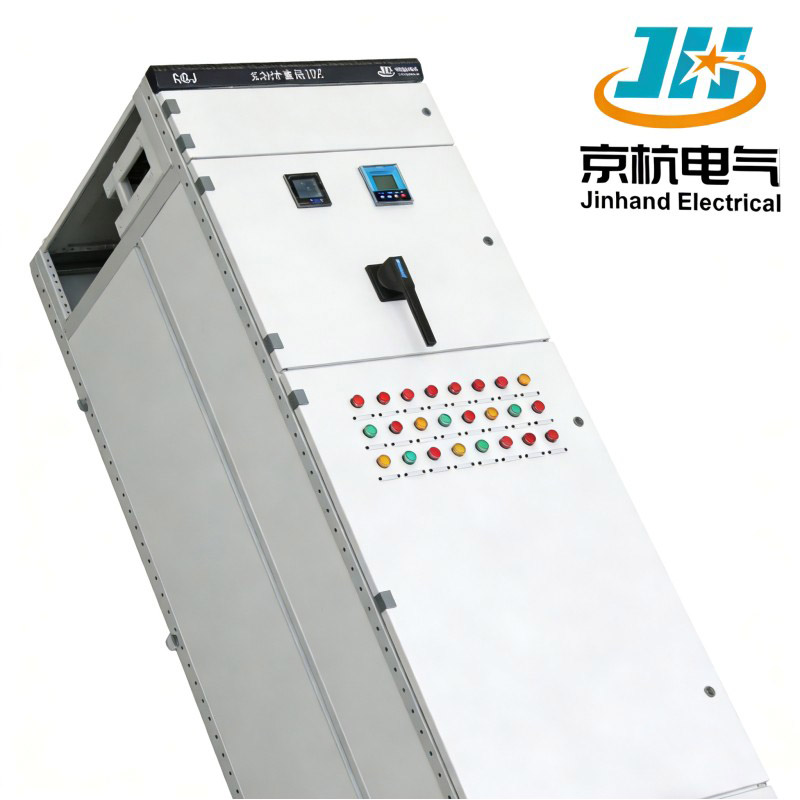

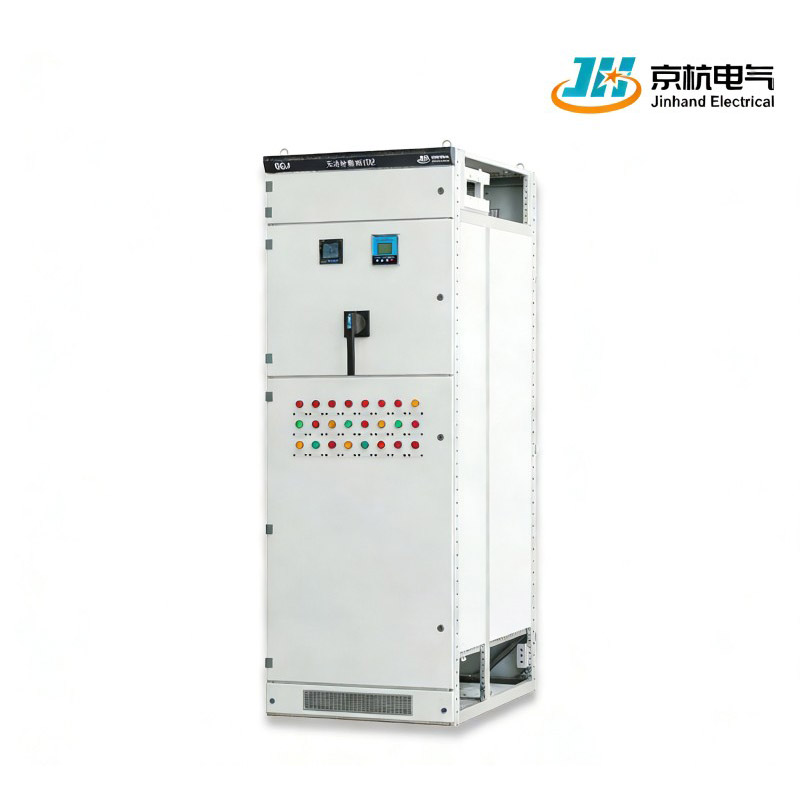

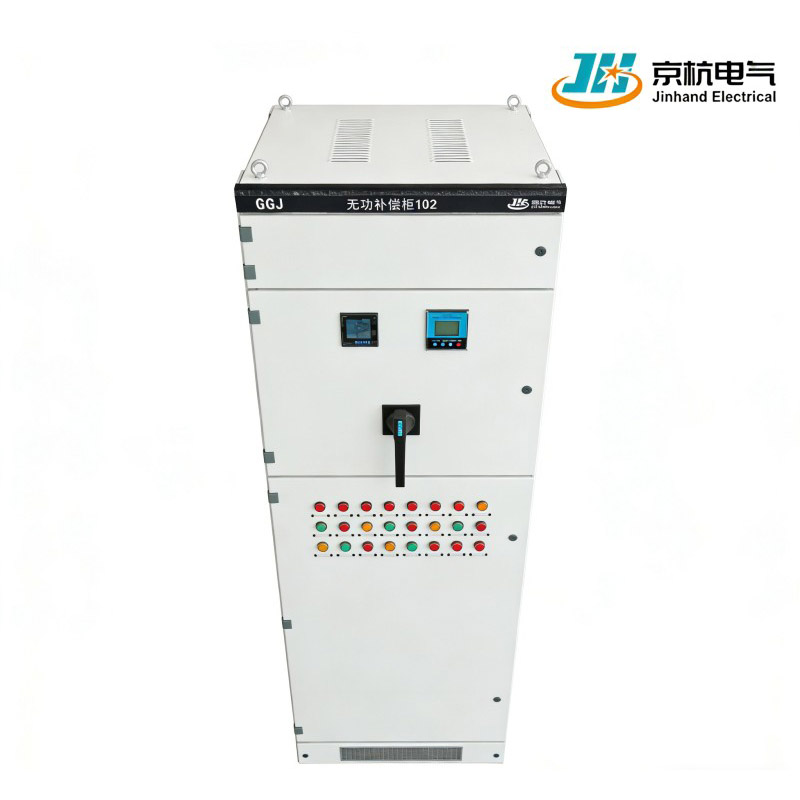

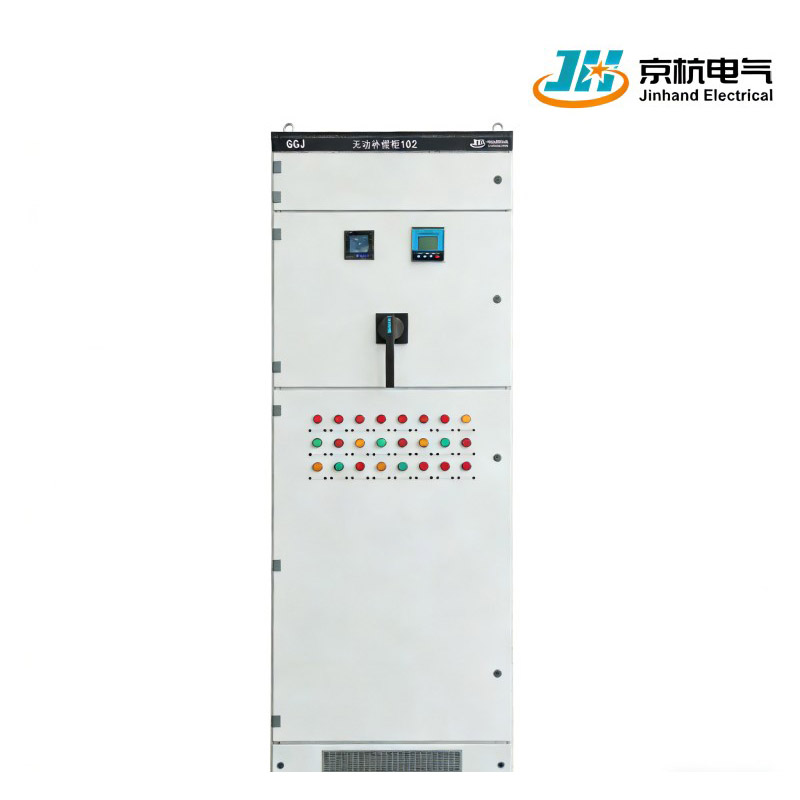

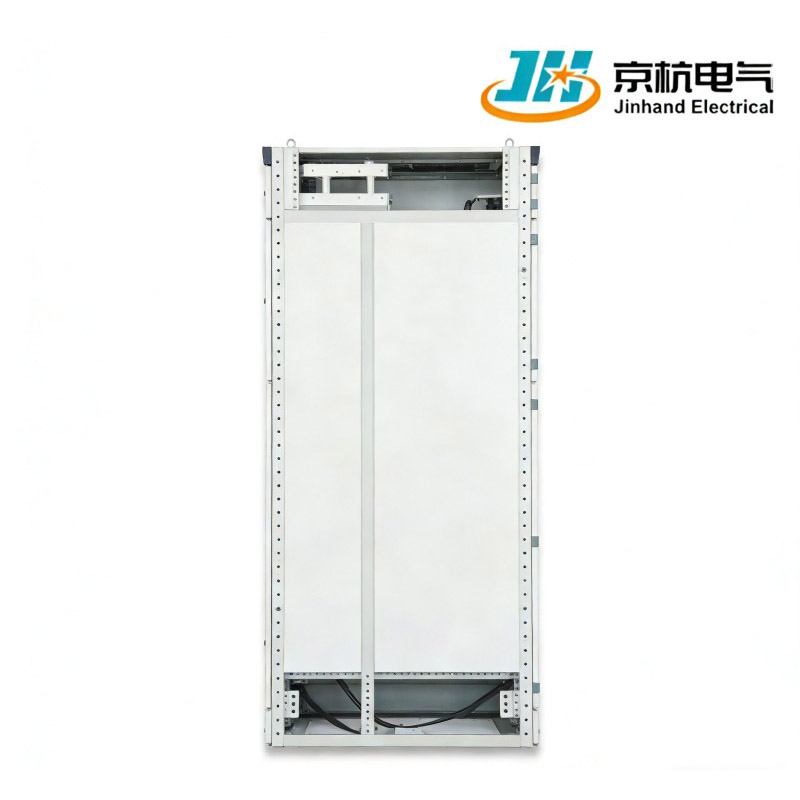

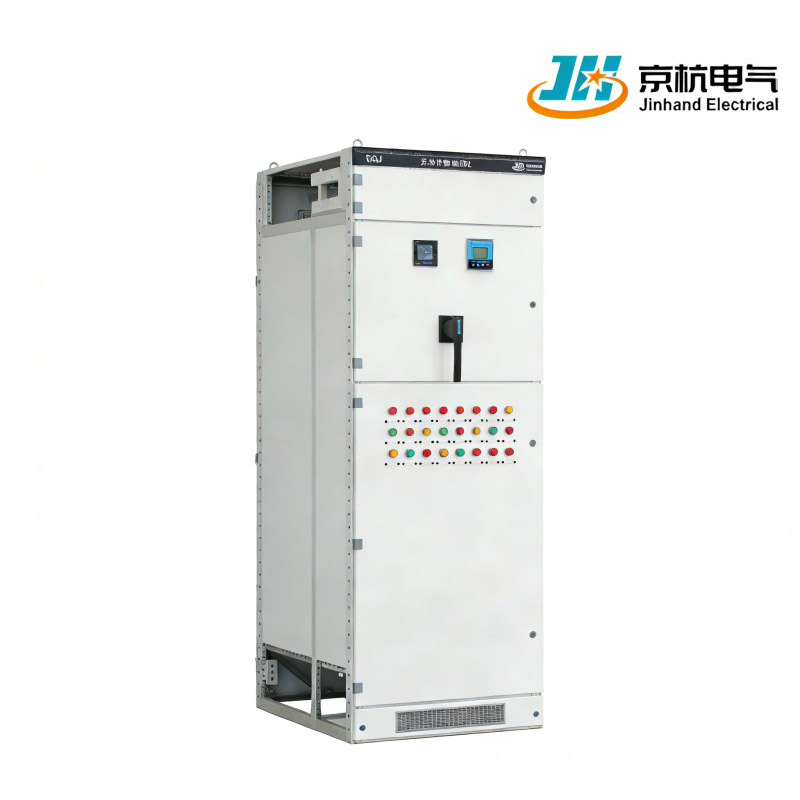

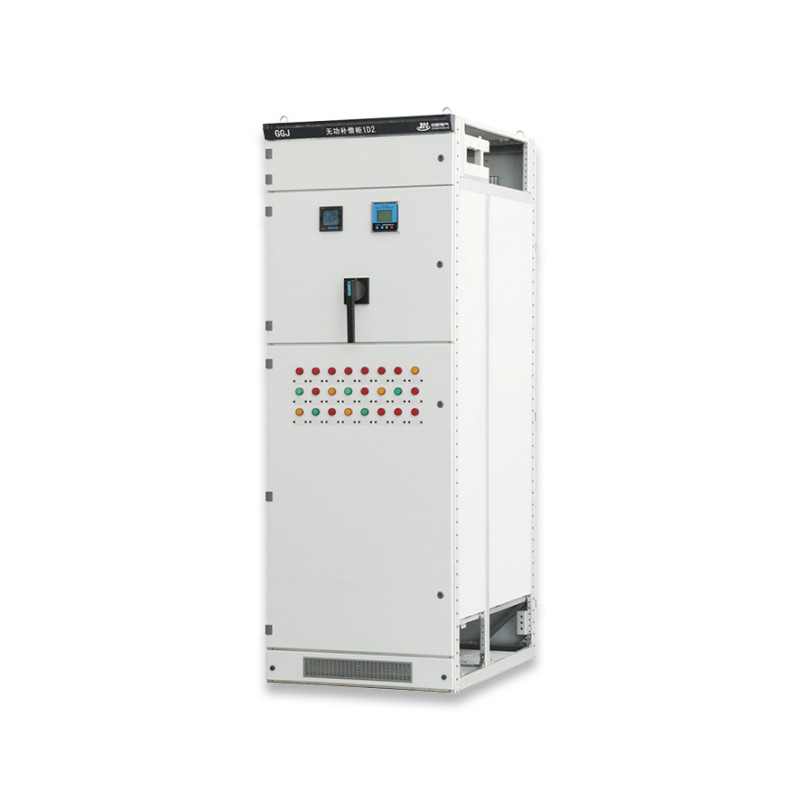

Intelligente Niederspannungs-Blindleistungskompensationsschaltanlage

Model:GGJ

Die intelligente Niederspannungs-Blindleistungskompensationsschaltanlage von GGJ nutzt eine intelligente Steuerung, um Kondensatoren automatisch zu schalten und Oberschwingungen zu filtern. Es reinigt das Netz, reduziert Verluste und verbessert den Leistungsfaktor in industriellen Stromversorgungssystemen.

Anfrage absenden

Produktbeschreibung

Die von Jinhand Electrical in China hergestellte intelligente Niederspannungs-Blindleistungskompensationsschaltanlage GGJ ist auf die spezifischen Anforderungen von Stromnetzen zugeschnitten. Durch den Einsatz intelligenter Steuerungstechnik automatisiert es die Blindleistungskompensation unter Oberschwingungsbedingungen und filtert Oberschwingungen entsprechend den Benutzeranforderungen. Dies verbessert die Stromqualität, reduziert Verluste und verbessert den Leistungsfaktor. Unsere Geräte eignen sich für Stromverteilungssysteme in Branchen wie Elektrizität, Metallurgie, Petrochemie und Baugewerbe und haben ihr überlegenes Design und ihre Leistung in verschiedenen Projekten unter Beweis gestellt.

Vorteile

1. Intelligente Steuerungstechnologie: Enthält eine fortschrittliche intelligente Steuerung für die automatische Umschaltung der Blindleistungskompensation und verbessert so die Betriebseffizienz.
2. Oberschwingungsfilterung: Filtert Oberschwingungen effektiv basierend auf den Benutzeranforderungen heraus, verbessert die Gesamtstromqualität und reduziert die Netzverschmutzung.
3. Verbesserung des Leistungsfaktors: Stellt dem System kapazitive Blindleistung zur Verfügung, wodurch der Leistungsfaktor erheblich verbessert und Energieverluste reduziert werden.

WICHTIGSTE TECHNISCHE PARAMETER

tanφ1	Vor Entschädigung	Um den erforderlichen COSφ2 zu erhalten, sind pro Kilowattlast Kilometer Kondensatoren erforderlich
tanφ1	cosφ1	cosφ2=0,7	cosφ2=0,75	cosφ2=0,8	cosφ2=0,82	cosD2=0,85	cosD2=0,87	cosφ2=0,9	cosφ2=092	cosφ2=0,95	C0Sφ2=097	cosφ2=1,00
4.9	0.2	3.88	4.02	4.15	4.2	4.28	4.33	4.41	4.47	4.57	4.65	4.9
3.87	0.25	2.85	2.99	3.12	3.17	3.25	3.31	3.39	3.45	3.54	3.62	3.87
3.18	0.3	2.16	2.3	2.43	2.48	2.56	2.61	2.7	2.75	2.85	2.93	3.18
2.68	0.35	1.66	1.79	1.93	1.98	2.06	2.11	2.19	2.25	2.35	2.43	2.68
2.29	0.4	1.27	1.41	1.54	1.59	1.67	1.72	1.81	1.87	1.96	2.04	2.29
2.16	0.42	1.14	1.28	1.41	1.46	1.54	1.59	1.68	1.74	1.83	1.91	2.16
2.04	0.44	1.02	1.16	1.29	134	1.42	1.47	1.56	1.62	1.71	1.79	2.04
1.93	0.46	0.91	1.05	1.18	1.23	1.31	1.36	1.45	15	1.6	1.68	193
1.83	0.48	0.81	0.95	1.08	1.13	1.21	1.26	1.34	1.4	1.5	1.58	1.83
1.73	0.5	0.71	0.85	0.98	1.03	1.11	1.17	1.25	1.31	1.4	1.48	1.73
1.64	0.52	0.62	0.76	0.89	0.94	1.02	1.08	1.16	1.22	1.31	1.39	1.64
1.56	0.54	0.54	0.68	0.81	0.86	0.94	0.99	1.07	1.13	123	1.31	1.56
1.48	0.56	0.46	0.6	0.73	0.78	0.86	0.91	1	1.05	1.15	123	1.48
1.4	0.58	0.38	0.52	0.65	0.71	0.78	0.84	0.92	0.98	1.08	1.15	1.4
1.33	0.6	0.31	0.45	0.58	0.64	0.71	0.77	0.85	0.91	1	108	1.33
1.27	0.62	0.25	0.38	0.52	0.57	0.65	0.7	0.78	0.84	0.94	101	127
1.2	0.64	0.18	0.32	0.45	0.5	0.58	0.63	0.72	0.77	0.87	0.95	1.2
1.14	0.66	0.12	0.26	0.39	0.44	0.85	0.57	0.65	0.71	0.81	0.89	114
1.08	0.68	0.06	0.2	0.33	0.38	0.46	0.51	0.59	0.65	0.75	0.83	1.08
1.02	0.7		0.14	0.27	0.32	0.4	0.45	0.54	0.59	0.69	0.77	1.02
0.96	0.72		0.08	0.21	0.27	0.34	0.4	0.48	0.54	0.63	0.71	0.96
0.91	0.74		0.03	0.16	0.21	0.29	0.34	0.42	0.48	0.58	0.66	0.91
0.86	0.76			0.11	0.16	0.24	0.29	0.37	0.43	0.53	0.6	0.86
0.8	0.78			0.05	0.1	0.18	0.24	0.32	0.38	0.47	0.55	0.8
0.75	0.8				0.05	0.13	0.18	0.27	0.32	0.42	0.5	0.75
0.7	0.82					0.08	0.13	0.21	0.27	0.37	0.45	0.7
0.65	0.84					0.03	0.08	0.16	0.22	0.32	0.4	0.65
0.59	0.86						0.03	0.11	0.17	0.26	0.34	0.59
0.84	0.88							0.06	0.11	0.21	0.29	0.54
0.48	0.9								0.06	0.16	0.23	0.48
0.48	0.92									0.1	0.18	0.43
0.36	0.94									0.03	0.11	0.36
0.29	0.96										0.01	0.29
0.2	0.98											0.2

Hauptmerkmale

1. Maßgeschneidertes Design für Stromnetze: Speziell entwickelt, um die Anforderungen verschiedener Stromnetzumgebungen zu erfüllen und eine effektive Leistung in realen Anwendungen sicherzustellen.
2. Vielseitige Anwendungen: Geeignet für den Einsatz in Stromverteilungssystemen in verschiedenen Branchen wie Elektrizität, Metallurgie, Petrochemie, Bauwesen, Maschinenbau und Bergbau.
3. Verlustreduzierung: Trägt zur Verringerung von Energieverlusten und zur Beseitigung von Oberwellengefahren bei und fördert so eine sauberere und effizientere Stromnetzumgebung.

Produkt-Highlights

1. Adaptiver intelligenter Steuerungsalgorithmus: Verwendet adaptive Steuerungsstrategien auf der Grundlage von Fuzzy-Logik oder neuronalen Netzen, um Lastschwankungen und harmonische Inhalte in Echtzeit zu analysieren und Kondensatorschaltstrategien für eine optimale Kompensation dynamisch zu optimieren.
2. Mehrere Harmonic-Minderungsmodi: Unterstützt verschiedene Modi, einschließlich reiner Kompensation, Filterkompensation und Hybridkompensation. Kann eine aktive oder passive Filterung für charakteristische Harmonische wie die 3., 5., 7. und 11. Ordnung durchführen und so unterschiedliche Anforderungen an die Stromqualität erfüllen.
3. Umfassender Kondensatorschaltschutz: Ausgestattet mit Überspannungs-, Überstrom-, Unterspannungs-, Temperatur- und Oberschwingungsgrenzschutz. Verwendet Thyristor-Schalt- oder Hybrid-Schalttechnologie, um ein einschaltstromfreies Kondensatorschalten zu erreichen und so die Lebensdauer der Geräte zu verlängern.
4. Integrierte Überwachung und Kommunikation: Verfügt über einen integrierten hochauflösenden Touchscreen zur Echtzeitanzeige wichtiger Parameter wie Leistungsfaktor, Spannung, Strom und Gesamtharmonische Verzerrung (THD). Unterstützt RS485- und Ethernet-Kommunikation, kompatibel mit Protokollen wie Modbus und IEC 61850 für eine einfache Integration in Energiemanagementsysteme.
5. Modulares und erweiterbares Design: Verwendet standardisierte Leistungsmodule und Filtermodule, die ein flexibles Hinzufügen oder Entfernen je nach Kompensationskapazität und Filteranforderungen ermöglichen. Unterstützt zukünftige Erweiterungen und funktionale Upgrades.

FAQ

F1: Kann die GGJ-Schaltanlage in Anwendungen mit vielen Frequenzumrichtern (VFDs) eingesetzt werden?
A: Ja. Dieses Produkt wurde speziell für den Umgang mit Oberschwingungen entwickelt, die von nichtlinearen Lasten wie Frequenzumrichtern erzeugt werden, und bietet eine starke Oberschwingungsunterdrückung und Funktionen zur Blindleistungskompensation.
F2: Unterstützt die Steuerungsstrategie eine phasengetrennte Kompensation?
A: Ja. Der intelligente Controller ermöglicht eine phasengetrennte Erkennung und Kompensation, was sich besonders für Stromverteilungssysteme mit dreiphasiger Lastunsymmetrie eignet.
F3: Verfügt es über Funktionen zur Datenprotokollierung und Energieeffizienzanalyse?
A: Ja. Das Gerät kann historische Stromqualitätsdaten und Kompensationsschaltaufzeichnungen protokollieren sowie Leistungsfaktor-Trenddiagramme und Energieverbrauchsanalyseberichte erstellen.
F4: Wie hoch ist das Schutzniveau? Ist es für Umgebungen mit hohen Temperaturen geeignet?
A: Die Standardschutzstufe ist IP30, höhere Stufen sind auf Anfrage erhältlich. Der Betriebstemperaturbereich beträgt -5°C bis +40°C. Für Umgebungen mit hohen Temperaturen werden eine verbesserte Belüftung oder Komponenten für einen breiten Temperaturbereich empfohlen.
F5: Bieten Sie Design- und Simulationsdienstleistungen für Vergütungssysteme an?
A: Ja, das tun wir. Basierend auf Benutzersystemparametern und Stromqualitätstestdaten können wir den Entwurf eines Kompensationsschemas und eine Simulationsanalyse bereitstellen, um eine rationelle Konfiguration sicherzustellen und die gewünschten Ergebnisse zu erzielen.
