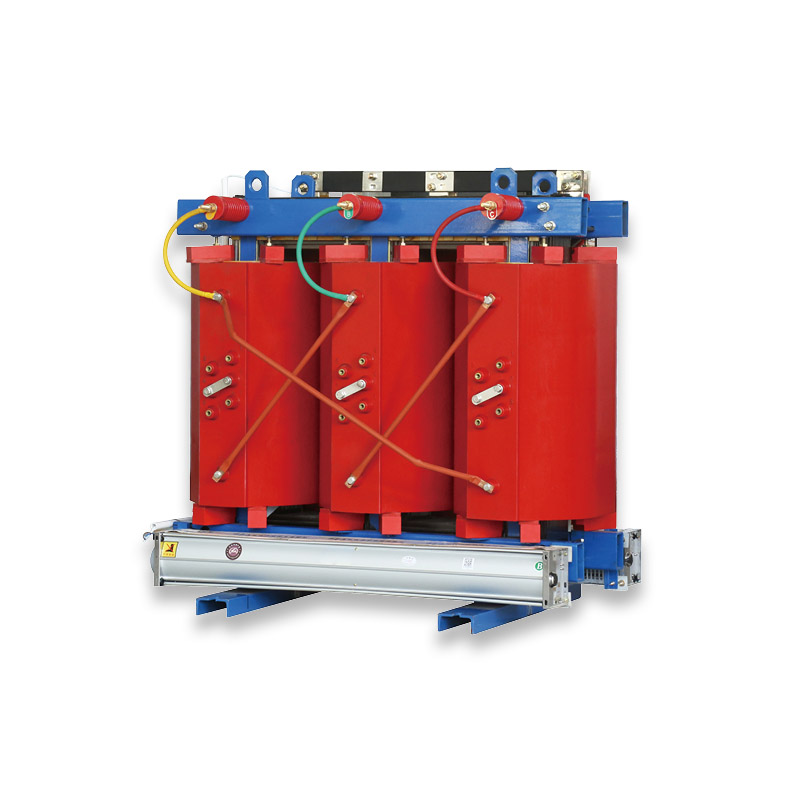

Dreiphasen-Trockentransformator aus Gießharz mit 500 kVA

Der 500-kVA-Dreiphasen-Trockentransformator aus Gießharz von Jinhand verwendet Epoxidharz-Vakuumguss und ist für Innenanwendungen mit hohem Brandschutz konzipiert. Es unterstützt 6/6,3/6,6/10/10,5/11 kV Hochspannungseingang (±5 %/±2 × 2,5 % Stufenanpassung) und 0,4 kV Niederspannungsausgang, kompatibel mit Yyn0/Dyn11-Verbindungsgruppen. Wichtige Spezifikationen: SCB14 (Lastverlust: 4390 kW, Leerlaufstrom: 1,0 %); SCB18 (Lastverlust: 4390 kW, Leerlaufstrom: 1,0 %); Kurzschlussimpedanz: 4 %. Basierend auf mehr als 10 Jahren Erfahrung in Forschung und Entwicklung werden alle Geräte zu 100 % im Werk getestet (Isolations-, Verlust- und Kurzschlussfestigkeitstests), um eine stabile Leistung für globale kritische Infrastrukturen und den industriellen Einsatz in Innenräumen zu gewährleisten.

Vorteile

1. Breites Anwendungsspektrum: Das Produkt eignet sich für eine Vielzahl von Umgebungen und ist daher vielseitig für verschiedene Branchen und Anwendungen geeignet.
2.Hohe Brandschutzkonformität: Speziell für den Einsatz an Standorten mit strengen Brandschutzanforderungen entwickelt, um erhöhte Sicherheit in kritischen Bereichen zu gewährleisten.

WICHTIGSTE TECHNISCHE PARAMETER

Hauptmerkmale

1. Kompatibilität mit kritischen Infrastrukturen: Passt in Bergwerke, U-Bahnen, Krankenhäuser, Schulen und Hochhäuser – kein spezieller Transformatorraum erforderlich.
2. Geräuscharmer Betrieb: Vibrationsdämpfer und Schallschutzschichten reduzieren den Lärm auf ≤53 dB (1 m), 10–15 dB unter den nationalen Standards.
3.Globale Netzanpassungsfähigkeit: 50-Hz-Standard, Mehrspannungseingang und flexible Hahnanpassung, Anpassung an 95 % der Stromverteilungsszenarien in Innenräumen.
4. Umweltfreundliches Design: Recycelbare Materialien, ungiftige Emissionen – im Einklang mit umweltfreundlichem Bauen und nachhaltigen Entwicklungszielen.

Produktverkaufsargumente

1. Brandsicherer Kernvorteil: F1-Zertifizierung, die 99 % der Brandrisiken von in Öl getauchten Transformatoren eliminiert, zertifiziert für feuersensible Bereiche.
2. Ultraeffizienter Betrieb: SCB18 spart etwa 2.800 kWh/Jahr im Vergleich zu herkömmlichen Modellen; 1,0 % Leerlaufstrom reduzieren den Blindleistungsverlust um 28 %.
3.Innovative Gusstechnologie: Integrierter Hoch-/Niederspannungs-Spulenguss – mechanische Festigkeit um 40 % höher als bei geteilten Designs, beständig gegen Feuchtigkeit/Vibration.
Lebensdauer von über 4,30 Jahren: Anti-Aging-Epoxid-Isolierung und Vollkupferwicklungen (Leitfähigkeit ≥58 MS/m) sorgen für langfristige Zuverlässigkeit.
5.Smart-Ready-Integration: Unterstützt die Temperaturüberwachung und die Konnektivität von Gebäudemanagementsystemen (BMS) für die digitale Verwaltung.
6. Platzsparende Installation: Kompakte Struktur, keine Ölgrube erforderlich – spart 35 % Installationsraum im Vergleich zu Öltransformatoren.

Optimierung der Betriebs- und Wartungskosten

1. Keine Wartungskosten: Nur das Abwischen des Oberflächenstaubs ist erforderlich; Jährliche Wartungskosten ≤ 200 $ (75 % niedriger als bei Modellen mit Ölbad).
2. Vorteile der Energieeinsparung: Der Leerlaufverlust von 670 W des SCB18 reduziert die jährlichen Stromkosten um 280–420 US-Dollar (basierend auf einem Industrietarif von 0,1–0,15/kWh).
3. Langfristige Einsparungen beim Austausch: Bei einer Lebensdauer von mehr als 30 Jahren werden Ersatzkosten in Höhe von 18.000 bis 28.000 US-Dollar alle 10 bis 15 Jahre vermieden.
4.Hohe Betriebseffizienz: Werksseitig vorab debuggt, Installation vor Ort in 6 Stunden abgeschlossen – wodurch Projektausfallzeiten minimiert werden.

Logistik und Installation

1.Einfacher Transport: Leichte (≈1.350 kg), kompakte Verpackung – geeignet für die Lieferung in Hochhäusern oder engen Korridoren.
2. Vereinfachte Installation: Montage auf Standardhalterungen/Böden; 2-3 Elektriker führen den Aufbau in 6 Stunden durch, kein spezielles Fundament erforderlich.
3. Vollständiger Support: Kostenlose Beratung vor Ort, kostenlose Werkzeuge (Drehmomentschlüssel, Isolationstester), technischer Fernsupport rund um die Uhr.

Haltbarkeit und Stabilität

1. Umweltverträglichkeit: Betrieb in feuchten, staubigen oder korrosiven Innenräumen; Isolationswiderstand ≥1000MΩ nach 10 Jahren.
2. Strukturelle Zuverlässigkeit: Vibrationsbeständiges integriertes Gussdesign – keine Spulenverschiebung oder Isolationsschäden.
3. Kontinuierlicher Betrieb: MTBF >22.000 Stunden, unterstützt eine unterbrechungsfreie Stromversorgung rund um die Uhr für kritische Einrichtungen.

Vorteile des Produktionsprozesses

1.Erweitertes Gießen: Das Vakuum-Epoxidharzgießen gewährleistet eine 100-prozentige Isolierungsdurchdringung und verhindert Luftblasen.
2.Präzisionsfertigung: CNC-Automatikwicklung (Steigungsfehler ≤0,1 mm) und Roboterschweißen für gleichbleibende Qualität.
3. Strenge Qualitätskontrolle: ISO9001-konform, 18 Inspektionslinks, 100 % Rohmaterial- und Endproduktprüfung.

Grüne energiesparende Eigenschaften

1. Effizienzkonformität: Erfüllt die Standards GB 20052-2020 Klasse 1/2 und ist für Energiesparzuschüsse berechtigt.
2.Umweltfreundliche Materialien: RoHS/REACH-konformes Epoxidharz und ungiftige Flammschutzmittel – 100 % recycelbar.
3. CO2-armer Betrieb: SCB18 reduziert die jährlichen CO2-Emissionen um etwa 3,5 Tonnen und unterstützt damit globale „Double Carbon“-Ziele.

Vorteile der Lieferkette

1.Stabile Rohstoffe: Langfristige Partnerschaften mit Top-Lieferanten; 3-monatiger Sicherheitsvorrat für Epoxidharz/Kupfer, um Verzögerungen zu vermeiden.
2.Schnelle Anpassung: 3-tägige Design-Bearbeitungszeit für Spannungs-/Schutzgradanpassungen; 2 dedizierte Produktionslinien.
3. Schnelle Lieferung: Standardmodelle: 25–35 Tage; maßgeschneiderte Modelle: 40–50 Tage – 30 % schneller als der Branchendurchschnitt.

Kundendienst

1. Vorverkauf: Kostenlose Vor-Ort-Umfragen, Lastberechnung und maßgeschneiderte Pläne; transparente Angebote.
2.In-Sales: Dedizierter Kundenmanager, Produktionsverfolgung in Echtzeit und wöchentliche Fortschrittsaktualisierungen.
3. After-Sales: 1 Jahr kostenlose Garantie; 24/7-Hotline; Wartung vor Ort (24–48 Stunden im Inland, 3–7 Tage im Ausland).
4. Mehrwert: Kostenlose Betriebsschulung, Anleitung zur BMS-Integration und jährliche Überprüfung des Gerätezustands.

FAQ

F1: SCB14 vs. SCB18?
A: SCB14 (Klasse 2, 790 W Leerlaufverlust); SCB18 (Klasse 1, 670 W, energieeffizienter).
F2: Benötigt man einen eigenen Raum?
A: Nein – installieren Sie es in Elektroräumen mit ausreichender Belüftung (Luftstrom ≥0,3 m/s).
F3: Tägliche Wartung?
A: Oberflächenstaub monatlich abwischen; Überprüfen Sie die Befestigungselemente vierteljährlich. fachmännische Inspektion alle 2-3 Jahre.
F4: Geeignet für U-Bahnen/Minen?
A: Ja – feuchtigkeits-/staubbeständig, zertifiziert für Untergrund- und Tunnelumgebungen.

Kundenbewertung und Fälle

1. Schlüsselprojekte: 45 Einheiten für ein inländisches Handelszentrum; 30 Einheiten für die südamerikanische Mineninfrastruktur.
2. Zertifizierungen: ISO9001, IEC 60076, Brandschutzklasse F1, RoHS-Konformität.

Verladung und Versand

Wir arbeiten mit über 30 Ländern zusammen und bieten EXW/FOB/CIF-Konditionen an. Zu unseren Dienstleistungen gehören fachmännische feuchtigkeits- und stoßfeste Verpackungen, maßgeschneiderte Dokumentationen (z. B. Handelsrechnungen und Prüfberichte) sowie eine Logistikverfolgung in Echtzeit, die eine 98-prozentige pünktliche Lieferung garantiert.
