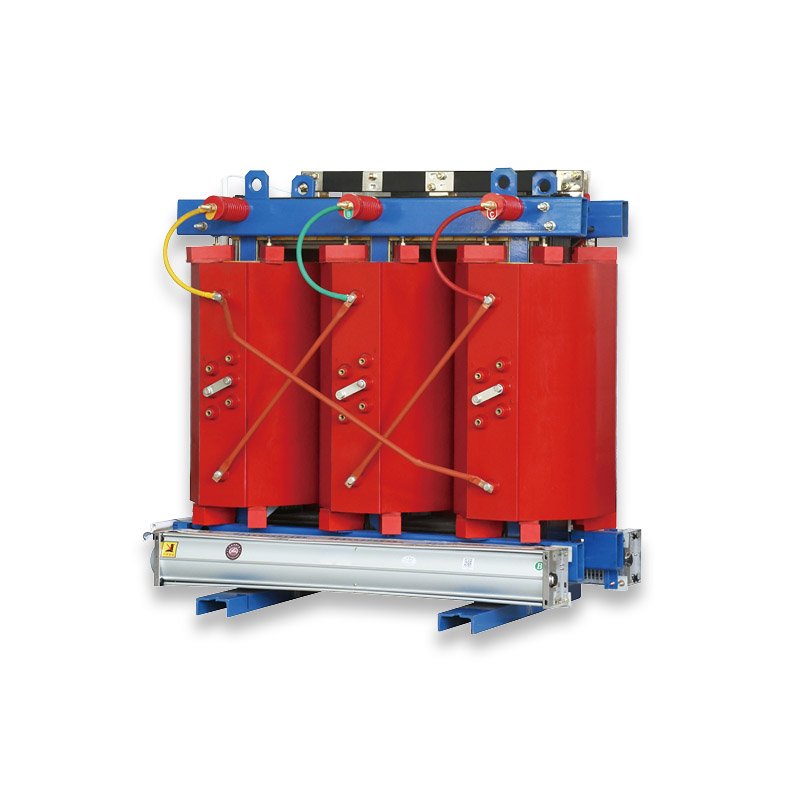

3-Phasen-Trockentransformator mit 630 kVA

Der dreiphasige 630-kVA-Trockentransformator von Jinhand verwendet Epoxidharz-Vakuumguss und unterstützt einen Hochspannungseingang von 6–11 kV (±5 %/±2 × 2,5 % Abgriff) und einen Ausgang von 0,4 kV (Yyn0/Dyn11). Wichtige Spezifikationen: Kurzschlussimpedanz 6 %, Leerlaufstrom 0,85 %. Basierend auf mehr als 10 Jahren Erfahrung werden alle Geräte einer 100-prozentigen Werksprüfung unterzogen, um weltweit stabile Innenanwendungen zu gewährleisten.

Vorteile

1. Brandschutzklasse F1: Ölfreies Design eliminiert Brand-/Leckagerisiken, ideal für sensible Bereiche.
2. Doppelte Effizienzstufen: SCB14 (Klasse 2), SCB18 (Klasse 1) mit 20 % geringerem Leerlaufverlust.
3.Umweltanpassungsfähigkeit: Feuchtigkeits-/staub-/korrosionsbeständig für feuchte/staubige Innenräume.
Wartungsfreie Lebensdauer von über 4,30 Jahren: Stabile Isolierung, 0,5 % jährliche Fehlerrate.

WICHTIGSTE TECHNISCHE PARAMETER

Hauptmerkmale

1.Kompatibel mit kritischen Infrastrukturen: Passt in Bergwerke, Krankenhäuser und Hochhäuser – kein spezieller Transformatorraum.
2.Geringes Rauschen: ≤55 dB (1 m), 10–15 dB unter den nationalen Standards.
3.Globale Netzanpassungsfähigkeit: 50 Hz, Mehrspannungseingang für 95 % der Innenszenarien.
4. Umweltfreundlich: Recycelbare Materialien, keine schädlichen Emissionen.

Produktverkaufsargumente

1. Feuersicherer Kern: F1-Klasse-Zertifizierung, eliminiert 99 % der Brandrisiken von Öltransformatoren.
2.Ultraeffizient: SCB18 spart ca. 3.600 kWh/Jahr; 0,85 % Leerlaufstrom reduzieren den Blindverlust um 30 %. 3.Innovatives Gießen: Integriertes Spulendesign, 40 % höhere mechanische Festigkeit.
Lebensdauer über 4,30 Jahre: Vollkupferwicklungen + alterungsbeständige Epoxidisolierung.
5.Smart-Ready: Unterstützt die Temperaturüberwachung und die Integration von Gebäudemanagementsystemen.

Betriebskostenoptimierung

1.Minimale routinemäßige Wartungskosten: Die vollständig geschlossene Gussstruktur sorgt für einen im Wesentlichen wartungsfreien Betrieb – es sind nur ein monatliches Abwischen des Oberflächenstaubs und vierteljährliche Überprüfungen der Befestigungselemente erforderlich, wobei die jährlichen Wartungskosten ≤ 200 US-Dollar betragen, was einer Reduzierung um 80 % im Vergleich zu Öltransformatoren entspricht, die regelmäßige Ölwechsel und professionelle Überholungen erfordern.
2.Erhebliche Energiekosteneinsparungen: Der extrem niedrige Leerlaufverlust von 775 W des SCB18 reduziert die jährlichen Stromkosten um 360–540 US-Dollar (basierend auf einem Industrietarif von 0,1–0,15/kWh). Die Reduzierung des Blindleistungsverlusts um 30 % verbessert die Effizienz des Stromnetzes weiter und reduziert zusätzliche Energieverschwendung.
3. Langfristige Eliminierung der Austauschkosten: Die Lebensdauer von über 30 Jahren vermeidet die hohen Austauschkosten von 20.000 bis 30.000 US-Dollar, die für herkömmliche Transformatoren alle 10 bis 15 Jahre anfallen, wodurch die Gesamtbetriebskosten (TCO) erheblich gesenkt werden und ein außergewöhnlicher langfristiger wirtschaftlicher Wert erzielt wird.

Logistik und Installation

1.Einfacher Transport: Leichte, kompakte Verpackung für die Lieferung in Hochhäusern/Innenräumen.
2. Vereinfachter Aufbau: Kein spezielles Fundament; 2-3 Elektriker führen die Installation in 6 Stunden durch.
3. Vollständiger Support: Kostenlose Beratung vor Ort, kostenlose Tools, technische Fernhilfe rund um die Uhr.

Haltbarkeit und Stabilität

1.Extreme Umweltbeständigkeit: Der Transformator ist mit hervorragender Feuchtigkeits-, Staub- und Korrosionsbeständigkeit ausgestattet und arbeitet stabil in Innenräumen mit relativer Luftfeuchtigkeit ≥ 95 %, hoher Luftfeuchtigkeit, starkem Staub und milden korrosiven Bedingungen (z. B. Bergwerken, U-Bahnen und Industrieanlagen).
2. Langfristige Isolationszuverlässigkeit: Das hochwertige Gussmaterial aus Epoxidharz behält über die Zeit hinweg eine hervorragende Isolationsleistung bei, mit einem Isolationswiderstand von ≥1000 MΩ, selbst nach 10 Jahren Dauerbetrieb. Unter normalen Betriebsbedingungen treten keine Alterung oder Leistungseinbußen auf.
3. Ununterbrochener Dauerbetrieb: Bietet eine mittlere Zeit zwischen Ausfällen (MTBF) von >20.000 Stunden und eine jährliche Fehlerrate von 0,5 % und unterstützt eine unterbrechungsfreie Stromversorgung rund um die Uhr für kritische Einrichtungen wie Krankenhäuser, Rechenzentren und industrielle Produktionslinien und gewährleistet so die Geschäfts- und Produktionskontinuität.

Vorteile des Produktionsprozesses

1.Erweitertes Gießen: Vakuum-Epoxidverfahren, 100 % Isolationsdurchdringung.
2. Präzisionsfertigung: CNC-Wicklung, Roboterschweißen für gleichbleibende Qualität.
3. Strenge Qualitätskontrolle: ISO9001-konform, 18 Inspektionslinks, 100 % Prüfung.

Grüne energiesparende Eigenschaften

1. Konformität mit doppelter Effizienz: SCB14 erfüllt GB 20052-2020 Klasse 2; SCB18 erfüllt die Klasse 1 und ist somit für umweltfreundliches Bauen und Energiesparzuschüsse qualifiziert.
2. Umweltfreundliche Materialien: RoHS/REACH-konformes Epoxidharz; biologisch abbaubare Flammschutzmittel – keine Schadstoffe bei der Herstellung, Verwendung oder Entsorgung.
3. CO2-armer Betrieb: SCB18 reduziert die jährlichen CO2-Emissionen um ~4,5 Tonnen; 100 % recycelbare Strukturmaterialien (Kupfer, Stahl, Epoxidharz) unterstützen die Kreislaufwirtschaft.

Vorteile der Lieferkette

1.Stabile Rohstoffversorgung: Langfristige Partnerschaften mit Top-Lieferanten – 3-monatiger Sicherheitsbestand zur Vermeidung von Produktionsverzögerungen.
2. Schnelle Anpassung: Das professionelle Forschungs- und Entwicklungsteam liefert innerhalb von 3 Arbeitstagen personalisierte Designs (Spannung, Schutzart, intelligente Funktionen). 2 spezielle Produktionslinien für 630-kVA-Modelle.
3. Schnelle Lieferung: Standardmodelle: 25–35 Tage Vorlaufzeit; maßgeschneiderte Modelle: 40–50 Tage – 30 % schneller als der Branchendurchschnitt.

Warum Jinhand wählen?

1. Technische Stärke: mehr als 50-köpfiges Forschungs- und Entwicklungsteam (10 leitende Ingenieure); Unabhängige Epoxidguss- und elektromagnetische Designfunktionen.
2. Qualitätssicherung: Vollständige Qualitätskontrolle, 18 Inspektionslinks und Tests durch Dritte – 0 fehlerhafte Produktlieferungsrate.
3.Service aus einer Hand: Von der Konzeption vor dem Verkauf bis zur Wartung nach dem Verkauf, Bereitstellung maßgeschneiderter Lösungen für verschiedene Innenszenarien.
4.Globale Reputation: Langfristige Partnerschaften mit führenden Infrastrukturunternehmen.

Innovation und Intelligenz

1. Intelligente Überwachung: Temperatursensoren + RS485-Kommunikation.
2.Vorausschauende Wartung: Ungewöhnliche Warnungen per SMS/APP.
3.Automatisierter Schutz: Optionale Übertemperaturabschaltung.

Anwendbare Szenarien und Werte

1.Szenarien: Minen, U-Bahnen, Krankenhäuser, Handelszentren, Hochhäuser.
2. Gelöste Problempunkte: Brandgefahr, hoher Wartungsaufwand, Lärm, Platzmangel.
3.Wert: 99 % Reduzierung des Brandrisikos, 80 % Reduzierung der Betriebs- und Wartungskosten, 40 % Platzeinsparung.

FAQ

F1: SCB14 vs. SCB18?
A: SCB14 (Klasse 2, 910 W Leerlaufverlust); SCB18 (Klasse 1, 775 W, energieeffizienter).
F2: Benötigt man einen eigenen Raum?
A: Nein – installieren Sie es in Elektroräumen mit ausreichender Belüftung.
F3: Tägliche Wartung?
A: Staub monatlich abwischen, Befestigungselemente vierteljährlich überprüfen; fachmännische Inspektion alle 2-3 Jahre.
F4: Geeignet für U-Bahnen/Minen?
A: Ja – feuchtigkeits-/staubbeständig, flammhemmend.

Verladung und Versand

Wir arbeiten mit über 30 Ländern zusammen und unterstützen EXW/FOB/CIF. Professionelle feuchtigkeits- und stoßfeste Verpackungen, individuelle Dokumentation und Echtzeit-Logistikverfolgung gewährleisten eine 98 % pünktliche Lieferung.
