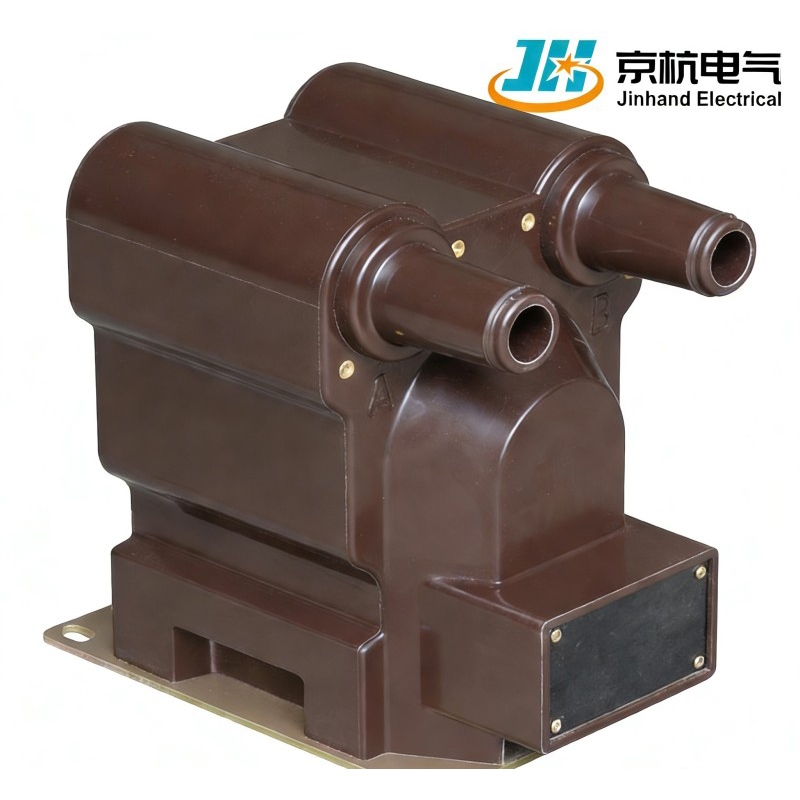

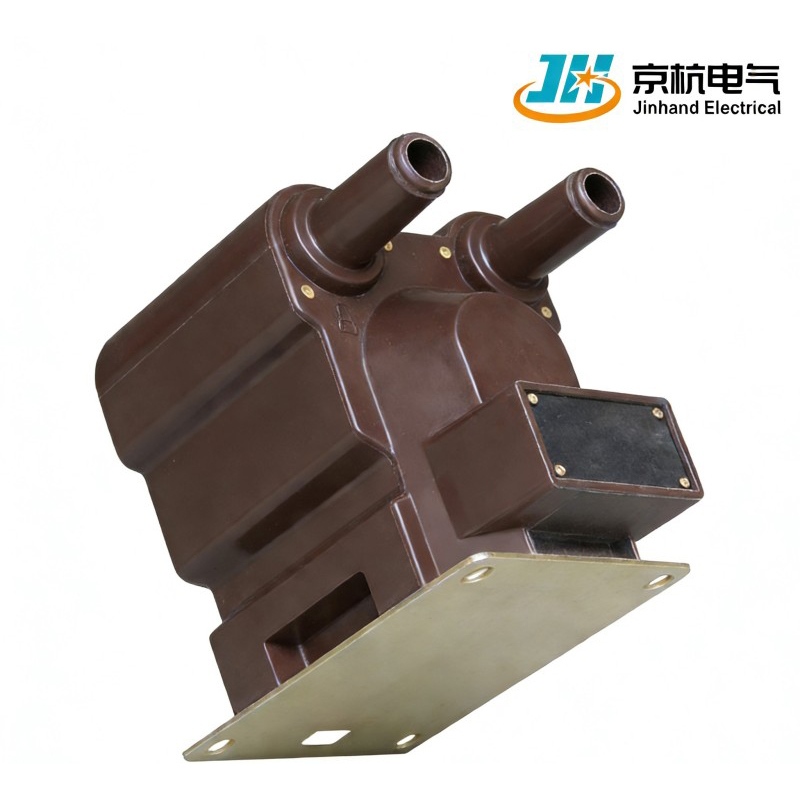

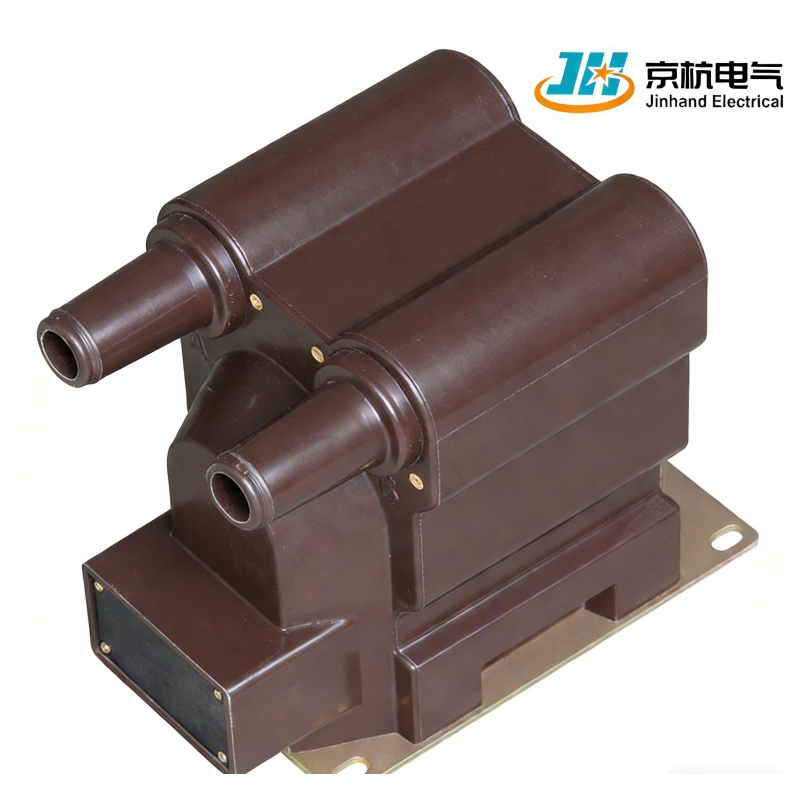

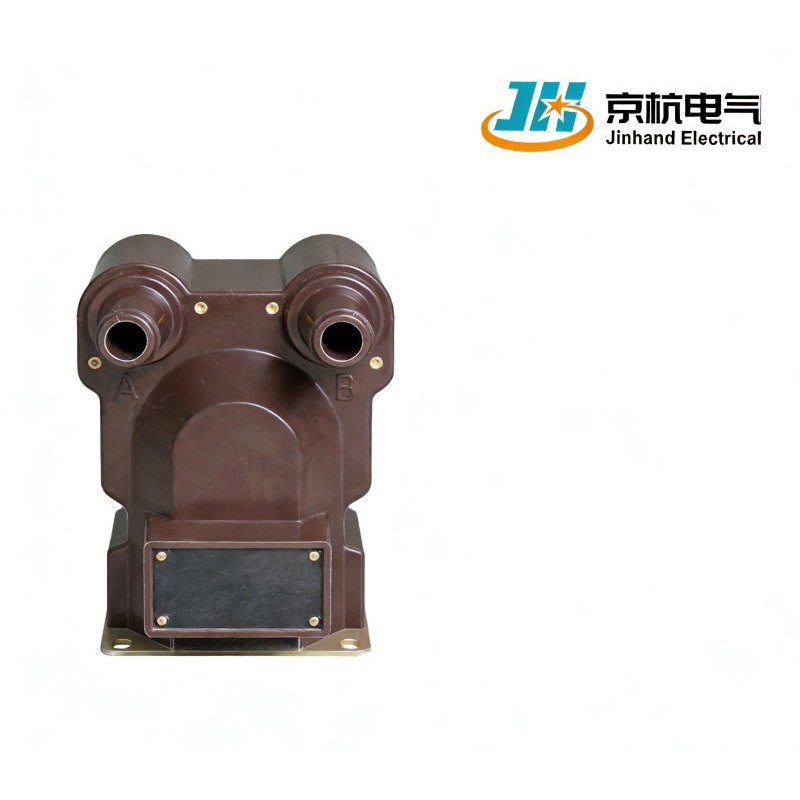

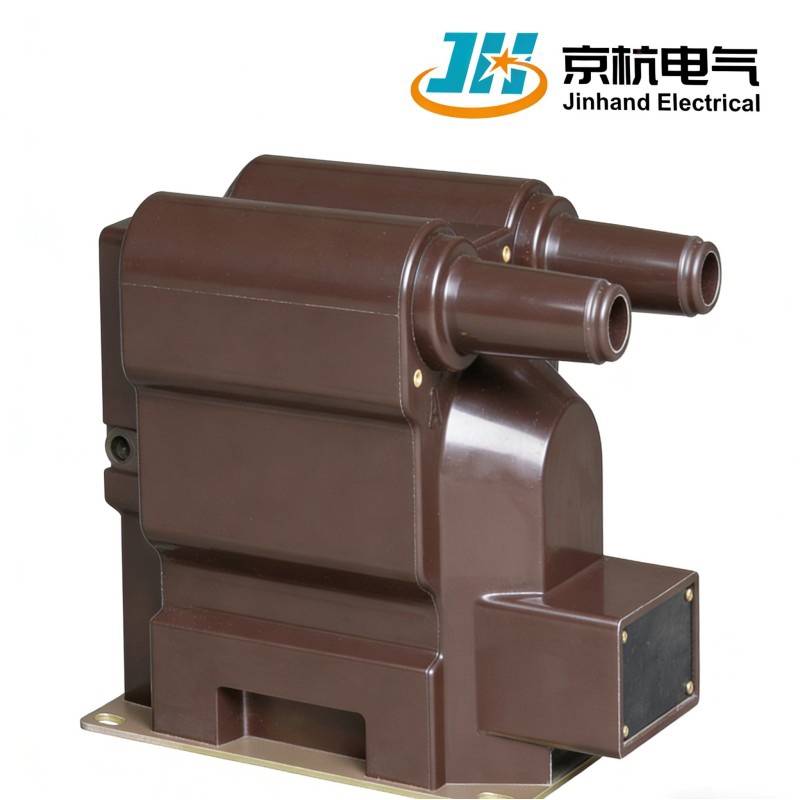

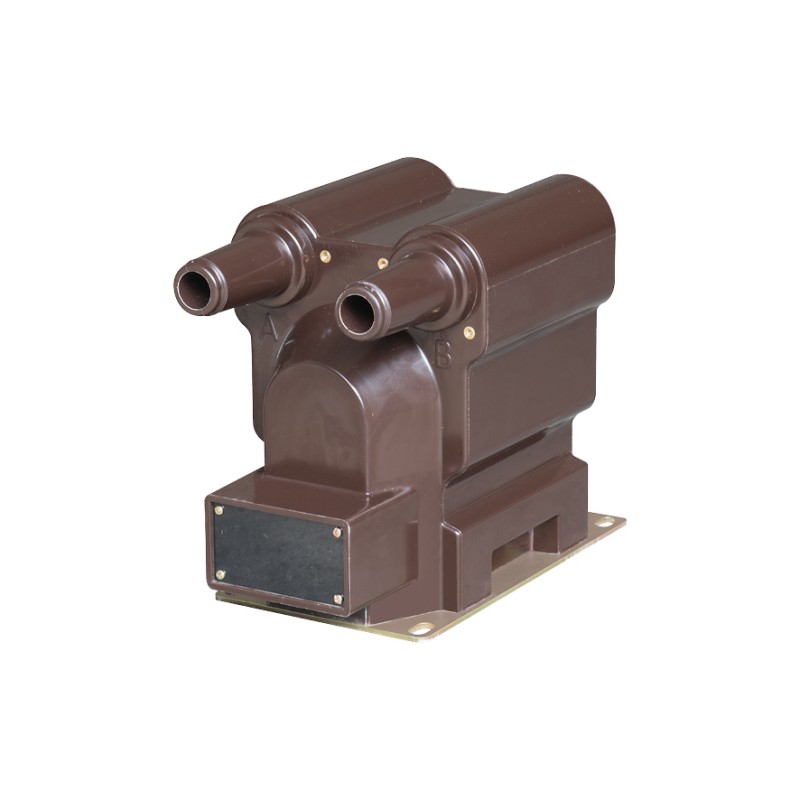

Der HV-Spannungstransformator JDZ18-10R von Jinhand Electrical aus China entspricht GB/T 20840.1,3 und IEC 61869-1,3. Als führender Hersteller und Werkslieferant erfüllt unsere vielseitige Produktlinie die unterschiedlichen Branchenanforderungen und arbeitet zuverlässig bei -5 °C bis +40 °C bei 50/60 Hz.
1. Einhaltung von Standards: Entspricht den Standards GB/T 20840.1, 3 und IEC 61869-1, 3 und gewährleistet so hohe Sicherheit und Zuverlässigkeit.
2. Großer Temperaturbereich: Funktioniert effektiv in einem breiten Umgebungstemperaturbereich von -5 °C bis +40 °C und ist somit vielseitig für verschiedene Umgebungen geeignet.
3. Mehrere Isolationsstufen: Bietet Isolationsoptionen von 12/42/75 kV und 7,2/30/60 kV und ermöglicht so eine individuelle Anpassung an spezifische Anwendungsanforderungen.
| Nennspannungsverhältnis | Genauigkeitsklasse | Nennleistung | Begrenzen Sie die Ausgabe |
| 6/0,1/0,1 | 0,2/0,2 | 15/15 | 300 |
| 6/0,1/0,22 | 0,2/3 | 20/300 | 300 |
| 10/0,1/0,1 | 0,2/0,2 | 15/15 | 300 |
| 10/0,1/0,22 | 0,2/3 | 20/300 | 300 |
1. Leistungsfaktoroptimierung: Verfügt über einen Leistungsfaktor von cosφ = 0,8, der die Energieeffizienz während des Betriebs verbessert.
2.Frequenzvielseitigkeit: Kann mit Nennfrequenzen von 50 Hz oder 60 Hz betrieben werden, was die einfache Integration in verschiedene elektrische Systeme erleichtert.
1.Flexible Doppelwicklungskonfiguration: Bietet mehrere Sekundärwicklungskombinationen, z. B. 6/0,1/0,1, 10/0,1/0,22 usw., erfüllt gleichzeitig hochpräzise Mess- und Schutzfunktionsanforderungen und erreicht „ein Gerät, zwei Verwendungsmöglichkeiten“.
2.Hohe Genauigkeit und hohe Ausgangskapazität: Die Messgenauigkeit erreicht die Klasse 0,2, die Nennleistung 15–20 VA und die Grenzleistung bis zu 300 VA, geeignet für verschiedene anspruchsvolle elektrische Umgebungen.
3. Vollfrequenzkompatibilität: Unterstützt den 50-Hz- und 60-Hz-Zweifrequenzbetrieb und passt sich für den Plug-and-Play-Einsatz an verschiedene Netzstandards weltweit an.
1. Energieeffizientes Design: Der Leistungsfaktor erreicht cosφ = 0,8, wodurch der Blindleistungsverlust des Systems erheblich reduziert und die Gesamtenergieeffizienz verbessert wird.
2. Langlebige, wartungsfreie Struktur: Verwendet eine vollständig geschlossene Epoxidharz-Gusstechnologie mit dauerhafter und stabiler Isolationsleistung, wodurch spätere Wartungskosten und Ausfallraten erheblich reduziert werden.
1.Leichtes und kompaktes Design: Kompakte Struktur und flexible Installation, geeignet für die Integration in verschiedene Schaltanlagen und Stromverteilungssysteme.
2.Globale Standardverpackung: Bietet dreifachen Schutz vor Stößen, Feuchtigkeit und Korrosion und unterstützt so einen sicheren Transport über große Entfernungen. Bereits stabil in über 30 Länder weltweit beliefert.
1. Starke Anpassungsfähigkeit an große Temperaturbereiche: Betriebstemperaturbereich von -5 °C bis +40 °C, stabile Leistung in verschiedenen klimatischen Umgebungen.
2. Mehrfacher Isolationsschutz: Bietet zwei Isolationsstufenoptionen: 12/42/75 kV und 7,2/30/60 kV, mit ausgezeichneter Überspannungsfestigkeit und Anpassungsfähigkeit an die Umgebung.
1. Vollautomatische Produktionslinie: Verwendet fortschrittliche Prozesse wie CNC-Wickeln, Vakuumgießen und Aushärten bei konstanter Temperatur, um eine hohe Produktkonsistenz und stabile Leistung zu gewährleisten.
2.Strenges Qualitätskontrollsystem: Jede Einheit wird mehreren Tests unterzogen, einschließlich Netzfrequenzfestigkeit, Teilentladung und Genauigkeitsüberprüfung, wobei sowohl GB/T- als auch IEC-Zertifizierungen eingehalten werden.
1. Unabhängige Ausgänge mit doppelter Genauigkeit: Sekundärwicklungen können unabhängig voneinander verschiedene Genauigkeitsklassen erreichen (z. B. Klasse 0,2 + Klasse 3) und sich flexibel an verschiedene Anwendungsszenarien wie Messung, Überwachung und Schutz anpassen.
2. Design mit geringem magnetischen Verlust und geringem Temperaturanstieg: Die optimierte Magnetkreisstruktur und das Kühlsystem führen zu einem geringen Betriebstemperaturanstieg und eignen sich für den Einbau in Schaltschränken mit hoher Dichte.
1. Verwendung umweltfreundlicher Materialien: Isoliermaterialien entsprechen internationalen Umweltstandards, sind ungiftig und harmlos und unterstützen eine nachhaltige Entwicklung.
2. Verbesserung der Systemenergieeffizienz: Ein verlustarmes Design trägt dazu bei, den Gesamtblindleistungsverlust im Netz zu reduzieren und unterstützt so den Aufbau umweltfreundlicher Stromsysteme.
1. Branchenführender Hersteller: Jinhand Electric verfügt über mehr als ein Jahrzehnt professioneller Erfahrung in Forschung, Entwicklung und Produktion. Die Produkte werden weltweit exportiert und verfügen über mehrere nationale und internationale Zertifizierungen.
2. Starke Anpassungsfähigkeit: Unterstützt die flexible Anpassung von Spannungsverhältnissen, Isolationspegeln, Ausgangskombinationen usw. mit schneller Reaktion auf die individuellen Bedürfnisse der Kunden.
3.Lieferung mit hoher Kosteneffizienz: Durch die Nutzung von Skaleneffekten und einer ausgereiften Lieferkette bieten wir wettbewerbsfähige Preise und stellen gleichzeitig eine hervorragende Qualität sicher.
F: Ist dieses Produkt für neue Energiekraftwerke geeignet?
A: Ja, der JDZ18-10R eignet sich mit seiner hohen Genauigkeit, breiten Temperaturanpassungsfähigkeit und starken Isolationseigenschaften gut für die Spannungsmessung und den Schutz in neuen Energiekraftwerken wie Photovoltaik- und Windkraftanlagen.
F: Können die beiden Sekundärwicklungen gleichzeitig zur Messung und zum Schutz verwendet werden?
A: Ja. Beispielsweise ist beim Modell mit den Spezifikationen 10/0,1/0,22 kV die 0,1-kV-Wicklung (Klasse 0,2) für die Messung geeignet, während die 0,22-kV-Wicklung (Klasse 3) für Schutz oder Überwachung geeignet ist.
F: Wird die Anpassung für spezielle Umgebungen unterstützt?
A: Ja. Kundenspezifische Produktversionen für spezielle Umgebungen wie große Höhen, hohe Luftfeuchtigkeit und hohe Verschmutzung können je nach Kundenwunsch bereitgestellt werden.
1. Umfassende technische Beratung: Bietet Produktauswahl, Systemintegration und Installationsberatung.
2.Schnelle After-Sales-Reaktion: 18 Monate Produktgarantie, wobei technische Probleme innerhalb von 24 Stunden behoben werden.
3.Globale Logistikunterstützung: Hilft bei der Organisation von See-, Luft- und Landtransporten und bietet umfassende Logistikverfolgungsdienste.
