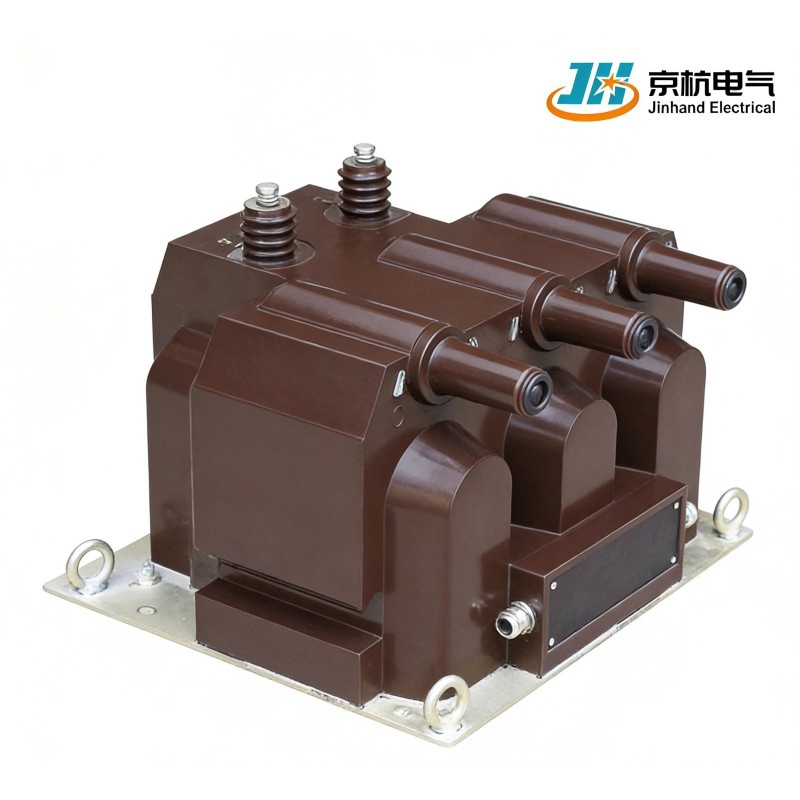

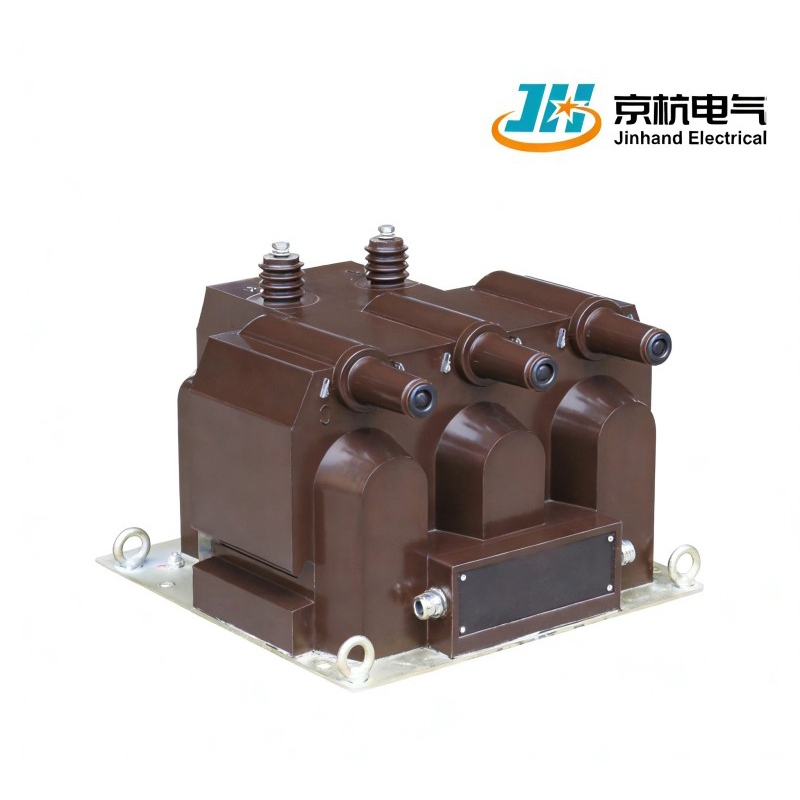

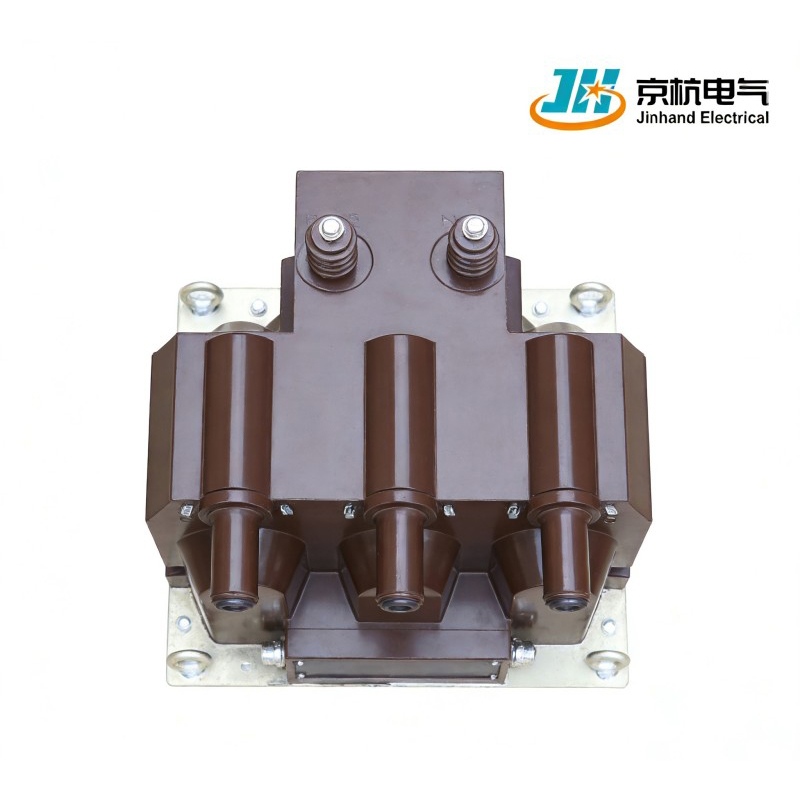

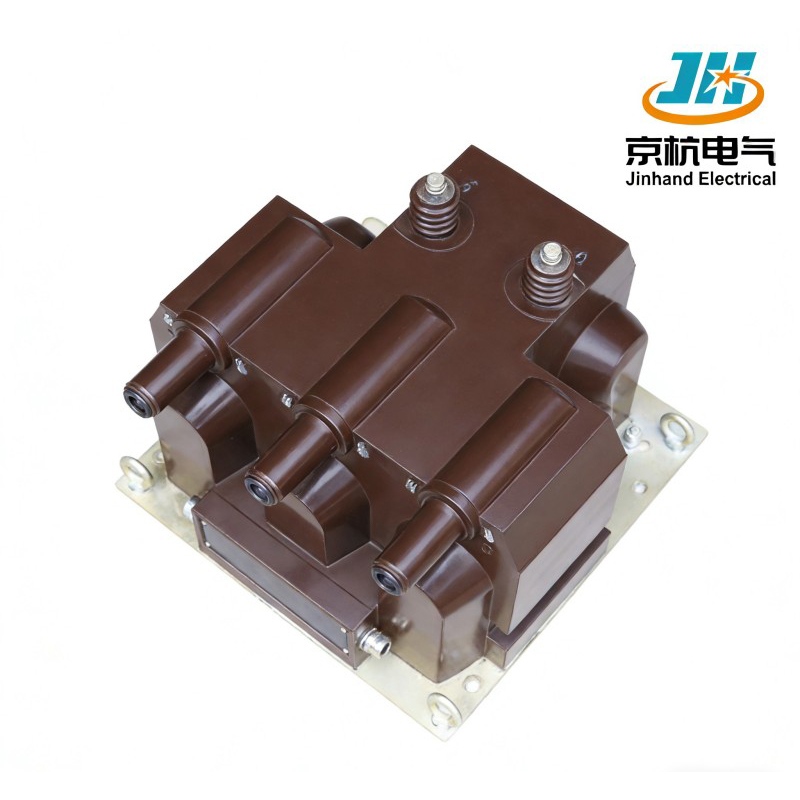

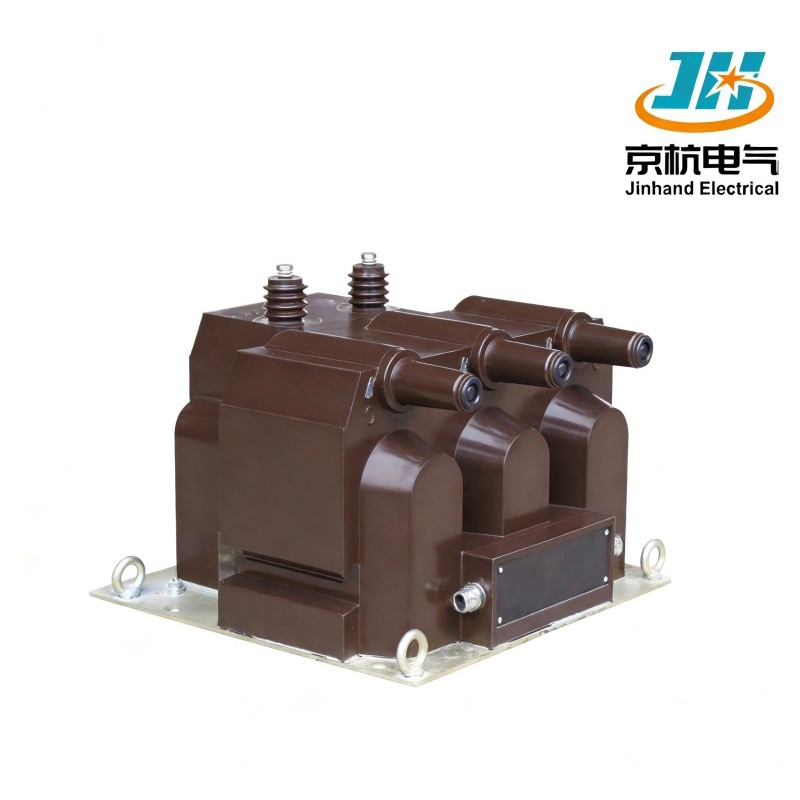

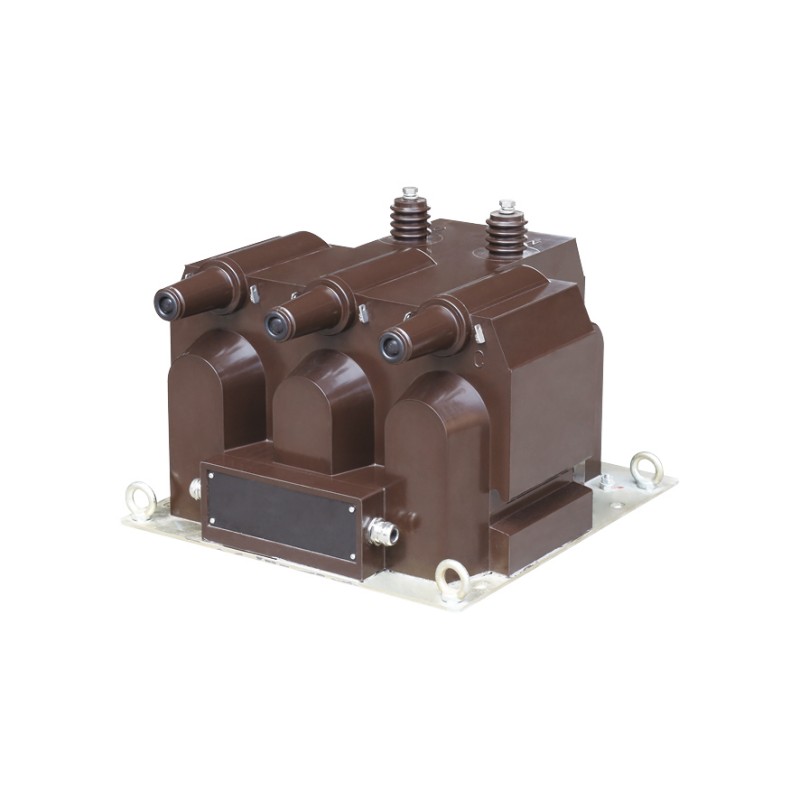

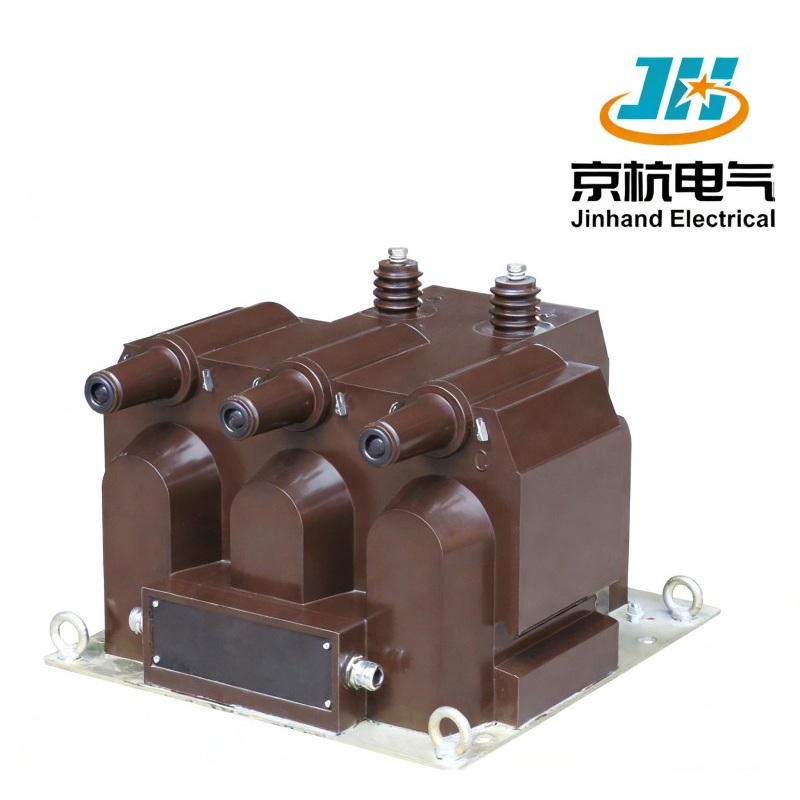

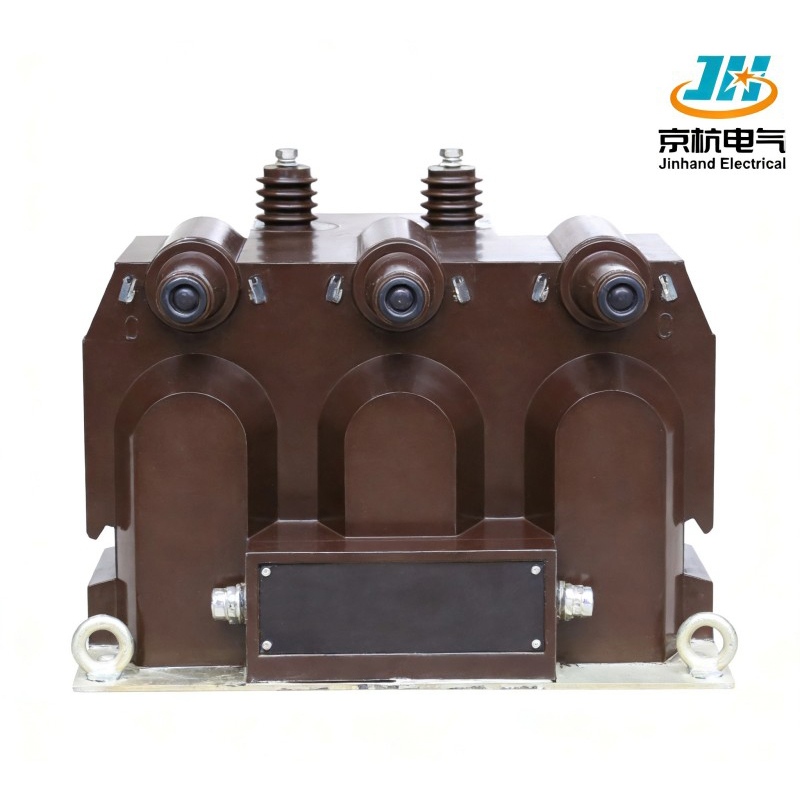

Der von Jinhand Electrical in China hergestellte Potenzialtransformator JSZY12-10NFR entspricht den Standards GB/T 20840.1, 3 und IEC 61869-1, 3. Es arbeitet bei Temperaturen von -5℃ bis +40℃ und verfügt über Isolationswerte von 12/42/75 kV und 7,2/30/60 kV. Mit einem Leistungsfaktor von cosφ = 0,8 unterstützt es Frequenzen von 50 Hz oder 60 Hz. Unsere robusten Fertigungskapazitäten stellen sicher, dass wir als vertrauenswürdiger Lieferant und Hersteller hochwertiger Elektrogeräte Großaufträge erfüllen können.
1.Standardkonformität: Entspricht den Standards GB/T 20840.1, 3 und IEC 61869-1, 3 und gewährleistet Zuverlässigkeit und Sicherheit in verschiedenen Anwendungen.
2. Großer Betriebstemperaturbereich: Funktioniert effektiv bei Umgebungstemperaturen von -5 °C bis +40 °C und ist somit für verschiedene Umgebungsbedingungen geeignet.
3. Vielseitige Isolationsstufen: Bietet mehrere Isolationsstufen von 12/42/75 kV und 7,2/30/60 kV und erhöht so die Flexibilität für unterschiedliche Systemanforderungen.
| Nennspannungsverhältnis | Genauigkeitsklasse | Nennleistung | Begrenzen Sie die Ausgabe |
| 6/ √3/0,1/ √3/0,221 √3/0,1/3 | 0,5/3/3P | 30/300/50 | 300 |
| 10/ √3/0,1//0,221 √3/0,1/3 | 300 |
Hinweis: Sollten die vom Anwender gewünschten Parameter über den Rahmen der obigen Tabelle hinausgehen, können diese nach Rücksprache mit unserem Unternehmen ermittelt werden.
1.Leistungsfaktor-Effizienz: Hält einen Leistungsfaktor von cosφ = 0,8 aufrecht und optimiert so die Energieeffizienz während des Betriebs.
2.Frequenzkompatibilität: Unterstützt Nennfrequenzen von 50 Hz oder 60 Hz und ermöglicht so eine nahtlose Integration in verschiedene elektrische Systeme.
1. Ausgang mit mehreren Wicklungen und mehreren Genauigkeiten: Unterstützt komplexe Spannungsverhältniskonfigurationen wie 6/√3/0,1/√3/0,221 und 10/√3/0,1/√3/0,221 und kann gleichzeitig Messungen der Klasse 0,5, Überwachung der Klasse 3 und Schutzfunktionen der Klasse 3P bereitstellen und so mehrere Systemanforderungen mit einem Gerät erfüllen.
2. Hohe Kapazität, breite Ausgangsanpassungsfähigkeit: Die Nennleistung reicht von 30 VA bis 300 VA, mit einer Grenzleistung von 300 VA, geeignet für Hochlastszenarien in verschiedenen Mess-, Schutz- und Automatisierungssystemen.
3. Vollständige Netzfrequenzkompatibilität: Unterstützt gleichzeitig 50-Hz- und 60-Hz-Systeme, passt sich an Netzstandards in verschiedenen Regionen weltweit an und ist für die Plug-and-Play-Installation ohne Anpassung bereit.
1. Effizientes Leistungsfaktordesign: Der Leistungsfaktor cosφ = 0,8 reduziert den Blindleistungsverlust des Systems erheblich, verbessert die Gesamtenergieeffizienz und spart Stromkosten im Langzeitbetrieb.
2. Langlebige, wartungsfreie Struktur: Verwendet einen vollständig geschlossenen Isolierguss mit feuchtigkeits- und verschmutzungsbeständigem Design, bietet starke Wetterbeständigkeit und erfordert praktisch keine Wartung, wodurch die gesamten Betriebskosten über den Lebenszyklus gesenkt werden.
1.Kompaktes modulares Design: Kleine Größe und klare Struktur, unterstützt Standardschienen- oder Bolzenmontage, geeignet für die Integration in verschiedene Schaltanlagen und Verteilerkästen.
2. Schutzverpackung in Exportqualität: stoßfest und feuchtigkeitsbeständig, unterstützt den internationalen Ferntransport, wird mit zuverlässiger Logistik bereits stabil in über 30 Länder weltweit exportiert.
1. Starke Anpassungsfähigkeit an Umgebungen mit breiten Temperaturbereichen: Betriebstemperaturbereich von -5 °C bis +40 °C, stabile Leistung unter rauen klimatischen Bedingungen.
2. Konfiguration mit hoher Isolationsredundanz: Bietet zwei Isolationsstufen: 12/42/75 kV und 7,2/30/60 kV, mit ausgezeichneter Überspannungsfestigkeit und Umweltbeständigkeit.
1. Vollautomatische Präzisionsfertigung: Verwendet Prozesse wie CNC-Wicklung, Vakuumimprägnierung und Aushärtung bei konstanter Temperatur, um eine gleichmäßige Isolierung und konstante Leistung zu gewährleisten.
2. Qualitätsprüfung im gesamten Prozess: Jede Einheit wird mehreren Tests unterzogen, darunter Teilentladung, Spannungsfestigkeit bei Netzfrequenz und Genauigkeitsüberprüfung, wobei sowohl die GB/T- als auch die IEC-Doppelzertifizierungsstandards eingehalten werden.
1. Unabhängige Ausgangsstruktur mit mehreren Wicklungen: Unterstützt verschiedene Genauigkeitsklassen und Funktionsausgänge innerhalb desselben Geräts und erfüllt so komplexe Systemintegrationsanforderungen.
2.Optimierte Wärmeableitung und elektromagnetische Verträglichkeit: Angemessenes internes Wärmeableitungslayout mit geringer elektromagnetischer Interferenz, geeignet für den Einbau in Schaltschränken mit hoher Dichte.
1. Umweltfreundliche Materialien und Prozesse: Isoliermaterialien entsprechen internationalen Umweltstandards und der Herstellungsprozess ist schadstoffarm, was eine nachhaltige Entwicklung unterstützt.
2. Beitrag zur Energieeffizienz auf Systemebene: Ein verlustarmes Design hilft bei der Optimierung der Netzblindleistung und unterstützt den Aufbau umweltfreundlicher und effizienter Energiesysteme.
1.Professioneller Hersteller von Elektrogeräten: Über zehn Jahre Branchenerfahrung mit der Fähigkeit, Großaufträge zu liefern und eine stabile und zuverlässige Produktqualität sicherzustellen.
2. Hochflexible Parameteranpassung: Unterstützt die Anpassung mehrerer Parameter wie Spannungsverhältnis, Ausgangskapazität und Isolationsniveau und erfüllt so verschiedene spezielle Projektanforderungen.
3.Kostengünstige globale Versorgung: Nutzung fortschrittlicher Produktionsanlagen und einer ausgereiften Lieferkette, um wettbewerbsfähige Preise und hochwertigen Service zu bieten.
F: Ist dieses Produkt für intelligente Umspannwerke geeignet?
A: Ja. Der JSZY12-10NFR unterstützt Ausgänge mit mehreren Wicklungen und mehreren Genauigkeiten und eignet sich daher hervorragend für Mess-, Schutz- und Datenerfassungssysteme in intelligenten Umspannwerken.
F: Kann es gleichzeitig an Messgeräte, Überwachungs- und Schutzgeräte angeschlossen werden?
A: Ja. Beispielsweise kann in der Spezifikation 6/√3/0,1/√3/0,221 die 0,1-kV-Wicklung (Klasse 0,5) zur Messung, die 0,221-kV-Wicklung (Klasse 3) zur Überwachung und die Wicklung der 3P-Klasse zum Schutz verwendet werden.
F: Wird die Anpassung nicht standardmäßiger Parameter unterstützt?
A: Ja. Wenn Benutzeranforderungen über die Standardparametertabelle hinausgehen, kontaktieren Sie uns bitte für technische Beratung und individuelles Design.
1.Umfassende technische Beratung: Bietet Auswahlhilfe, Ratschläge zur Systemintegration und Unterstützung bei der Fehlerbehebung bei der Installation. 2.Globale Logistik- und Zollabfertigungsunterstützung: Hilft bei der Organisation internationaler Transporte und bietet Unterstützung bei der Frachtverfolgung und Zolldokumentation.
