Im Freien installierter Hochspannungs-Vakuum-Leistungsschalter

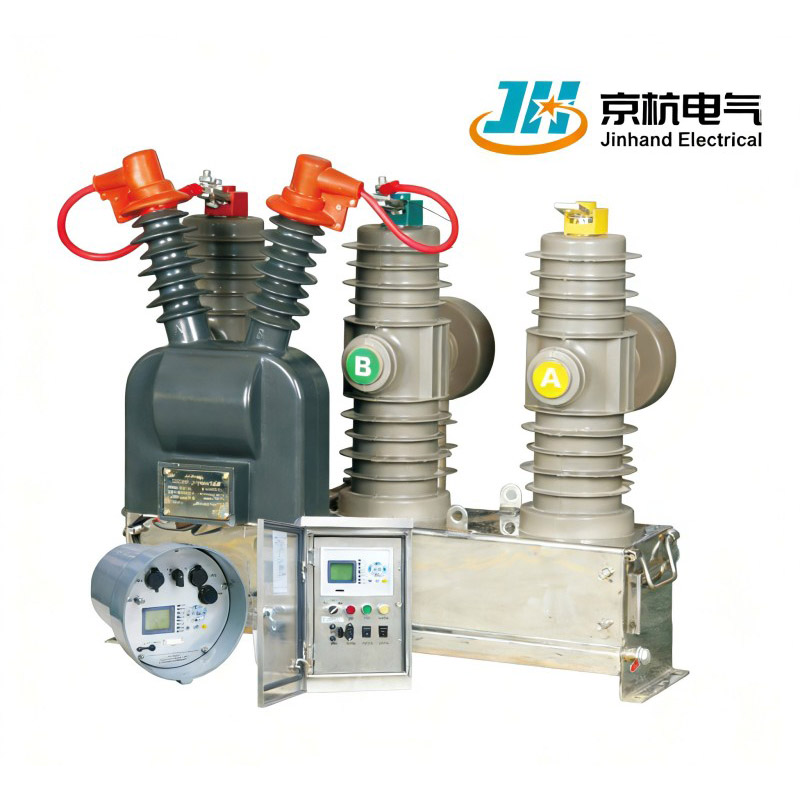

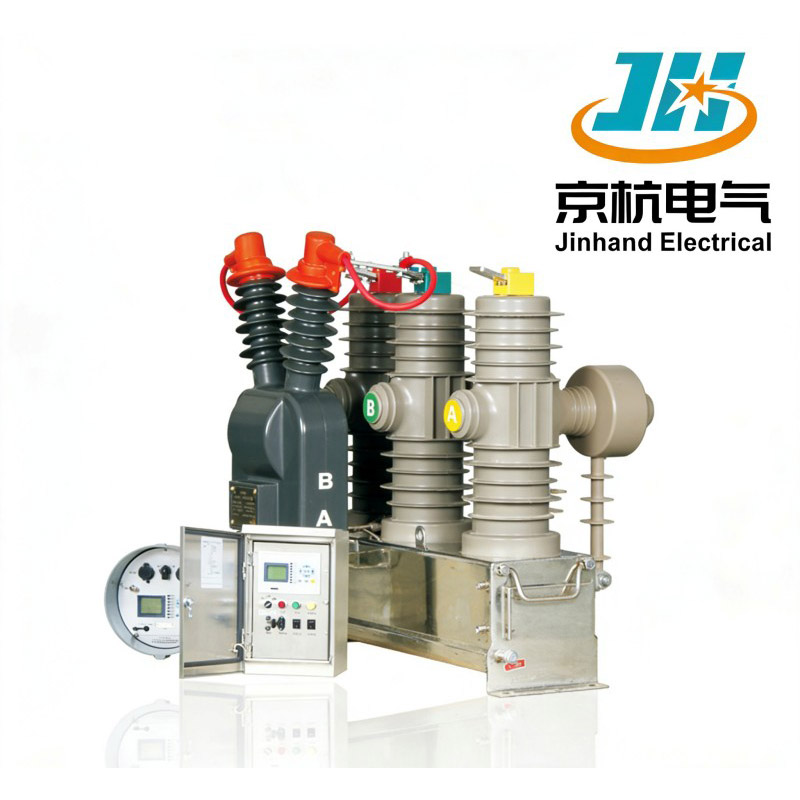

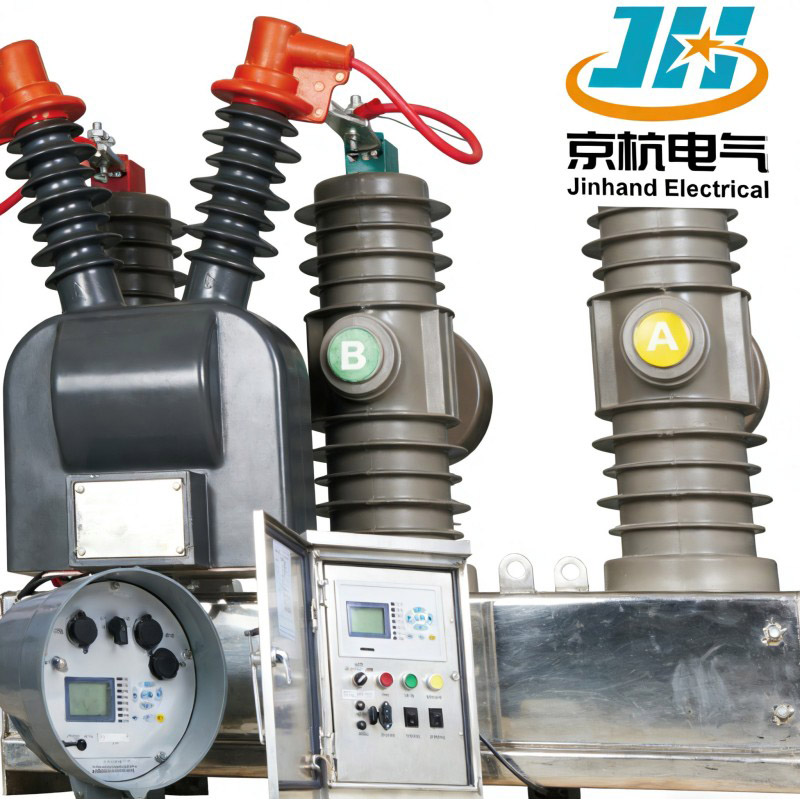

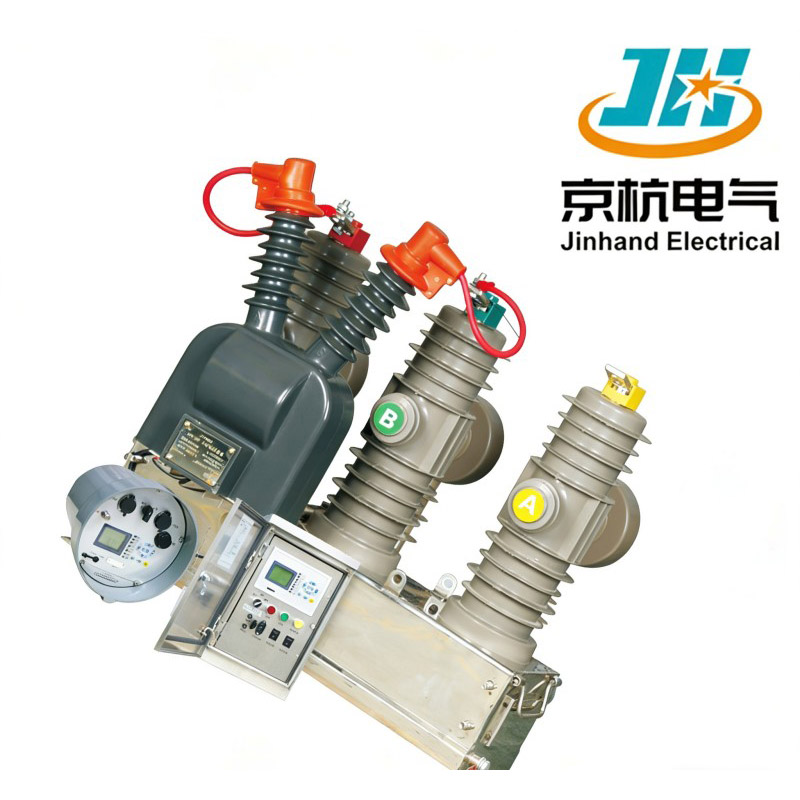

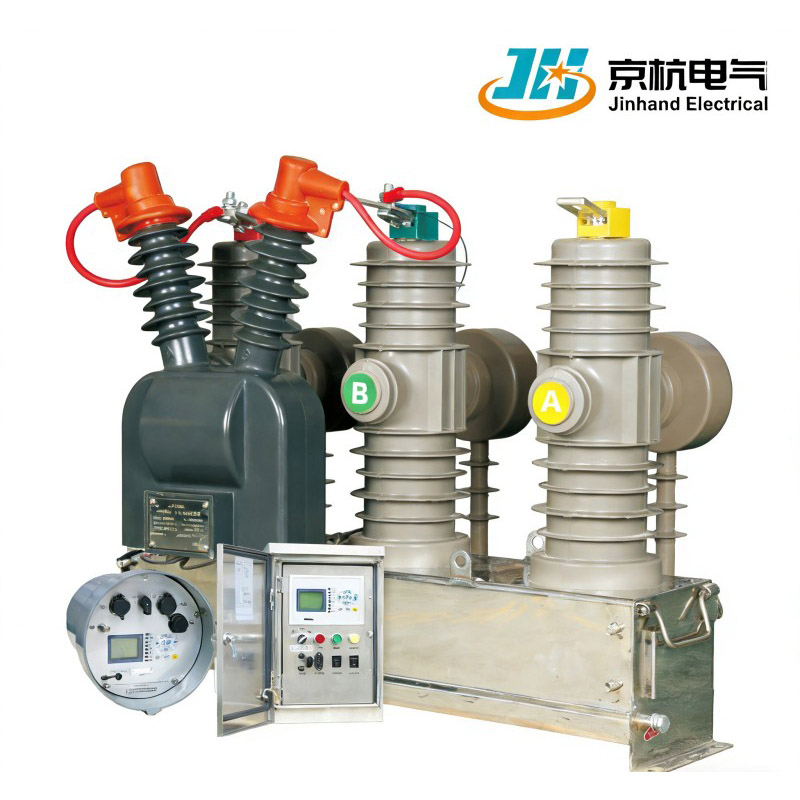

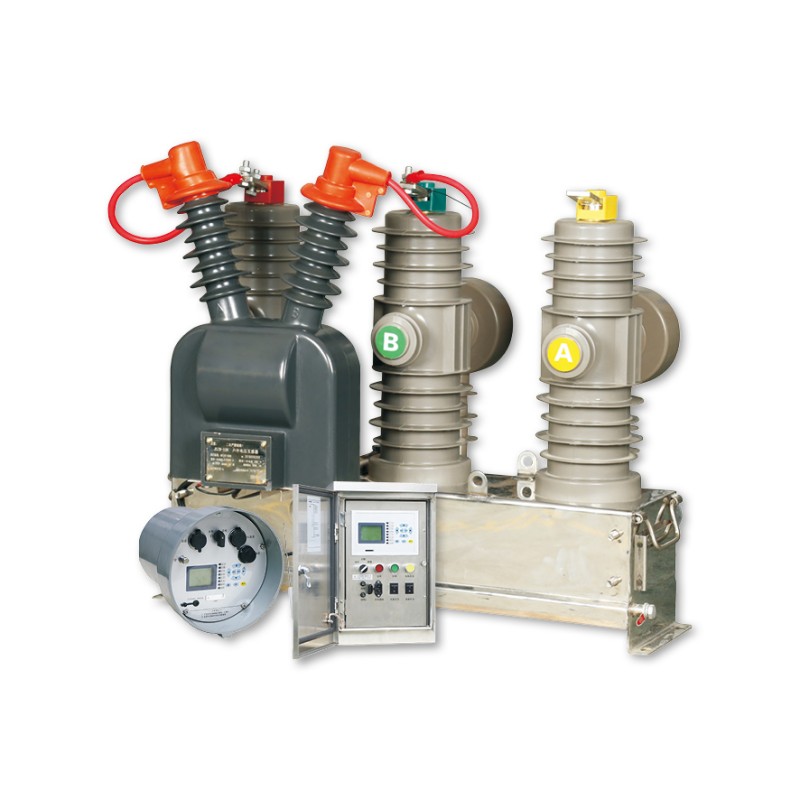

Der im Freien installierte Hochspannungs-Vakuum-Leistungsschalter ZW43-12 von Jinhand Electrical aus China ist eine kompakte, verbesserte Version des ZW32, konzipiert für 12-kV/50-Hz-Dreiphasensysteme. Als zuverlässiger Hersteller und Lieferant sorgt unser Direktschalter ab Werk für zuverlässiges Schalten und Unterbrechen von Last-, Überlast- und Kurzschlussströmen in städtischen und ländlichen Verteilungsnetzen.

Vorteile

1.Kompaktes Design: Der ZW43-12 ist eine kompaktere Version des ZW32-Leistungsschalters, wodurch er einfacher zu installieren und in begrenzten Räumen zu integrieren ist.
2. Zuverlässiger Schutz: Bietet effektives Schalten und Unterbrechen von Lastströmen, Überlastungen und Kurzschlussströmen und gewährleistet so die Systemsicherheit.
3. Vielseitige Anwendung: Geeignet für städtische und ländliche Stromverteilungssysteme und verbessert die Benutzerfreundlichkeit in verschiedenen Umgebungen.

WICHTIGSTE TECHNISCHE PARAMETER

Hauptmerkmale

1.Nennspezifikationen: Entwickelt für dreiphasige Wechselstromsysteme mit einer Frequenz von 50 Hz und einer Nennspannung von 12 kV, um die Kompatibilität mit Standard-Stromnetzen zu gewährleisten.
2. Hochspannungsfähigkeit: Speziell für Hochspannungsanwendungen entwickelt und bietet robuste Leistung im Außenbereich.
3. Vakuumtechnologie: Nutzt die Vakuumunterbrechungstechnologie, die die Zuverlässigkeit erhöht und den Wartungsbedarf im Vergleich zu herkömmlichen Leistungsschaltern reduziert.

Produkt-Highlights

1.Kompaktes, verbessertes Design: Basierend auf der ZW32-Serie, weiter optimiert in Größe und Gewicht, geeignet für Außeninstallationen in räumlich begrenzten Umgebungen wie städtischen Verteilernetzen und kompakten Umspannwerken.
2.Integrierter intelligenter Schutz: Der optionale intelligente Controller unterstützt Überstrom-, Schnellunterbrechungs- und Wiedereinschaltfunktionen und ermöglicht so automatisierten Schutz und Fernüberwachung.
3. Starke Anpassungsfähigkeit an die Umwelt: Geeignet für verschiedene Szenarien, einschließlich städtischer und ländlicher Stromnetze, Industrie- und Bergbauanlagen sowie Kraftwerke für erneuerbare Energien, insbesondere in häufig betriebenen Anwendungen.
4.Sicher und zuverlässig: Verwendet Vakuum-Lichtbogenlöschtechnologie mit starker Schaltleistung, geringer Schaltüberspannung und keiner Brand- oder Explosionsgefahr.

Betriebskostenoptimierung

1. Design mit langer Lebensdauer: Die mechanische Lebensdauer beträgt 10.000 Betätigungen, die elektrische Lebensdauer entspricht 30 Nenn-Kurzschlussunterbrechungen, wodurch die Austauschhäufigkeit erheblich reduziert wird.
2. Wartungsfreier Unterbrecher: Der vollständig abgedichtete Vakuumunterbrecher erfordert keine Inspektion oder Austausch des Mediums, was den Wartungsaufwand und die Kosten senkt.
3. Modulares Zubehör: Stromwandler und Antriebsmechanismen sind modular aufgebaut, was einen schnellen Austausch im Fehlerfall ermöglicht und Ausfallzeiten minimiert.
4. Betrieb mit geringem Energieverbrauch: Die Leistung des Speichermotors beträgt nur 70 W, ist energieeffizient und mit verschiedenen Stromquellen (AC/DC) kompatibel.

Innovations-Highlights

1. Dreipoliges gemeinsames Gehäuse, kompaktes Layout: Im Vergleich zu geteilten Strukturen ist die Installation einfacher und erfordert weniger Platz.
2. Motorfeder-Betriebsmechanismus: Integriertes Design unterstützt sowohl elektrischen als auch manuellen Betrieb, Energiespeicherzeit ≤8 Sekunden, schnelle Reaktion.
3. Intelligente Kommunikationsschnittstelle: Optionale RS485-/Glasfaserkommunikation, unterstützt Protokolle wie IEC 61850 und DNP3.0 und erleichtert die Integration in Verteilungsautomatisierungssysteme.
4.Benutzerfreundliche Debugging-Schnittstelle: Ausgestattet mit lokalem LCD-Display und Tastatur zur Parametereinstellung, Ereignisprotokollierung und Fehlerabfrage.

FAQ

1.Für welche Systemspannung ist es geeignet?
Nennspannung 12 kV, geeignet für 10 kV-Verteilungssysteme.
2. Unterstützt es den manuellen Betrieb?
Unterstützt sowohl den elektrischen als auch den manuellen Betrieb, wobei die manuelle Funktion für Notfälle oder Debugging-Zwecke verfügbar ist.
3.Kann es in häufig betriebenen Anwendungen verwendet werden?
Durch die mechanische Lebensdauer von 10.000 Betätigungen ist es für den Betrieb von Verteilungsleitungen mit mittlerer Frequenz geeignet.
4. Verfügt es über eine Anti-Pump-Funktion?
Der Controller verfügt über eine Anti-Pump-Schaltung, um mehrfache Wiedereinschaltungen bei fehlerhaften Leitungen zu verhindern.
5.Welche Installationsmethoden stehen zur Verfügung?
Unterstützt Mastmontage, Plattformmontage oder Integration in Schaltanlagen.

Serviceunterstützung

1.Technischer Support: Kostenlose Auswahlberatung, Zeichnungsentwurf und Installations-/Inbetriebnahmeanweisungen.
2. Schulungsdienste: Vor-Ort- oder Online-Schulungen zur Produktbedienung und -wartung verfügbar.
3.Schneller Reaktionsmechanismus: 24/7-Service-Hotline, Ferndiagnose und Notfall-Reparaturunterstützung vor Ort.
