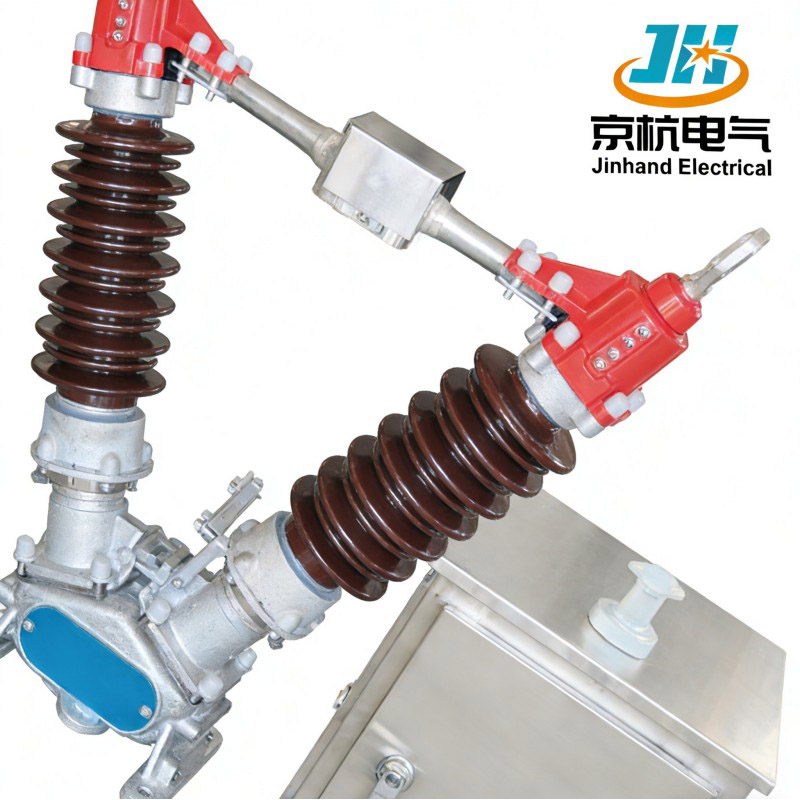

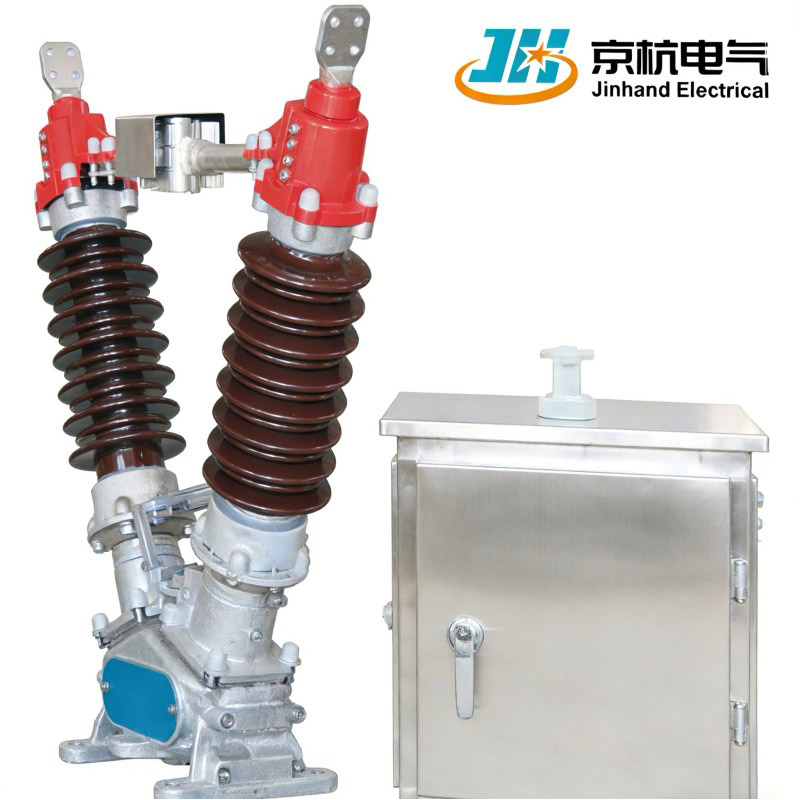

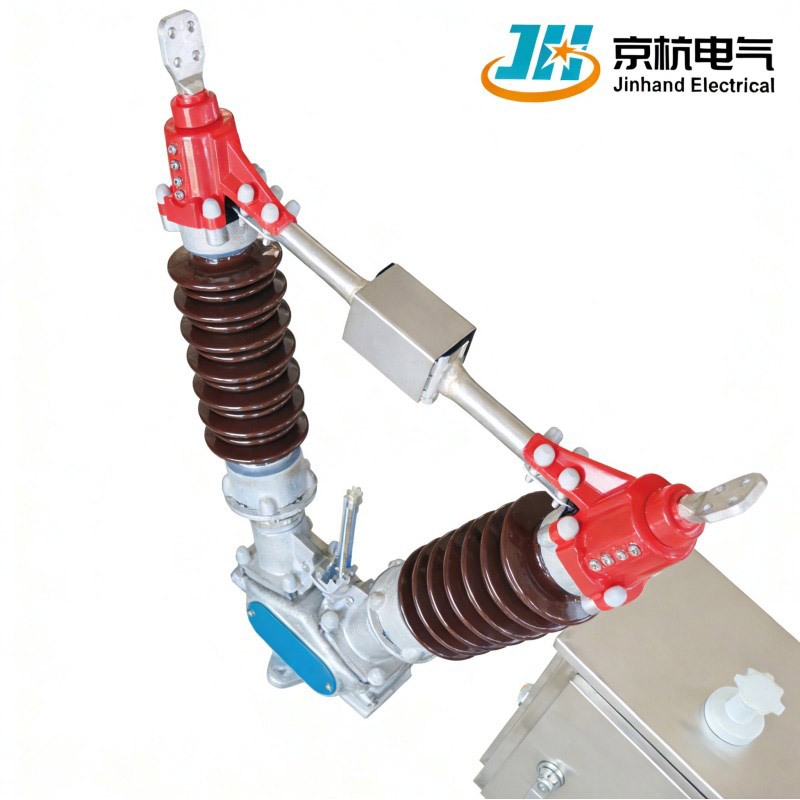

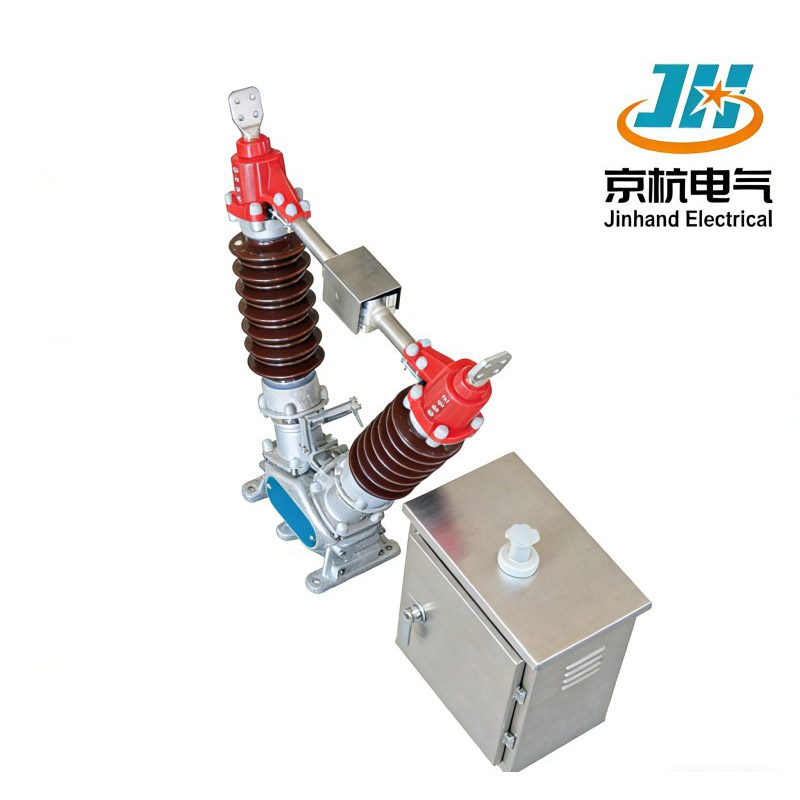

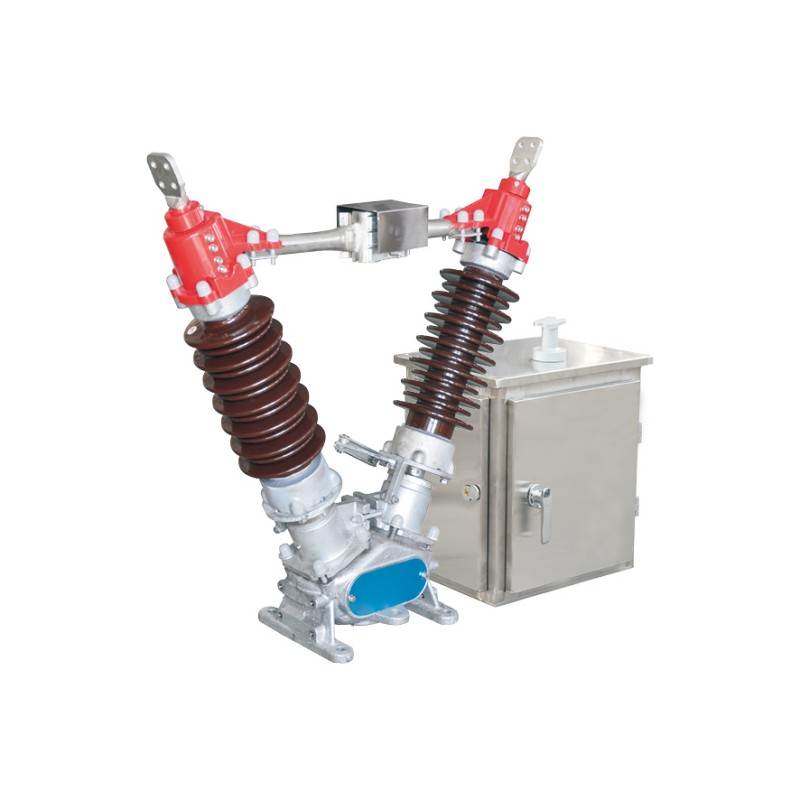

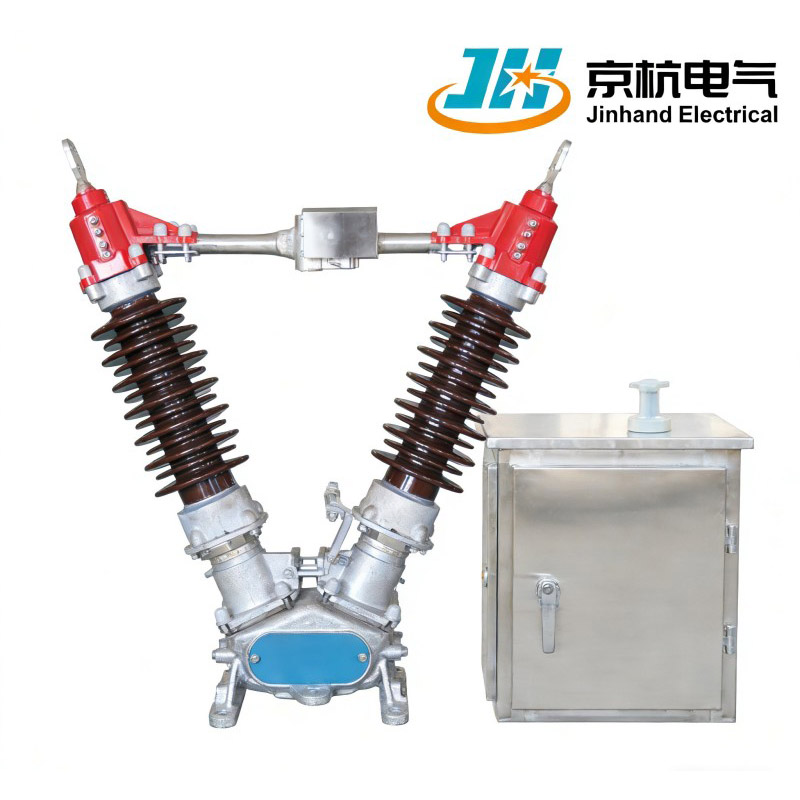

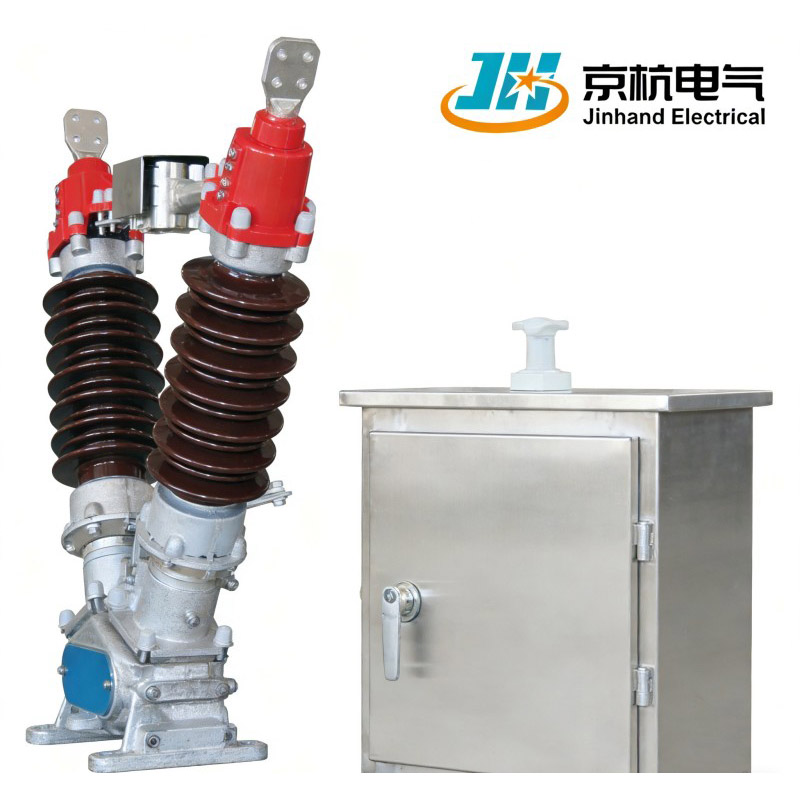

Der von Jinhand Electrical in China hergestellte Hochspannungs-Wechselstrom-Trennschalter GW5-40.5 für den Außenbereich arbeitet mit 50 Hz und eignet sich ideal zum Schalten von Hochspannungsleitungen unter Spannung und ohne Last. Dieser innovative Schalter verfügt über ein benutzerfreundliches Design, für dessen Installation kein Schweißen erforderlich ist. Mit einer V-förmigen Doppelsäulenstruktur zur automatischen Kontaktreinigung, hochfesten Keramikisolatoren und rostfreien Komponenten gewährleistet es zuverlässige Leistung in rauen Umgebungen. Als führender Lieferant und Hersteller bietet Jinhand Electrical langlebige Lösungen für Hochspannungsanwendungen.
1.Benutzerfreundliche Installation: Entwickelt für eine einfache Installation ohne Schweißen, was den Einrichtungsprozess vereinfacht.
2.Erhöhte Zuverlässigkeit: Verfügt über eine V-förmige Doppelsäulenstruktur, die Kontakte automatisch reinigt und so die allgemeine Kontaktzuverlässigkeit verbessert.
3. Langlebig und wartungsfrei: Rotierende Teile sind wartungsfrei konzipiert und gewährleisten einen langlebigen Betrieb bei minimalem Wartungsaufwand.
4. Rostfreier Betrieb: Hergestellt aus feuerverzinkten Stahlteilen und ölfreien, selbstschmierenden Wellenstützen für zuverlässige und rostfreie Leistung.
5.Hohe Verschmutzungsbeständigkeit: Der hochfeste Keramikisolator ist für eine hohe Verschmutzungsbeständigkeit und Anpassungsfähigkeit in rauen Umgebungen ausgelegt.
| Projekt | Einheit | Parameter | ||||
| Nennspannung | kV | 40.5 | ||||
| Nennfrequenz | Hz | 50 | ||||
| Nennstrom | A | 630 | 1250 | 2000 | ||
| Bewerteter Kurzzeitstrom | kA | 20/25 | 25./31.5 | 31.5 | ||
| Bewerteter Spitzenstrom | kA | 50/63 | 63/80 | 80 | ||
| Bemessungsspannung für kurzzeitige Netzfrequenzfestigkeit | kv/min | 95/1 (Phase zu Phase, Masse zu Masse, Trockentest) | ||||
| 118/1 (Phase zu Phase, Masse zu Masse, Trockentest) | ||||||
| 95/1 (Interphase, Nasstest) | ||||||
| Bemessungs-Blitzstoßfestigkeitsspannung | kV | 185/1 (zu Boden) | ||||
| 215 (Bruchfläche) | ||||||
| Bewertete Kurzzeitstromfestigkeit | S | 4 (Trennschalter), 2 (Erdungsschalter) | ||||
| Kriechen | mm | ≥1256 (E-Klasse Antifouling) | ||||
| Widerstand des Hauptstromkreises | μΩ | ≤100 | ≤80 | |||
| Ausgestattet mit Betätigungsmechanismus | Menschlicher Betriebsmechanismus |
|
Hauptmesser CS17-G5, Grundmesser CS17-G2 (mit einfachem/doppeltem Erdungsschalter) | |||
| Typ CJ6, Motorspannung AC380V oder DC220V, Steuerspannung AC220V oder DC220V, Hilfskontakte 8 normalerweise offen und 8 normalerweise geschlossen (Standard) | ||||||
| Elektromotorischer Antriebsmechanismus |
|
CS17-G5 (ohne Erdungsschalter) | ||||
| Mechanisches Leben | Mal | 2000 (Trennschalter Erdungsschalter) | ||||
1.Frequenz und Verwendung: Betrieb bei 50 Hz, geeignet zum Schalten von Hochspannungsleitungen unter Spannung und im Leerlauf sowie zum Isolieren von Geräten während der Wartung.
2.Vielseitige Stromverarbeitung: Kann sehr kleine Kondensatorströme und Induktorströme öffnen und schließen und erhöht so die betriebliche Flexibilität.
3. Fortschrittliches Kontaktmaterial: Berührungsfinger aus hochfesten, hochleitfähigen und hochelastischen Materialien, um Probleme durch Korrosion und Erwärmung zu verhindern.
4.Umweltanpassungsfähigkeit: Entwickelt, um Betriebsanforderungen in hochgelegenen Gebieten mit großen Kriechstrecken für eine verbesserte Isolationsleistung zu erfüllen.
1. Doppelsäulen-V-förmige selbstreinigende Kontaktstruktur: Reinigt automatisch Kontaktflächen beim Öffnen und Schließen und verbessert so die Leitfähigkeitszuverlässigkeit und die Betriebslebensdauer.
2.Schweißfreie modulare Installation: Das Design der Schraubverbindungen ermöglicht die Montage vor Ort ohne Schweißen, wodurch die Installationskomplexität und die Bauanforderungen reduziert werden.
3. Widerstandsfähigkeit gegen große Höhen und starke Verschmutzung: Ausgestattet mit großer Kriechstrecke und hochfesten Porzellanisolatoren, geeignet für Höhen bis zu 3000 Meter und verschmutzte Bereiche der Klasse IV.
4.Optionale Erdungsschalterkonfiguration: Unterstützt Einzel- oder Doppelerdungsdesigns, um unterschiedliche Systemerdungsanforderungen zu erfüllen und die Wartungssicherheit zu erhöhen.
1. Völlig wartungsfreie rotierende Teile: Buchsen aus selbstschmierenden Verbundwerkstoffen erfordern kein regelmäßiges Fetten, was den Wartungsaufwand reduziert.
2. Lange mechanische Lebensdauer: Mechanische Lebensdauer von 2000 Betätigungen, mit korrosions- und schweißbeständigen Kontaktmaterialien, wodurch die Wartungsintervalle verlängert werden.
3. Modularer Austauschkomfort: Kernkomponenten wie Isolatoren und Kontakte können einzeln ausgetauscht werden, wodurch die Gesamtwartungskosten gesenkt werden.
4. Keine Hilfsenergie erforderlich (manueller Typ): Der manuelle Betätigungsmechanismus ist vollständig mechanisch und eignet sich für Standorte ohne Steuerstrom.
1. Teilverpackung für den Transport: Porzellanisolatoren, Betätigungsmechanismen und Leiterschleifen werden separat verpackt, um Transportschäden zu vermeiden und die Handhabung zu erleichtern.
2.Montageanleitung vor Ort: Bietet detaillierte Montagezeichnungen und Videos sowie technischen Fernsupport, um die Installationszeit zu verkürzen.
3. Anpassbare Montagebasis: Das Basisdesign ist mit verschiedenen Betonmasten oder Stahlkonstruktionen kompatibel und minimiert den Bedarf an zivilen Änderungen.
4.Globale Exporterfahrung: Produkte entsprechen den IEC-Standards, komplett mit Exportdokumentation und mehrsprachigen Installationshandbüchern.
1. Vollständig feuerverzinkte Korrosionsschutzstruktur: Alle Stahlkomponenten sind feuerverzinkt und haben eine korrosionsbeständige Lebensdauer von über 30 Jahren.
2. Hochfeste Porzellanisolatoren: Hohe Biegefestigkeit, hervorragende Anti-Umwelt-Flashover-Leistung, getestet durch mehrere Temperaturwechsel- und mechanische Belastungstests.
3.Optimiertes leitfähiges Schleifendesign: Kontaktfinger aus hochelastischer Kupferlegierung sorgen für stabilen Kontaktdruck und niedrigen Schleifenwiderstand (≤80μΩ).
4. Betriebsfähigkeit bei weiten Temperaturen: Geeignet für Umgebungstemperaturen von -40 °C bis +40 °C, mit stabilem Betriebsdrehmoment und ohne Blockierung.
1.CNC-Bearbeitung und automatisierte Montage: Schlüsselkomponenten werden mit CNC-Bearbeitung für Maßgenauigkeit bearbeitet, Montagelinie ist mit drehmomentgesteuerten Werkzeugen ausgestattet.
2. Qualitätsprüfung im gesamten Prozess: Jede Einheit wird Schleifenwiderstandstests, mechanischen Betriebstests, Netzfrequenz- und Impulsspannungstests unterzogen.
3.Umweltfreundliche Oberflächenbehandlung: Verwendet chromfreie Passivierung und Dacromet-Prozesse, konform mit den RoHS-Umweltanforderungen.
4. Rückverfolgbarkeits-Managementsystem: Jede Charge von Isolatoren und Betriebsmechanismen verfügt über eine eindeutige Seriennummer für eine vollständige Rückverfolgbarkeit vom Rohmaterial bis zum fertigen Produkt.
