Grenzvakuumlastschalter für den Außenbereich

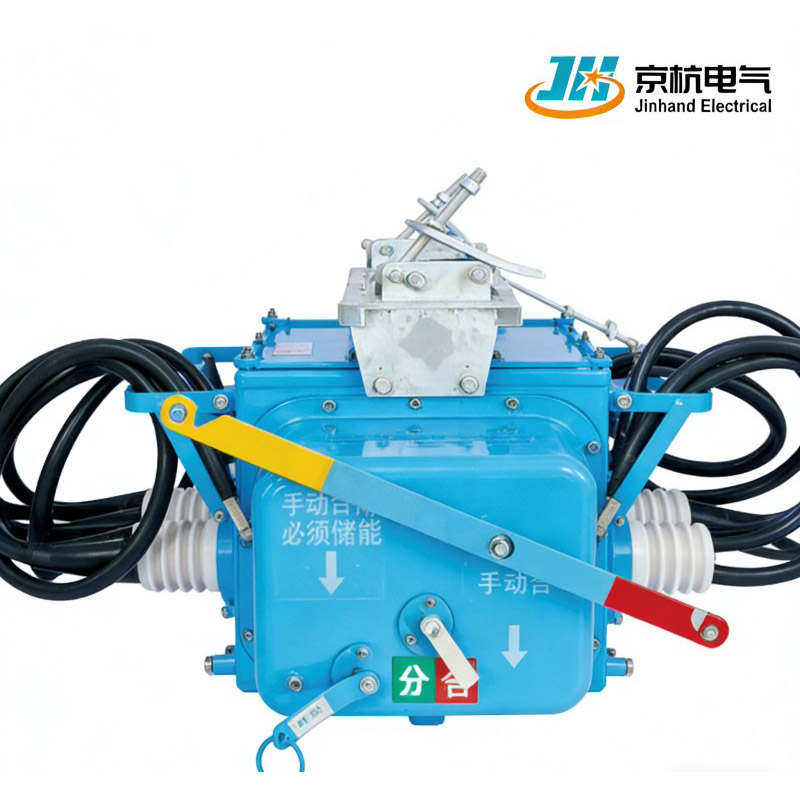

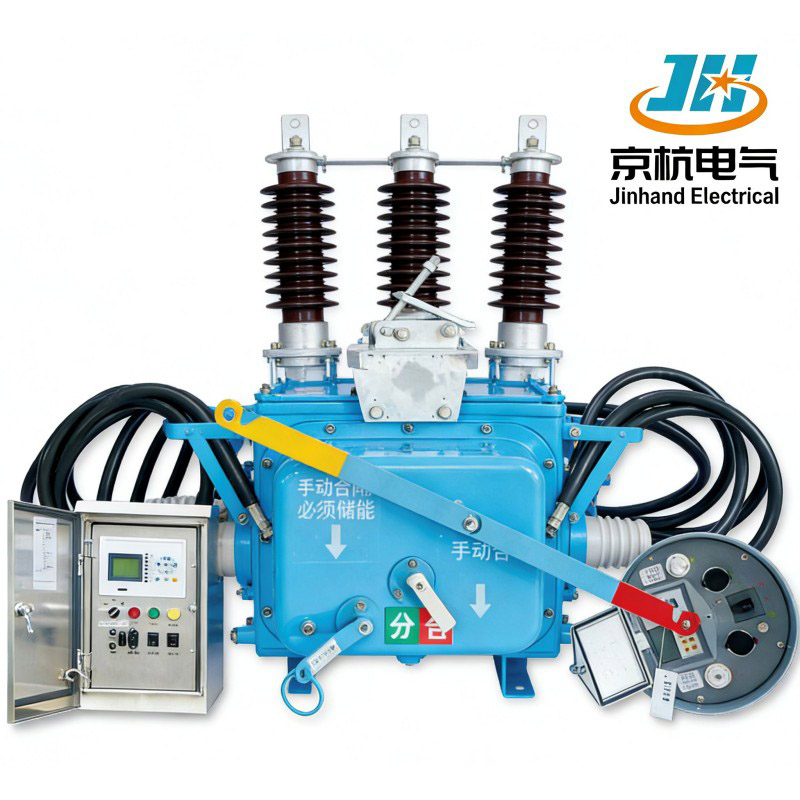

Der Grenzvakuumlastschalter FZW28-12F für den Außenbereich wird vom chinesischen Unternehmen Jinhand Electrical für dreiphasige 12-kV/50-Hz-Systeme hergestellt. Als zuverlässiger Lieferant und Hersteller liefern wir diesen Schalter für Laststromschaltung, Kurzschlussherstellung und Verteilungsautomatisierung in Umspannwerken, Industrieparks und Stromnetzen, insbesondere für häufige Einsätze.

Vorteile

1. Zuverlässige Leistung: Konzipiert für den Einsatz im Freien, gewährleistet den zuverlässigen Betrieb von Stromverteilungssystemen unter verschiedenen Umgebungsbedingungen.
2. Eignung für häufigen Betrieb: Speziell auf Standorte mit häufigen Schaltvorgängen zugeschnitten, um die Effizienz und Betriebszuverlässigkeit zu verbessern.
3. Vielseitige Anwendungen: Geeignet für Umspannwerke, Industrie- und Bergbauunternehmen sowie städtische und ländliche Stromnetze und somit eine flexible Lösung für verschiedene Umgebungen.

WICHTIGSTE TECHNISCHE PARAMETER

Hauptmerkmale

1.Nennspezifikationen: Betrieb mit einer Nennspannung von 12 kV und einer Frequenz von 50 Hz, ideal für dreiphasige Wechselstromverteilungssysteme.

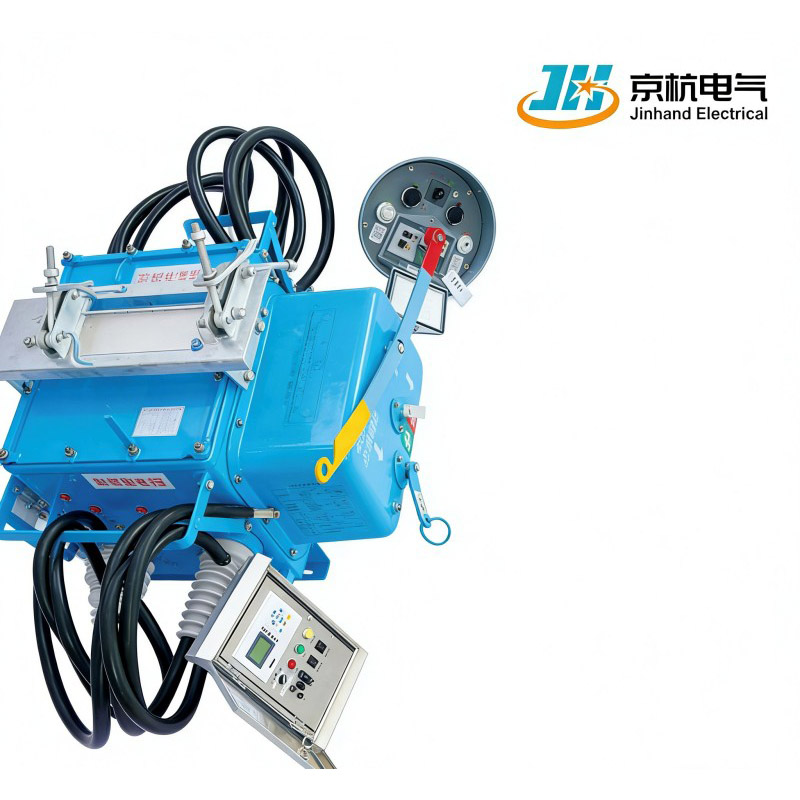

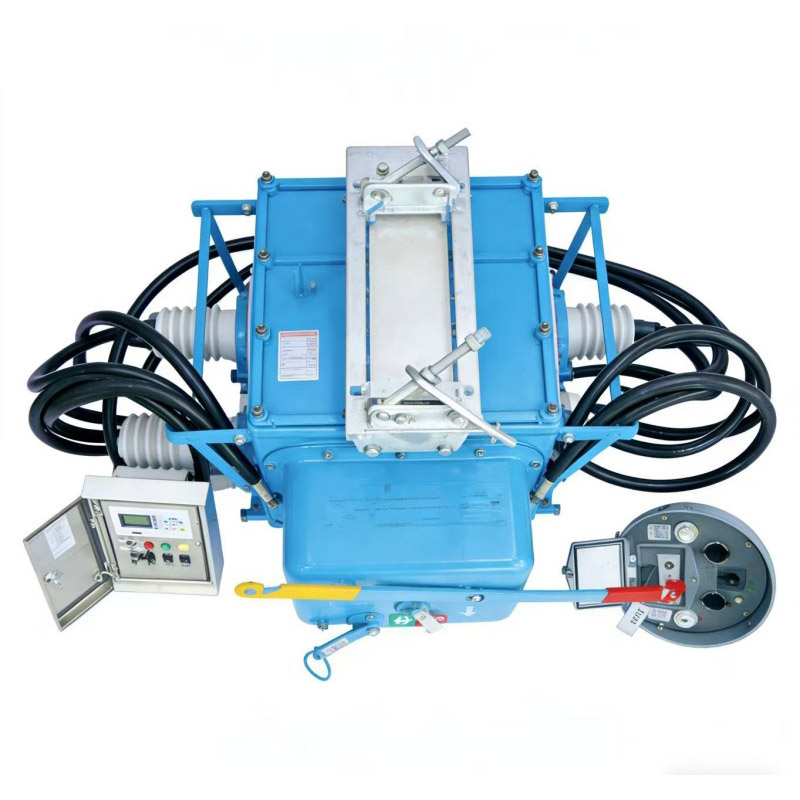

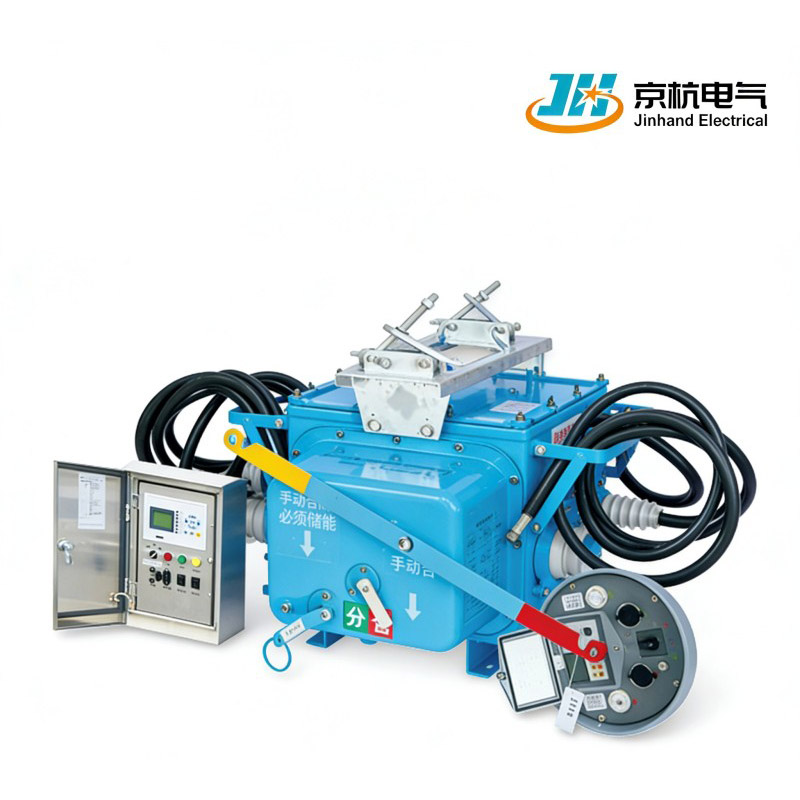

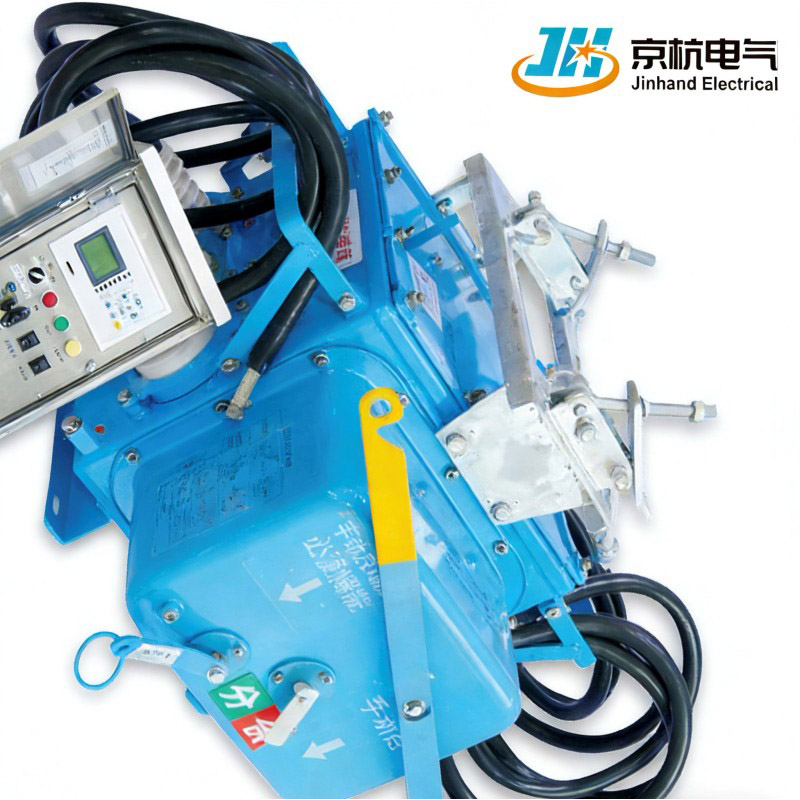

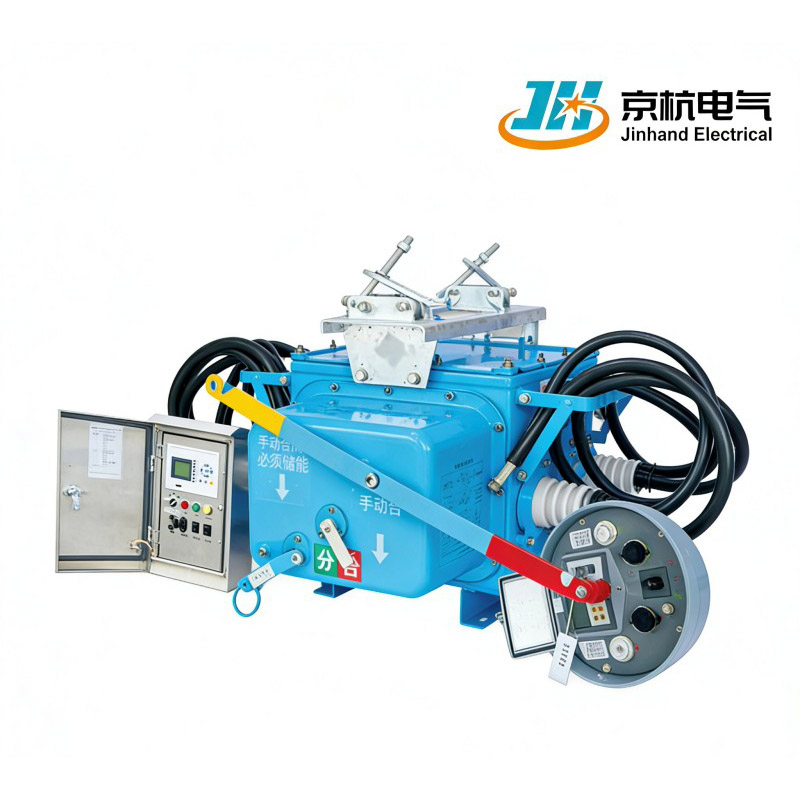

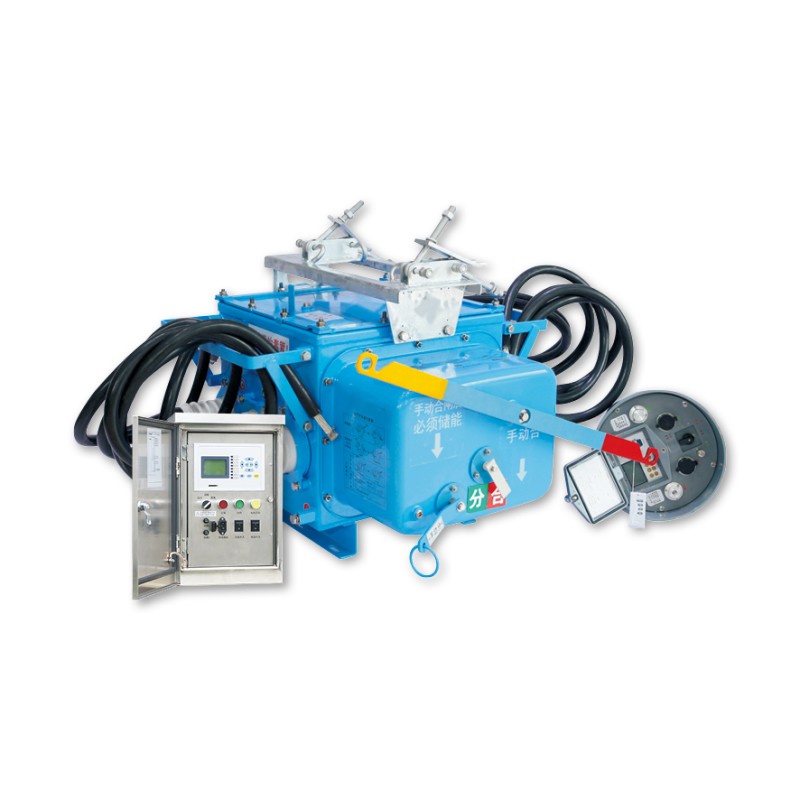

2.Zweikomponenten-Design: Besteht aus dem Vakuumlastschalter FZW28-12F und einem Controller, verbunden über Luftfahrtsteckdosen und versiegelte Steuerkabel für sicheren Betrieb.
3. Last- und Kurzschlussschaltung: Kann Lastströme schalten und Kurzschlussströme verwalten und bietet so robusten Schutz und Automatisierung für Verteilungsnetze.

Produkt-Highlights

1.Intelligenter Grenzschutz: Verfügt über eine automatische Fehlererkennung und -isolierung, um zu verhindern, dass sich benutzerseitige Fehler auf das Hauptnetz ausbreiten, und erhöht so die Zuverlässigkeit der Stromversorgung. 2. Hervorragende Leistung bei häufigem Betrieb: Mechanische Lebensdauer von 10.000 Betätigungen, geeignet für Verteilungsautomatisierungsszenarien, die häufiges Schalten erfordern. 3. Modulares Kombinationsdesign: Kann flexibel mit Steuerungen, Stromwandlern und Kommunikationsmodulen kombiniert werden, um unterschiedlichen Automatisierungsanforderungen gerecht zu werden. 4. Vollständig versiegelte Außenstruktur: Schutzart bis IP67, geeignet für raue Umgebungen wie Feuchtigkeit, Salznebel und starke Verschmutzung.

Betriebskostenoptimierung

1. Wartungsfreier Vakuumunterbrecher: Vollständig versiegeltes Design, keine Wartung während der Lebensdauer erforderlich, wodurch die Wartungskosten erheblich gesenkt werden.
2. Motorfeder-Betriebsmechanismus: Kurze Energiespeicherzeit, geringer Energieverbrauch, unterstützt sowohl Wechselstrom- als auch Gleichstromversorgung, mit starker Anpassungsfähigkeit.
3. Selbstdiagnosefunktion: Der Controller umfasst Statusüberwachung und Fehlerprotokollierung, unterstützt Fernabfragen und verkürzt die Fehlerbehebungszeit vor Ort.
4.Standardisiertes Schnittstellendesign: Verwendet Luftfahrtstecker für den Anschluss, einfache Installation und Inbetriebnahme, wodurch Arbeits- und Zeitkosten reduziert werden.

Haltbarkeit und Stabilität

1.Hochfeste Gehäusestruktur: Hergestellt aus Edelstahl oder aluminium-zinkbeschichtetem Stahl, vollständig verschweißt, korrosions- und stoßfest.
2. Betriebsfähigkeit bei weitem Temperaturbereich: Geeignet für Umgebungstemperaturen von -40 °C bis +70 °C, um ganzjährige Betriebsanforderungen in allen Regionen zu erfüllen.
3. Zuverlässige elektrische Leistung: Spannungsfestigkeit bei Netzfrequenz 42 kV (trocken)/34 kV (nass), Spannungsfestigkeit bei Blitzimpulsen 75 kV, mit stabiler Isolationsleistung.
4.Hochwertiges Kontaktmaterial: Kontakte aus Kupfer-Chrom-Legierung, beständig gegen Lichtbogenerosion, geringer Kontaktwiderstand und starke Strombelastbarkeit.

Vorteile des Produktionsprozesses

1. Vollautomatische Montagelinie: Bei den Schlüsselprozessen kommen Roboterschweißen und CNC-Biegen zum Einsatz, um Produktkonsistenz und -präzision sicherzustellen.
2. Umfassendes Testsystem: Jede Einheit wird mechanischen Eigenschaftentests, Stromkreiswiderstandstests, Netzfrequenz-Spannungstests und Teilentladungserkennung unterzogen.
3. Strenge Umweltsimulationstests: Ausgestattet mit Wechsel-, Salzsprüh- und Vibrationstestgeräten für hohe/niedrige Temperaturen, um reale Betriebsbedingungen zu simulieren.
4. Rückverfolgbares Qualitätsmanagement: Implementiert ein vollständiges Rückverfolgbarkeitssystem vom Rohstoffeingang bis zur Lieferung des fertigen Produkts.

Warum sollten Sie sich für Jinhand Electrical entscheiden?

1. Über ein Jahrzehnt Fokus auf Verteilungsausrüstung: Jinhand Electric verfügt über umfassende technische Fachkenntnisse und umfangreiche Projekterfahrung in Lastschalteranwendungen.
2. Maßgeschneiderte Lösungen: Bietet maßgeschneiderte Produkte basierend auf den Benutzeranforderungen, einschließlich verschiedener CT-Konfigurationen, Kommunikationsprotokolle und Betriebsstromversorgungen.
3. Weltweit validierte Anwendungen: Produkte werden häufig in Stromnetzen der Provinzen in ganz China und in über 30 Ländern im Ausland eingesetzt und bieten einen stabilen und zuverlässigen Betrieb.
4.Hohe Kosteneffizienz und schnelle Lieferung: Die Massenproduktion senkt die Kosten, unterstützt eine auftragsbezogene Produktion und eine schnelle Lieferung.

FAQ

1.Für welche Spannungsebenen ist es geeignet?
Nennspannung 12 kV, geeignet für Grenzschutzpunkte in 10 kV-Verteilungsnetzen.
2. Unterstützt es die Fernbedienung?
Ja, optionale GPRS/4G-, Glasfaser- oder Powerline-Carrier-Kommunikation zur Integration in Masterstationen für die Verteilungsautomatisierung.
3.Kann es einen Leistungsschalter ersetzen?
Geeignet zum Schalten von Lastströmen und zum Schließen von Kurzschlüssen, verfügt jedoch nicht über die Fähigkeit, Kurzschlüsse zu unterbrechen. müssen mit dem vorgelagerten Schutz abgestimmt werden.
4. Ist für die Installation ein Stromausfall erforderlich?
Unterstützt die Live-Installation (erfordert spezielle Tools und Verfahren), aus Sicherheitsgründen wird jedoch eine Installation ohne Stromversorgung empfohlen.
5.Wie ist die Stromversorgung des Controllers konfiguriert?
Unterstützt AC/DC 220 V oder 100 V, mit optionalen Solarstromversorgungssystemen.
