Da keine zwei Anwendungen identisch sind, bietet Jinhand ein umfassendes Sortiment an Niederspannungs-Schaltanlagentypen an. Jede Produktlinie ist für spezifische Betriebsumgebungen und Leistungsanforderungen konzipiert.
Anlagen und Einrichtungen, die eine hohe Verfügbarkeit, einfache Wartung und modulare Erweiterung erfordern.

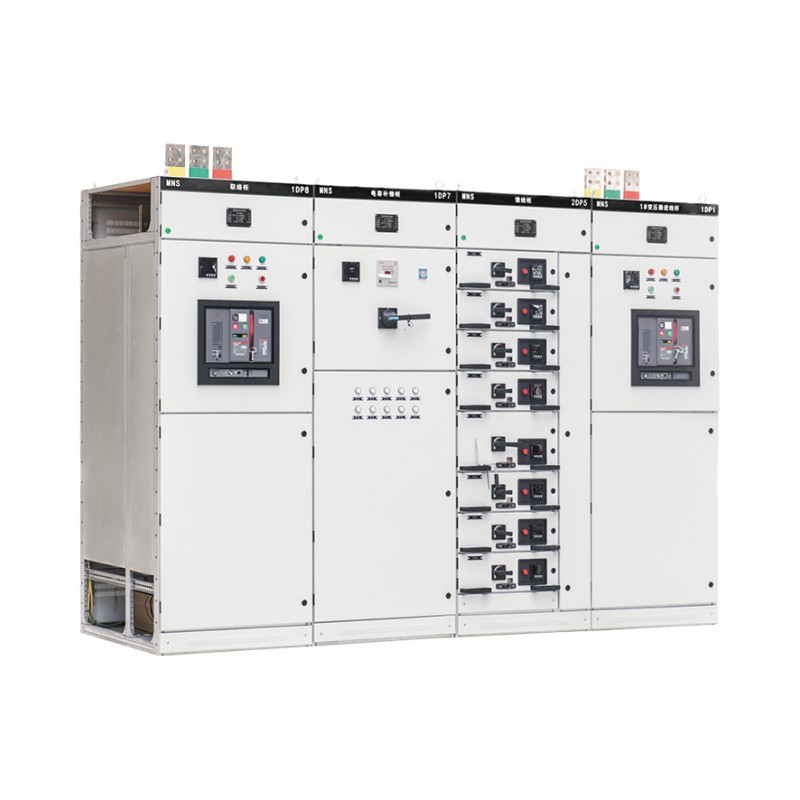

Jinhand MNSAusfahrbare gekapselte Niederspannungsschaltanlageist ein Paradebeispiel für modulare Exzellenz. Es wurde für Systeme bis 660 V entwickelt und ist für seine Vielseitigkeit in Kraftwerken, der petrochemischen Industrie und großen Gebäuden bekannt.
Nennbetriebsspannung: 380 V, 660 V
Nennstromfestigkeit der Hauptsammelschiene: 100 kA/1 s (Spitze: 220 kA)
Modulares Design: Werksmontierte Standardmodule (FBA) gewährleisten eine gleichbleibende Qualität und reduzieren die Installationszeit vor Ort um bis zu 30 %.
Intelligente Option: Unterstützt intelligente Überwachungsmodule zur Echtzeitverfolgung von Strom, Spannung, Leistung und Energie und erleichtert so ein datengesteuertes Energiemanagement.
Hohe Kompatibilität: Standardisierte Einschubsteckdosen unterstützen große Leistungsschaltermarken wie Schneider, ABB und Siemens.
Standardmäßige Stromverteilungsanwendungen, bei denen die Kostenoptimierung im Vordergrund steht und ein häufiger Komponentenaustausch nicht erforderlich ist.
Feste Schaltanlagen bestehen aus Komponenten, die fest in der Baugruppe verdrahtet sind. Es bietet eine robuste, wirtschaftliche Lösung für Hauptverteiler, Unterverteilungen und Motorsteuerzentren, bei denen die Konfiguration relativ statisch ist.

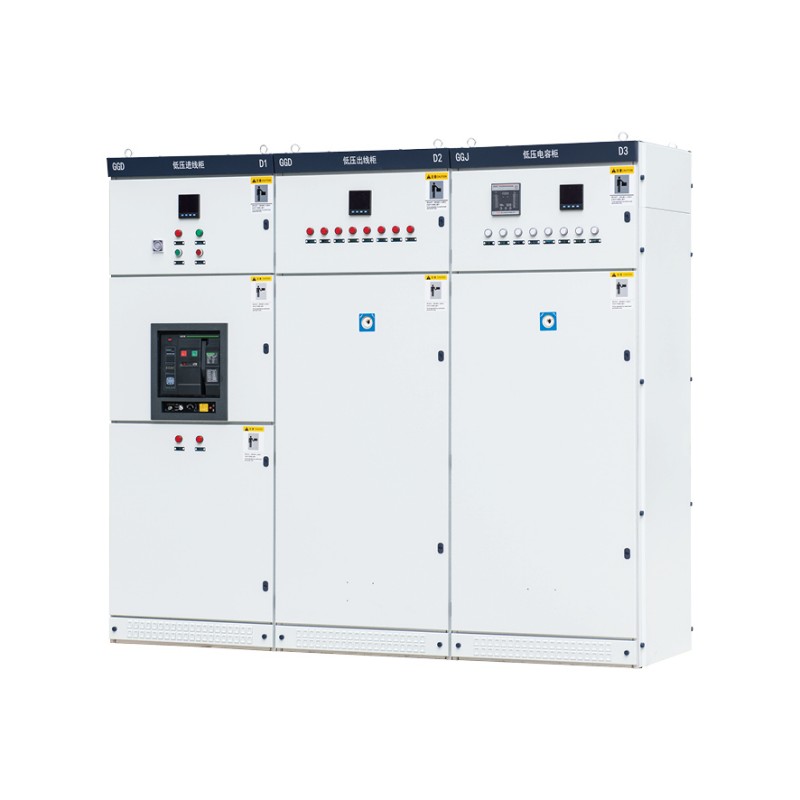

Jinhand GGDAC-Niederspannungs-Verteilungsschaltanlageist ein Arbeitstier, das für 50-Hz-/380-V-Systeme mit Strömen bis zu 3150 A entwickelt wurde. Seine innovative, getrennte Struktur und sein hohes Bruchvermögen machen es zu einer sicheren und zuverlässigen Wahl.
Hervorragende Wärmeableitung: Eine wissenschaftlich entwickelte Belüftung sorgt für einen sicheren Temperaturanstieg bei Hochstrombetrieb.
Hohes Ausschaltvermögen: Bis zu 50 kA Kurzschluss-Ausschaltstrom sorgen für hervorragenden Schutz.
Benutzerfreundliche Oberfläche: Großes Sichtfenster und logisch angeordnete Komponenten vereinfachen die Bedienung und Überwachung.
Anpassbar: Schrankabmessungen und Schaltkreislayouts können basierend auf Ihrem einzeiligen Diagramm angepasst werden.
Industrieanlagen mit nichtlinearen Lasten (Frequenzumrichter, Gleichrichter) zur Verbesserung des Leistungsfaktors, zur Reduzierung von Verlusten und zur Filterung von Oberschwingungen.
Moderne Industrien sind stark auf Geräte angewiesen, die die Stromversorgung verzerren, was zu einem schlechten Leistungsfaktor und Oberwellenverschmutzung führt. Dies führt zu Vertragsstrafen, einer Überhitzung der Geräte und einer verringerten Systemkapazität.

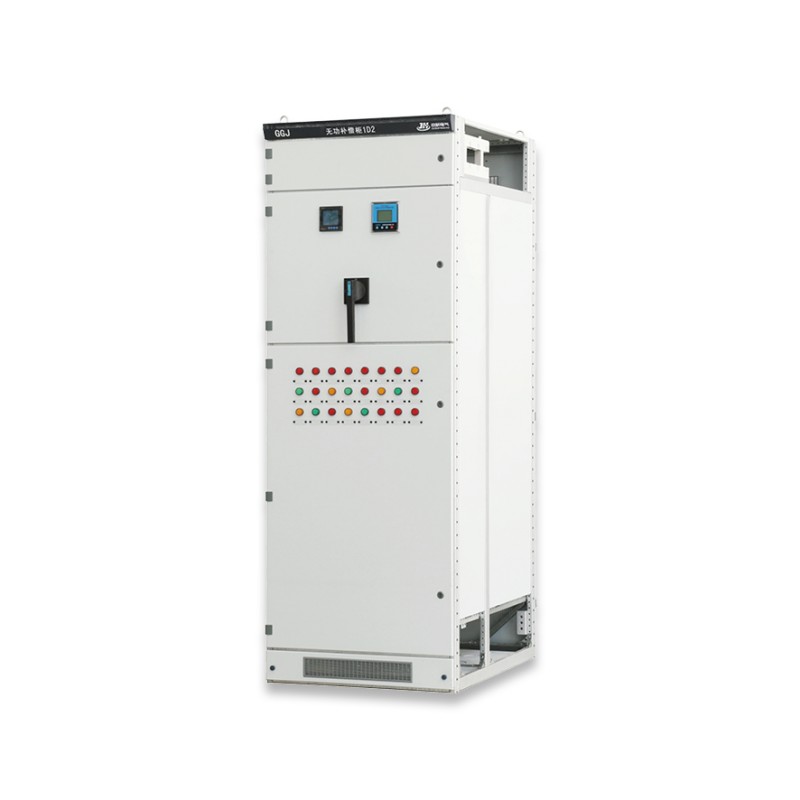

Jinhand GGJIntelligente Niederspannungs-Blindleistungskompensationsschaltanlageist die smarte Lösung. Es verwendet adaptive Steueralgorithmen, um Kondensatorbänke dynamisch umzuschalten und so eine präzise Blindleistungskompensation und Oberschwingungsfilterung zu gewährleisten.
Adaptive Steuerung: Verwendet Fuzzy-Logik/neuronale Netze, um Lastschwankungen in Echtzeit zu analysieren und so eine optimale Kompensation zu erzielen.
Harmonische Minderung: Unterstützt reine Kompensation, Filterung und Hybridmodi für Harmonische wie die 3., 5. und 7. Ordnung.
Erweitertes Schalten: Verwendet Thyristor- oder Hybridschalter für einschaltstromfreies Kondensatorschalten und verlängert so die Lebensdauer der Komponenten.
Integrierte Überwachung: Der integrierte Touchscreen zeigt Leistungsfaktor, Spannung, Strom und Gesamtharmonische Verzerrung (THD) an. Unterstützt Modbus und IEC 61850 zur Integration in Energiemanagementsysteme.
Endstromverteilung, Beleuchtungssteuerung, Mastmontage im Freien und Stromverteilung in Wohn-/Gewerbegebäuden.
In diesen Gehäusen sind kleinere Verteilungs- und Schutzgeräte untergebracht. Sie sind für die Organisation und Sicherung von Stromkreisen am Einsatzort von entscheidender Bedeutung.

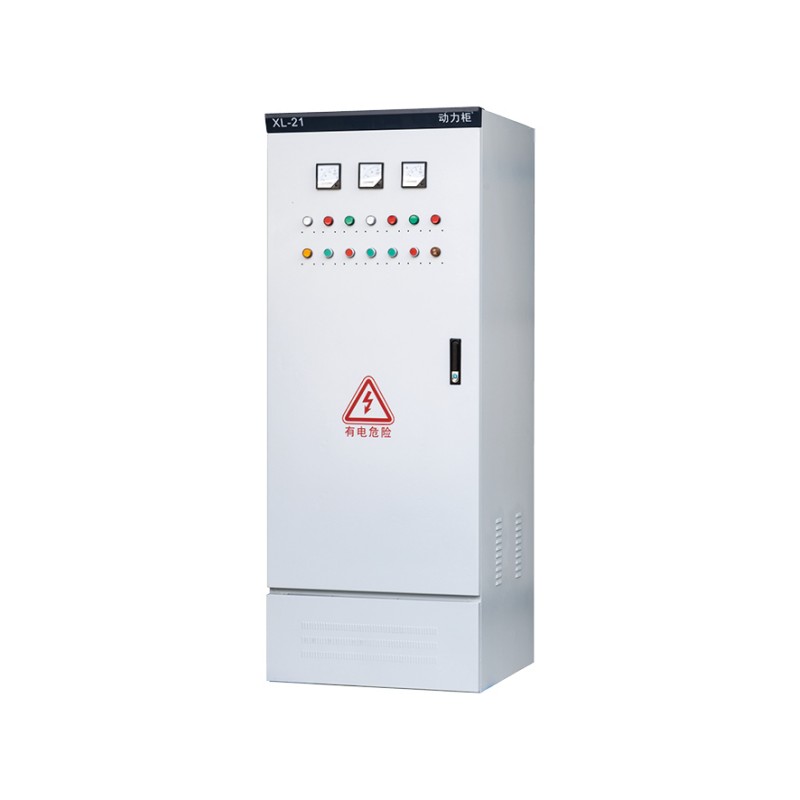

XL-21 Power Box: Ein vollständig geschlossener Stahlkasten für die industrielle Strom-/Beleuchtungsverteilung in Innenräumen unter 500 V. Verfügt über Bedienung von vorne, modulare Komponenten und ein transparentes Beobachtungsfenster.

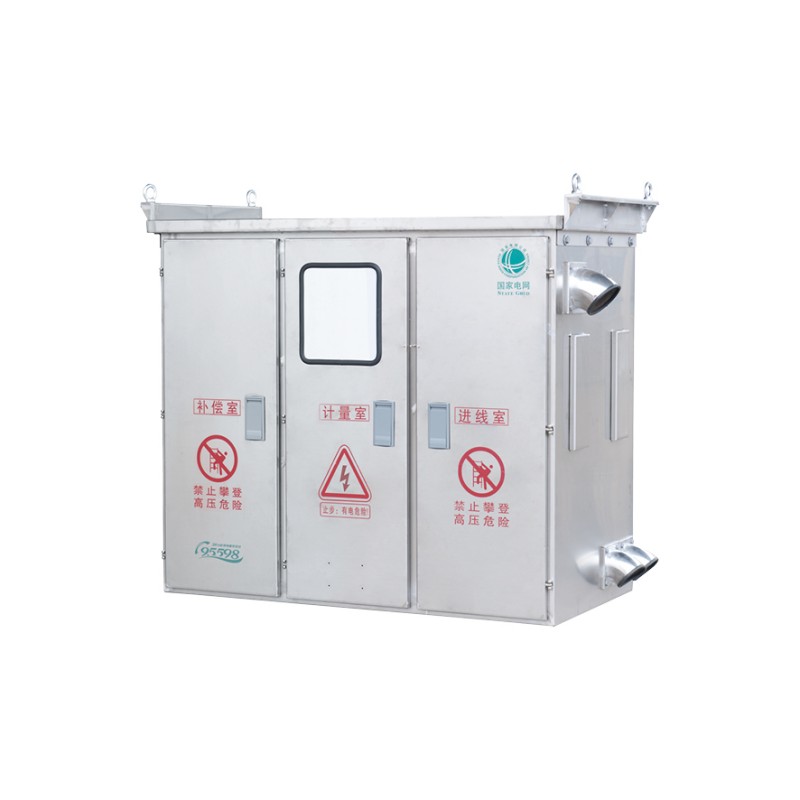

JP Outdoor-Verteilerkasten: Eine IP44-zertifizierte, multifunktionale Box mit integrierter Messung, ausgehenden Leitungen und Blindkompensation. Ideal für mastmontierte Transformatorinstallationen bei städtischen/ländlichen Netzausbauten.

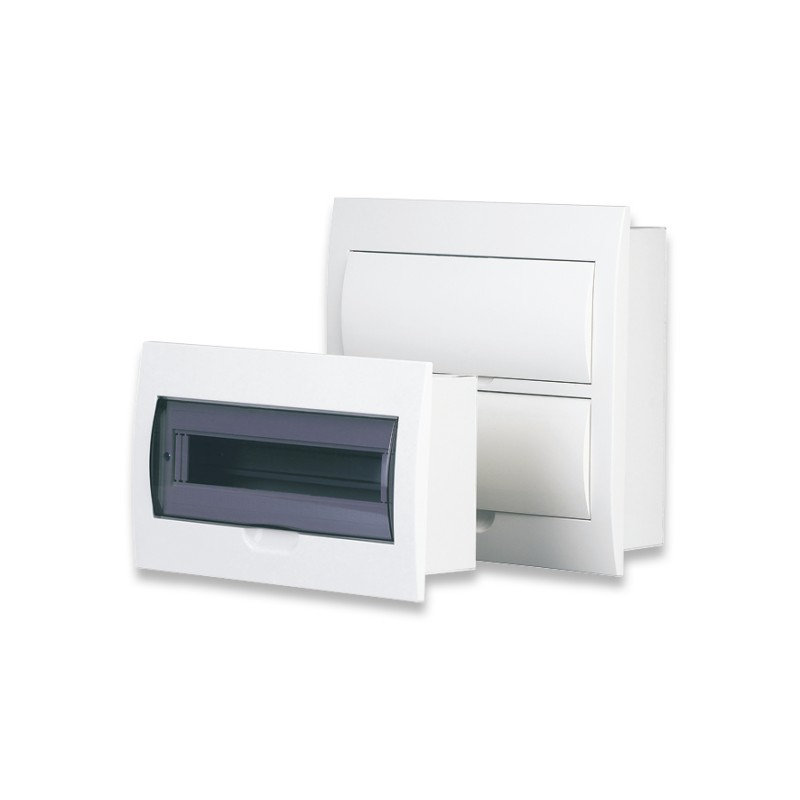

Lichtverteilerkasten PZ30: Ein modularer, kompakter Kasten für die Endstromverteilung in Gebäuden. Unterstützt flexible Kombinationen von Leistungsschaltern und RCBOs (4 bis 45 Stromkreise), mit Schutzart IP3X und isolierten Kammschienen für Sicherheit.
Die Auswahl der richtigen Niederspannungsschaltanlage erfordert eine gründliche Beurteilung Ihrer spezifischen Anforderungen. Hier ist ein Entscheidungsrahmen:
(1) Industrie: Schwerlastindustrie (Metallurgie, Bergbau), leichte Gewerbeindustrie (Bürogebäude).
(2) Standort: Innenbereich (saubere/schmutzige Umgebung) vs. Außenbereich (erfordert hohe IP-Schutzart wie IP54).
(1) Systemspannung und -frequenz: (z. B. 400 V/50 Hz, 480 V/60 Hz).
(2) Maximaler Normalstrom: Bestimmt die Nennleistung der Sammelschiene (z. B. 1600 A, 4000 A).
(3) Voraussichtlicher Fehlerstrom: Der maximale Kurzschlussstrom am Installationspunkt. Dies ist von entscheidender Bedeutung für die Auswahl von Schaltanlagen mit ausreichender Kurzschlussfestigkeit (Icw) und Ausschaltvermögen (Icu). Jinhand-Geräte bieten eine Nennfestigkeit von bis zu 100 kA und eine Bruchfestigkeit von 50 kA.
(4) Anforderungen an die Motorsteuerung: Anzahl und Größe der Motoren, Startmethode (DOL, Stern-Dreieck, VFD).
(1) Wartungsphilosophie: Benötigen Sie Live-Wartungsfähigkeiten? (Wählen Sie ausziehbar).
(2) Automatisierung und Überwachung: Benötigen Sie Fernsteuerung, Datenerfassung oder Integration mit SCADA/BMS? Jinhand-Geräte unterstützen SPS, Smart Meter und Protokolle wie Modbus, Profibus und IEC 61850.

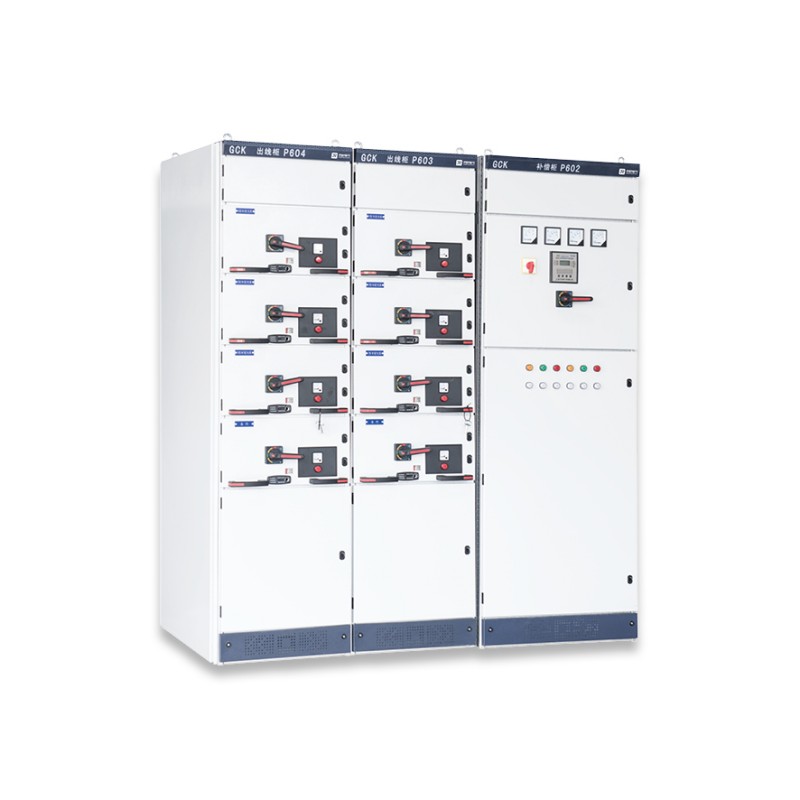

(3) Zukünftige Erweiterung: Muss das System wachsen? Ideal sind modulare Designs (MNS, GCS, GCK).
Stellen Sie sicher, dass die Ausrüstung den relevanten internationalen (IEC 61439) und lokalen Standards entspricht. Alle Niederspannungsschaltanlagen von Jinhand entsprechen den Standards GB 7251.1 und IEC und bilden eine solide Grundlage für die weltweite Akzeptanz.
Als erstklassiger chinesischer Hersteller und Lieferant zeichnet sich Jinhand nicht nur durch Produkte aus:
Fundierte Erfahrung in Forschung und Entwicklung, Design und Herstellung von Elektrogeräten.
ISO 9001-zertifizierte Prozesse, von der Beschaffung der Rohstoffe bis zur Endprüfung. Alle Produkte werden strengen Spannungsfestigkeitstests (z. B. 2500 V/1 Minute für Hauptstromkreise) und Alterungstests unterzogen.
Unser Engineering-Team bietet Beratung vor dem Verkauf, kann Ihre Elektropläne interpretieren und bietet nicht standardmäßige Anpassungen für Abmessungen, Layouts und Sonderfunktionen an.
Effiziente Logistik und Erfahrung im Versand in über 30 Länder sorgen dafür, dass Ihr Projekt im Zeitplan bleibt. Die Vorlaufzeiten für die Standardkonfiguration sind wettbewerbsfähig (15–30 Werktage).
Wir bieten Installationsanleitungen, technische Dokumentation und reaktionsschnellen Support, um den langfristigen, stabilen Betrieb Ihrer Niederspannungsschaltanlage sicherzustellen.
Die Auswahl der richtigen Niederspannungsschaltanlage ist eine entscheidende Investition in die Sicherheit, Effizienz und Zuverlässigkeit Ihrer elektrischen Infrastruktur. Wenn Sie Ihre Anwendungsanforderungen, wichtige elektrische Parameter und die besonderen Vorteile verschiedener Schaltanlagentypen verstehen, können Sie eine fundierte Entscheidung treffen.

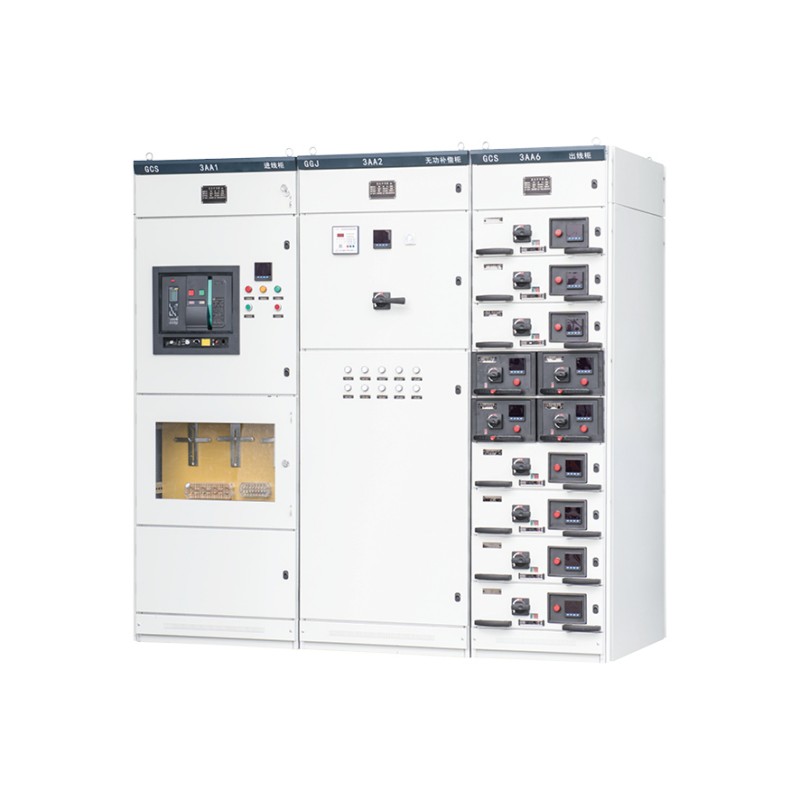

Jinhand bietet als zuverlässiger Hersteller und Lieferant aus China ein komplettes, hochwertiges Portfolio – von intelligenten Einschubsystemen wie MNS und GCS bis hin zu robusten Festplatinen wie GGD und spezialisierten Vergütungseinheiten wie GGJ. Mit soliden technischen Daten, zertifizierter Qualität und dem Engagement für den Kundenerfolg bietet Jinhand die zuverlässige Grundlage, die Ihr Stromverteilungssystem verdient.
