Elektrische Schaltanlage mit Metallgehäuse für den Innenbereich

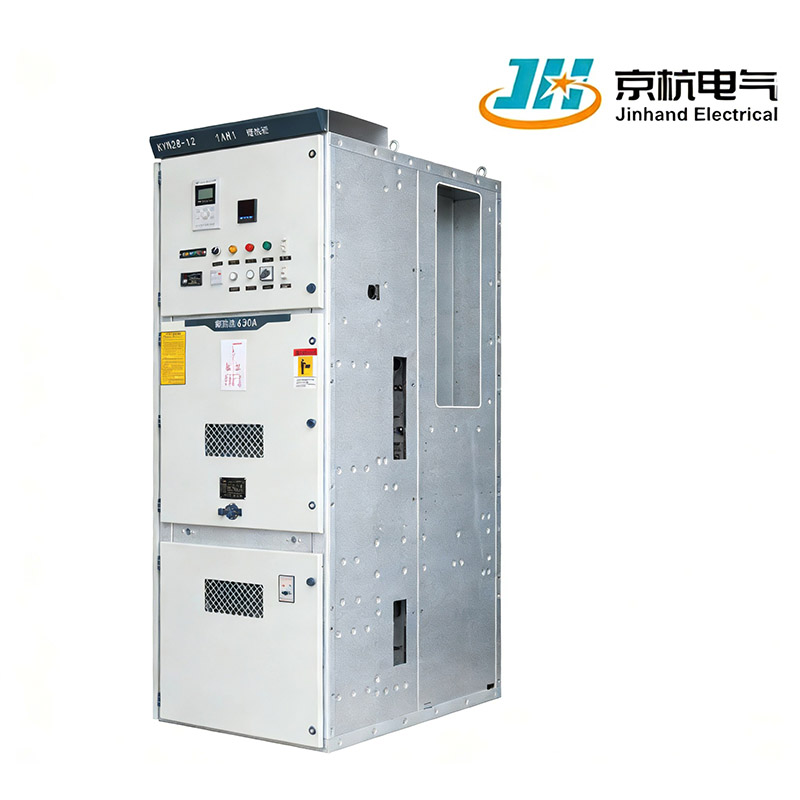

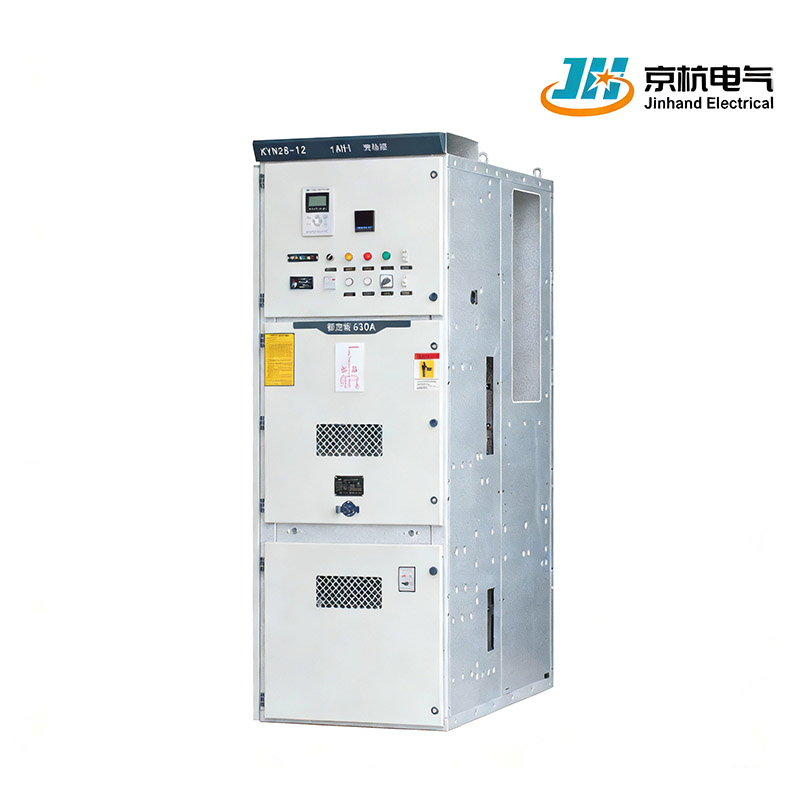

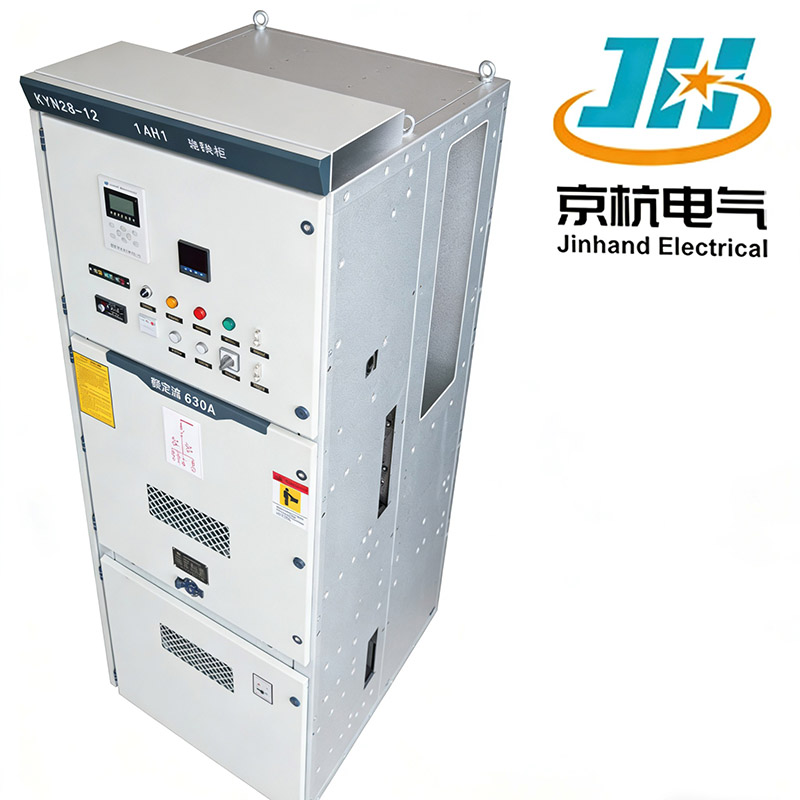

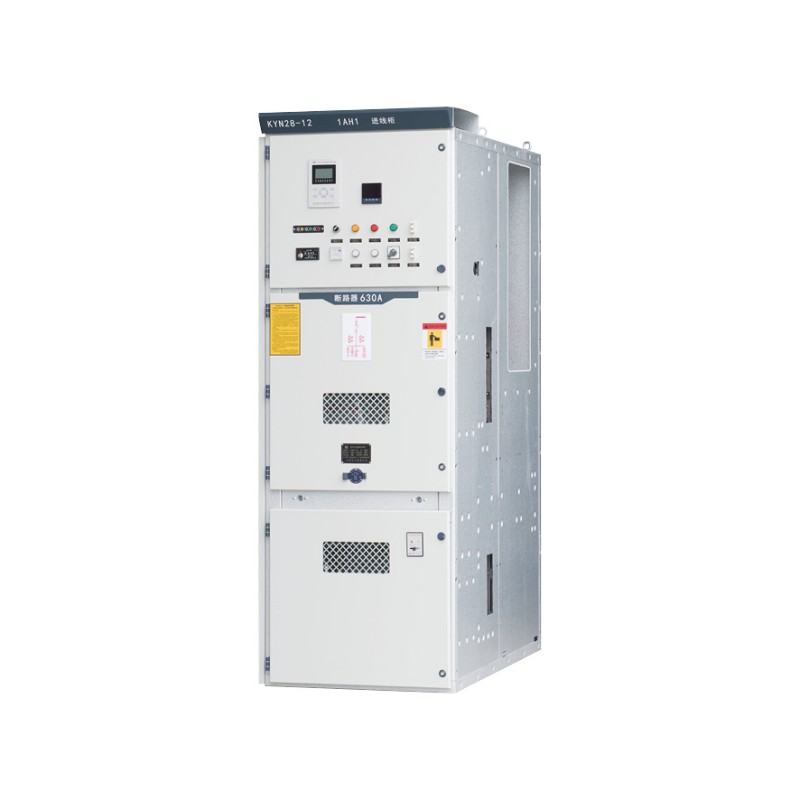

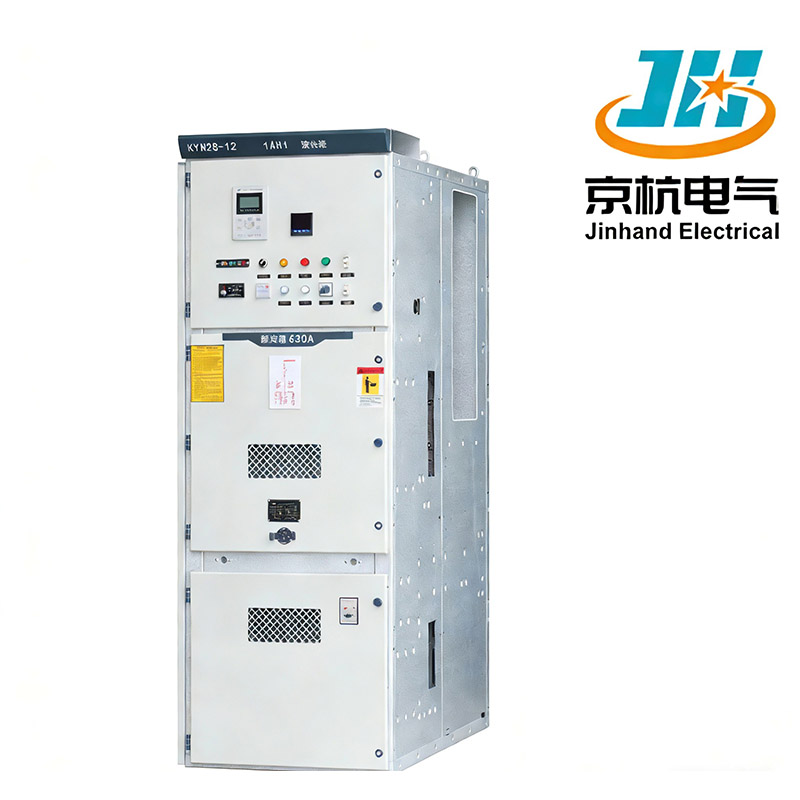

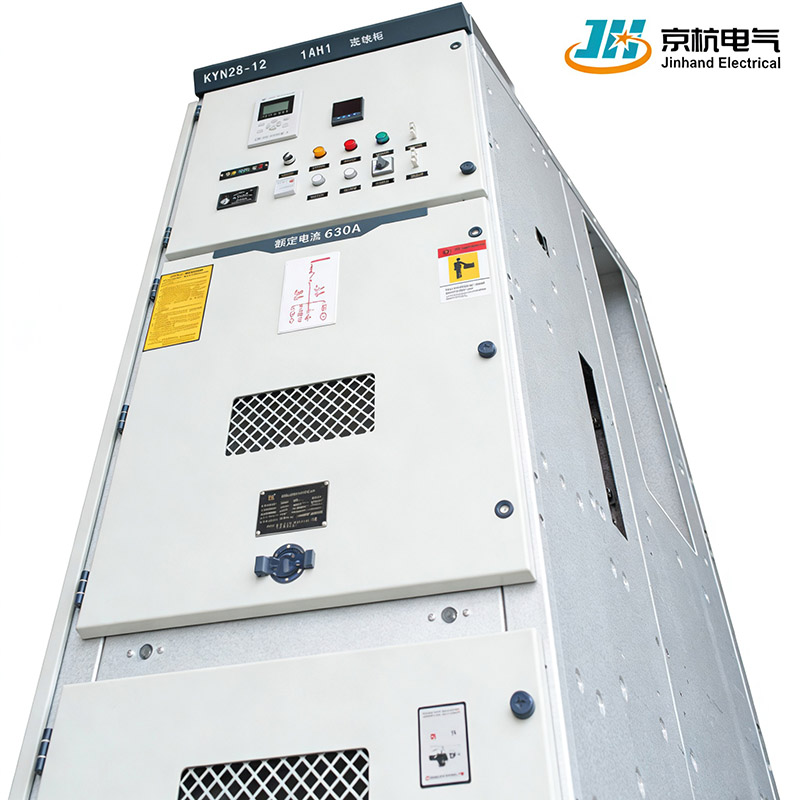

Als Lieferant hochwertiger Elektrogeräte mit Sitz in einer lokalen Fabrik in China hat Jinhand Electric Co., Ltd. seine Produkte erfolgreich in mehrere Länder und Regionen exportiert und dabei großes Lob von den Kunden erhalten. Die vom Unternehmen angebotene metallgekapselte elektrische Innenschaltanlage KYN28-12 zeichnet sich durch ein hohes Schutzniveau aus und ist somit eine ideale Wahl für die Stromverteilung in Innenräumen in verschiedenen komplexen Umgebungen.

Vorteile

1. Großer Spannungsbereich: Geeignet für dreiphasige Wechselstromnetze mit 50 Hz und 3,6–12 kV, wodurch es für verschiedene Anwendungen vielseitig einsetzbar ist.
2.Effizientes Energiemanagement: Konzipiert für den effektiven Empfang und die Verteilung elektrischer Energie, wodurch die Gesamtsystemeffizienz verbessert wird.
3.Robuster Schutz und Überwachung: Bietet zuverlässige Steuerung, Überwachung und Schutz für Schaltkreise und gewährleistet so einen sicheren Betrieb.
4.Flexible Systemkonfiguration: Kann in Einzelsammelschienen-, Einzelsammelschienen-Teil- oder Doppelsammelschienensystemen verwendet werden, um unterschiedlichen Installationsanforderungen gerecht zu werden.

WICHTIGSTE TECHNISCHE PARAMETER

Hauptmerkmale

1.Gepanzertes Design: Die gepanzerte Konstruktion erhöht die Sicherheit und Haltbarkeit und eignet sich für anspruchsvolle Umgebungen.
2. Metallumschlossene Struktur: Ein metallumschlossenes Design schützt interne Komponenten vor externen Faktoren und verbessert so die Zuverlässigkeit.
3. Modulares Design: Der modulare Ansatz ermöglicht eine einfache Skalierbarkeit und Anpassungsfähigkeit an sich ändernde Anforderungen.
4.Benutzerfreundliche Schnittstelle: Mit benutzerfreundlichen Bedienelementen und Anzeigen für eine einfache Bedienung und Überwachung ausgestattet.

Produkt-Highlights

1.Gepanzerte, ausfahrbare, metallgekapselte Schaltanlage: Verfügt über eine vollständig metallverkleidete Struktur mit unabhängiger Unterteilung. Erreicht die Schutzart IP4X und gewährleistet so einen sicheren und zuverlässigen Betrieb. Weit verbreitet in Innenstromverteilungsanwendungen für Versorgungsunternehmen, Industrie/Bergbau und Infrastruktur.
2. Hohe Nennparameter, breite Abdeckung: Die Nennspannung reicht von 3,6 bis 12 kV. Bemessungsstrom der Hauptsammelschiene bis 3150 A, Bemessungskurzschlussausschaltstrom bis 40 kA, Bemessungskurzzeitstrom (4 s) bis 40 kA. Erfüllt unterschiedliche Lastanforderungen von allgemeinen Umspannwerken bis hin zu großen Industrieprojekten.
3.Modularer Aufbau, flexible Anpassung: Nutzt standardisierte Module und universelles Zubehör und unterstützt die flexible Kombination verschiedener Primärschemata. Schränke können nebeneinander erweitert werden, was zukünftige Kapazitätserweiterungen und -änderungen erleichtert und die Lebenszykluskosten senkt.
4.Intelligente Steuerung, sicher und praktisch: Optional integrierte intelligente Steuergeräte mit Live-Anzeige, Temperatur-/Feuchtigkeitssteuerung, Statusanzeige des Leistungsschalters, Anzeige der Federspannung, Hochspannungs-Phasenprüfung, Sprachansagen zur Vermeidung von Fehlbedienungen und RS485-Kommunikationsschnittstelle. Ermöglicht Zustandsvisualisierung und Fernüberwachung.
5. Hochwertige Komponenten und Handwerkskunst: Schlüsselkomponenten wie Vakuum-Leistungsschalter können von renommierten inländischen und internationalen Marken ausgewählt werden. Für die Sammelschienen wird hochwertiges Elektrolytkupfer mit Verzinnung verwendet. Die Gehäuse bestehen aus Aluminium-Zink-beschichtetem Stahl oder kaltgewalzten Stahlblechen mit elektrostatischer Pulverbeschichtung und gewährleisten einen langfristig stabilen Betrieb.

FAQ

1.F1: Kann die Schaltanlage KYN28-12 in einem Doppelsammelschienensystem eingesetzt werden?
A: Ja. Dieses Produkt unterstützt verschiedene Hauptverdrahtungsschemata, einschließlich Einzelsammelschiene, Einzelsammelschiene mit Trennwand und Doppelsammelschiene. Für Doppelsammelschienensysteme müssen entsprechende Sammelschienentrennschalter und Verriegelungsmechanismen konfiguriert werden. Bitte geben Sie bei der Bestellung ein übersichtliches Übersichtsdiagramm an.
F2: Was bedeutet die Schutzart IP4X konkret? Ist es staubdicht und wasserdicht?
A: IP4X bedeutet Schutz gegen feste Gegenstände mit einem Durchmesser von mehr als 1,0 mm und verhindert den Zugang zu stromführenden Teilen durch Werkzeuge, Drähte usw., was ein hohes Maß an Staubschutz darstellt. Es gibt keinen direkten Hinweis auf die Wasserdichtigkeitsklasse. Wenn eine Wasserdichtigkeit erforderlich ist, sollte eine IPX-Einstufung gewählt werden, für Installationen in Innenräumen reicht jedoch normalerweise IP4X aus.
F3: Ist der ausfahrbare Leistungsschalter einfach zu bedienen und zu warten?
A: Ja, sehr praktisch. Der Stapler ist mit einem Schraubmechanismus für eine einfache und mühelose Bedienung mit klar definierten Service-, Test- und Trennpositionen ausgestattet. Stapler gleicher Spezifikation bieten eine gute Austauschbarkeit und verfügen über umfassende mechanische und elektrische Verriegelungen für einen sicheren Betrieb. Die routinemäßige Wartung umfasst hauptsächlich die Überprüfung der mechanischen Eigenschaften und Kontakte des Leistungsschalters, die nach einem Stromausfall durch Herausziehen des Leistungsschalterwagens durchgeführt werden kann.
F4: Können mikroprozessorbasierte Schutzrelais und integrierte Automatisierungssysteme integriert werden?
A: Absolut. Das Relais-/Instrumentenfach bietet ausreichend Platz. Die Standardkonfiguration ermöglicht die Installation herkömmlicher Relais, die zu mikroprozessorbasierten Multifunktions-Schutzrelais aufgerüstet werden können. Unterstützt mehrere Kommunikationsprotokolle für eine einfache Integration in in Umspannwerke integrierte Automatisierungssysteme oder Energiemanagementplattformen.
