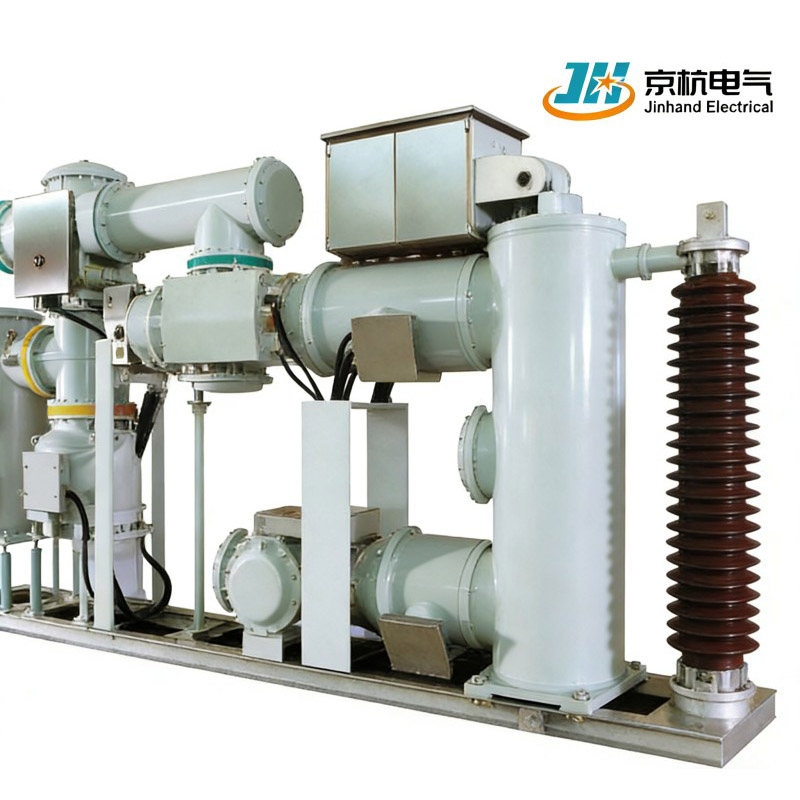

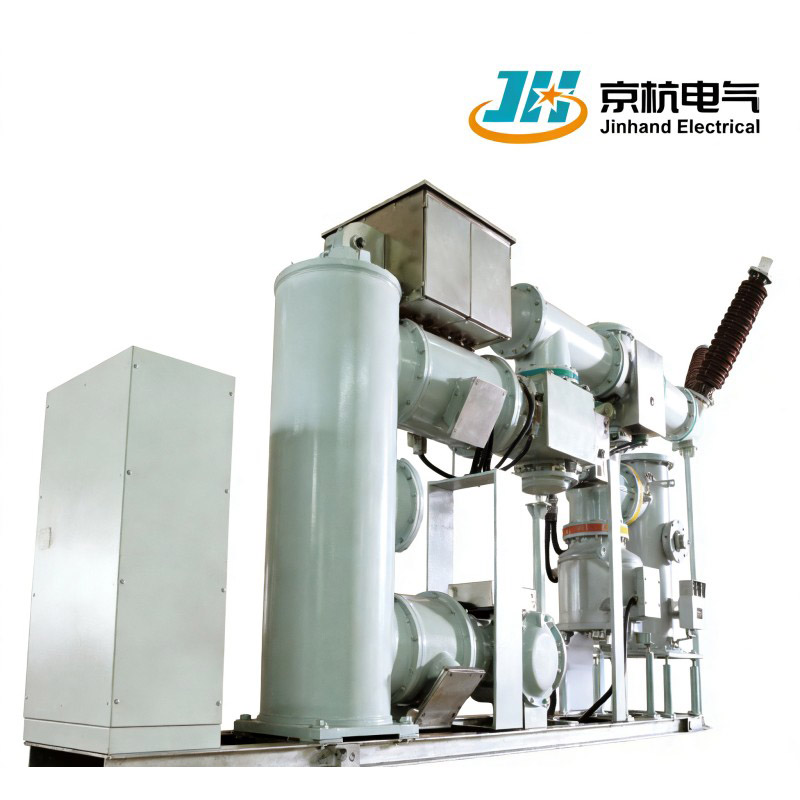

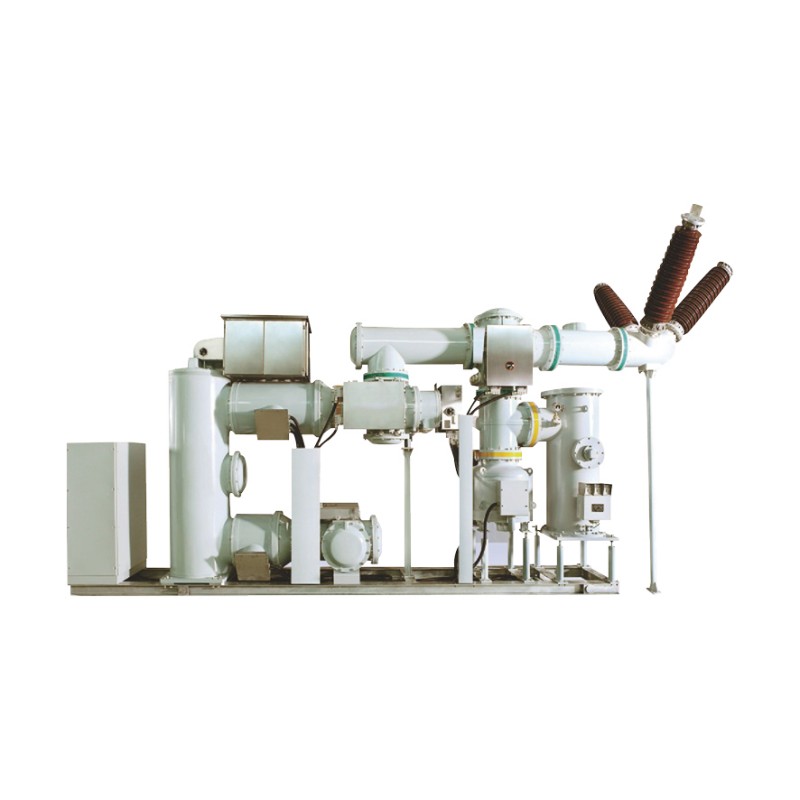

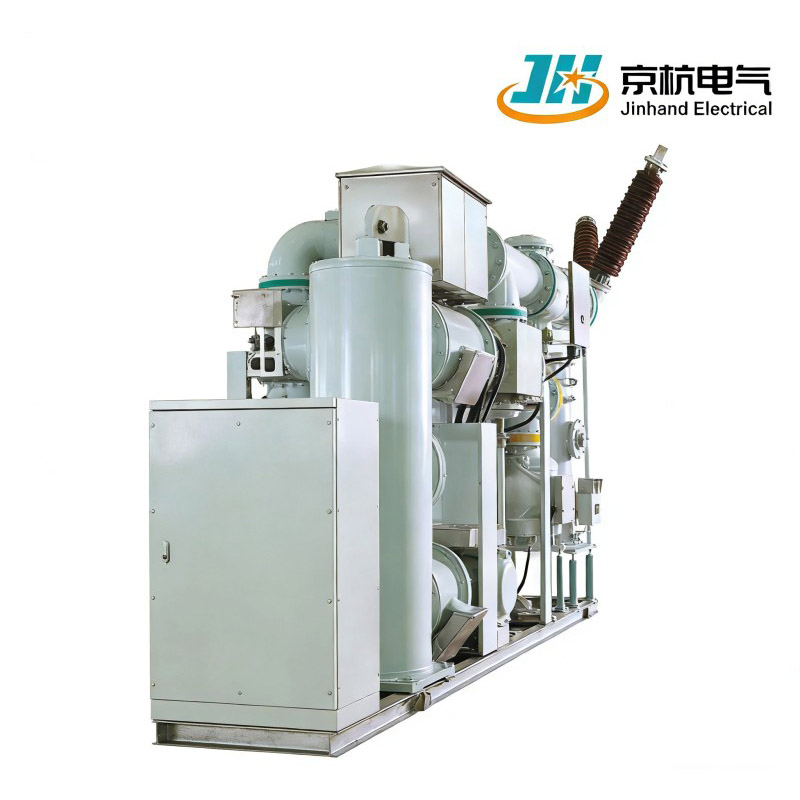

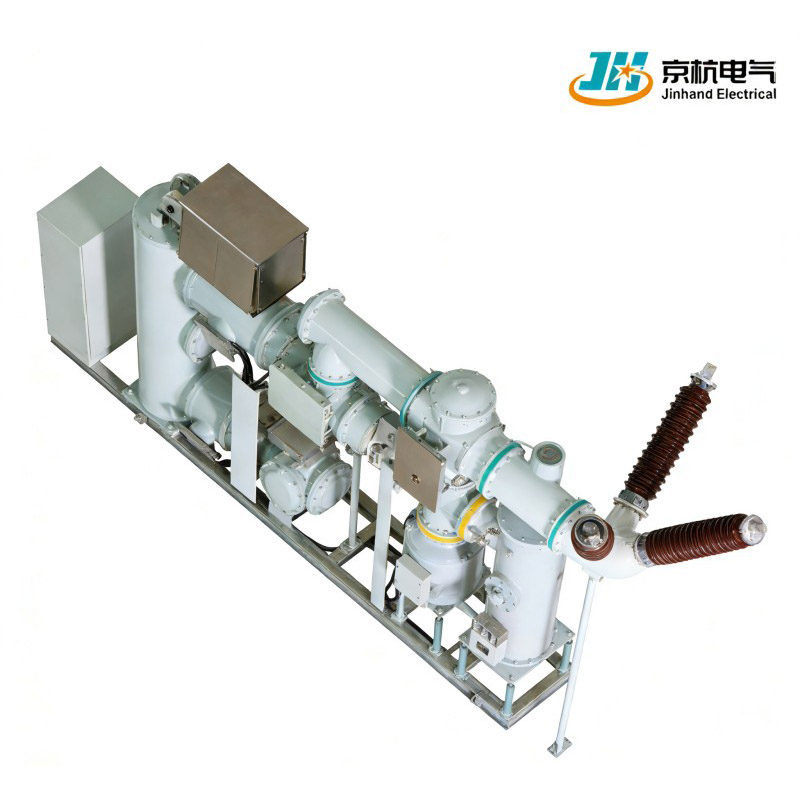

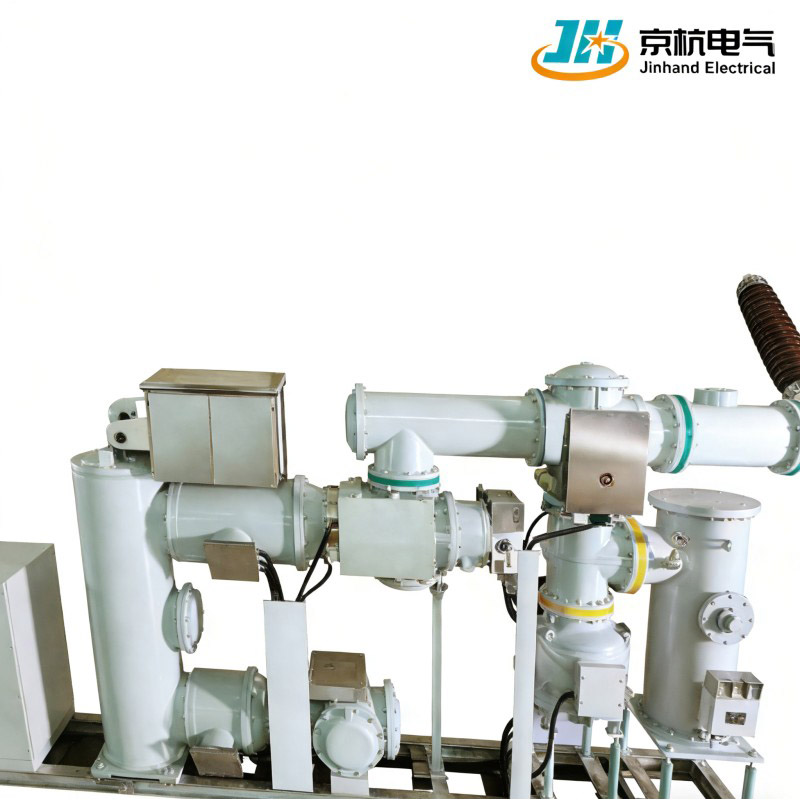

Gasisolierte metallgekapselte Schaltanlage

Die vom chinesischen Unternehmen Jinhand Electrical entwickelte gasisolierte metallgekapselte Schaltanlage ZFW41-126 ist für 110-kV-Systeme konzipiert. Als führender Hersteller und Werkslieferant bietet unser optimiertes GIS zuverlässige Steuerung und Schutz für vielfältige Anwendungen, von Kraftwerken bis hin zu Industrieanlagen.

Vorteile

1. High-Tech-Entwicklung: Entwickelt unter Verwendung fortschrittlicher Designoptimierung und einer Kombination aus nationalen und internationalen Technologien, um Spitzenleistung zu gewährleisten.
2. Vielseitige Anwendungen: Geeignet für eine Vielzahl von Anwendungen, einschließlich Kraftwerken, Umspannwerken und verschiedenen Industriezweigen wie Stahl- und Kohlebergbau.
3. Starke Leistung: Unterstützt effektiv Steuerungs-, Schutz-, Schalt- und Messfunktionen und verbessert so die Betriebszuverlässigkeit in Energiesystemen.

BETRIEBSUMGEBUNGSBEDINGUNGEN

WICHTIGSTE TECHNISCHE PARAMETER

Hauptmerkmale

1. Gasisoliertes Design: Verfügt über ein kompaktes, metallgekapseltes Design, das den Platzbedarf minimiert und die Sicherheit in Hochspannungsumgebungen verbessert.
2. Spannungsfähigkeit: Entwickelt für Stromversorgungssysteme mit einer Netzspannung von 110 kV, wodurch es für Hochspannungsanwendungen geeignet ist.
3. Umfassende Funktionalität: Integriert mehrere Funktionen, einschließlich Steuerung, Schutz, Schalten und Messung, in einer einzigen Einheit für optimierte Abläufe.
4.Robuste Konstruktion: Konstruiert, um rauen Bedingungen in verschiedenen Branchen standzuhalten und Haltbarkeit und langfristige Zuverlässigkeit in kritischen Anwendungen zu gewährleisten.
5.Erweiterte Testmethoden: Verwendet Computersimulationsanalysen und strenge Testmethoden, um sicherzustellen, dass Qualitäts- und Leistungsstandards eingehalten werden.

Produkt-Highlights

1. Modulares Dreistellungs-Trenn-/Erdungsschalterdesign: Das integrierte modulare Design ermöglicht verriegelte Isolations-, Erdungs- und Servicepositionen. Kompakt und zuverlässig, anpassbar an verschiedene Hauptanschlusslayouts.
2.Intelligentes Zustandsüberwachungssystem: Optionale Online-Überwachungsmodule für SF6-Gasdichte, Feuchtigkeitsgehalt, Teilentladung und mechanische Eigenschaften. Unterstützt intelligente Diagnose und Fehlerwarnung und ermöglicht so eine zustandsbasierte Wartung.
3.Hohe Erdbeben- und Wetterbeständigkeit: Bestehen seismischer Tests mit einer horizontalen Beschleunigung von 0,4 g. Hervorragende Dichtungsleistung, geeignet für Umgebungen in großer Höhe, hoher Luftfeuchtigkeit, hoher Verschmutzung und extremen Temperaturen.
4.Kompakte räumliche Anordnung: Verwendet einen dreiphasigen gemeinsamen Tank oder eine phasengetrennte Anordnung. Der Platzbedarf beträgt nur 10–30 % des entsprechenden AIS auf dem gleichen Spannungsniveau, ideal für Standorte mit begrenztem Platzangebot wie städtische oder unterirdische Umspannwerke.
5.Umweltfreundliches Design: Verwendet Niederdruck-SF6-Fülltechnologie mit Gasrückgewinnungsgeräten. Entspricht den Umweltanforderungen der IEC 62271-4 und unterstützt zukünftige umweltfreundliche Gasalternativen.

FAQ

F1: Für welche Sammelschienenanordnungen ist der ZFW41-126 GIS geeignet?
A: Es werden verschiedene Anordnungen unterstützt, darunter Einzelsammelschienen-, Doppelsammelschienen-, eineinhalb-Leistungsschalter- und Brückenkonfigurationen. Kann basierend auf dem Hauptverbindungsschema des Benutzers flexibel konfiguriert werden.
F2: Verfügt es über intelligente Schnittstellen?
A: Ja, es ist standardmäßig mit IEC 61850-Kommunikationsprotokollschnittstellen ausgestattet, die die Übertragung von GOOSE/SV-Nachrichten für eine nahtlose Integration in intelligente Umspannwerkssysteme unterstützen.
F3: Was ist das empfohlene Wartungsintervall?
A: Unter normalen Betriebsbedingungen wird alle 10–15 Jahre eine Generalüberholung empfohlen. In diesem Zeitraum können Zustandsbewertung und Wartung basierend auf Online-Überwachungsdaten durchgeführt werden.
F4: Kann es in küstennahen, stark korrosiven Umgebungen eingesetzt werden?
A: Ja. Das Gehäuse besteht aus einer hochwertigen Aluminiumlegierung oder Edelstahl mit spezieller Korrosionsschutz-Oberflächenbehandlung und eignet sich für Küsten-, Chemie- und andere stark korrosive Umgebungen.
F5: Bieten Sie schlüsselfertige Lösungen an?
A: Ja, wir bieten schlüsselfertige Projektdienstleistungen aus einer Hand, einschließlich Schemaentwurf, Gerätelieferung, Installationsanleitung, Inbetriebnahme sowie Betriebs- und Wartungsschulung.

UMSETZUNGSSTANDARD

GB/T 1984　Hochspannungs-Wechselstrom-Leistungsschalter
GB/T 1985　Hochspannungs-Wechselstrom-Trennschalter und Erdungsschalter
GB/T 7674　Gasisolierte metallgekapselte Schaltanlage für Nennspannungen von 72,5 kV und mehr
GB/T 11022　Gemeinsame Spezifikationen für Normen für Hochspannungsschaltanlagen und -steuergeräte
