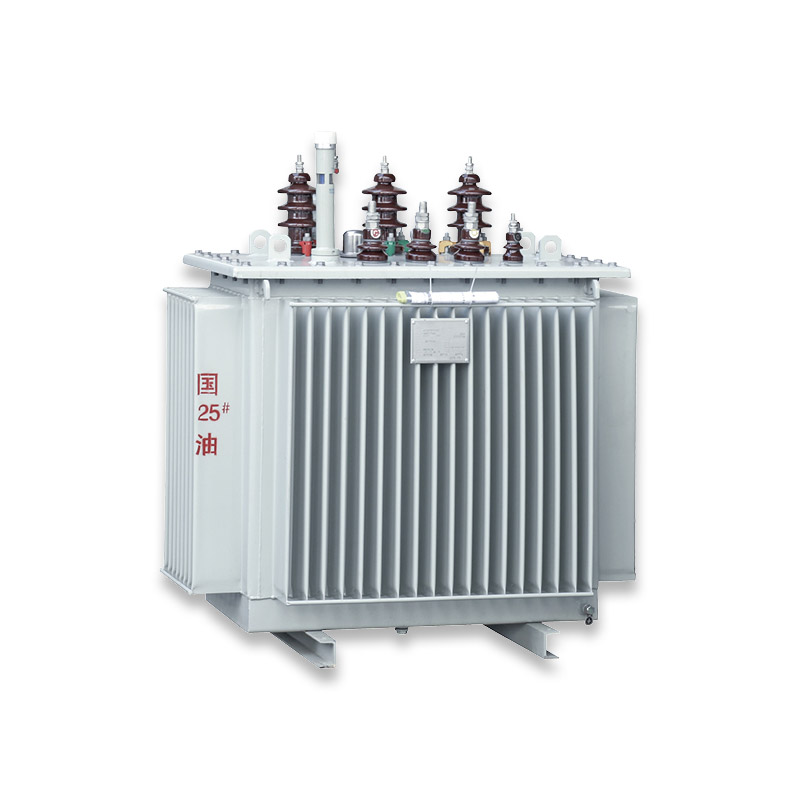

Elektrischer Leistungstransformator für den Außenbereich, 20 kV, 30 kVA, 50 kVA

Als führender professioneller Hersteller von Elektrogeräten in China ist der S13/S22-M Outdoor Electric Power Transformer 20kV 30kVA 50kVA von Jinhand Electrical eine maßgeschneiderte Stromverteilungs-Kernausrüstung für den Außenbereich, die für die Schwachstellen herkömmlicher Outdoor-Transformatoren wie schlechte Anpassungsfähigkeit an die Umwelt, hohe Wartungskosten und hohen Energieverbrauch entwickelt wurde. Dieser Transformator verfügt über ein fortschrittliches elektromagnetisches Design, eine hochwertige Materialauswahl und eine vollständig abgedichtete Strukturoptimierung und ist auf industrielle 50-Hz-Außenstromversorgungssysteme zugeschnitten. Er unterstützt einen Hochspannungseingang von 6/6,3/6,6/10/10,5/11 kV und einen festen Niederspannungsausgang von 0,4 kV und ist mit den Doppelverbindungsgruppen Yyn0 und Dyn11 kompatibel.

WICHTIGSTE TECHNISCHE PARAMETER

Kernverkaufsargumente

1. Vollständig versiegeltes, wartungsfreies Design: Ausgestattet mit versiegelten Komponenten mit einer Lebensdauer von 30 Jahren isoliert die vollständig versiegelte Struktur das interne Öl und die Komponenten von der Luft, sodass kein regelmäßiger Ölwechsel erforderlich ist. Es ist nur alle 5–8 Jahre eine Ölprobenprüfung erforderlich, wodurch der Wartungsaufwand im Vergleich zu herkömmlichen Öltransformatoren um 90 % reduziert wird – ideal für unbemannte Stromverteilungsstationen im Freien.
2. Ultrahohe Energieeffizienz und geringer Verlust: Die 30-kVA-/50-kVA-Modelle erfüllen die nationalen Energieeffizienzstandards der Klasse 1 und übertreffen diese um 30 %. Sie zeichnen sich durch einen extrem niedrigen Leerlaufverlust von 80 W/100 W und einen optimierten Lastverlust aus. Bei 80 % Last spart die Serie bei Modellen mit großer Kapazität jährlich bis zu 18.000 kWh Strom, wobei der niedrige Leerlaufstrom den Leistungsfaktor auf 0,96 verbessert und den Blindleistungsverlust weiter reduziert.
3. IP54-Schutz und Anpassungsfähigkeit an raue Umgebungen: Zertifiziert mit der Schutzart IP54 für Staub- und Wasserdichtigkeit, gepaart mit einer doppelschichtigen Korrosionsschutzbeschichtung auf dem Stahltank, hat der Transformator eine Salzsprühnebelbeständigkeit von ≥ 1000 Stunden. Es funktioniert stabil in Außenumgebungen mit hohem Staubgehalt (≥80 mg/m³), hoher Luftfeuchtigkeit (RH≥95 %), leichter Korrosion und breiten Temperaturbereichen (-25℃~+45℃) und sorgt so für eine zuverlässige Stromversorgung bei jedem Wetter.

Vorteile fortschrittlicher Produktionsprozesse

1.Robotische automatische Schweißtechnologie: Der Stahltank übernimmt das industrielle automatische Schweißen mit Robotern mit vollständiger Schweißnahtabdeckung und einer Schweißgenauigkeit von ≤ 0,1 mm. Es erreicht eine Ölleckrate von 0, gewährleistet die Luftdichtheit der vollständig abgedichteten Struktur und schafft eine solide Grundlage für einen langfristigen wartungsfreien Betrieb.
2. Präzises CNC-Kernschneiden und -Stapeln: Verwendet CNC-Präzisions-Siliziumstahl-Kernschneidegeräte mit einem Schnittfehler ≤ 0,05 mm und automatische Stapeltechnologie, um sicherzustellen, dass die Kernlaminierungsdichte gleichmäßig ist. Dies reduziert Kernverluste und magnetische Vibrationsgeräusche und verbessert so die Energieeffizienz und Betriebsstabilität des Transformators.
3.Vakuumölfüll- und -entwässerungsprozess: Verwendet einen vollständigen Vakuumölfüll- und -entwässerungsprozess (Vakuumgrad ≤50 Pa), um Luft und Feuchtigkeit aus dem Transformatoröl und der internen Isolationsstruktur zu entfernen. Dies verbessert die Isolationsleistung und Wärmeleitfähigkeit des Öls und vermeidet Alterung und Ausfall der Isolierung durch Feuchtigkeit und Luft.

Innovative Design-Highlights

1,30 Jahre versiegelte, vollständig geschlossene Struktur: Verwendet innovativ Hochleistungs-Fluorkautschuk-Dichtungskomponenten mit einer Lebensdauer von 30 Jahren und passt zum vollständig versiegelten Tankdesign, um das interne Transformatoröl vollständig von der Außenluft zu isolieren. Es macht einen regelmäßigen Ölwechsel überflüssig und löst das branchenübliche Problem der Ölleckage und Oxidation herkömmlicher Außentransformatoren.
2.Integrierte Hebeösen und Gabelstaplerschlitze: Der Tank ist mit integrierten verstärkten Hebeösen und Gabelstaplerschlitzen ausgestattet, sodass für den Transport und die Installation kein zusätzliches Hebezubehör erforderlich ist. Es ist mit Gabelstaplern und Kränen kompatibel und erleichtert die Handhabung und Installation vor Ort im Freien, insbesondere bei engen Installationsräumen im Freien.
3. Design mit zwei Verbindungsgruppen und Stufenanpassung: Unterstützt die Verbindungsgruppen Yyn0 und Dyn11 mit einem integrierten Stufenschalter auf der Hochspannungsseite (Einstellbereich ±5 %/±2 × 2,5 %). Benutzer können den Verbindungsmodus und die Ausgangsspannung flexibel an die tatsächliche Situation im Stromnetz anpassen, ohne aufwändige Demontage und Montage, mit starker Anpassungsfähigkeit vor Ort.

Logistik & Installation

1. IPPC-konforme, begasungsfreie Verpackung: Verwendet eine begasungsfreie Holzverpackung nach Exportstandard (IPPC-zertifiziert), mit stoßabsorbierendem und kollisionssicherem Schaumstoff in der Verpackungsbox und feuchtigkeitsbeständiger Kunststofffolie, die das Transformatorgehäuse umhüllt. Es stellt sicher, dass das Produkt bei langen See- und Landtransporten nicht beschädigt wird und erfüllt die Importverpackungsanforderungen verschiedener Länder.
2. Bequemer Containertransport: Die kompakte Struktur der 30-kVA-/50-kVA-Modelle eignet sich für die Beladung in 40GP-/40HQ-Standardcontainern, wobei mehrere Einheiten in einen einzigen Container geladen werden können, um die Transportkosten zu senken. Die Verpackung ist mit deutlichen Hebe-, Transport- und Lagerschildern gekennzeichnet, um eine standardisierte Handhabung zu gewährleisten.
3. Echtzeit-Logistikverfolgung und globale Lieferung: Arbeiten Sie mit bekannten internationalen Logistikunternehmen zusammen, um See-, Land- und Lufttransportdienste mit mehreren Verkehrsträgern bereitzustellen und EXW/FOB/CIF und andere flexible Handelsbedingungen zu unterstützen. Der gesamte Transportprozess wird in Echtzeit verfolgt, wobei der professionelle Kundenservice die Transportinformationen zeitnah an die Kunden weiterleitet, um eine pünktliche Lieferung sicherzustellen.

Einfache und effiziente Installation im Freien

1.Kompatibel mit Standard-Industriefundamenten: Erfordert keine spezielle Fundamentkonstruktion, es ist nur ein Standardbetonfundament mit einer Tragfähigkeit ≥10 t/m² erforderlich, das gemäß der nationalen Standardzeichnung für Außentransformatorfundamente gebaut werden kann. Dies reduziert die Bauzeit und die anfänglichen Bauinvestitionen.
2.Schnelle Vor-Ort-Installation (10 Stunden): Alle Einheiten werden im Werk vorab getestet und die Vor-Ort-Installation umfasst nur Fundamentbefestigung, Verkabelung und Erdungsarbeiten. 2-3 Elektriker können die gesamte Installation und Inbetriebnahme in 10 Stunden abschließen, ohne dass professionelle Installationsausrüstung erforderlich ist, wodurch Projektausfallzeiten minimiert werden.
3. Integriertes Hebe- und Handhabungsdesign: Der Tank ist mit integrierten verstärkten Hebeösen und Gabelstaplerschlitzen ausgestattet, die direkt mit einem Kran angehoben oder mit einem Gabelstapler transportiert werden können. Es eignet sich für enge Außenaufstellungsräume wie Industrieparkecken und ländliche Stromnetzstationen und verbessert den Komfort der Handhabung vor Ort.
