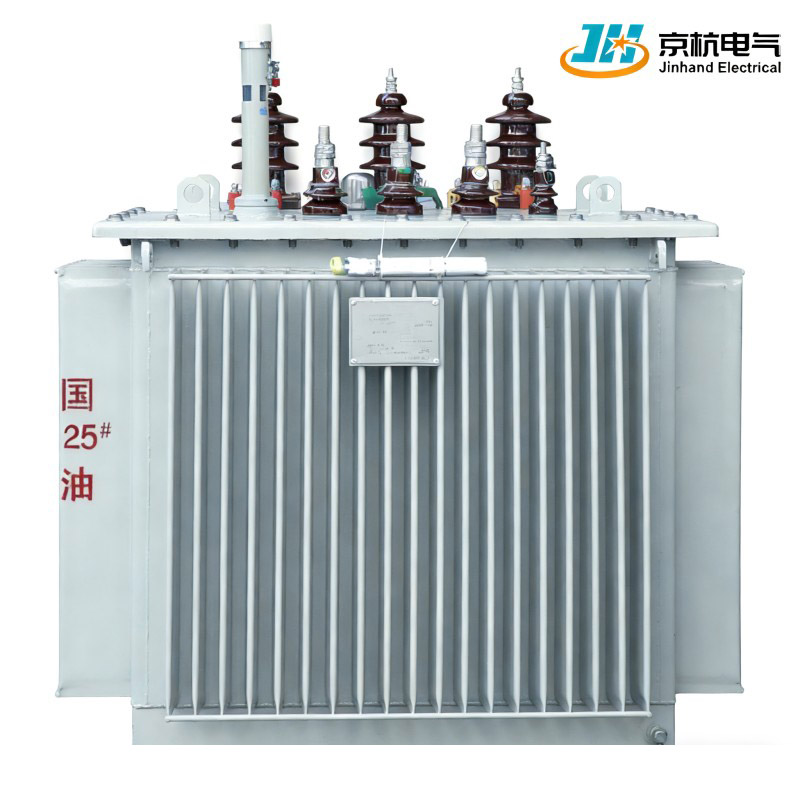

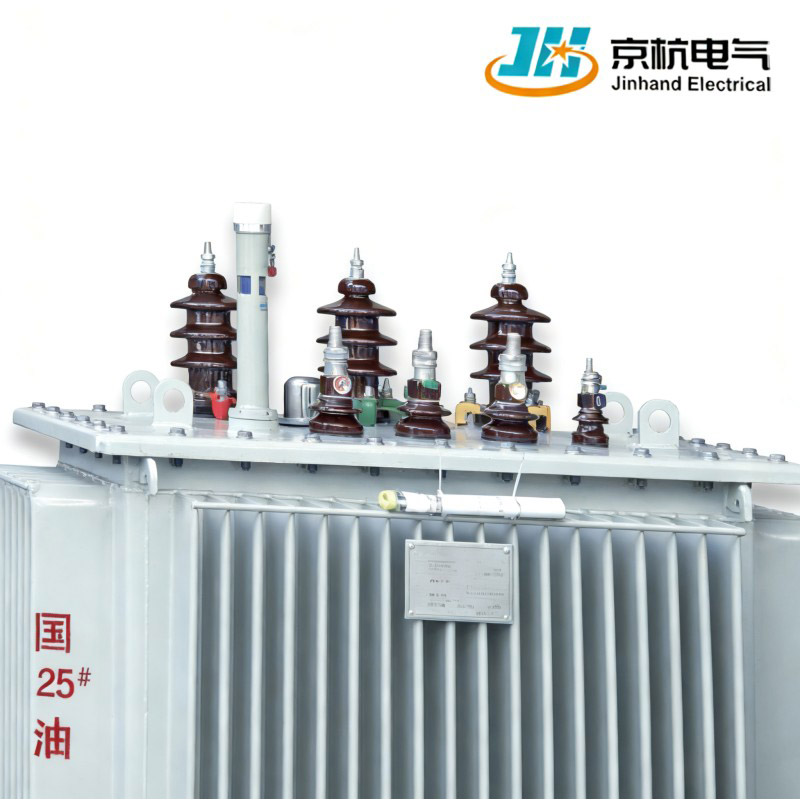

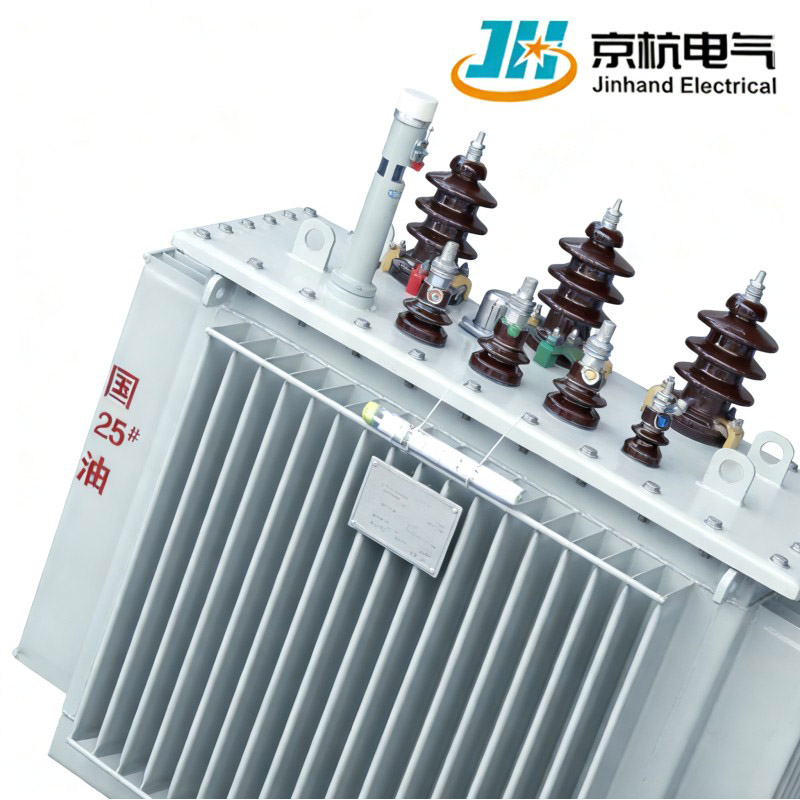

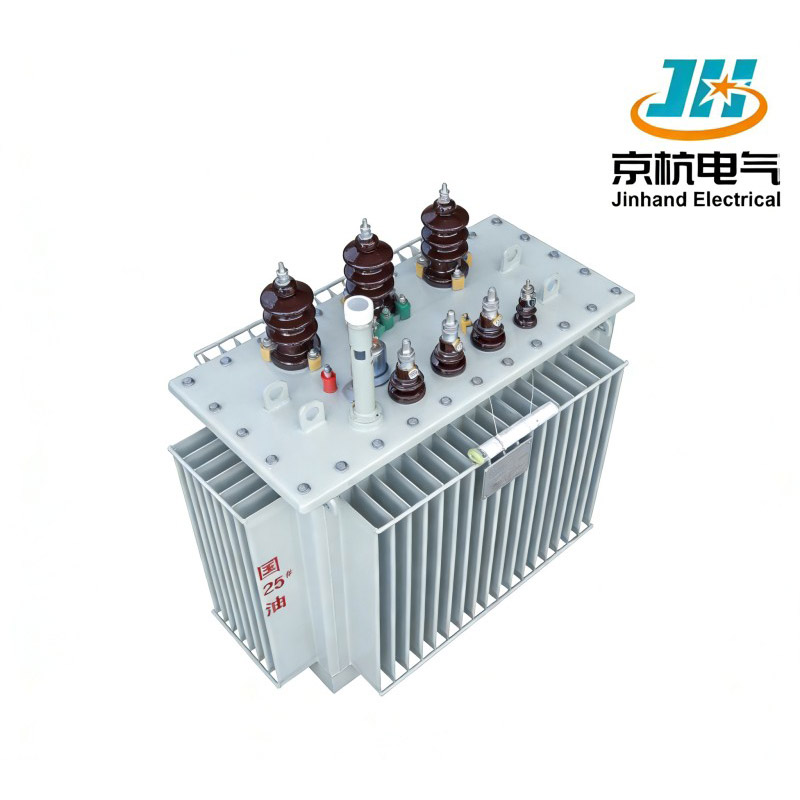

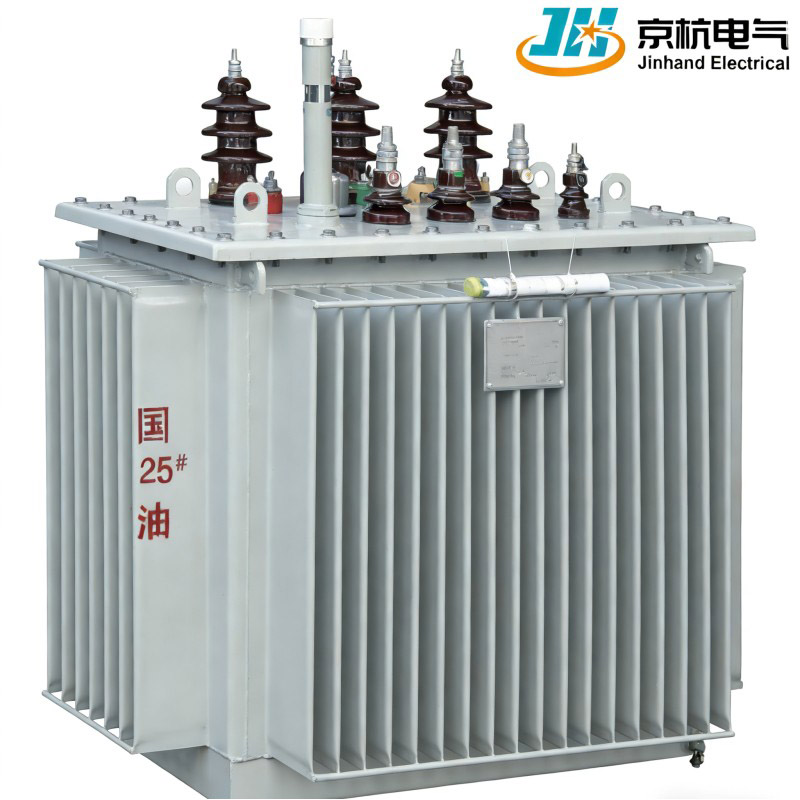

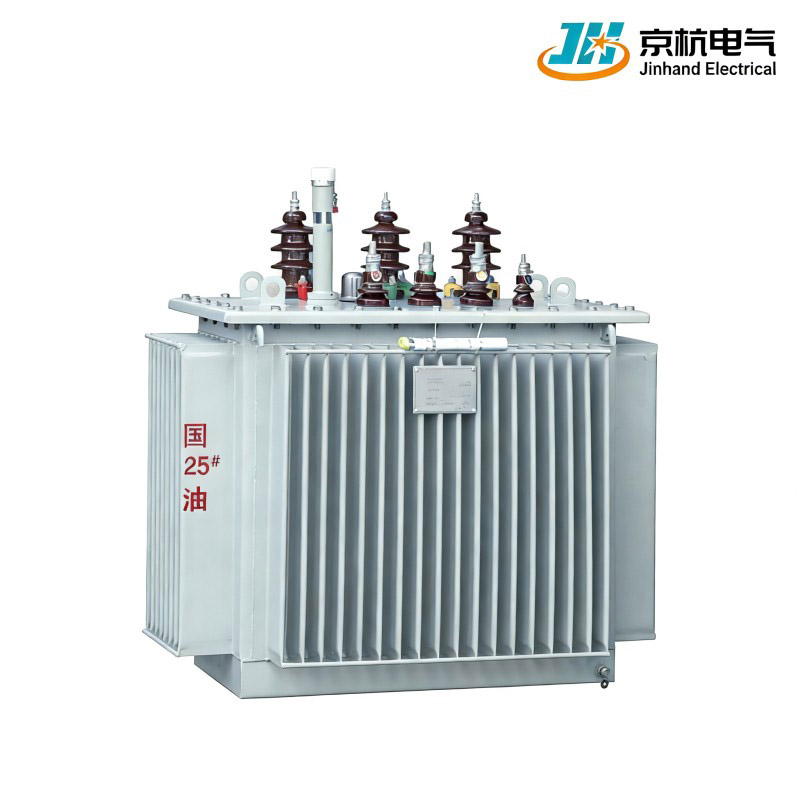

Selbstgekühlter 100-kVA-Öltransformator

Für eine zuverlässige Stromverteilung in rauen Umgebungen – von der Erdöl- und Metallurgie bis hin zu staubbeladenen Industrieanlagen – entscheiden Sie sich für den selbstgekühlten 100-kVA-Öltransformator von Jinhand Electrical. Es wurde für 50-Hz-/10-kV-Systeme entwickelt und bietet die zuverlässige Qualität, die Sie von einem führenden Hersteller erwarten können.

WICHTIGSTE TECHNISCHE PARAMETER

Produktverkaufsargumente

1. Vollständig abgedichtetes und wartungsfreies Kerndesign: Die integrierte, vollständig abgedichtete Konstruktion mit leistungsstarken Dichtungsmaterialien verhindert Ölalterung und das Eindringen von Feuchtigkeit und reduziert die Wartungshäufigkeit um über 90 % im Vergleich zu herkömmlichen offenen Transformatoren.
2. Ultrahohe Effizienz und geringer Verlust: Verwendet verlustarme Siliziumstahlbleche und Vollkupferwicklungen, wobei der Leerlaufverlust um 30 % reduziert und der Lastverlust um 25 % im Vergleich zu nationalen Energieeffizienzstandards der Klasse 1 optimiert wird, wodurch der langfristige Stromverbrauch erheblich gesenkt wird.
3. Breite Spannungskompatibilität: Unterstützt 6/6,3/6,6/10/10,5/11 kV Hochspannungseingang und 0,4 kV Niederspannungsausgang mit ±5 %/±2 × 2,5 % Stufenanpassung, Anpassung an 95 % der Spannungsschwankungen im industriellen Stromnetz.
4. IP54-Schutz und Anpassungsfähigkeit an raue Umgebungen: Die staubdichte, wasserdichte und korrosionsbeständige Leistung ermöglicht einen stabilen Betrieb in Umgebungen mit hohem Staubgehalt (≥80 mg/m³), hoher Luftfeuchtigkeit (RH≥95 %) und korrosiven Gasen und löst so das Problem des instabilen Betriebs herkömmlicher Transformatoren unter rauen Bedingungen.

Optimierung der Betriebs- und Wartungskosten

1.Minimale tägliche Wartungskosten: Die vollständig versiegelte Struktur isoliert das Isolieröl von der Luft und vermeidet so Oxidation und Emulgierung. Eine Ölprobenprüfung ist nur alle 5–8 Jahre erforderlich (kein Ölwechsel bei qualifiziertem Öl), wodurch die Kosten für den Ölwechsel und den manuellen Betrieb eingespart werden (ca. 500–1000 US-Dollar pro Ölwechsel bei herkömmlichen Transformatoren).
2. Reduzierte Energieverbrauchskosten: Bei einem 1000-kVA-Modell beträgt die jährliche Energieeinsparung etwa 8.000 kWh bei 80 % Last, was einer jährlichen Stromkosteneinsparung von 800–1.200 US-Dollar entspricht (basierend auf einem industriellen Strompreis von 0,1–0,15 US-Dollar/kWh).
3. Geringere Fehler- und Austauschkosten: Reduziert die Häufigkeit des Geräteaustauschs und vermeidet die Kapitalkosten für die Beschaffung und Installation von Transformatoren alle 10–15 Jahre bei herkömmlichen Produkten.

Logistik und Installation

1.Bequemer Transport: Eine angemessene Anordnung der internen Komponenten und optimierte Außenabmessungen erleichtern das Be- und Entladen des Produkts. Die gesamte Maschine ist mit stoßfesten Halterungen befestigt und der Tank ist mit Hebeösen und Gabelstaplerschlitzen ausgestattet, die für den Straßen-, See- und Schienentransport geeignet sind.
2. Einfache und schnelle Installation: Alle Transformatoren werden im Werk vollständig getestet (einschließlich Spannungseinstellung, Isolationsprüfung und Leerlauftest) und können nur durch Verkabelung und feste Installation vor Ort in Betrieb genommen werden, wodurch die Debugging-Zeit vor Ort um über 70 % verkürzt wird (die Installation kann bei einem einzelnen Standardmodell innerhalb von 4 bis 8 Stunden abgeschlossen sein).
3. Umfassender Vor-Ort-Support: Für Modelle mit großer Kapazität (≥800 kVA) oder wichtige Projektkunden schicken wir professionelle technische Ingenieure vor Ort, um eine individuelle Installationsanleitung bereitzustellen, einschließlich Fundamentinspektion, Verdrahtungsfehlerbeseitigung und Inbetriebnahmeabnahme.

Haltbarkeit und Stabilität

1. Zuverlässiger Betrieb in verschiedenen Umgebungen: Die vollständig versiegelte Struktur verhindert, dass Staub in den inneren Kern und die Wicklungen eindringt. Die Außenhülle ist mit staubdichten Lücken ausgestattet, die eine normale Wärmeableitung gewährleisten und gleichzeitig Staubansammlungen vermeiden. Sie kann in Metallurgie- und Textilwerkstätten mit einer Staubkonzentration von ≥80 mg/m³ über einen langen Zeitraum stabil betrieben werden.
2. Hervorragende Anti-Verlust- und Anti-Aging-Leistung: Hochwertige kaltgewalzte orientierte Siliziumstahlbleche mit geringem Eisenverlust und hochreinen, sauerstofffreien Kupferwicklungen weisen eine ausgezeichnete thermische Stabilität und elektrische Leitfähigkeit auf. Das Isolationssystem verwendet Isoliermaterialien der H-Klasse (Temperaturbeständigkeit 180 °C), die der durch Langzeitbetrieb verursachten thermischen Alterung wirksam widerstehen.
3.Ultrahohe Betriebsstabilität: Das Produkt hat einen Leerlauf-Betriebsstabilitätstest von ≥1000 Stunden und einen Volllast-Dauerbetriebstest von ≥500 Stunden im Werk durchlaufen, ohne ungewöhnlichen Temperaturanstieg, Lärm oder Vibration (Geräusch ≤55 dB in 1 m Entfernung).

Vorteile des Produktionsprozesses

1. Fortschrittliche Fertigungs- und Präzisionsverarbeitungstechnologie: Verwendet CNC-Scheren und -Falten, schrittweise Laminierung und Vakuumglühprozesse mit einem Kernlaminierungsspalt von ≤ 0,05 mm, wodurch der Eisenverlust um 15 % reduziert und die magnetische Leitfähigkeit erheblich verbessert wird.
2. Strenges und umfassendes Qualitätskontrollsystem: Wir haben ein prozessübergreifendes Qualitätskontrollsystem eingerichtet, das die Beschaffung von Rohstoffen, die Produktionsverarbeitung, die Produktmontage und die Prüfung des fertigen Produkts gemäß den ISO9001-Qualitätsmanagementsystemstandards umfasst, mit 16 Qualitätsinspektionsverbindungen und 3 Vollinspektionsknoten:
3. Hauptvorteile der Kerntechnologie: Unser F&E-Team verfügt über unabhängige geistige Eigentumsrechte für das elektromagnetische Design des Transformators, optimiert das Kern- und Wicklungslayout durch Finite-Elemente-Simulationsanalyse und realisiert die optimale Abstimmung von Verlust und Volumen.

Verladung und Versand

Das Vertrauen unserer Kunden in über 30 Ländern ist ein Beweis für unsere außergewöhnliche Produktqualität und unseren engagierten Service. Um eine reibungslose und sichere Lieferung überall zu gewährleisten, bieten wir flexible Handelsbedingungen wie EXW, FOB und CIF sowie professionelle Exportverpackung, umfassende Dokumentation und zuverlässige Logistikverfolgung.
