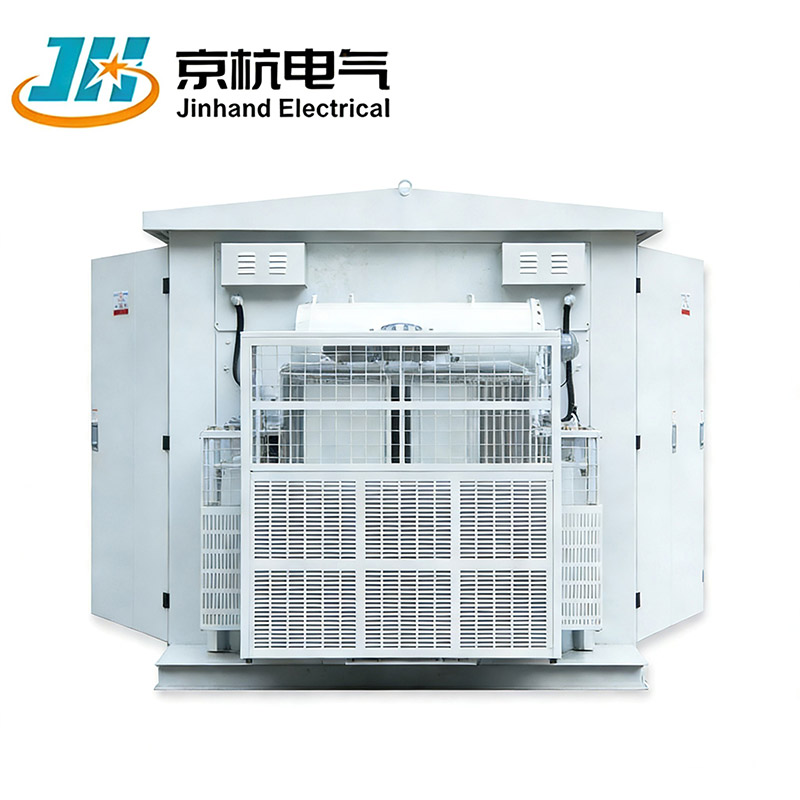

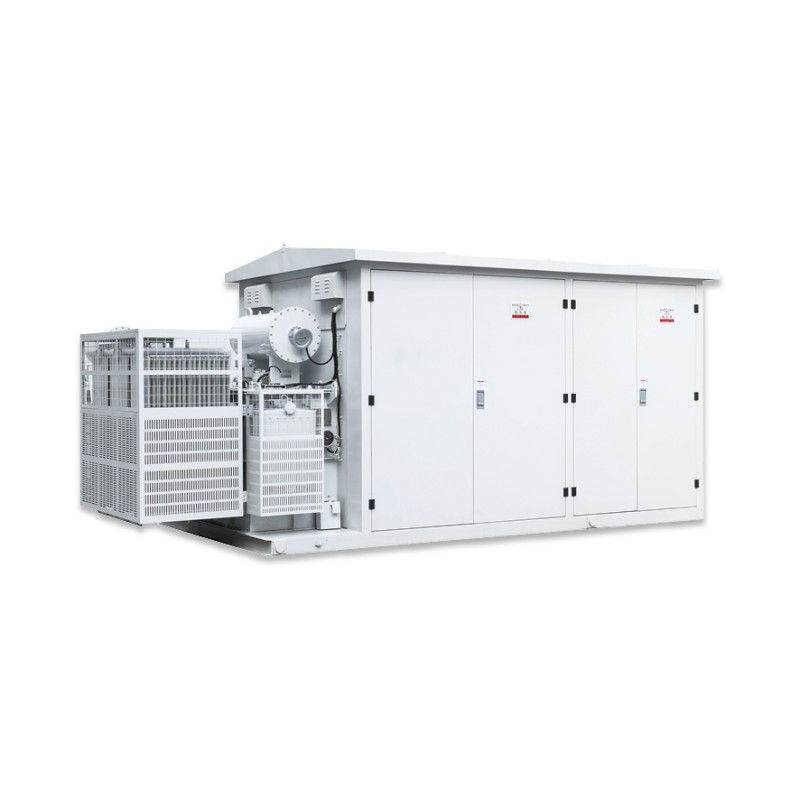

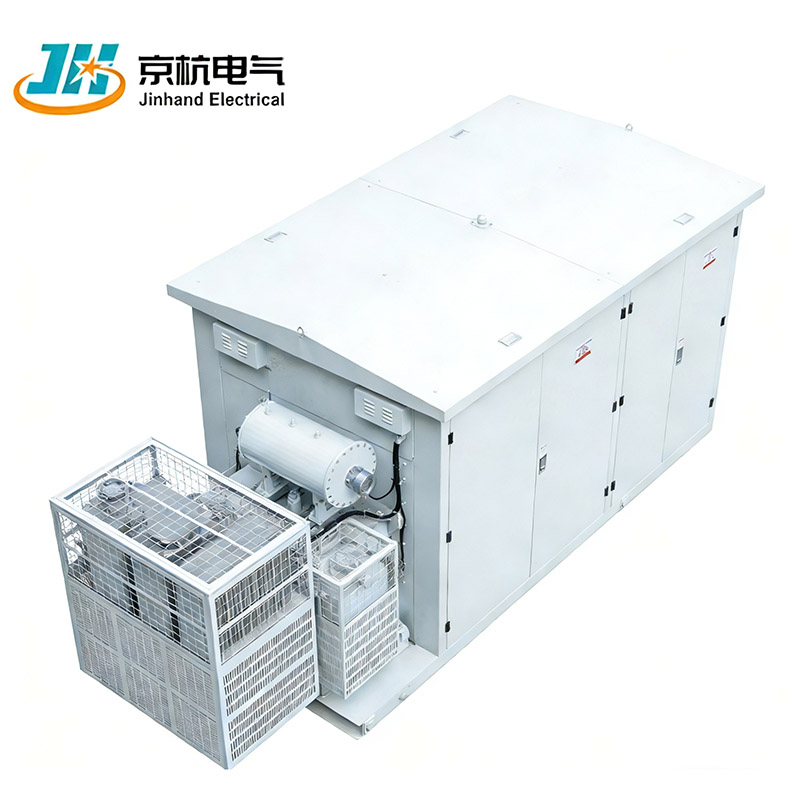

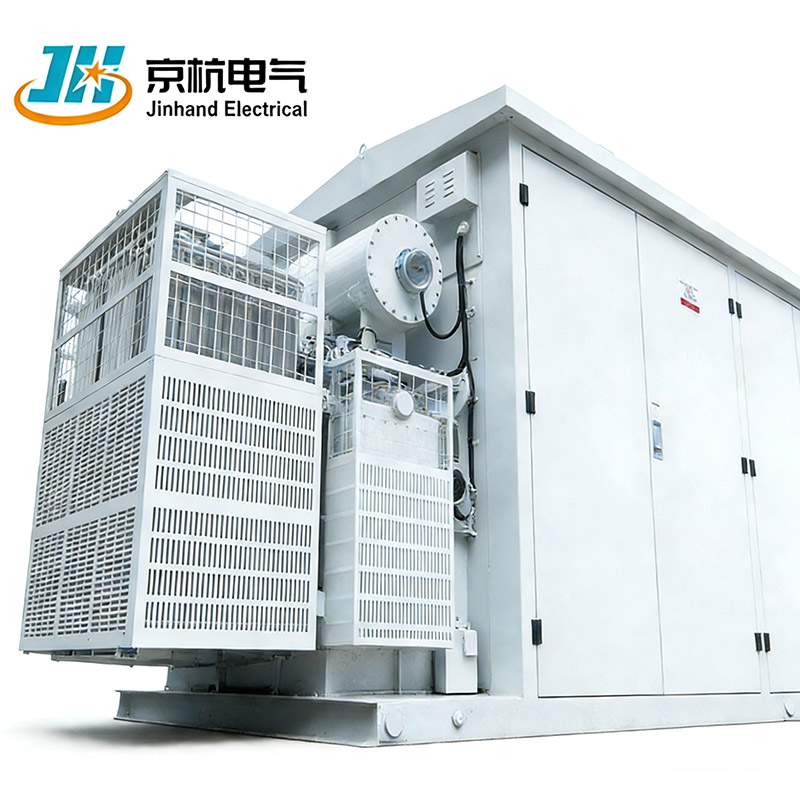

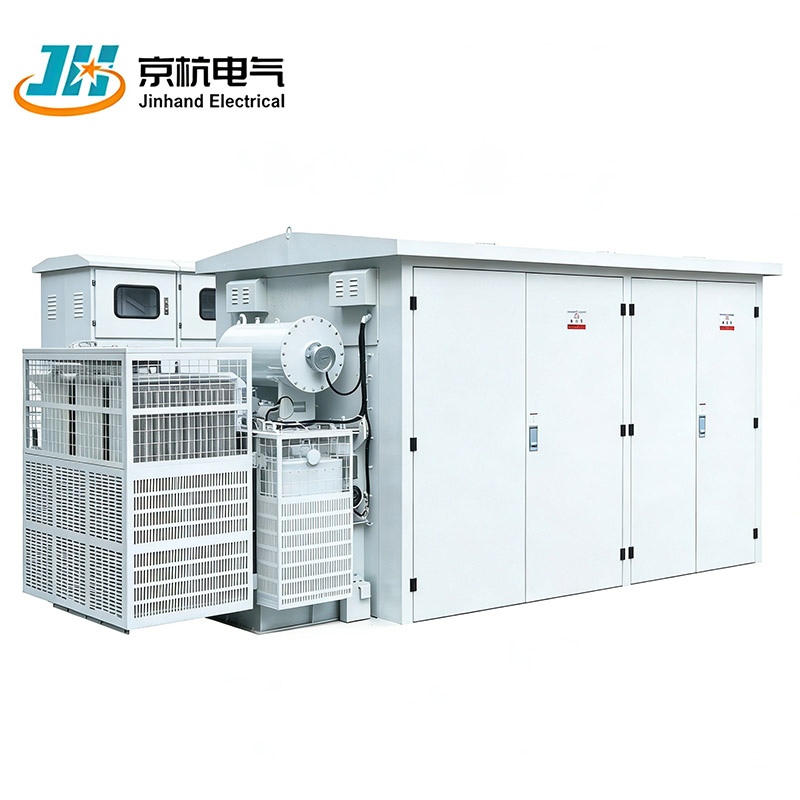

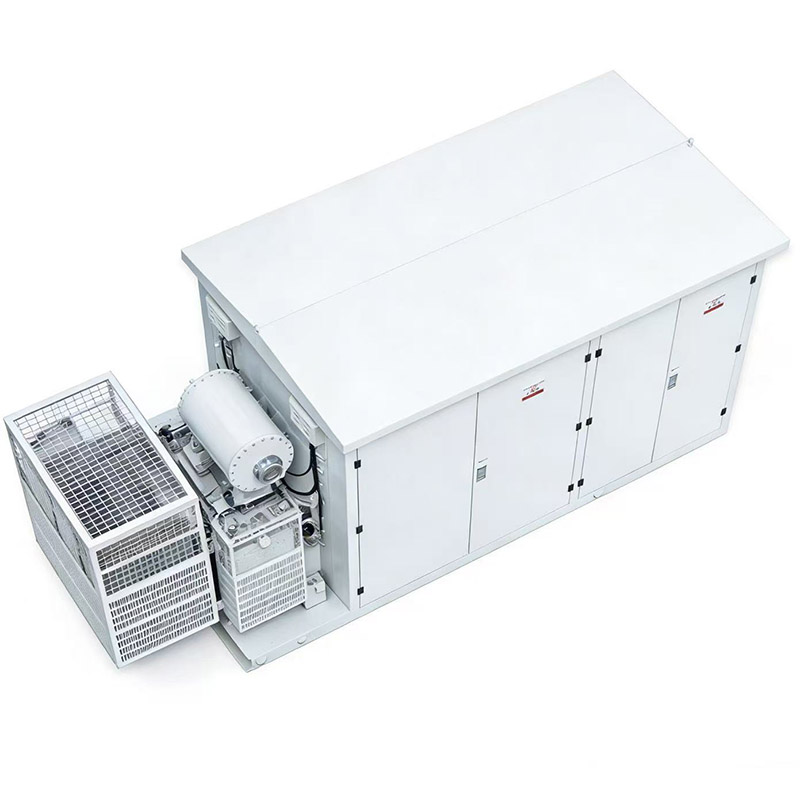

Als führender chinesischer Hersteller von Elektrogeräten verfügt Jinhand Electric Co., Ltd. über jahrelange Erfahrung in der Energiebranche und äußerst wettbewerbsfähige Preise, die es uns ermöglichen, verschiedene Anforderungen optimal zu erfüllen. Unsere Fabrik ist mit modernster Technologie ausgestattet und verfügt über erfahrene Fachkräfte, die stets qualitativ hochwertige Produkte produzieren, die auf dem internationalen Markt Anerkennung gefunden haben. Wir freuen uns darauf, eine dauerhafte Zusammenarbeit mit Ihnen aufzubauen und Ihr zuverlässiger Partner in China zu werden. Unser Kernprodukt, die Umspannstation HYB New Energy im amerikanischen Stil, ist ein hervorragendes Leistungssteuerungssystem.
1.Intelligente Überwachung: Ausgestattet mit einer intelligenten Überwachungseinheit, die Überwachung, Schutz, Fernsteuerung und Videoüberwachung unterstützt und Benutzeranforderungen für Fernverwaltung und Echtzeit-Datenverfolgung erfüllt.
2. Umweltfreundlich: Verwendet Pflanzenöl (FR3) mit einem hohen Zündpunkt (über 360 °C) und einer natürlichen Abbaurate von über 90 %, was im Vergleich zu Mineralöltransformatoren eine bessere Überlastfähigkeit bietet.
3. Starke Anpassungsfähigkeit an die Umwelt: Verfügt über eine Gehäuseschutzart IP54, mehrere Korrosionsschutzkonstruktionen und ein Entfeuchtungsschema, das beheizte Luftentfeuchter und Axialventilatoren kombiniert und so einen effektiven Betrieb in rauen Umgebungen, einschließlich hoher Luftfeuchtigkeit und starkem Salznebel, ermöglicht.
4. Hervorragende elektrische Leistung: Die Kurzzeitfestigkeitsparameter des Hochspannungs-Vakuum-Leistungsschalters können 31,5 kA/4S erreichen und werden so den steigenden Kapazitätsanforderungen der Kunden an einen Einzelkastentransformator besser gerecht.
5.Innovatives Strukturdesign: Enthält eine Entwässerungsvorrichtung, die oben auf dem Transformatorkasten installiert ist, um die Ansammlung von Eis auf den Rotorblättern zu verhindern und so sowohl den Kasten als auch den Transformatorkühler vor Beschädigungen zu schützen.
| Projekt | Einheit | HochspannungElektrogeräte | Transformator | Niederspannungsgerät |
| Nennspannung | kV | 6/10 | 6/0,410/0,4 | 0.4 |
| Nennkapazität | kVA |
|
50~1600 |
|
| Nennstrom | A | 200、400、630 |
|
100~3200 |
| Bemessungskurzschlussausschaltstrom | A | Lastschalter 400-630 |
|
15~63kA |
| kA | Der Kombischalter hängt von der Sicherung ab |
|
|
|
| Bewerteter Kurzzeitstrom | kA | 16,20(4s) |
|
15(1s) |
|
|
30(1s) | |||
| Bewerteter Spitzenstrom | kA | 31,5,50 |
|
30 |
|
|
63 | |||
| Netzfrequenzspannungsfestigkeit (1 Min.) | kV | Phase zu Erde und Phase zu Phase 32/42 | 25/35 (in Öl getaucht) | ≤0,3,2 |
| Isolationsfraktur 36/48 | 20/28 (Trockentyp) | >0,3,2,5 | ||
| Blitzstoßfestigkeit (Spitze) | kV | Phase zu Erde und Phase zu Phase 60/75 | 60/75 |
|
| Isolationsfraktur 70/85 |
|
|
||
| Schrankschutzstufe |
|
|
IP32 |
|
| Geräuschpegel | db |
|
55 |
|
| Executive-Standards |
|
GB/T 17467 „Vorgefertigte Hochspannungs-/Niederspannungs-Umspannstation“ |
|
|
| DL/T537 „Technische Bedingungen für die Bestellung einer 6-35-kV-Box-Umspannstation“ |
|
|
Höhe: ≤ 2000m (muss bei Bestellung angegeben werden);
Umgebungstemperatur: -25℃ bis +40℃;
Relative Luftfeuchtigkeit: Tagesdurchschnitt ≤ 95 %, Monatsdurchschnitt ≤ 90 %;
Erdbebenwiderstand: Horizontale Beschleunigung 0,4 m/s², vertikale Beschleunigung 0,15 m/s²;
Der Installationsort darf keinen starken Stößen, erheblicher Verschmutzung, chemischer Korrosion, leitfähigem Staub oder Explosionsgefahr ausgesetzt sein. Wenn die normalen Nutzungsbedingungen nicht erfüllt werden können, wird Kunden empfohlen, sich zur Lösung an unser Unternehmen zu wenden.
1.Intelligente Überwachungseinheit: Bietet Funktionen für Überwachung, Schutz, Fernsteuerung und Videoüberwachung.
2.Pflanzenölisolierung: Das im Transformator verwendete FR3-Öl erhöht die Sicherheit und die Umweltverträglichkeit.
3.IP54-Schutz: Gewährleistet Staub- und Wasserbeständigkeit, geeignet für verschiedene anspruchsvolle Bedingungen.
Mehrere Korrosionsschutzdesigns: Verbessert die Haltbarkeit und Betriebszuverlässigkeit in korrosiven Umgebungen.
4. Entfeuchtungsschema: Kombiniert Heizentfeuchter mit Axialventilatoren für ein effektives Feuchtigkeitsmanagement.
5. Nennwerte von Hochspannungs-Leistungsschaltern: Erzielt eine hohe Kurzzeitfestigkeit und unterstützt so die gestiegenen Kundenanforderungen.
6. Entwässerungsgerät: Verhindert eisbedingte Schäden an der Transformatorstruktur.
F1: Welche Vorteile bieten pflanzenölisolierte FR3-Transformatoren?
A: Zu den Hauptvorteilen gehören:
Hohe Sicherheit: Zündpunkt >360°C, hervorragende Feuerbeständigkeit;
Umweltfreundlich und biologisch abbaubar: Natürliche Abbaurate >90 %, umweltfreundlich im Falle einer Leckage;
F2: Unterstützt es Konfigurationen mit zwei Transformatoren oder mehreren Schaltkreisen?
A: Unterstützt die Anpassung. Kann je nach Projektanforderungen Parallelbetriebsschemata für zwei Transformatoren entwerfen oder mehrere Niederspannungs-Ausgangskreise konfigurieren. Wir bieten eine flexible Anpassung der wichtigsten elektrischen Schaltpläne und Gehäuselayouts an, um unterschiedlichen Anforderungen an die Zuverlässigkeit und Kapazität der Stromversorgung gerecht zu werden.
F3: Ist für den Betrieb in extrem kalten Regionen eine spezielle Konfiguration erforderlich?
A: Ja. Für extrem kalte Umgebungen bieten wir ein Niedertemperatur-Startup-Paket an, das eine Auswahl an Niedertemperatur-Transformatoröl, eine verbesserte Leistung der Schrankheizung, eine Tieftemperatur-Zertifizierung für Komponenten sowie ein verbessertes Design für Dachentwässerungs- und Vereisungsschutzgeräte umfasst und so einen zuverlässigen Start und Betrieb bei niedrigen Temperaturen gewährleistet.
F4: Kann das intelligente Überwachungssystem mit Plattformen von Drittanbietern oder SCADA verbunden werden?
A: Ja. Die intelligente Überwachungseinheit unterstützt Standard-Kommunikationsprotokolle und bietet offene API-Schnittstellen, die eine nahtlose Integration mit bestehenden Kunden-SCADA, Energiemanagementplattformen oder Cloud-Diensten von Drittanbietern für Datenintegration und systemübergreifende Koordination ermöglichen.
1.Designunterstützung: Kostenlose Layoutplanung, Kapazitätsauswahl und Beratung zur Umgebungsanpassung.
2.Anpassung: Maßgeschneiderte Lösungen für Spannungspegel, Schutzarten, intelligente Funktionen und mehr.
3.Schulung und Übergabe: Vor-Ort- oder Online-Schulung zu Betrieb, Wartung und Fehlerbehebung.
4.Technischer Support: Fernunterstützung und schnelle Reaktion bei Problemen vor Ort.
5.Globale Logistik: Tür-zu-Tür-Versand, Zollabfertigung und lokale Compliance-Unterstützung.
