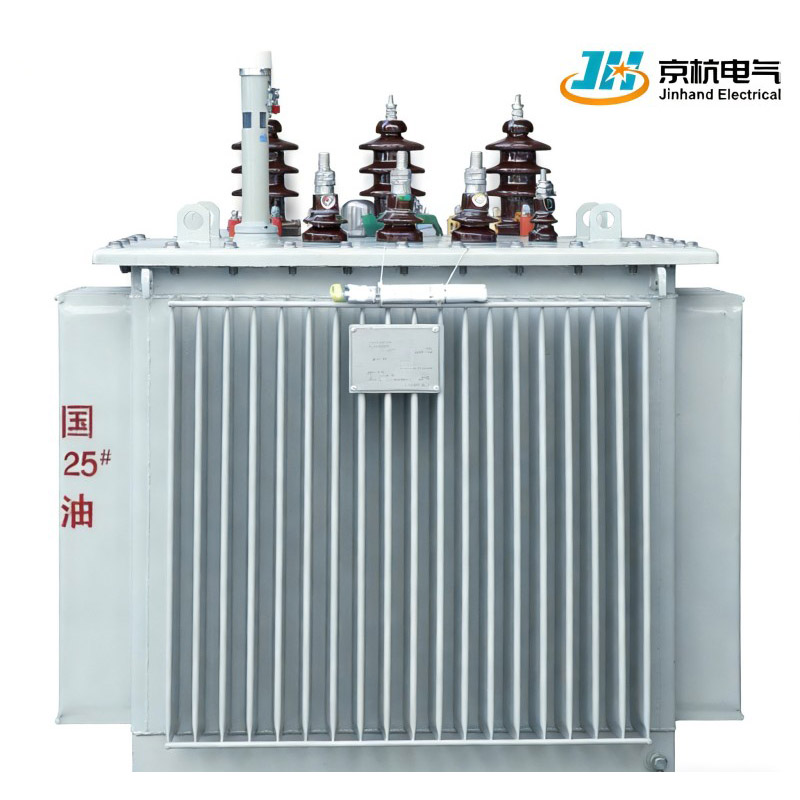

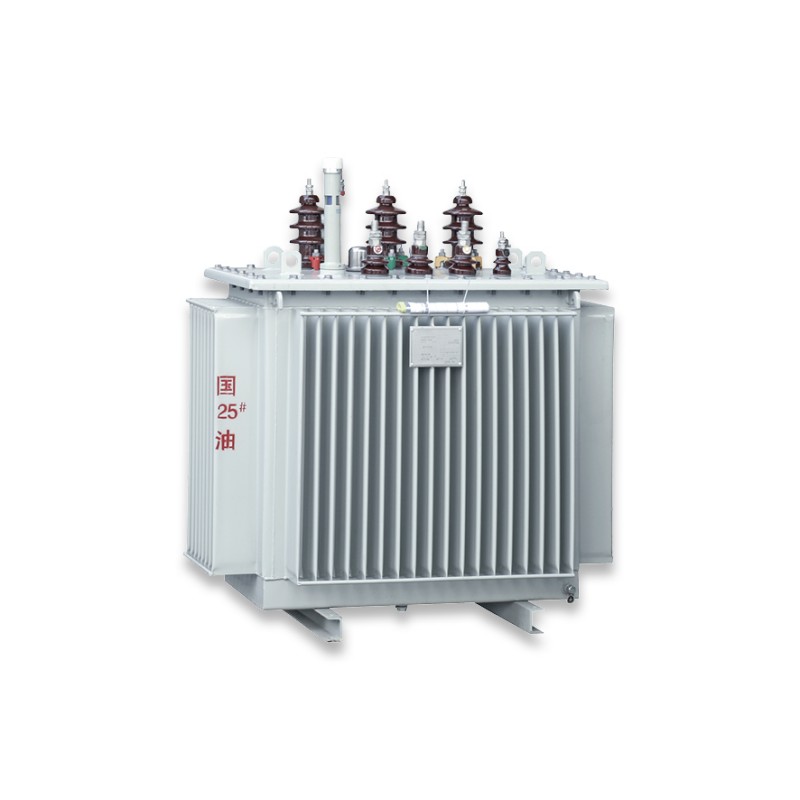

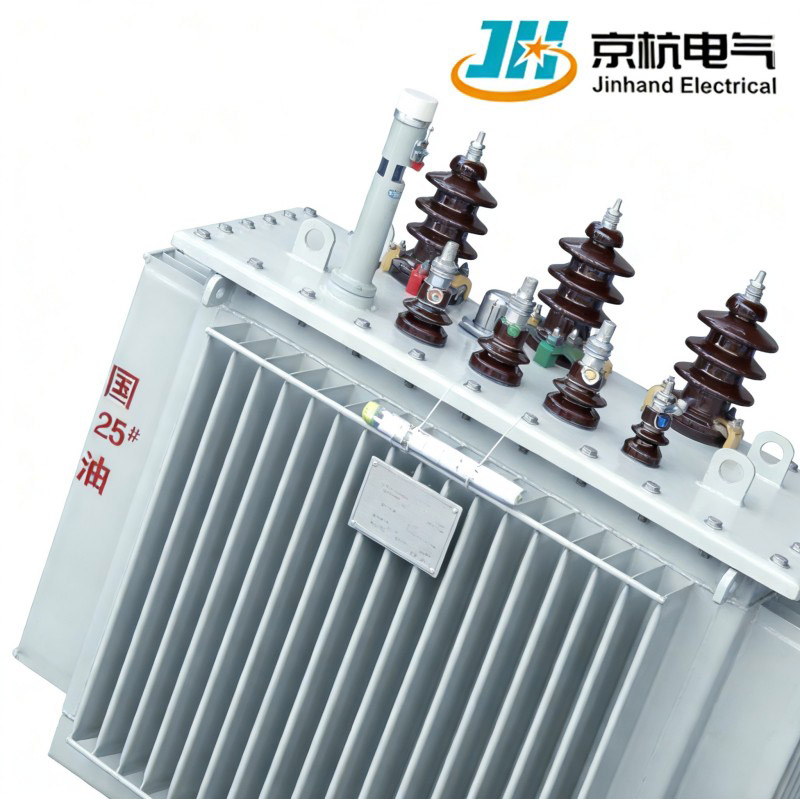

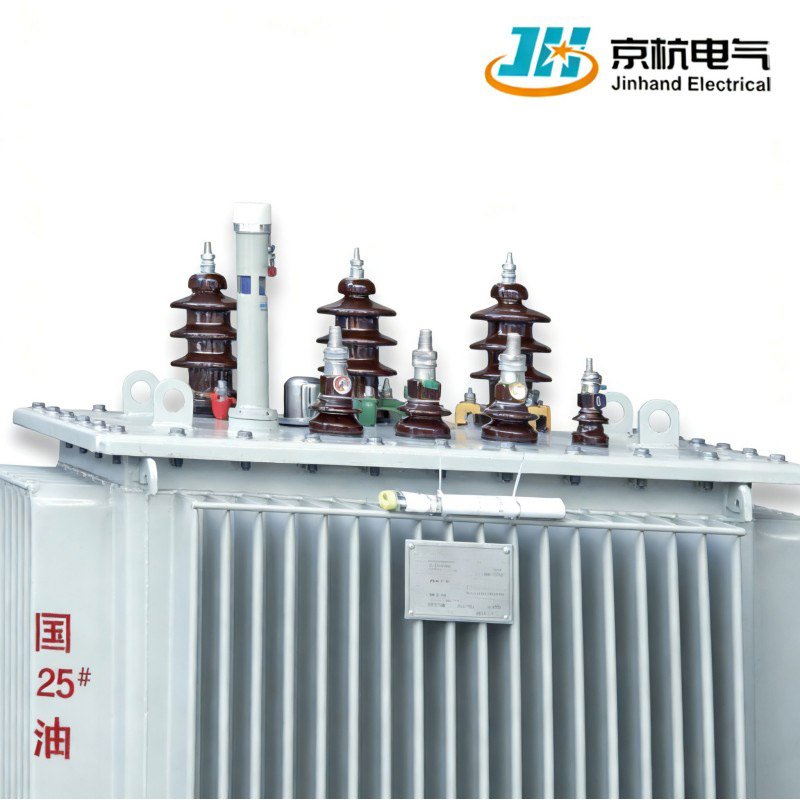

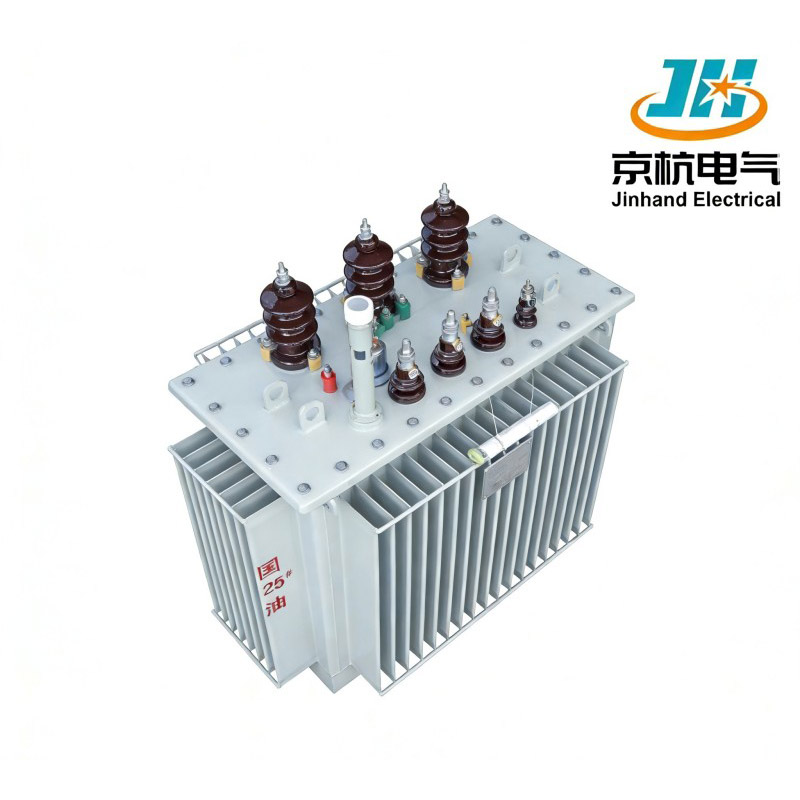

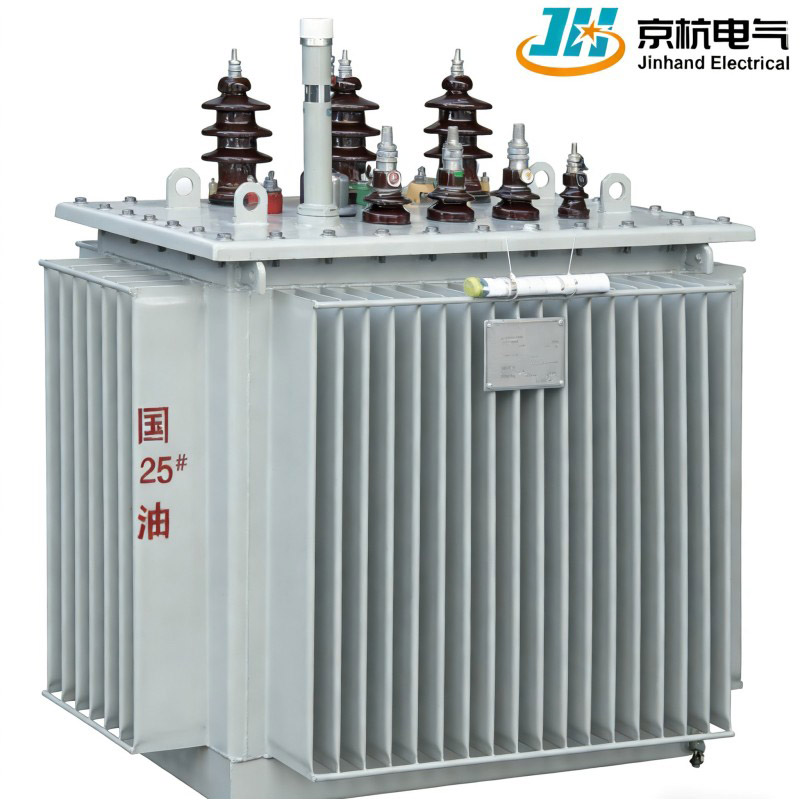

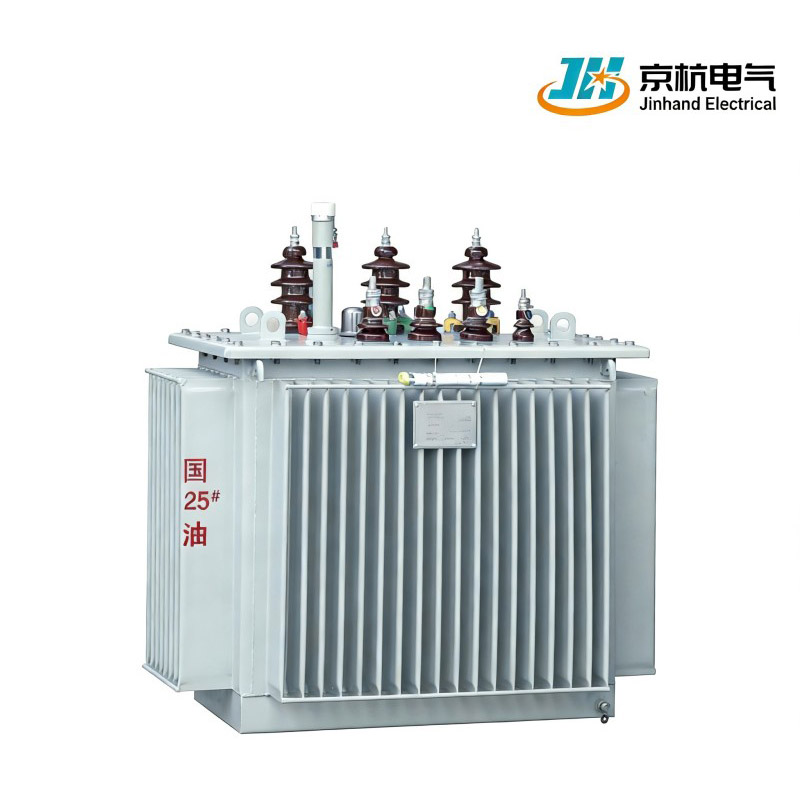

Vollständig abgedichteter Öltransformator

Model:S13/22-M

Der vollständig abgedichtete Öltransformator S13/22-M ist für Stromversorgungssysteme mit 50 Hz und ≤10 kV ausgelegt. Ideal für die Verteilung in Erdöl-, Metallurgie-, Chemie-, Textil- und staubigen Umgebungen.

Anfrage absenden

Produktbeschreibung

Der vollständig abgedichtete Öltransformator S13/22-M von Jinhand Electrical aus China ist für 50-Hz-/10-kV-Stromversorgungssysteme in Erdöl-, Metallurgie- und staubigen Umgebungen konzipiert. Als führender Hersteller und Werkslieferant genießt unsere Schaltanlage KYN61-40.5 in der Branche hohe Anerkennung, was unsere zuverlässige Qualität widerspiegelt.

Vorteile

1. Vollständig abgedichtetes Design: Der S13/22-M-Transformator verfügt über eine vollständig abgedichtete Konstruktion, die die Haltbarkeit erhöht und den Wartungsbedarf minimiert.
2. Breite Spannungskompatibilität: Geeignet für Stromversorgungssysteme mit einer Nennarbeitsspannung von 10 kV oder weniger, wodurch es für verschiedene Anwendungen vielseitig einsetzbar ist.
3. Robuste Leistung in rauen Umgebungen: Ideal für den Einsatz in Branchen wie der Erdöl-, Metallurgie-, Chemie-, Textil- und Leichtindustrie, insbesondere bei hoher Staubbelastung.

WICHTIGSTE TECHNISCHE PARAMETER

Nennkapazität	Spannungskombination (kV)Hoher Anzapfbereich von NiederdruckHochspannungsdruck			ConnectionGrouplabel	Leerlaufverlust (W)	Kurzschlussimpedanz	Gewicht		Außenmaße			Spurweite
Nennkapazität				ConnectionGrouplabel	Leerlaufverlust (W)	Kurzschlussimpedanz	Öl	Gesamtgewicht	Länge	Breite	Höhe	Spurweite
30	66.36.61010.511	±5 % oder ±2×2,5 %	0.4	Yyn0 Dyn11	80	4	65	250	705	445	850	400×400
50					100		75	320	745	500	880	400×400
63					110		85	375	775	515	965	400×400
80					130		95	425	790	590	985	400×400
100					150		100	480	820	640	1005	400×400
125					170		110	540	835	710	1030	550×550
160					200		120	625	865	740	1030	550×550
200					240		145	750	1085	680	1110	550×550
250					290		160	860	1175	755	1130	550×550
315					340		175	980	1190	765	1175	550×550
400					410		200	1180	1275	825	1210	660×660
500					480		225	1350	1325	880	1280	660×660
630					570	4.5	260	1580	1420	935	1315	660×660
800					700		285	1835	1490	985	1375	820×820
1000					830		350	2170	1690	1220	1395	820×820
1250					970		410	2645	1825	1305	1460	820×820
1600					1170		470	3240	1825	1270	1515	820×820
2000					1380		540	2860	2085	1235	1715	1070×1070
2500					1680		600	4435	2130	1255	1805	1070×1070

Modell	Nennkapazität	Elektrische Lastkombination			Verbindungssymbol	Leerlaufverlust (W)	DY Lastverlust (W)	YY Lastverlust (W)	Leerlaufstrom (%)
Modell	Nennkapazität	Hochdruck	Klopfbereich	Niederdruck	Verbindungssymbol	Leerlaufverlust (W)	DY Lastverlust (W)	YY Lastverlust (W)	Leerlaufstrom (%)
S22-M-30/10-NX1	30	66.36.61010.511	±5 % ±2×2,5 %	0.4	Yyn0 Dyn11	65	455	430	1.5
S22-M-50/10-NX1	50					80	655	625	1.3
S22-M-63/10-NX1	63					90	785	745	1.2
S22-M-80/10-NX1	80					105	945	900	1.2
S22-M-100/10-NX1	100					120	1140	1080	1
S22-M-125/10-NX1	125					135	1360	1295	1.1
S22-M-160/10-NX1	160					160	1665	1585	1
S22-M-200/10-NX1	200					190	1970	1870	1
S22-M-250/10-NX1	250					230	2300	2195	0.9
S22-M-315/10-NX1	315					270	2760	2630	0.9
S22-M-400/10-NX1	400					330	3250	3095	0.8
S22-M-500/10-NX1	500					385	3900	3710	0.8
S22-M-630/10-NX1	630					460	4460		0.6
S22-M-800/10-NX1	800					560	5400		0.6
S22-M-1000/10-NX1	1000					665	7415		0.6
S22-M-1250/10-NX1	1250					780	8640		0.5
S22-M-1600/10-NX1	1600					940	10440		0.5
S22-M-2000/10-NX1	2000					1085	13180		0.5
S22-M-2500/10-NX1	2500					1280	13360		0.5

Hauptmerkmale

1. AC-Frequenzbetrieb: Konzipiert für den Betrieb bei einer AC-Frequenz von 50 Hz, um die Kompatibilität mit Standard-Stromversorgungssystemen zu gewährleisten.

2. Funktionalität des Verteilungstransformators: Fungiert effektiv als Verteilungstransformator und ermöglicht eine effiziente Stromverteilung in industriellen Umgebungen.
3.Hohe Staubbeständigkeit: Entwickelt, um in Umgebungen mit hohem Staubgehalt zuverlässig zu funktionieren und einen gleichmäßigen Betrieb und eine lange Lebensdauer zu gewährleisten.

Hauptverkaufsargumente

1. Vollständig versiegelt und wartungsfrei: Der vollständig versiegelte Tank verhindert Ölalterung und das Eindringen von Feuchtigkeit und reduziert so die Wartungshäufigkeit erheblich.
2. Starke Umweltanpassungsfähigkeit: Geeignet für stark staubige, feuchte und korrosive Industrieumgebungen mit hervorragender Schutzleistung.
3.Hohe Effizienz und Energieeinsparung: Geringe Leerlauf- und Lastverluste erfüllen Energieeffizienzstandards und gewährleisten einen wirtschaftlichen Betrieb.
4.Flexible Spannungskonfiguration: Unterstützt mehrere Hochspannungsabgriffeinstellungen und Niederspannungsausgänge zur Anpassung an verschiedene Netzanforderungen.
5. Design mit langer Lebensdauer: Verwendet hochwertige Siliziumstahlbleche und Vollkupferwicklungen mit einem zuverlässigen Isolationssystem und bietet eine Lebensdauer von über 25 Jahren.

Innovative Design-Highlights

1. Die gewellte Tankstruktur ermöglicht einen automatischen Ölvolumenausgleich ohne zusätzlichen Ausgleichsbehälter.
2. Doppelter Schutz mit Druckentlastungsventilen und Gasrelais erhöht die Betriebssicherheit.
3. Das abnehmbare Design der Tankabdeckung erleichtert die interne Inspektion und den Austausch von Komponenten.
4.Sandstrahlen der Oberfläche und doppelschichtige Korrosionsschutzbeschichtung, geeignet für den Außenbereich und korrosive Umgebungen.

Warum sollten Sie sich für Jinhand Electrical entscheiden?

1. Über ein Jahrzehnt Erfahrung in der Forschung und Entwicklung sowie Herstellung von Transformatoren mit einem erfahrenen technischen Team.
2. Produkte, die nach nationalen Energieeffizienzstandards zertifiziert und unter anderem auf Kurzschlussfestigkeit getestet wurden.
3. Unterstützt nicht standardmäßige Anpassungen und bietet End-to-End-Services von der Beratung und dem Design bis zum After-Sales-Support.
4. Ein umfassendes globales Servicenetzwerk gewährleistet schnelle Reaktion und Ersatzteilunterstützung.

FAQ

F1: Erfordert der vollständig abgedichtete Transformator einen regelmäßigen Ölwechsel?
A: Normalerweise ist kein Ölwechsel erforderlich. Das vollständig abgedichtete Design verhindert wirksam die Ölalterung. Die Prüfung von Ölproben wird alle 5–8 Jahre empfohlen.
F2: Ist es für die Außenaufstellung geeignet?
A: Ja, mit der Schutzart IP54 ist es für die Außenaufstellung geeignet. Um die Lebensdauer zu verlängern, wird die Anbringung eines Sonnen- und Regenschutzes empfohlen.
F3: Kann es parallel betrieben werden?
A: Ja, vorausgesetzt, die Nennparameter sind konsistent und eine ordnungsgemäße Phasen- und Impedanzanpassung ist gewährleistet.
F4: Wie lange ist die Lieferzeit?
A: Standardmodelle: 30–45 Tage. Bei großer Kapazität oder besonderen Anforderungen hängt die Vorlaufzeit von der jeweiligen Konfiguration ab.

Verladung und Versand

Dank außergewöhnlicher Produktqualität und Service haben wir langfristige Partnerschaften mit Kunden in über 30 Ländern aufgebaut. Wir unterstützen verschiedene Handelsbedingungen wie EXW, FOB und CIF und bieten professionelle Exportverpackungs-, Dokumentations- und Logistikverfolgungsdienste.
